800G OSFP SR8 трансивер для коммутаторов Quantum-2 и Spectrum-4 MMA4Z00-NS 50м
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | Приемопередатчик MMA4Z00-NS Mellanox оптически |
| Документ: | MMA4Z00-NS.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ | Доступность: | Запас |
|---|---|---|---|
| Технология: | Infiniband и Ethernet | Максимальная скорость: | 800 ГБ/с |
| Длина: | 50М | Температурный диапазон: | от 0°С до +70°С |
| Выделить: | 800 грамм OSFP SR8 передатчик,Трансивер Nvidia Quantum-2,Трансивер OSFP с дальностью 50м |
||
Характер продукции
Трансивер NVIDIA MMA4Z00-NS 800G OSFP Twin-Port SR8 Multimode
2×400 Гбит/с 8-канальный оптический модуль 100G-PAM4 для коммутаторов Quantum-2 и Spectrum-4
Обзор продукта
NVIDIA MMA4Z00-NS — это многомодовый параллельный трансивер OSFP SR8 с двумя портами и скоростью 800 Гбит/с, который объединяет два независимых трансиверных модуля 400 Гбит/с в одном форм-факторе OSFP. Он использует два оптических разъема MPO-12/APC с 4 каналами каждый, поддерживающих скорость 400 Гбит/с с модуляцией 100G-PAM4. Эта инновационная конструкция обеспечивает 64 порта 400 Гбит/с в коммутаторе Quantum-2 с 32 слотами, достигая беспрецедентной плотности коммутации. Прошивка трансивера автоматически поддерживает протоколы InfiniBand NDR и 400GbE в зависимости от хост-коммутатора. Доступны варианты с ребристой верхней частью (для коммутаторов с воздушным охлаждением) и плоской верхней частью (для DGX H100 / с жидкостным охлаждением).Ключевые особенностиСкорость передачи данных:
800 Гбит/с (2× 400 Гбит/с) — 8× каналов 100G-PAM4
- 2× MPO-12/APC InfiniBand NDR, 400GbE (автоматическое определение)
- Оптический интерфейс: Два разъема MPO-12/APC (по 4 канала каждый)
- Длина волны: 850 нм VCSEL
- Макс. 17 Вт / 2 Вт в режиме сна 50 м OM4 / 30 м OM3
- 850 нм VCSEL Макс. 17 Вт (типично 15 Вт) / 2 Вт в режиме низкого энергопотребления (сон)
- Горячая замена: Форм-фактор OSFP, соответствует стандарту OSFP MSA
- Управление: Соответствует CMIS 4.0, интерфейс I²C
- Цифровая диагностика: DDM для температуры, напряжения, смещения, мощности Tx/Rx
- Соответствие стандартам: RoHS, безопасность лазерного излучения класса 1M
- Технология и дизайнMMA4Z00-NS — это ключевая инновация NVIDIA, позволяющая разместить два независимых трансиверных модуля 400G в одном корпусе OSFP. Это достигается за счет запатентованной вертикальной компоновки разъемов, которая позволяет разместить два оптических разъема MPO-12/APC в форм-факторе OSFP. Каждый модуль поддерживает 4 канала модуляции 100G-PAM4 с использованием технологии VCSEL 850 нм. Вариант с ребристой верхней частью обеспечивает улучшенное охлаждение для коммутаторов с воздушным охлаждением, а вариант с плоской верхней частью предназначен для систем DGX H100 Cedar-7 и сред с жидкостным охлаждением. Трансивер поддерживает адаптивную Tx-эквалайзацию, программируемую амплитуду выходного сигнала Rx и комплексную цифровую диагностику с генератором/контроллером PRBS и режимами обратной связи.
Типичные сценарии развертывания

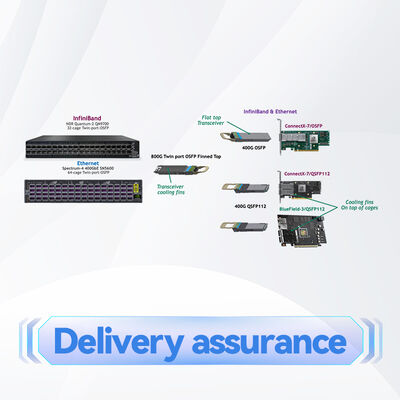

Коммутатор-коммутатор (800G):
Соединение двух коммутаторов Quantum-2 или Spectrum-4 со скоростью 800 Гбит/с с использованием двух прямых оптоволоконных кабелей MFP7E10.
- Коммутатор-два адаптера 400G: Подключение к двум адаптерам ConnectX-7/OSFP или BlueField-3/QSPP112 со скоростью 400 Гбит/с каждый с использованием прямых кабелей.
- Коммутатор-четыре адаптера 200G: Использование разветвительных кабелей MFP7E20 1:2 для подключения к четырем адаптерам 200G с автоматическим снижением мощности в трансиверах 400G.
- Интеграция DGX H100: Вариант с плоской верхней частью соединяет системы GPU Cedar-7 с коммутаторами Quantum-2 или Spectrum-4.
- Коммутатор-коммутатор (2 × 400G): Маршрутизация двух волокон к разным коммутаторам для двойных каналов 400G.
- СовместимостьКоммутаторы:
NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G) — оба требуют корпуса OSFP с ребристой верхней частью для работы с воздушным охлаждением.
Адаптеры / DPU: ConnectX-7/OSFP, ConnectX-7/QSFP112, BlueField-3/QSFP112. Однопортовые трансиверы OSFP (MMA4Z00-NS400) не предназначены для использования в коммутаторах.
Рекомендуемые оптоволоконные кабели: MFP7E10 (прямой, 4 канала на 4 канала) и MFP7E20 (разветвитель 1:2, 4 канала на 2×2 канала) — оба типа B с кроссовером и разъемами MPO-12/APC.
Критическое правило: Оба волокна в двухпортовом трансивере должны быть одного типа (либо оба прямые, либо оба разветвители) — смешивать нельзя.
Протокол: Автоматическое определение InfiniBand NDR или 400GbE на основе протокола коммутатора.
СпецификацииПараметр
Значение
| Тип продукта | 800G Twin-port OSFP SR8 Multimode Transceiver |
|---|---|
| Форм-фактор | OSFP (варианты с ребристой или плоской верхней частью) |
| MMA4Z00-NS | 800 Гбит/с (2× 400 Гбит/с) — 8× 100G-PAM4 |
| Оптические разъемы | Два MPO-12/APC (каждый 4-канальный) |
| Активные волокна на порт | 8 (4 TX + 4 RX) на разъем MPO |
| Длина волны | 850 нм VCSEL |
| Дальность (OM4) | Применение: |
| Дальность (OM3) | До 30 м (с 2 патч-панелями) |
| Напряжение питания | 3,3 В (3,135 В - 3,465 В) |
| Макс. мощность (активный режим) | Макс. 17 Вт (типично 15 Вт) |
| Режим низкого энергопотребления | Макс. 2 Вт |
| Рабочая температура корпуса | 0 °C до 70 °C |
| Температура хранения | −40 °C до 85 °C |
| Интерфейс управления | I²C (соответствует CMIS 4.0) |
| Цифровая диагностика | Температура, напряжение питания, ток смещения, мощность Tx/Rx на канал |
| Безопасность лазера | Класс 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Номер модели | MMA4Z00-NS |
| Вариант с ребристой верхней частью предназначен для коммутаторов Quantum-2/Spectrum-4 с воздушным охлаждением. Вариант с плоской верхней частью (MMA4Z00-NS-FLT) предназначен для систем DGX H100 Cedar-7 и систем с жидкостным охлаждением. | Скорость передачи данных: |
Номер для заказа
Описание
| Форм-фактор | Верхняя часть | MMA4Z00-NS | 800G OSFP SR8, 2 × 400G, многомодовый, MPO-12/APC, 850 нм, 50 м |
|---|---|---|---|
| Скорость передачи данных: | Ребристая | MMA1Z00-NS400 | 800G OSFP SR8, 2×400G, многомодовый, MPO-12/APC, 850 нм, 50 м |
| OSFP | Плоская | MMA1Z00-NS400 | 400G QSFP112 SR4 (для ConnectX-7/QSFP112 и BlueField-3) |
| OSFP | Плоская | MMA1Z00-NS400 | 400G QSFP112 SR4 (для ConnectX-7/QSFP112 и BlueField-3) |
| QSFP112 | -- | MMA4Z00-NS (ребристый) требуется для коммутаторов Quantum-2 и Spectrum-4 с воздушным охлаждением. Вариант с плоской верхней частью предназначен для DGX H100 и систем с жидкостным охлаждением. | Преимущества |
Непревзойденная плотность:
64 порта 400 Гбит/с в коммутаторе Quantum-2 с 32 слотами — в 2 раза выше плотность по сравнению с традиционными решениями.
- Гибкое развертывание: Поддерживает соединения коммутатор-коммутатор (800G), коммутатор-адаптер (2×400G) и коммутатор-4 адаптера (4×200G) с использованием разветвительных кабелей.
- Независимость от протокола: Автоматическое определение InfiniBand или Ethernet упрощает инвентаризацию и логистику.
- Энергоэффективность: Режим сна 2 Вт и автоматическое снижение мощности до 200G на стороне трансивера.
- Универсальные кабели: Поддерживает прямые или разветвительные кабели с независимым выбором длины (оба кабеля должны быть одного типа).
- Проверенная надежность: Комплексное тестирование системы NVIDIA гарантирует оптимальную производительность.
- Сервис и поддержкаЯвляясь авторизованным партнером NVIDIA, Hong Kong Starsurge Group предоставляет:
Предпродажные технические консультации по проектированию оптических межсоединений 800G/400G.
Глобальная логистика с отслеживанием в реальном времени и поддержкой таможенного оформления.
- Стандартное гарантийное покрытие оборудования NVIDIA.
- Консультации по прошивке/совместимости для платформ Quantum-2 и Spectrum-4.
- Многоязычная поддержка (английский, мандаринский, кантонский) по электронной почте или телефону.
- Часто задаваемые вопросы
- В: В чем разница между вариантами с ребристой и плоской верхней частью?
О: Вариант с ребристой верхней частью (MMA4Z00-NS) предназначен для коммутаторов Quantum-2 и Spectrum-4 с воздушным охлаждением и ограниченным воздушным потоком. Вариант с плоской верхней частью (MMA4Z00-NS-FLT) предназначен для систем DGX H100 Cedar-7 и сред с жидкостным охлаждением.
В: Могу ли я использовать прямые и разветвительные кабели вместе в одном трансивере?
О: Нет. Оба оптоволоконных порта в двухпортовом трансивере OSFP должны использовать один и тот же тип кабеля — либо оба прямые (MFP7E10), либо оба разветвители (MFP7E20).
В: Какова максимальная дальность действия этого трансивера?
О: 50 м по многомодовому оптоволокну OM4 (с двумя соединениями патч-панелей) или 30 м по OM3.
В: Можно ли использовать этот модуль в адаптерах ConnectX-7?
О: Нет. Это двухпортовый трансивер для коммутатора. Для адаптеров ConnectX-7 используйте однопортовые трансиверы OSFP (MMA4Z00-NS400) или QSFP112 (MMA1Z00-NS400).
Меры предосторожности при обращении
Предупреждение о безопасности лазерного излучения:
Воздействие лазерного света может привести к повреждению глаз. Используйте защитные очки при работе с этим продуктом и держите лазерный свет подальше от глаз и лица.
Держите пылезащитные колпачки на обоих оптических разъемах, когда оптоволоконные кабели не подключены.Всегда очищайте приемники трансивера и разъемы кабелей перед установкой — 80% проблем с соединением связаны с грязными оптическими разъемами.
- Соблюдайте стандартные меры предосторожности от электростатического разряда при установке и обращении.
- Не наносите жидкости на оптические разъемы; используйте одобренные инструменты и методы очистки.
- Используйте только оптоволоконные кабели, поставляемые NVIDIA или сертифицированные ею (серия MFP7E10/MFP7E20).
- Оба кабеля должны иметь примерно одинаковую длину, чтобы избежать несоответствия задержек (4,5 нс/м).
- Убедитесь, что модуль полностью вставлен и зафиксирован, чтобы избежать проблем с тепловым режимом и подключением.
- О компании Hong Kong Starsurge Group
- Hong Kong Starsurge Group Co., Limited — это технологически ориентированный поставщик сетевого оборудования, ИТ-услуг и решений по системной интеграции. С 2008 года мы обслуживаем клиентов по всему миру, поставляя сетевое оборудование, включая коммутаторы, сетевые карты, точки беспроводного доступа, контроллеры, кабели и оптические модули. Наши опытные команды продаж и технической поддержки обслуживают различные отрасли, такие как государственное управление, здравоохранение, производство, образование, финансы и корпоративный сектор. Мы предлагаем индивидуальные решения, глобальную логистику и многоязычную поддержку — все это основано на приверженности принципу «клиент прежде всего» в отношении надежности, производительности и масштабируемости.
Ключевые факты
Номер детали:MMA4Z00-NS
Форм-фактор:
| OSFP (ребристая верхняя часть) | Скорость передачи данных: |
| 800G (2×400G) | Разъемы: |
| 2× MPO-12/APC | Дальность: |
| 50 м OM4 / 30 м OM3 | Длина волны: |
| 850 нм VCSEL | Мощность: |
| Макс. 17 Вт / 2 Вт в режиме сна | Применение: |
| Quantum-2, Spectrum-4 | Чек-лист покупателя |
| Подтвердите, что ваш коммутатор поддерживает двухпортовые трансиверы OSFP (Quantum-2 или Spectrum-4). | Выберите правильный вариант верхней части: ребристую для коммутаторов с воздушным охлаждением, плоскую для DGX/с жидкостным охлаждением. |
Выберите тип кабеля: прямой (MFP7E10) для 400G на порт или разветвитель (MFP7E20) для 200G на порт.
- Убедитесь, что оба кабеля одного типа (оба прямые или оба разветвители).
- Проверьте, что ваша оптоволоконная инфраструктура соответствует OM3 или OM4 с разъемами MPO-12/APC.
- Проверьте требования коммутатора к температуре окружающей среды (макс. 35 °C при всех вентиляторах, 30 °C при отказе вентилятора).
- Подтвердите протокол: InfiniBand NDR или 400GbE (автоматическое определение).
