Порт OSFP 2x400Gb/S мультимодное SR8 50m близнеца приемопередатчика 800Gb/S MMA4Z00-NS Mellanox
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | Приемопередатчик MMA4Z00-NS Mellanox оптически |
| Документ: | MMA4Z00-NS.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Состояние: | Новое и оригинальное | Доступность: | Запас |
|---|---|---|---|
| Технология: | Infiniband и Ethernet | Максимальная скорость: | 800 ГБ/с |
| Длина: | 50 м | Диапазон температур: | от 0°С до +70°С |
Характер продукции
2x400 Гбит/с Мультимод SR8 ♪ До 50 метров протяженности ♪ Подходит для Кванта-2 и Спектра-4

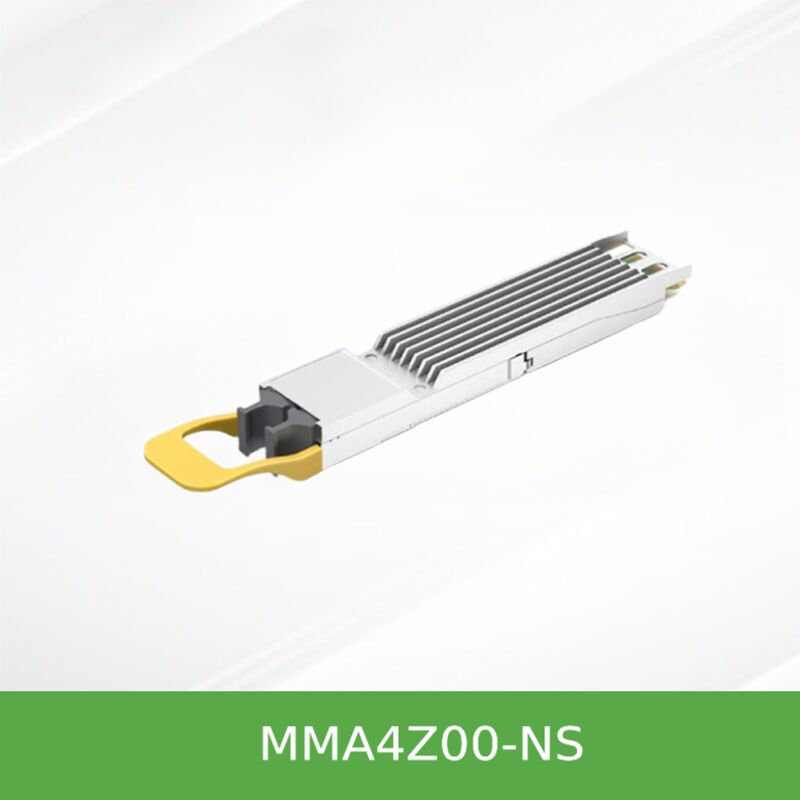

Раствор высокой плотности 800G:NVIDIA MMA4Z00-NS представляет собой InfiniBand и Ethernet 800Gb/s Twin-port OSFP-передатчик, интегрирующий два независимых двигателя 400G SR8 в один форм-фактор OSFP.Использование двойных разъемов MPO‐12/APC и модуляции 100G‐PAM4 через 8 мультимодных волокон, он обеспечивает 2x400G оптические связи до 50 метров (OM4). Идеально подходит для коммутаторов Quantum‐2 и Spectrum‐4, позволяя 64 порта 400G в 32 клетках.
NVIDIA MMA4Z00-NS (800Gb/s Twin-port OSFP SR8) - это прорывный приемопередатчик, который объединяет два параллельных 400G мультимодных оптических двигателя в одну розетку OSFP.Каждый двигатель использует 4 полосы 100G-PAM4 (SR8) и соединяется через независимые разъемы MPO-12/APCЭтот уникальный дизайн двойных портов позволяет архитекторам сетей максимизировать плотность фасплаты коммутатора: одна клетка OSFP в коммутаторах Quantum‐2 или Spectrum‐4 обеспечивает два оптических интерфейса 400G.С встроенным автоматическим обнаружением прошивки InfiniBand и Ethernet, приемопередатчик работает беспрепятственно в средах NDR InfiniBand и 400GbE. Разработанный для короткозаметных мультимодных ссылок до 50 метров, он является оптимальным выбором для топологий позвоночника,Кластеры графических процессоров, и высокопроизводительных соединений центров обработки данных.
Два внутренних двигателя-передатчика в одном модуле: 2x400G с использованием двойных разъемов MPO-12/APC; уменьшает количество портов переключателя при удвоении плотности.
8 каналов электрической и оптической модуляции 100G-PAM4 на приемник; совокупный 800Gb/s.
850nm VCSEL массив; достичь до 30m (OM3) / 50m (OM4) с двумя пластырями панелей предполагается.
Поддерживает прямые кабели (2x400G) или 1: 2 разделительные кабели для 2x200G до четырех адаптеров / DPU.
17 Вт максимум, 2,0 Вт низкомощный режим спящего режима; CMIS 4.0 интерфейс управления с DDM и расширенной диагностикой.
Автоматическое обнаружение InfiniBand или Ethernet на основе протокола коммутатора; упрощает инвентаризацию.
Построенный вокруг архитектуры двух портов NVIDIA, MMA4Z00-NS использует две независимые 4-канальные оптические подсборы, каждая из которых управляет сигнализацией 100G-PAM4 через OM3/OM4 мультимодное волокно.Передатчик интегрирует 850nm VCSELsУгловые физические контактные разъемы MPO‐12/APC минимизируют обратное отражение.обеспечивающие надежную производительность в плоских оптических соединенияхМодуль поддерживает адаптивное уравнение Tx, программируемую амплитуду выхода Rx и встроенные генераторы PRBS для тестирования хоста/линии.Цифровой диагностический мониторинг (DDM) обеспечивает температуру в реальном времени, напряжение, переходный ток, мощность Tx/Rx на полосу.

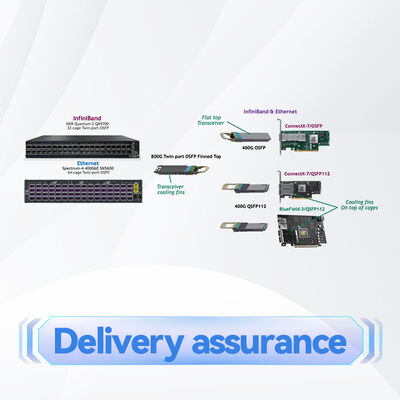

- Переключатель на переключатель:Подключить два коммутатора Quantum‐2 или Spectrum‐4 со скоростью 800 Gb/s с помощью двух прямых волокон (2x400 G).формирование независимых 400G-ссылок.
- Переключатель на адаптер/DPU:Соедините один двухпортовый приемопередатчик с двумя адаптерами 400G ConnectX‐7 или BlueField‐3 DPU (OSFP или QSFP112) с помощью прямых кабелей.
- Устройства с переключателем на четыре 200G:Развернуть кабели с разделителем 1: 2 для разделения каждого порта 400G на 2x200G-ссылки, что позволяет установить четыре соединения 200G на каждый приемопередатчик Twin-port.
- Интеграция DGX H100:Плоская версия (MMA4Z00-NS-FLT) соединяет межэтажные карты Cedar-7 с коммутаторами Quantum‐2/Spectrum‐4, упрощая кабелирование GPU-to-switch и уменьшая количество приемопередатчиков по сравнению с предыдущими системами DGX.
MMA4Z00-NS является сертифицированным для систем NVIDIA с конца на конец, гарантируя оптимальную оперативную совместимость.
- NVIDIA Quantum‐2 (NDR) InfiniBand-свичи с 32 OSFP-клетками, поддерживающими порты 64x400G с модулями с крыльями.
- NVIDIA Spectrum‐4 Ethernet-свичи с 32/64 OSFP-клетками, обеспечивающими 64‐128 400G портов.
- NVIDIA ConnectX‐7 адаптеры (OSFP и QSFP112 форм-факторы) и BlueField‐3 DPU.
- Системы DGX H100 (с вариантом с плоской вершиной) 8 ConnectX‐7, интегрированных в карты Cedar‐7.
- Стандартные хост-платформы CMIS 4.0, соответствующие OSFP MSA Rev 1.12.
| Параметр | Значение / диапазон |
|---|---|
| Коэффициент данных | Совокупность 800 Гбит/с (2x400 Гбит/с) |
| Форма фактора | OSFP (Octal Small Form Factor Pluggable) Двойной порт |
| Оптический соединитель | Двойной MPO‐12/APC (8-волокна на порт, 12-волокно ленточный след) |
| Тип волокон и расстояние | OM3: до 30 м / OM4: до 50 м (при условии наличия двух пластырей) |
| Длина волны | 850 нм VCSEL (λc 844 ∼ 863 нм) |
| Модуляция | 100G-PAM4 на полосу, в общей сложности 8 полос на модуль |
| Силовое питание | 3.3В однократное питание; максимальная мощность 17 Вт, низкомощный сон 2,0 Вт |
| Температура рабочего корпуса | от 0°C до 70°C |
| Интерфейс управления | CMIS 4.0 (I2C), соответствующий OSFP MSA |
| Безопасность лазера | Лазерная продукция класса 1, соответствующая RoHS |
| Номера частей | MMA4Z00-NS (крылая вершина) / MMA4Z00-NS-FLT (плоская вершина) |
| Номер части | Описание | Верхняя оболочка | Целевая система |
|---|---|---|---|
| MMA4Z00-NS | 800 Гбит/с OSFP SR8 с двумя портами, 2xMPO, 50 м мультимода | Плюшевые | Коммутаторы с воздушным охлаждением Quantum‐2 / Spectrum‐4 |
| MMA4Z00-NS-FLT | 800 Гбит/с OSFP SR8 с двумя портами, 2xMPO, 50 м мультимода | Плоская поверхность | DGX H100, системы жидкостного охлаждения |
Рекомендуемые волоконно-волоконные кабели (NVIDIA crossover Type‐B):Прямые волокна MFP7E10-Nxxx (от 3м до 50м) для 2x400G-ссылок; 1: 2 разделительные кабели MFP7E20-Nxxx (от 3м до 50м) для 2x200G на разделённый порт.Оба кабеля в двухпортовом приемопередатчике должны быть одного типа (оба прямых или оба разделителя), но длины могут отличаться.
- Максимальная плотность порта:Удвоение количества портов 400G в ткани коммутатора снижает количество коммутаторов и сложность кабеля.
- Окончательное подтверждение NVIDIA:Строгое тестирование продукции обеспечивает готовую надежность и производительность в экосистемах Quantum‐2/Spectrum‐4 и ConnectX‐7.
- Гибкость работы:Один приемник SKU поддерживает InfiniBand и Ethernet, автоматически обеспечивая правильный протокол.
- Энергоэффективность:Максимальная мощность 17 Вт с автоматическим снижением мощности при использовании разделительных кабелей (передатчики 400G падают до 5,5 Вт).
- Усовершенствованная диагностика:мощность Tx/Rx на полосу, температура, мониторинг предвзятости плюс петля PRBS для проверки связи.
Starsurge Group предоставляет комплексную предпродажную и послепродажную поддержку сетевых решений NVIDIA.и устранение неполадок. Все передатчики поддерживаются гарантией и поставляются с оригинальной гарантией качества.Свяжитесь с нашими экспертами для оптимизации BOM и ценообразования объемов.
- Лазерные изделия класса 1M: избегайте непосредственного воздействия лазерного света.
- Очищайте оптические разъемы перед соединением; 80% проблем со связью происходят от грязных разъемов.
- Следуют меры предосторожности по ЭСД ∙ повреждения могут возникнуть в результате электростатического разряда.
- Не превышать абсолютные максимальные номинальные значения (хранение от -40°C до 85°C, напряжение питания 3,6V максимум).
- Используйте только одобренные NVIDIA кроссоверные волоконные кабели типа B для прямого соединения передатчика-передатчика для обеспечения правильной полярности и производительности.
Hong Kong Starsurge Group Co., Limited - поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений, основанный в 2008 году.Компания обслуживает клиентов по всему миру с продуктами, включая сетевые коммутаторыПоддерживаемая опытной командой продаж и технической, Starsurge поддерживает такие отрасли, как правительство, здравоохранение,ПроизводствоStarsurge ориентирована на надежное качество, быстрое обслуживание и индивидуальные решения, которые помогают клиентам создавать эффективные, масштабируемые,и надежной сетевой инфраструктуры.
Как авторизованный партнер, Starsurge поставляет оригинальные NVIDIA-передатчики, кабели и коммутаторы с полной логистической поддержкой и техническим опытом.
- Подтвердить модель выключателя (Quantum‐2 / Spectrum‐4) и требуемый тип верхней оболочки (прямая или пластая).
- Выберите длины мультимодных кабелей OM3/OM4 и выберите прямую конфигурацию или разделитель 1:2.
- Проверить, что оба кабеля, подключенных к двухпортовому приемопередатчику, имеют один и тот же тип (оба прямых или оба разделительных).
- Проверьте расход энергии: 17 Вт на приемник, убедитесь в охладительной мощности переключателя.
- Для использования разделителя подтвердить, что адаптер/DPU поддерживает 200G (2-полосной) режим.
