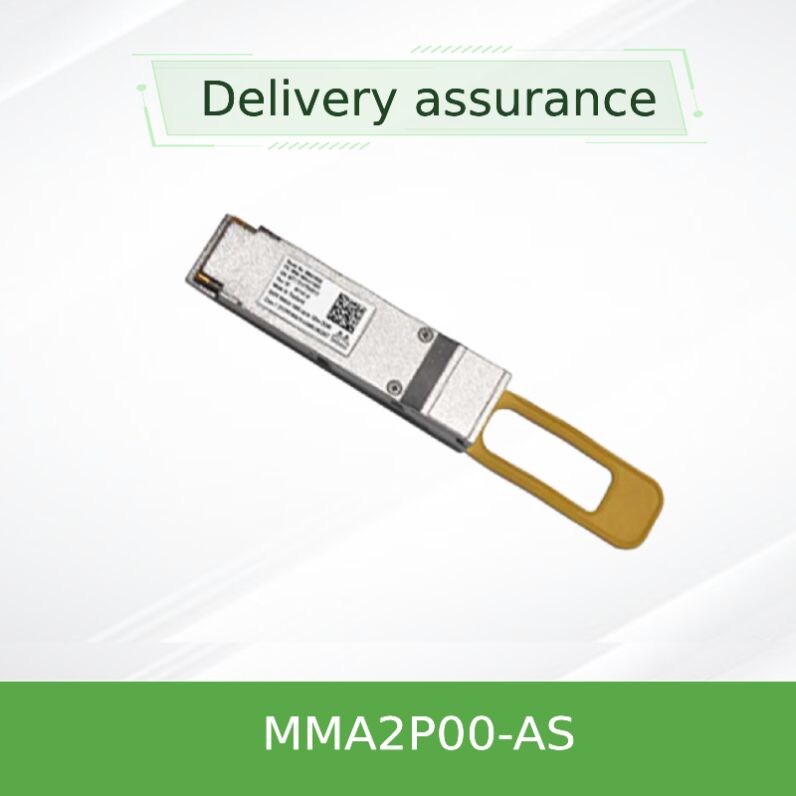

Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28 оптический передатчик
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MMA2P00-AS |
| Документ: | MMA2P00-AS.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Состояние: | Новое и оригинальное | Доступность: | Запас |
|---|---|---|---|
| Технология: | Ethernet | Максимальная скорость: | 25GBE |
| Тип разъема: | SFP28 | Приемопередатчик досягаемости: | до 100 м |
| Выделить: | Mellanox 25GbE SR SFP28 приемопередатчик,850nm MMF оптический приемопередатчик,Передатчик Mellanox MMA2P00-ASHT с гарантией |
||
Характер продукции
Оптический трансивер Mellanox MMA2P00-AS / MMA2P00-ASHT 25GbE SR SFP28
Высокопроизводительный 850-нм многомодовый SFP28 для Ethernet 25GbE и 10GbE, с выбираемым ретаймингом, расширенными температурными диапазонами (до 85°C) и соответствием стандартам IEEE.
Обзор продукта
Модули MMA2P00-AS и MMA2P00-ASHT представляют собой подключаемые оптические трансиверы SFP28 от Mellanox®, разработанные для высокоскоростного подключения 25GbE. Они используют передовую технологию интегральных схем для обеспечения исключительной целостности сигнала при низком энергопотреблении. Работая на номинальной длине волны 850 нм по двойным многомодовым волокнам, эти модули полностью соответствуют спецификациям SFF-8402 и IEEE 802.3bm. Оптический интерфейс использует стандартные дуплексные разъемы LC, поддерживая скорость передачи данных до 25,78125 Гбод. Благодаря выбираемому ретаймингу как на передатчике, так и на приемнике, они обеспечивают гибкость для работы с ретаймингом 25G или без ретайминга 10G. Строгое производственное тестирование гарантирует надежную работу «из коробки».
Ключевые особенности
- Выбираемый ретайминг для путей передатчика и приемника (вкл/выкл через регистр)
- Программируемая амплитуда выходного сигнала Rx и предвключенность для оптимизации сигнала
- Программируемый входной эквалайзер Tx и функция шумоподавления на входе
- Соответствие стандартам SFF-8402, SFF-8472, IEEE 802.3 25GBASE-SR и 10GBASE-SR
- Источник питания 3,3 В с уровнем мощности SFP28 1 (макс. 1,5 Вт) – фактическое рассеивание до 0,45 Вт
- Коэффициент ошибок по битам (BER) лучше, чем 1E-15
- Расширенная рабочая температура корпуса: от 0°C до 85°C (MMA2P00-ASHT) с внутренним считыванием DDM до 90°C
- Безопасность лазерного излучения класса 1 (соответствие IEC/EN 60825-1)
- Горячеподключаемый форм-фактор SFP28
- Соответствие RoHS (без свинца)
Технология и интеграция
Технология интегральных схем Mellanox обеспечивает низкое энергопотребление и высокую производительность внутри корпуса SFP28. Модуль включает в себя массив VCSEL (850 нм) и PIN-приемник в паре с функцией ретайминга на основе DSP. Ретайминг может быть выборочно включен для работы на скорости 25G или пропущен для обратной совместимости с 10G. Цифровая диагностика (DDM) согласно SFF-8472 обеспечивает мониторинг температуры, напряжения, смещения лазера и оптической мощности в реальном времени. Программируемый эквалайзер Tx компенсирует потери на плате хоста, а предвключенность Rx настраивается в соответствии с различными условиями канала, обеспечивая надежные открытия глазковых диаграмм даже на длинных многомодовых волокнах.
Типичные сценарии развертывания
- Соединения центров обработки данных: Каналы 25GbE между серверами, коммутаторами и системами хранения данных в стойках или между соседними стойками (до 100 м на OM4).
- Интеграция с устаревшими системами 10GbE: Автоматическое снижение скорости (путем отключения ретайминга) для подключений 10GBASE-SR, что защищает существующие инвестиции.
- Ядро/агрегация предприятия: Порты SFP28 высокой плотности в коммутаторах верхнего уровня стойки, подключающиеся к сетевым картам с поддержкой 25G.
- Высокопроизводительные вычисления (HPC): Низкая задержка и низкий BER для межсоединений кластера.
Совместимость и интероперабельность
| Система / Стандарт | Соответствие / Примечания |
|---|---|
| IEEE 802.3 25GBASE-SR | Полное соответствие (с включенным ретаймингом) |
| IEEE 802.3 10GBASE-SR | Полное соответствие (ретайминг отключен) |
| SFF-8402 / SFF-8472 | Механический интерфейс и интерфейс управления |
| Коммутаторы и адаптеры Mellanox | Протестировано с коммутаторами Spectrum, сетевыми картами ConnectX-4/5/6 |
| Платформы Broadcom / Cisco / Arista 25G | Дизайн, сертифицированный производителем; ожидается интероперабельность, но подтвердите для каждой платформы |
Технические характеристики
| Параметр | Значение / Диапазон |
|---|---|
| Напряжение питания | 3,135 В – 3,465 В (номинальное 3,3 В) |
| Рассеиваемая мощность (без ретайминга) | 0,45 Вт (типично), 0,5 Вт (макс.) |
| Рассеиваемая мощность (с ретаймингом) | 0,7 Вт (типично), 0,8 Вт (макс.) |
| Скорость передачи данных (оптическая) | до 25,78125 Гбод (NRZ) |
| Длина волны | 840 – 860 нм (номинальная 850 нм) |
| Максимальная дальность (25GbE) | 70 м на OM3, 100 м на OM4 |
| Максимальная дальность (10GbE) | 100 м на OM3 (300 м типично при 10G) |
| Порог повреждения (средний) | 3,4 дБм (макс.) – Не указано публично |
| Рабочая температура корпуса (MMA2P00-AS) | 0 °C до 70 °C (внутренний DDM до 75 °C) |
| Рабочая температура корпуса (MMA2P00-ASHT) | 0 °C до 85 °C (внутренний DDM до 90 °C) |
| Температура хранения | -40 °C до 85 °C |
| Относительная влажность (рабочая) | 5% – 85% (без конденсации) |
| BER | < 1E-15 |
| Разъем / Тип волокна | Двойной LC / Многомодовый (OM3/OM4) |
Руководство по выбору: MMA2P00-AS vs MMA2P00-ASHT
| Номер детали | Рабочая температура | Считывание DDM | Лучше всего подходит для |
|---|---|---|---|
| MMA2P00-AS | 0°C до 70°C | До 75°C внутреннее | Стандартные среды ЦОД / корпоративные среды |
| MMA2P00-ASHT | 0°C до 85°C | До 90°C внутреннее | Наружные, промышленные или зоны с высокой температурой |
Оба поддерживают идентичные оптические и электрические характеристики; выбирайте вариант HT для расширенных требований к температуре корпуса.
Преимущества и ценность для бизнеса
- Энергоэффективность: Всего 0,45 Вт снижает тепловую нагрузку при развертывании высокой плотности.
- Готовность к будущему и обратная совместимость: Один SKU охватывает инфраструктуру 25G и 10G.
- Расширенный температурный диапазон (HT): Позволяет развертывание в неконтролируемых средах без дополнительного охлаждения.
- Качество Mellanox: Строгое производственное тестирование обеспечивает самые низкие показатели отказов в полевых условиях.
- Сертифицировано производителем: Разработано и протестировано Mellanox, гарантируя интероперабельность с системами Mellanox и снижение риска проблем совместимости.
Информация об обслуживании и гарантии
Оптические трансиверы Mellanox LinkX включают 1-летнюю ограниченную гарантию на оборудование на ремонт или замену деталей. Техническая поддержка доступна через глобальных партнеров Mellanox. Для получения информации о расширенных вариантах замены или дополнительной поддержке, пожалуйста, свяжитесь с вашим торговым представителем.
Все модули соответствуют требованиям RoHS и стандартам безопасности лазерного излучения класса 1.
Чек-лист покупателя
- Убедитесь, что ваш коммутатор/маршрутизатор поддерживает порты SFP28 (25G) или SFP+ (10G).
- Выберите MMA2P00-ASHT, если температура окружающей среды может превысить 70°C.
- Убедитесь, что тип многомодового волокна (OM3/OM4) и расстояние (≤100 м) соответствуют вашему бюджету канала.
- Подтвердите настройку ретайминга в соответствии с требованиями вашего хоста (управление через регистр).
- Для крупных развертываний запросите результаты испытаний на интероперабельность с оборудованием сторонних производителей.
Часто задаваемые вопросы
О: Да. При отключенном ретайминге (через регистр или автоматическое согласование) он работает как модуль 10GBASE-SR. Подтвердите поддержку хостом SFP+ 10G.
О: Версия ASHT сертифицирована для рабочей температуры корпуса 85°C (по сравнению с 70°C) и позволяет внутреннее считывание DDM до 90°C.
О: Не рекомендуется. Он оптимизирован для OM3/OM4. Дальность на OM2 не указана и может быть ограничена.
О: Да, он запрограммирован на заводе с данными Mellanox, что обеспечивает правильную идентификацию в хостах Mellanox. Сторонние платформы могут потребовать пользовательского кодирования – пожалуйста, проверьте.
Меры предосторожности и обращение
- Чувствителен к электростатическому разряду – используйте надлежащее заземление при обращении.
- Избегайте прямого взгляда в оптические порты с увеличением при включенном модуле.
- Не превышайте абсолютные максимальные значения (напряжение питания, порог повреждения).
- Очистите оптические разъемы перед соединением; проверьте на наличие загрязнений.
- Обеспечьте адекватную вентиляцию хост-устройства, особенно в условиях HT.
