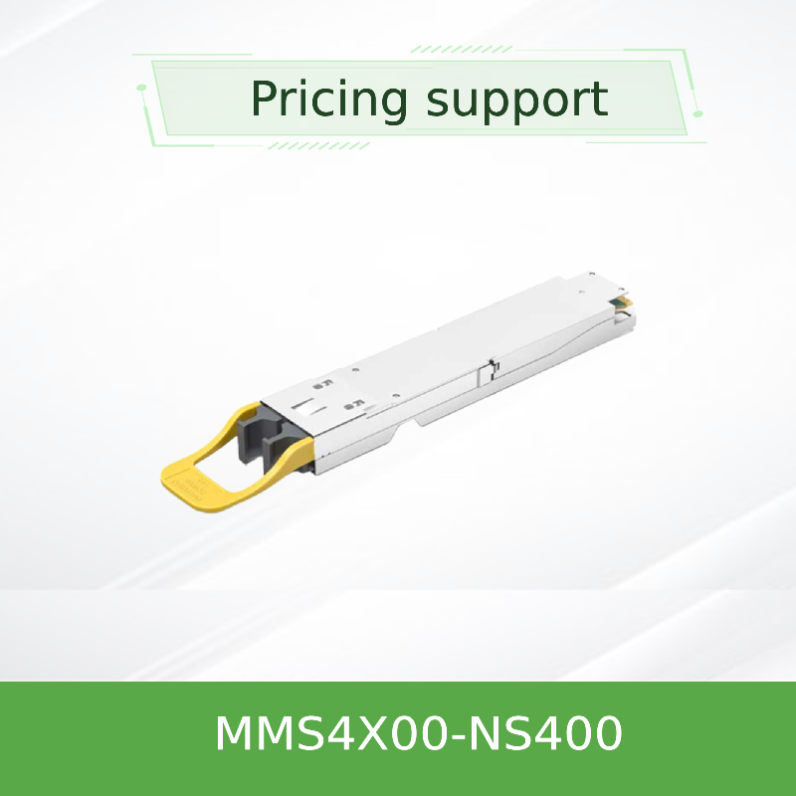

Трансивер NVIDIA MMS4X00-NS400 400G OSFP DR4 одномодовый для адаптеров ConnectX-7
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MMS4X00-NS400 |
| Документ: | MMS4X00-NS400.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MMS4X00-NS400 (980-9I31N-00NM00) | Форма: | Кубоид |
|---|---|---|---|
| Власть: | Сингл 3,3 В мощность | Статус продуктов: | Запас |
| Источник: | Индия / Израиль / Китай | Рабочая температура: | 0 ℃ - 70 ℃ |
| Техника: | CMIS | Технология: | IB и поддержка ETH |
| Выделить: | NVIDIA 400G OSFP трансивер,Трансивер OSFP для ConnectX-7,Одномодовый оптический трансивер Mellanox |
||
Характер продукции
Передатчик NVIDIA MMS4X00-NS400 400G OSFP
Высокопроизводительный однопортовый OSFP-передатчик 400 Gb/s, предназначенный для адаптеров ConnectX‐7 OSFP, с одномодной оптикой DR4 с охватом 100 м.
Обзор продукции
MMS4X00-NS400 - однопортный OSFP-трансивер, поддерживающий протоколы InfiniBand NDR и 400GbE с автоматическим обнаружением.использующий один оптический разъем MPO-12/APC с четырьмя передающими и четырьмя принимающими волокнами, питаемыми лазерами EML 1310nm.
Ключевые особенности
- Скорость передачи данных 400 Гбит/с:4x 100G-PAM4 модуляция, DR4 одномодный
- Поддержка двойного протокола:InfiniBand NDR и 400Gb Ethernet автоматическое обнаружение
- Дальность 100 метров:Однорежимные волокна с двумя пластырями
- Операция низкой мощности:9 Вт максимум (400 Г) / 5,5 Вт максимум (200 Г) / 1,5 Вт снотворного
- Автоматическое уменьшение скорости:Самоконфигурируется до 200 Гбит/с с кабелями-разделителями 1:2
- Дизайн OSFP с плоской вершиной:Совместимость теплоотводов для ConnectX-7
- Соответствует CMIS 4.0:DDM, loopback, PRBS генератор, возможности повышения уровня полевого управления
- Класс 1 лазерной безопасности:Соответствует требованиям RoHS, подключается в горячую розетку, рабочий диапазон от 0 до +70 °C
Технические спецификации
| Параметр | Спецификация |
|---|---|
| Коэффициент данных | 400Gb/s (4x 100G-PAM4) или 200Gb/s (2x 100G-PAM4) автоматически согласовываемые |
| Форма фактора | OSFP (плоская поверхность) |
| Оптический соединитель | 1x MPO-12/APC (4 Tx + 4 Rx волокна) |
| Тип волокна | Однорежимный (SMF), 1310nm EML |
| Максимальная охват | 100 м (прямой кабель), 50 м (расщепительный кабель) |
| Потребление энергии (400 Г) | Максимально 9 Вт |
| Потребление электроэнергии (200G) | 5Максимально 0,5 Вт |
| Режим сна с низкой мощностью | 1.5W |
| Операционная температура | 0°C до +70°C |
| Поддержка протокола | NDR InfiniBand / 400Gb Ethernet (авто-открытие) |
| Управление | CMIS 4.0, I2C, DDM, loopback, PRBS |
Совместимость
Подтверждена для использования с:
- NVIDIA ConnectX-7 OSFP адаптеры (режимы 400G и 200G)
- Квантовые-2 NDR InfiniBand коммутаторы (через двухпортовые MMS4X00-NS приемопередатчики)
- Коммутаторы 400GbE спектра-4 (через двухпортовые MMS4X00-NS)
- прямые волоконные кабели (MFP7E30-Nxxx, до 100 м)
- 12 разделительные кабели (MFP7E40-N0xx, до 50 м)
Примечание:Этот приемопередатчик не предназначен для использования в BlueField-3 DPU (которые требуют форм-фактора QSFP112).
Сценарии развертывания
- Переключатель на адаптер на 400G:Подключение двухпортового 800G-передатчика в коммутаторе Quantum-2 или Spectrum-4 к двум MMS4X00-NS400-передатчикам с использованием прямых кабелей MFP7E30
- 200G адаптеры с переключателем на четыре:Используя кабели с разделителем 1:2 (серия MFP7E40), одномоторный двухпортовый приемопередатчик питает четыре адаптера ConnectX-7 со скоростью 200 Гбит/с каждый
- Прямое соединение переключателя:Полные 400G-ссылки тканей при подключении к другому 400G-передатчику OSFP в коммутаторе
Часто задаваемые вопросы
Q: Могу ли я использовать MMS4X00-NS400 в DPU BlueField-3?
Ответ: Нет, для BlueField-3 DPU требуются QSFP112-передатчики.
Вопрос: Что произойдет, если я подключу разделительный кабель 1:2?
Ответ: Передатчик автоматически обнаруживает только 2 активные полосы, работает со скоростью 200 Гбит/с и снижает расход энергии с 9 Вт до ~ 5,5 Вт.
Вопрос: Совместим ли этот передатчик со 100 м волоконных линий?
О: Да, с прямыми кабелями MFP7E30 до 100 м. Для разделительных кабелей максимальная протяженность - 50 м.
Информация о заказе
| Номер заказа | Описание | Применение |
|---|---|---|
| MMS4X00-NS400 | 400 Гбит/с однопортный OSFP, DR4, плоский, 100 м | Адаптеры ConnectX-7 OSFP, подключенные к коммутаторам Quantum-2/Spectrum-4 |
Для волоконно-волоконных кабелей заказывают MFP7E30-Nxxx (прямая, 1m100m) или MFP7E40-N0xx (1:2 splitter, 3m50m).
Обслуживание и поддержка
Гонконгская группа Starsurge предоставляет техническое предпродажное консультирование, проверку совместимости и поддержку RMA для передатчиков NVIDIA.и специализированное управление счетами для корпоративных клиентов.
