Многомодовый трансивер NVIDIA MMA4Z00-NS400 400 Гбит/с OSFP SR4
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MMA4Z00-NS400 |
| Документ: | MMA4Z00-NS400.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Состояние: | Новое и оригинальное | Доступность: | Запас |
|---|---|---|---|
| Технология: | Infiniband и Ethernet | Максимальная скорость: | 800 ГБ/с |
| Длина: | 50 м | Температурный диапазон: | от 0°С до +70°С |
| Имя: | Emllanox Optical Pronceiver MMA4Z00-NS400 400GB/S Одинопорт OSFP 400 ГБ/с Многомодовый SR4 50M Прием | Ключевые слова: | Mellanox Optical Transceiver |
| Выделить: | Трансивер NVIDIA 400 Гбит/с OSFP,Многомодовый трансивер OSFP SR4,Оптический трансивер Nvidia с гарантией |
||
Характер продукции

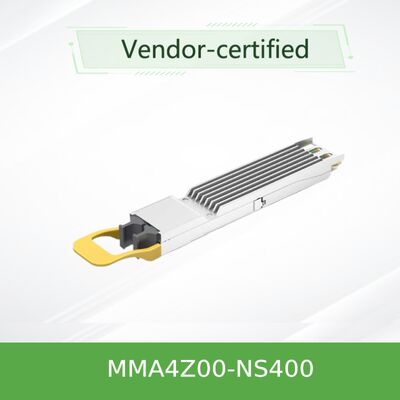

NVIDIA MMA4Z00-NS400 400Gb/s OSFP SR4 мультимодный приемопередатчик
Однопортовый 400G NDR InfiniBand/Ethernet оптический модуль для ConnectX-7, MPO-12/APC, 50m Reach на OM4 Fiber
NVIDIA MMA4Z00-NS400
NVIDIA MMA4Z00-NS400 представляет собой однопортовый многомодный приемопередатчик OSFP SR4 мощностью 400 Гбит/с, предназначенный для адаптеров NVIDIA ConnectX-7 и коммутаторов Quantum-2 / Spectrum-4.Он поддерживает как протоколы InfiniBand, так и Ethernet с автоматическим обнаружением протоколаИспользуя 4 канала модуляции 100G PAM4, он обеспечивает охват до 50 метров через мультимодное волокно OM4 через один соединитель MPO-12/APC.Дизайн плоской вершины интегрируется с монтажным теплоотводом на клетках ConnectX-7 для оптимальной тепловой производительности.
Обзор продукции
MMA4Z00-NS400 является ключевым компонентом экосистем 400G InfiniBand и Ethernet от конца к концу NVIDIA.Он специально разработан для использования с адаптерами хост-каналов (HCAs) на базе ConnectX-7 OSFP и подключается к двухпортовым приемникам OSFP в коммутаторах NVIDIA Quantum-2 или Spectrum-4.Модуль оснащен четырьмя независимыми каналами передачи и приема с использованием 850nm технологии VCSEL.автоматическое снижение скорости до 200 Гбит/с (NDR200) и снижение энергопотребления до 5.5W. Передатчик соответствует CMIS 4.0 и поддерживает передовой цифровой диагностический мониторинг (DDM).
Ключевые особенности
- Поддержка двойного протокола:Бесперебойно работает как в среде InfiniBand (NDR), так и в среде Ethernet (400GbE) с автоматическим обнаружением протокола.
- Высокоскоростная оптика:4 канала 100G PAM4 модуляции с 850nm VCSEL массивами.
- Расширенный охват:50 метров через OM4 и 30 метров через OM3.
- Интеллектуальная масштабировка мощности:Автоматически уменьшает мощность с 8,5 Вт до 5,5 Вт при работе в режиме 200 Г (2-канальный режим).
- Дизайн OSFP с плоской вершиной:Оптимизировано для управления теплом с нагревательным раствором на коробках адаптеров ConnectX-7.
- Угловой полированный разъем:MPO-12/APC (зеленая оболочка) минимизирует отражение; не совместим с разъемами UPC (aqua).
- Всеобъемлющая диагностика:Поддерживает мониторинг мощности Tx/Rx, тока, напряжения и температуры через DDM.
- Соблюдение требований законодательства:Класс 1 лазерной безопасности, соответствующий требованиям RoHS, OSFP MSA и CMIS 4.0.
Оптические и электрические технологии
MMA4Z00-NS400 использует технологию модуляции PAM4 100G на полосу.Оптический двигатель использует 850nm VCSEL с интегрированным драйвером и TIA массивамиМодуль включает адаптивную эквализацию входа Tx, программируемую амплитуду выхода Rx и настройку перед/после курсора для оптимизации целостности сигнала.Встроенный генератор и проверяющий механизм PRBS позволяют проводить проверку связи внутри системы без использования внешнего испытательного оборудования.
Типичные развертывания и случаи использования
- Переход на HCA 400G ссылки:Подключение коммутатора Quantum-2 или Spectrum-4 (с использованием двухпортовых приемопередатчиков) к адаптеру ConnectX-7 OSFP через прямые волоконные кабели MFP7E10.
- Конфигурация 200G Fan-Out:Использование MFP7E20 1:2 разделительных кабелей для подключения одного двухпортового коммутатора-передатчика к четырем адаптерам ConnectX-7, каждый из которых работает со скоростью 200 Гбит/с.
- Переход на переходные подключения:Прямое подключение к двухпортовым приемопередатчикам в коммутаторах для агрегации 400G или 800G.
- Кластеры с высокой плотностью ИИ:Позволяет обеспечить высокую пропускную способность с низкой задержкой в среде с ускорением GPU с использованием DPU BlueField-3 (через адаптеры QSFP112).
Примечание: этот модуль OSFP не совместим с BlueField-3 DPU, которые требуют форм-фактора QSFP112.
Совместимость
- Адаптеры:NVIDIA ConnectX-7 адаптеры хост-каналов на базе OSFP.
- Выключатели:NVIDIA Quantum-2 InfiniBand коммутаторы (с двумя портами OSFP), NVIDIA Spectrum-4 Ethernet коммутаторы.
- Кабели из волокна:Серия NVIDIA MFP7E10 (прямая, 4-канальная MPO/APC на MPO/APC) и серия MFP7E20 (1:2 splitter, 4-канальный на двойной 2-канальный MPO/APC).
- Протоколы:InfiniBand NDR (400 Gb/s) и NDR200 (200 Gb/s); Ethernet 400 GbE и 200 GbE.
Технические спецификации
| Параметр | Стоимость |
|---|---|
| Форма фактора | OSFP (плоская поверхность) |
| Коэффициент данных | 400Gb/s (4x 100G PAM4) / 200Gb/s (2x 100G PAM4 в разделительном режиме) |
| Тип соединителя | MPO-12/APC (угловая полировка, зеленая оболочка) |
| Тип волокна | Мультимод (OM3/OM4) |
| Максимальная охват | 50 метров на ОМ4, 30 метров на ОМ3 |
| Длина волны | 850 нм (типичный) |
| Потребление энергии (макс.) | 8.5 Вт при 400 Г; 5.5 Вт при 200 Г; 2 Вт в режиме малой мощности |
| Напряжение питания | 3.135В - 3.465В |
| Операционная температура | 0°C до +70°C |
| Температура хранения | -40°C до +85°C |
| Интерфейс управления | CMIS 4.0 совместимая, 2-проводная последовательная (I2C) до 400 кГц |
| Безопасность лазера | Класс 1M, CDRH 21 CFR 1040, IEC 62368 |
Примечание: спецификации основаны на документации NVIDIA. Пожалуйста, подтвердите перед заказом.
Руководство по выбору: Связанные приемопередатчики
| ОПН | Тип | Форма фактора | Применение |
|---|---|---|---|
| MMA4Z00-NS400 | SR4 с одним портом | OSFP | ConnectX-7 HCA сторона |
| MMA4Z00-NS | Двойной порт 2x400G | OSFP | Со стороны переключателя (Quantum-2 / Spectrum-4) |
| MFP7E10-N0XX | Кабель прямого волокна | MPO/APC-12 | 400G-ссылки (4+4 волокна) |
| MFP7E20-N0XX | 1Кабель разделитель | MPO/APC-12 | Фан-аут 200G (2+2 волокна) |
Преимущества продукта
- Целостная целостность NVIDIA:Строгое тестирование продукции обеспечивает оптимальную производительность и долговечность в инфраструктурах на базе NVIDIA.
- Автоматическая адаптация скорости и мощности:Динамически переключается между режимами 400G и 200G на основе подключенного кабеля, оптимизируя энергоэффективность.
- Проектирование в будущем:Соответствие CMIS 4.0 и поддержка передовой диагностики позволяют бесшовную интеграцию в дата-центры нового поколения.
- Упрощенная инвентаризация:Один номер части передатчика работает как для развертывания InfiniBand, так и Ethernet.
Обслуживание и поддержка
Гонконгская группа Starsurge предоставляет комплексную поддержку для вашей сетевой инфраструктуры:
- Техническая консультация перед продажей для обеспечения правильного выбора передатчика и кабеля.
- Глобальная доставка с безопасной упаковкой и быстрой доставкой.
- Послепродажная поддержка по установке и устранению неполадок.
- Гарантийные и возвратные услуги подлежат условиям.
Часто задаваемые вопросы
Вопрос: Можно ли использовать MMA4Z00-NS400 в DPU BlueField-3?
Ответ: Нет. Адаптеры BlueField-3 принимают только модули форм-фактора QSFP112. Этот модуль OSFP предназначен для адаптеров и коммутаторов ConnectX-7 OSFP.
Вопрос: В чем разница между зелеными и аква MPO разъемами?
О: Зеленый указывает на угловой полированный разъем (APC), используемый в этом приеме.
Вопрос: Как приемопередатчик автоматически переключается на режим 200G?
Ответ: При вставке разделительного кабеля MFP7E20 физически присутствуют только два из четырех волоконных каналов.
Вопрос: Каково обычное потребление энергии на 400G?
О: Типичная мощность составляет 8,0 Вт, с максимальным объемом 8,5 Вт. В режиме 200 Г, типичная мощность падает до 5,5 Вт.
Предупреждения по обращению и установке
- Всегда используйте пылевые крышки на оптических портах, когда они не подключены.
- Загрязнение является основной причиной сбоя соединения.
- Избегайте воздействия статического разряда.
- Не смешивайте разъемы UPC и APC; проверяйте тип разъема (зеленая оболочка = APC).
- Убедитесь, что устройство хоста (адаптер/свич) поддерживает форм-фактор OSFP и требуемую версию прошивки.
О Гонконге Starsurge Group Co., Limited
Основанная в 2008 году, Гонконгская Starsurge Group является поставщиком сетевого оборудования, ИТ-услуг и системных интеграционных решений.Мы обслуживаем клиентов по всему миру с продуктами, включая сетевые коммутаторыНаши опытные специалисты по продажам и технике поддерживают такие отрасли, как правительство, здравоохранение, производство,образованиеС клиентом-первый подход, Starsurge фокусируется на надежном качестве, отзывчивый сервис, и индивидуальные решения, которые помогают клиентам создать эффективные, масштабируемые,и надежной сетевой инфраструктурыМы предлагаем решения для Интернета вещей, системы управления сетью, разработку пользовательского программного обеспечения, многоязычную поддержку и глобальную доставку.
Ключевые факты на первый взгляд
Матрица совместимости
| Компонент | Совместимы? | Примечания |
|---|---|---|
| Адаптер ConnectX-7 OSFP | ✅ Да | Нативная OSFP клетка |
| Квантовый-2 переключатель (OSFP с двумя портами) | ✅ Да | Требует двойного порта на стороне переключателя |
| Переключатель спектра 4 | ✅ Да | С соответствующими портами OSFP |
| BlueField-3 DPU | ️ Нет | Требует модулей QSFP112 |
| MFP7E10 Прямой кабель | ✅ Да | Для режима 400G |
| MFP7E20 Разделитель кабеля | ✅ Да | Для 200G в режиме выхода фаната |
Контрольный список покупателя
- Убедитесь, что ваш адаптер/свич поддерживает форм-фактор OSFP и 400G NDR/Ethernet.
- Выберите подходящие волоконные кабели: прямые (MFP7E10) для 400G, разделительные (MFP7E20) для 200G.
- Убедитесь, что тип волокна является мультимодным OM3 или OM4 с разъемами MPO-12/APC.
- Проверьте диапазон температуры корпуса и воздушный поток в шасси.
- Проверьте, есть ли требования к прошивке на устройстве хоста.
