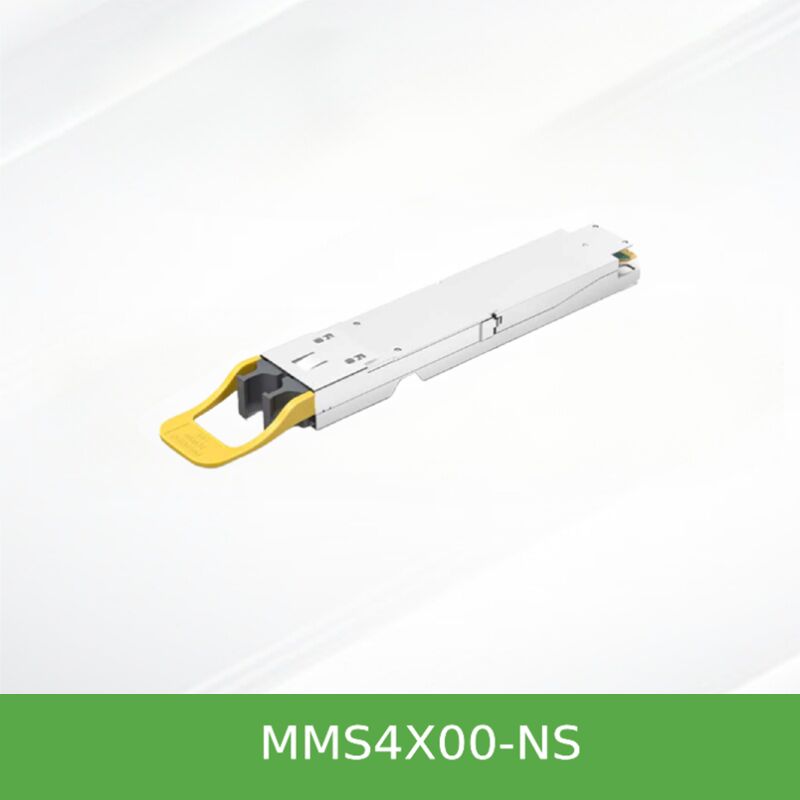

Трансивер NVIDIA MMS4X00-NS 800G Twin-Port OSFP: 2x400G NDR InfiniBand и 400GbE для Quantum-2/Spectrum-4
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MMS4X00-NS |
| Документ: | MMS4X00-NS.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №: | MMS4X00-NS | Форма: | Кубоид |
|---|---|---|---|
| Власть: | Сингл 3,3 В мощность | Статус продуктов: | Запас |
| Источник: | Индия / Израиль / Китай | Рабочая температура: | 0 ℃ - 70 ℃ |
| Техника: | CMIS | Технология: | IB и поддержка ETH |
Характер продукции
2x400G NDR InfiniBand / 400GbE для коммутаторов квантового-2 и спектра-4
NVIDIA MMS4X00-NS - это новаторский 800G двухпортовый OSFP-трансивер, интегрирующий два независимых 400G-двигателя в один подключимый модуль.поддерживает одномодную оптику DR8 с дальностью до 100 метровИдеально подходит для переключения на переключатель, переключения на адаптер и подключения DGX H100 Cedar-7.
NVIDIA MMS4X00-NS (версия с крыльями) и MMS4X00-NS-FLT (плоская версия) - это двухпортовые передатчики 800Gb/s, которые используют два оптических разъема MPO‐12/APC,каждая из которых обеспечивает 400 Гбит/с с использованием модуляции 100G-PAM4Это нововведение позволяет одной клетке OSFP поддерживать два физических порта, эффективно удваивая плотность передней панели в коммутаторах Quantum‐2 InfiniBand и Spectrum‐4 Ethernet.Передатчик автоматически обнаруживает протокол коммутатора (InfiniBand или Ethernet) и работает бесперебойно в обеих средахБлагодаря встроенной цифровой диагностике (DDM), маломощному режиму сна (1.5 Вт) и соответствию CMIS 4.0, MMS4X00-NS обеспечивает надежное, энергоэффективное оптическое соединение 800G для современных центров обработки данных.
800Gb / s (2x400G) по OSFP клетке; уменьшает порты переключателя и кабелирование.
Native InfiniBand NDR и 400GbE Ethernet протокол автоматического обнаружения.
1310nm EML лазер, 8 волокон на порт, 100м охват (2 пластыри включены).
17 Вт максимум активный, 1,5 Вт низкомощный режим спячки; 3,3 Вт однократное питание.
Switch-to-switch (800G), switch-to-two 400G адаптеры или разделитель 1:2 для четырех 200G-ссылок.
Плитка для переключателей с воздушным охлаждением (Quantum-2 / Spectrum-4); плоская поверхность для систем DGX H100 и жидкостного охлаждения.
Усовершенствованная диагностика, петля, генератор PRBS, и полевое прошивку обновляется.
Соответствует требованиям RoHS, подключается к электричеству, температура корпуса от 0 до +70°C.
MMS4X00-NS использует модуляцию 100G-PAM4 на 8 параллельных одномодных полосах на порт с двумя независимыми двигателями-передатчиками внутри одного модуля OSFP.Патентованное вертикальное устройство разъемов MPO‐12/APC NVIDIA содержит два полнодуплексных 400G интерфейса в пределах стандартного OSFPМодуль поддерживает адаптивное уравнение Tx, программируемую амплитуду выхода Rx и всеобъемлющий цифровой диагностический мониторинг (температура, напряжение, потоковый отклонение, мощность TX/RX).Он также включает в себя хост и линии стороны петли, а также проверки шаблона PRBS, что позволяет решать проблемы на полевом уровне и оптимизировать ссылки.
- Переход на переход на 800 Гбит/с:Два передатчика MMS4X00-NS (по одному в каждом Quantum‐2/Spectrum‐4) соединены двумя прямыми волоконными кабелями MFP7E30 для двунаправленного магистраля 800G.
- Переключение на двойные 400G адаптеры/DPU:Подключить один двухпортный приемопередатчик к двум картам ConnectX‐7 (OSFP) или BlueField‐3 (QSFP112) 400G с помощью прямых волоконных кабелей.
- Переключиться на четыре 200G ссылки:Использование кабелей с разделительным приводом 1:2 (MFP7E40-N0xx) для обеспечения четырех 200 Гбит/с соединений из одной клетки OSFP.
- Интеграция DGX H100:Flat-top версия (MMS4X00-NS-FLT) сочетается с Cedar‐7 межэтажными картами внутри NVIDIA DGX H100, уменьшая количество приемопередатчиков вдвое по сравнению с предыдущими поколениями.
- Варианты длинного действия:Для 500 м переключателя на переключатель заказывают MMS4X00-NS-NM (фиолетовая полоса) для расширения охвата однорежима.
Полностью совместима с экосистемами NVIDIA InfiniBand и Ethernet.
- Коммутаторы Quantum‐2 NDR InfiniBand (обязательно с воздушным охлаждением, с крышкой с оперением)
- Коммутаторы Spectrum‐4 400GbE (кожуры OSFP 32/64).
- адаптеры ConnectX‐7 (OSFP и QSFP112 форм-факторы)
- BlueField-3 DPU (QSFP112)
- DGX H100 и платформы с жидкостным охлаждением (версия с плоской версией)
| Параметр | Спецификация |
|---|---|
| Коэффициент данных | Совокупность 800 Гбит/с (2x 400 Гбит/с), 8x 100 Гбит-PAM4 на порт |
| Форма фактора | OSFP (Octal Small Form Factor Pluggable) соответствует требованиям MSA |
| Оптический соединитель | 2x MPO‐12/APC (угловой физический контакт, по 8 активных волокон) |
| Тип волокна | Однорежимный лазер EML 1310nm |
| Максимальная охват | 100 метров (с двумя панелями); доступная версия 500 метров (-NM) |
| Распределение власти | Максимально 17 Вт (активный), 1,5 Вт в режиме спящего режима с низкой мощностью |
| Напряжение питания | 3.3В ± 5% |
| Диапазон температуры корпуса | от 0°C до +70°C (работающий) |
| Температура хранения | -40°C до +85°C |
| Относительная влажность (неконденсирующаяся) | от 5% до 95% |
| Поддержка протокола | NDR InfiniBand / 400Gb Ethernet (авто-определение) |
| Интерфейс управления | CMIS 4.0 (I2C), DDM, прерывание, управление низкой мощностью |
| Безопасность лазера | Лазерная продукция класса 1, FDA/CDRH, IEC 62368, RoHS |
| Горячее подключение | Да, спецификация OSFP для горячей розетки |
Примечание: параметры, не указанные публично в справочном документе, помечены как "Не указанные публично".
| Номер заказной части (OPN) | Описание | Применение |
|---|---|---|
| MMS4X00-NS | OSFP с двумя портами, 2x400G DR8, с крыльями, дальность действия 100 м | Квантовые-2/Спектр-4 коммутаторы с воздушным охлаждением |
| MMS4X00-NS-FLT | ОСФП с двумя портами, плоская поверхность, 100 м | DGX H100, Cedar‐7, системы жидкостного охлаждения |
| MMS4X00-NS-NM | 500 м дальности, однорежимный режим (фиолетовая полоса) | Более длинные связи переключателя на переключатель |
- Плотность портов удвоена:Два порта 400G на физическую клетку OSFP, что уменьшает количество переключателей и сложность кабеля.
- Нижняя мощность системы на гигабит:Электроника совместного модуля и режим спящего режима с низким энергопотреблением резко сокращают энергию, потребляемую в холодном режиме.
- Мощность 800G, подготовленная к будущему:Бесшовная миграция от 400G к 800G инфраструктуры без изменения оборудования коммутатора.
- Единая инвентаризация:Один приемник SKU как для InfiniBand, так и для Ethernet, упрощает запасные части и развертывание.
- Оценка экосистемы NVIDIA:Строгое испытание продукции обеспечивает надежность и производительность.
Группа Hong Kong Starsurge предоставляет полную техническую предпродажную и послепродажную поддержку, включая проверку совместимости, консультации по прошивке и глобальную логистику.Наша команда предлагает индивидуальные рекомендации по сборке кабелей и услуги RMAДля объемных заказов, выделенное управление счетом и 24-часовой ответ доступен.
Ответ: Да. Передатчик содержит как протокольную прошивку, так и автоматически активирует правильный режим при вставке в коммутатор Quantum‐2 (IB) или Spectrum‐4 (Ethernet).
О: два отдельных кроссоверных кабеля MPO‐12/APC и MPO‐12/APC (тип B).
A: Плитка (MMS4X00-NS) обеспечивает дополнительную площадь поверхности для охлаждения воздушным потоком в переключателях.
Ответ: Да, с использованием прямых MPO‐12/APC кабелей к 400G QSFP112 приемопередатчику (например, MMS1X00-NS400).
О: Стандартная 1-летняя гарантия от производителя, может быть продлена.
- Всегда устанавливайте защитные колпачки, когда не вставляется кабель из волоконного волокна; до 80% проблем со связью возникают из-за загрязненных разъемов.
- Перед спариванием очищайте и емкость передатчика, и соединитель волокна.
- Следуют меры предосторожности при обращении с ESD. Модуль чувствителен к электростатическому разряду.
- Не превышать абсолютных максимальных номиналов (температура корпуса >70°C или подача >3,6В).
- Используйте только рекомендуемые NVIDIA кроссоверные кабели типа B для поддержания полярности и целостности сигнала.
Hong Kong Starsurge Group Co., Limited - поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений, основанный в 2008 году.Компания обслуживает клиентов по всему миру с продуктами, включая сетевые коммутаторыStarsurge поддерживает такие отрасли, как правительство, здравоохранение, телекоммуникационные технологии, телекоммуникационные технологии, телекоммуникационные технологии, компьютерные технологии, NIC, беспроводные точки доступа, контроллеры, кабели и соответствующее сетевое оборудование.ПроизводствоКомпания также предлагает решения IoT, системы управления сетью, разработку пользовательского программного обеспечения, многоязычную поддержку и глобальную доставку.С первоочередным подходомStarsurge фокусируется на надежном качестве, быстром обслуживании и индивидуальных решениях, которые помогают клиентам создавать эффективную, масштабируемую и надежную сетевую инфраструктуру.
2 независимых порта 400G
(500 м вариант доступен)
+1,5 Вт режим покоя
Консультации по вариантам временной занятости в промышленности
| Платформа NVIDIA | Форма фактора | Поддерживается | Требуемый вариант передатчика |
|---|---|---|---|
| Квантовый NDR-ключ 2 | OSFP (воздушное охлаждение) | Да, да. | MMS4X00-NS (с крыльями) |
| Переключатель Ethernet 4 спектра | OSFP (воздушное охлаждение) | Да, да. | MMS4X00-NS (с крыльями) |
| DGX H100 (Cedar‐7) | Внутренняя клетка OSFP | Да, да. | MMS4X00-NS-FLT (плоская поверхность) |
| Адаптер ConnectX‐7 | OSFP / QSFP112 | Да, да. | через прямые или разделительные кабели |
| BlueField‐3 DPU | QSFP112 | Да, да. | Через прямой 400G QSFP112 приемопередатчик (MMS1X00-NS400) |
- Подтвердить модель переключателя (Quantum‐2 / Spectrum‐4) и тип охлаждения (воздух/жидкость) для выбора пластинки или плоской поверхности.
- Расчет длины волокна: до 100 м для стандартного, выберите -NM для до 500 м.
- Определить требуемый разрыв: прямые кабели (2x400G) или разделитель 1:2 (4x200G).
- Убедитесь, что разъемы MPO‐12/APC (угловая полировка, зеленая оболочка) не совместимы с UPC.
- Проверить, что оба волоконно-волоконных кабеля в двухпортовом соединении одинакового типа (оба прямых или оба разделителя).
- Проверьте, поддерживает ли прошивка ConnectX‐7/BlueField‐3 скорости NDR200 или NDR400.
- NVIDIA MMS4X00-NS-FLT Flat-top twin-port 800G для DGX H100
- Передатчик NVIDIA MMS1X00-NS400 с одним портом 400G OSFP
- MFP7E30‐Nxxx
- MFP7E40‐N0xx 1:2 разделитель MPO‐12/APC на двойной MPO‐12/APC, до 50 м
- Платформа Quantum‐2 Switch 64 порта 400G NDR InfiniBand
- Руководящие принципы и часто задаваемые вопросы по управлению кабелями NVIDIA (Примечание к приложению)
- Спецификация OSFP MSA Rev. 1.12 (www.osfpmsa.org)
- Стандарт интерфейса управления CMIS 4.0 / 5.0
- Лучшая практика развертывания NVIDIA InfiniBand NDR.
