Трансивер NVIDIA MMA4Z00-NS400 400G OSFP SR4 для многомодового волокна, 4-канальный 100G-PAM4
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MMA4Z00-NS400 |
| Документ: | MMA4Z00-NS400.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ | Доступность: | Запас |
|---|---|---|---|
| Технология: | Infiniband и Ethernet | Максимальная скорость: | 800 ГБ/с |
| Длина: | 50М | Температурный диапазон: | от 0°С до +70°С |
| Имя: | Emllanox Optical Pronceiver MMA4Z00-NS400 400GB/S Одинопорт OSFP 400 ГБ/с Многомодовый SR4 50M Прием | Ключевые слова: | Mellanox Optical Transceiver |
| Выделить: | Трансивер NVIDIA 400G OSFP SR4,4-канальный оптический трансивер для многомодового волокна,Трансивер OSFP 100G-PAM4 |
||
Характер продукции

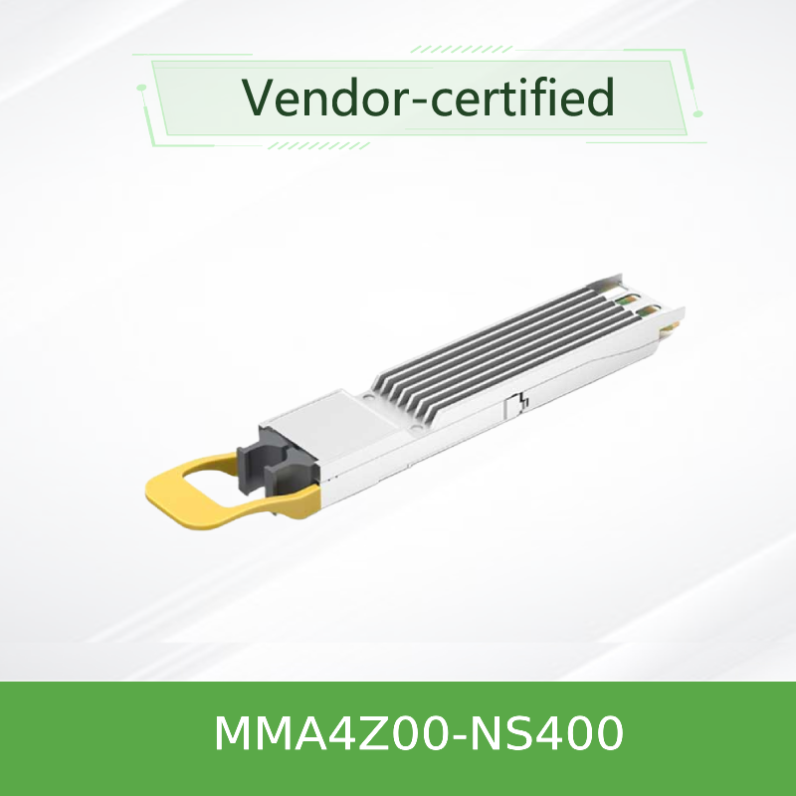

Трансивер NVIDIA MMA4Z00-NS400 400G OSFP SR4 Multimode
4-канальный оптический модуль 100G-PAM4 для InfiniBand NDR и 400GbE
Обзор продукта
NVIDIA MMA4Z00-NS400 — это однопортовый многомодовый трансивер OSFP SR4 со скоростью 400 Гбит/с, предназначенный для высокопроизводительных центров обработки данных. Он оснащен 4 линиями модуляции 100G-PAM4, технологией VCSEL 850 нм и оптическим разъемом MPO-12/APC. Поддерживая как режимы 400G, так и автоматический режим 200G (при использовании с разветвительными кабелями), он обеспечивает гибкое и энергоэффективное подключение для адаптеров ConnectX-7 и коммутаторов Quantum-2/Spectrum-4.
Ключевые особенности
- Скорость передачи данных: 400 Гбит/с (4* 100G-PAM4) или 200 Гбит/с (2* 100G-PAM4)
- Поддержка протоколов: InfiniBand NDR, 400GbE
- Оптический интерфейс: MPO-12/APC (один 4-канальный разъем)
- Длина волны: VCSEL 850 нм
- Дальность: 50 м OM4 / 30 м OM3
- Энергопотребление: максимум 8,5 Вт (400G) / максимум 5,5 Вт (200G)
- Горячая замена: форм-фактор OSFP, соответствует стандарту OSFP MSA
- Управление: соответствует CMIS 4.0, интерфейс I²C
- Цифровая диагностика: DDM для температуры, напряжения, смещения, мощности Tx/Rx
- Соответствие стандартам: RoHS, безопасность лазера класса 1M
Технология и дизайн
MMA4Z00-NS400 использует передовую оптическую технологию NVIDIA с массивами VCSEL 850 нм и высокоскоростной многомодовой оптоволоконной связью. 4-канальная конструкция использует модуляцию 100G-PAM4 на каждую линию, обеспечивая общую пропускную способность 400G через один разъем MPO-12/APC. Трансивер поддерживает адаптивную эквализацию входного сигнала Tx, программируемый выходной амплитудный сигнал Rx и регулировку пред/пост-курсора для оптимальной целостности сигнала. Цифровой мониторинг диагностики (DDM) обеспечивает видимость в реальном времени температуры, напряжения питания, тока смещения лазера и уровней оптической мощности. Модуль также включает генератор/проверщик PRBS и режимы обратной связи для диагностики системы.
Типовые сценарии развертывания
- Режим 400G (прямые кабели): Подключение коммутаторов Quantum-2 или Spectrum-4 к адаптерам ConnectX-7 OSFP со скоростью 400 Гбит/с с использованием прямых кроссоверных оптоволоконных кабелей MFP7E10

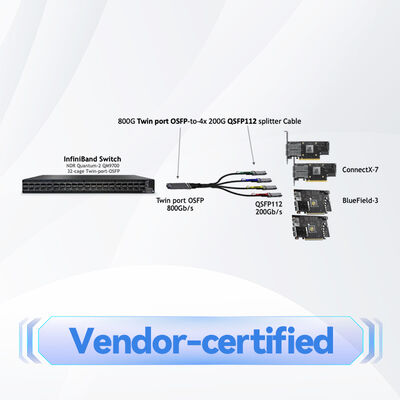

- Режим 200G (разветвительные кабели): Использование разветвительных кабелей 1:2 MFP7E20 для подключения одного трансивера OSFP 400G к двум адаптерам ConnectX-7 200G, автоматически снижая энергопотребление
- Коммутатор-коммутатор: двухпортовые трансиверы OSFP с прямыми кабелями поддерживают соединения коммутатор-коммутатор 800G
- Высокопроизводительные вычисления: сети InfiniBand NDR для обучения ИИ/МО и кластеров HPC
- Корпоративное облако: агрегирующие каналы 400GbE в крупномасштабных центрах обработки данных
Совместимость
Коммутаторы: NVIDIA Quantum-2 (InfiniBand NDR), Spectrum-4 (Ethernet 400G).
Адаптеры / DPU: ConnectX-7 OSFP (для этого трансивера OSFP). DPU BlueField-3 поддерживают варианты QSFP112 — этот модуль OSFP несовместим с BlueField-3.
Рекомендуемые оптоволоконные кабели: кроссоверные кабели типа B NVIDIA MFP7E10 (прямые) и MFP7E20 (разветвитель 1:2) с разъемами MPO-12/APC.
Протоколы: InfiniBand NDR и 400GbE (автоматически определяется хостом).
Однопортовые трансиверы OSFP не предназначены для использования в коммутаторах. Обе жилы в двухпортовых трансиверах должны быть одного типа — прямые или разветвительные — и не могут смешиваться.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип продукта | Многомодовый трансивер 400G OSFP SR4 |
| Форм-фактор | OSFP (соответствует MSA), плоская верхняя часть |
| Скорость передачи данных | 400 Гбит/с (4*100G-PAM4) / 200 Гбит/с (2*100G-PAM4) |
| Оптический разъем | Одиночный MPO-12/APC (8 активных жил: 4 TX + 4 RX) |
| Длина волны | VCSEL 850 нм |
| Дальность (OM4) | До 50 м (с 2 патч-панелями) |
| Дальность (OM3) | До 30 м (с 2 патч-панелями) |
| Напряжение питания | 3,3 В (3,135 В – 3,465 В) |
| Макс. мощность (400G, 4 канала) | 8,5 Вт макс. (8 Вт типично) |
| Макс. мощность (200G, 2 канала) | 5,5 Вт макс. (5 Вт типично) |
| Режим низкого энергопотребления | 2 Вт макс. |
| Рабочая температура корпуса | 0 °C до 70 °C (DDM до 75 °C) |
| Температура хранения | –40 °C до 85 °C |
| Относительная влажность (рабочая) | 5% – 95% (без конденсации) |
| Интерфейс управления | I²C (соответствует CMIS 4.0) |
| Цифровая диагностика | Температура, Vcc, смещение, мощность Tx/Rx на линию |
| Безопасность лазера | Класс 1M (IEC 60825-1, CDRH 21 CFR 1040) |
| Вытяжной язычок | Бежевый (многомодовый) |
| Корпус разъема | Зеленый (MPO-12/APC) |
| Номер модели | MMA4Z00-NS400 |
Режим 200G (2-канальный) автоматически включается при использовании разветвительных кабелей 1:2 (серия MFP7E20). Энергопотребление пропорционально снижается.
Руководство по выбору продукта
| Номер детали для заказа | Описание | Форм-фактор | Дальность |
|---|---|---|---|
| MMA4Z00-NS400 | 400G OSFP SR4, многомодовый, MPO-12/APC, 850 нм | OSFP | 50 м OM4 |
| MMA4Z00-NS (двухпортовый) | 800G двухпортовый OSFP 2*400G SR4 | OSFP | 50 м OM4 |
| MMA1Z00-NS400 | 400G QSFP112 SR4 (вариант QSFP112) | QSFP112 | 50 м OM4 |
Для совместимости с DPU BlueField-3 используйте вариант QSFP112 (MMA1Z00-NS400). Этот модуль OSFP предназначен только для адаптеров ConnectX-7 OSFP.
Ключевые преимущества
- Гибкие режимы скорости: автоматическая работа 200G/400G в зависимости от типа кабеля (прямой или разветвительный)
- Энергоэффективность: максимум 5,5 Вт в режиме 200G — идеально для развертываний с ограниченным энергопотреблением
- Компактный дизайн OSFP: плоский корпус интегрируется с радиаторами ConnectX-7
- Протокольная независимость: автоматическое определение InfiniBand NDR или 400GbE, упрощает инвентаризацию
- Превосходная целостность сигнала: полировка APC минимизирует обратные отражения для надежности PAM4
- Комплексная диагностика: DDM в реальном времени с пороговыми значениями предупреждений/тревог
Часто задаваемые вопросы
В: В чем разница между режимами 400G и 200G?
О: В режиме 400G активны все 4 линии с прямыми кабелями MFP7E10. В режиме 200G трансивер автоматически определяет разветвительные кабели MFP7E20 1:2 и активирует только 2 линии, снижая энергопотребление.
В: Совместим ли этот модуль с DPU BlueField-3?
О: Нет. DPU BlueField-3 поддерживают только устройства QSFP112. Для BlueField-3 используйте вариант QSFP112 MMA1Z00-NS400.
В: Могу ли я смешивать прямые и разветвительные кабели в двухпортовом трансивере?
О: Нет. Обе жилы в двухпортовом трансивере OSFP должны быть одного типа — либо оба прямые, либо оба разветвительные кабели.
В: Какой тип оптоволоконного кабеля требуется?
О: Используйте кроссоверные кабели типа B от NVIDIA с разъемами MPO-12/APC — MFP7E10 для прямых 400G или MFP7E20 для разветвительных 200G.
В: Какова максимальная дальность этого трансивера?
О: 50 м по многомодовому оптоволокну OM4 (с двумя соединениями патч-панелей) или 30 м по OM3.
В: Можно ли использовать этот модуль в коммутаторах Ethernet?
О: Однопортовые трансиверы OSFP, такие как MMA4Z00-NS400, не предназначены для использования в коммутаторах. Они разработаны для адаптеров ConnectX-7/OSFP. Двухпортовые трансиверы OSFP используются в коммутаторах Quantum-2 и Spectrum-4.
Меры предосторожности при обращении
Предупреждение о безопасности лазера: Воздействие лазерного света может привести к повреждению глаз. Используйте защитные очки при работе с этим продуктом и держите лазерный свет подальше от глаз и лица.
- Держите пылезащитные колпачки на оптическом разъеме, когда оптоволоконный кабель не подключен
- Всегда очищайте как гнездо трансивера, так и разъем кабеля перед вставкой — 80% проблем с соединением связаны с грязными оптическими разъемами
- Соблюдайте стандартные меры предосторожности при электростатическом разряде во время установки и обращения
- Не наносите жидкости на оптический разъем; используйте одобренные инструменты и методы очистки
- Используйте только оптоволоконные кабели от NVIDIA или сертифицированные (серия MFP7E10/MFP7E20)
- Убедитесь, что модуль полностью вставлен и зафиксирован, чтобы избежать проблем с тепловым режимом и подключением

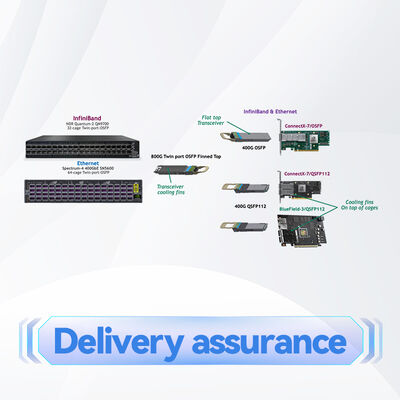

Матрица совместимости
| Тип устройства | Поддерживаемые платформы |
|---|---|
| Коммутаторы InfiniBand | NVIDIA Quantum-2 (с двухпортовыми трансиверами OSFP) |
| Коммутаторы Ethernet | NVIDIA Spectrum-4 (с двухпортовыми трансиверами OSFP) |
| Адаптеры | ConnectX-7 / OSFP (этот модуль) |
| DPU | Несовместим с BlueField-3 (используйте вариант QSFP112) |
| Рекомендуемые кабели | MFP7E10 (прямой), MFP7E20 (разветвитель) — оба кроссоверные типа B |
Чек-лист покупателя
- Подтвердите, что ваш адаптер поддерживает OSFP (ConnectX-7/OSFP)
- Проверьте требуемую скорость: 400G (прямые кабели) или 200G (разветвительные кабели)
- Выберите подходящий оптоволоконный кабель: MFP7E10 (прямой) или MFP7E20 (разветвительный)
- Убедитесь, что оптоволоконная инфраструктура является многомодовой OM3 или OM4 с разъемами MPO-12/APC
- Убедитесь, что сторона коммутатора использует совместимые двухпортовые трансиверы OSFP
- Проверьте бюджет мощности и охлаждение для модуля OSFP
Сопутствующие продукты
- MMA4Z00-NS — двухпортовый трансивер OSFP 800G 2*400G SR4 (сторона коммутатора)
- MMA1Z00-NS400 — 400G QSFP112 SR4 (совместим с BlueField-3)
- MFP7E10-Nxxx — 4-канальные прямые кроссоверные оптоволоконные кабели
- MFP7E20-Nxxx — разветвительные кроссоверные оптоволоконные кабели 1:2
- Карты адаптеров ConnectX-7 / OSFP
