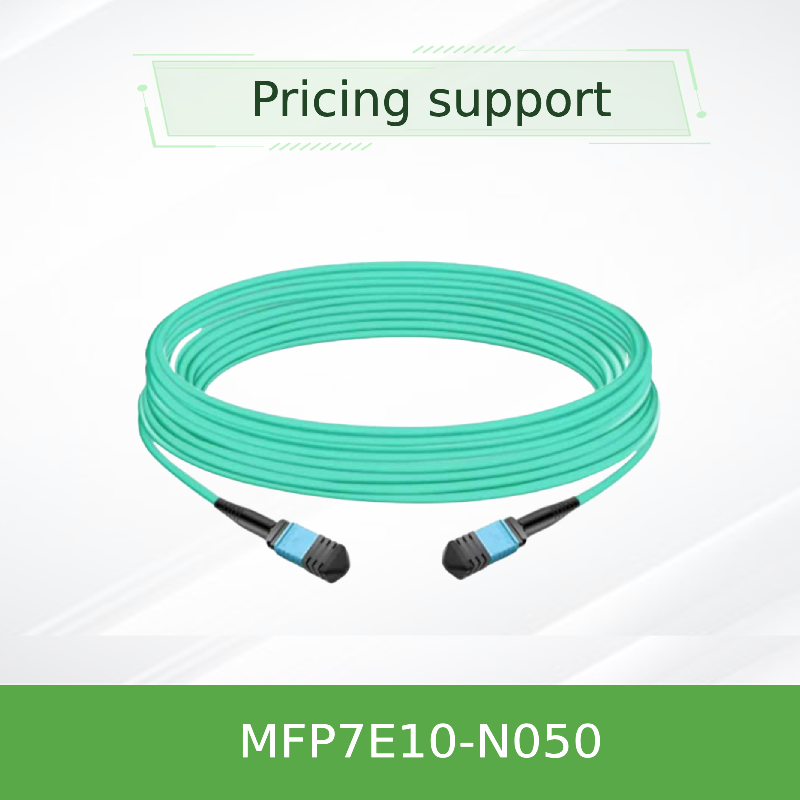

50 м NVIDIA MFP7E10-N050 MPO-12/APC оптический кабель для передатчиков ConnectX-7 / BlueField-3 и OSFP/QSFP112
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E10-N050 (980-9I57Y-00N050) |
| Документ: | MFP7E10-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель: | MFP7E10-N050 | Длина: | 50 m |
|---|---|---|---|
| Тип волокна: | Multimode OM4 | Разъемы: | MPO-12/APC (женщина) |
| Вносимая потеря: | ≤ 0,37 дБ | Возвратная потеря: | ≥ 35 дБ |
| Выделить: | 50 м оптический кабель NVIDIA MPO-12,Оптический кабель NVIDIA ConnectX-7,кабель приемника OSFP QSFP112 |
||
Характер продукции
Оптический кабель NVIDIA MFP7E10-N050 MPO-12/APC
Многомодовый оптоволоконный кабель MPO-12/APC на MPO-12/APC длиной 50 метров, кросс-тип B, OM4 (50/125 мкм). Предназначен для соединений InfiniBand и Ethernet 400G/800G между трансиверами OSFP с двумя портами, OSFP с одним портом и QSFP112.
Обзор продукта
Пассивный оптический кабель серии NVIDIA MFP7E10-Nxxx разработан для межсоединений в центрах обработки данных с высокой плотностью. Модель MFP7E10-N050 (50 м) использует 8 активных волокон в разъеме MPO-12/APC, причем 4 волокна служат силовыми элементами. Угловая полировка (APC) под углом 8 градусов минимизирует обратные отражения, обеспечивая целостность сигнала для высокоскоростных протоколов.
Этот кабель представляет собой кросс-сборку типа B, где передающий канал 1 на одном конце соответствует приемному каналу 12 на противоположном конце — это критически важно для прямого сопряжения трансиверов без дополнительного управления полярностью. Он поддерживает как среды InfiniBand (NDR), так и Ethernet (400GbE/800GbE).
Ключевые особенности
Оптические и физические характеристики
- Многомодовое волокно 50/125 мкм OM4 (длина >30 м)
- Разъемы MPO-12/APC (мама), зеленый корпус
- 8 активных волокон / 4 неактивных (силовые элементы)
- Кросс-полярность типа B
- Оболочка Aqua LSZH / OFNR, диаметр 3,0 ±0,2 мм
Производительность и соответствие стандартам
- Вносимые потери ≤ 0,35 + 0,0004 × L (дБ); для 50 м: ≤ 0,370 дБ
- Обратные потери ≥ 35 дБ
- Минимальный радиус изгиба: 30 мм (в любом месте кабеля)
- Рабочая температура: от 0 °C до 70 °C
- Telcordia GR-1435, IEC 61754-7, ANSI/TIA-6004-5
Технология
Торцевая поверхность APC (Angled Physical Contact) с полировкой под углом 8 градусов критически важна для высокоскоростных оптических соединений: она отклоняет внутренние обратные отражения от лазера трансивера, уменьшая искажение сигнала и ошибки битов. Кабель пассивный и не содержит активной электроники, что обеспечивает низкую задержку и высокую надежность.
NVIDIA указывает для серии MFP7E10-Nxxx максимальную длину соединения до двух оптических патч-панелей (всего 4 соединения разъемов) при сохранении максимальной дальности 50 метров — MFP7E10-N050 является максимальной длиной, поддерживаемой в этих условиях.
Типичные сценарии развертывания
- С коммутатора на коммутатор: Соединение коммутаторов OSFP 800G с двумя портами в топологиях spine-leaf на больших расстояниях.
- С коммутатора на адаптер: Подключение коммутаторов OSFP к адаптерам ConnectX-7 или BlueField-3 DPU с использованием трансиверов OSFP или QSFP112.
- Разветвление 400G/800G: Используется с трансиверами OSFP с двумя портами для поддержки двух 4-канальных соединений 400G.
- Кластеры ИИ и HPC, требующие низколатентного высокопроизводительного соединения GPU-GPU между стойками.
Совместимость
MFP7E10-N050 совместим с трансиверами NVIDIA, включая:
- OSFP с двумя портами: MMA4Z00-NS (800G DR8) для коммутаторов InfiniBand/Ethernet
- OSFP с одним портом: MMA4Z00-NS400 (400G) для адаптеров ConnectX-7
- QSFP112: MMA1Z00-NS400 (400G) для DPU BlueField-3
- Также поддерживает протоколы 400GbE/NDR InfiniBand и NVLink.
Важно: разъемы MPO-12/APC несовместимы с разъемами MPO-12/UPC (синий корпус). Не смешивайте с трансиверами 100G/200G, использующими полировку UPC.
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | MFP7E10-N050 |
| Длина | 50 м (допуск: +2% × L / -0) |
| Тип волокна | Многомодовое OM4 (50/125 мкм) для длины >30 м |
| Тип разъема | MPO-12/APC (мама) на MPO-12/APC (мама), зеленый корпус |
| Активные волокна | 8 (4 Tx, 4 Rx) |
| Полярность | Кросс типа B |
| Вносимые потери (макс.) | ≤ 0,35 + 0,0004 × L (дБ) → 0,370 дБ @ 50 м |
| Обратные потери (мин.) | ≥ 35 дБ |
| Диаметр кабеля | 3,0 ± 0,2 мм |
| Мин. радиус изгиба | 30 мм (в любом месте кабеля) |
| Оболочка | Aqua, LSZH / OFNR |
| Рабочая температура | 0 °C до 70 °C |
| Температура хранения | -40 °C до 85 °C |
| Влажность (без конденсации) | 10% - 85% RH |
| Стандарты | GR-1435, IEC 61754-7, ANSI/TIA-6004-5 |
Руководство по выбору
| Заказной номер | Описание | Длина |
|---|---|---|
| MFP7E10-N003 | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC на MPO12 APC | 3 м |
| MFP7E10-N005 | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC на MPO12 APC | 5 м |
| MFP7E10-N007 | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC на MPO12 APC | 7 м |
| MFP7E10-N010 | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC на MPO12 APC | 10 м |
| MFP7E10-N015 | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC на MPO12 APC | 15 м |
| MFP7E10-N020 | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC на MPO12 APC | 20 м |
| MFP7E10-N025 | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC на MPO12 APC | 25 м |
| MFP7E10-N030 | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC на MPO12 APC | 30 м |
| MFP7E10-N035 | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC на MPO12 APC | 35 м |
| MFP7E10-N040 | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC на MPO12 APC | 40 м |
| MFP7E10-N050 | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC на MPO12 APC | 50 м |
Преимущества
- Низкие потери и высокие обратные потери: Обеспечивают чистые оптические сигналы для модуляции PAM4 400G/800G.
- Полировка APC: Минимизирует отражения, что критически важно для NDR InfiniBand и Ethernet 800G.
- Кросс типа B: Упрощает прямое сопряжение трансиверов; нет необходимости в адаптерах для смены полярности.
- Оболочка LSZH/OFNR: Низкое дымовыделение и огнестойкость, подходит для платумных и стояковых пространств.
- Сертифицировано NVIDIA: Протестировано и рекомендовано для семейств ConnectX-7, BlueField-3 и Spectrum.
- Максимальная дальность: Длина 50 м является максимальной, поддерживаемой с двумя патч-панелями (4 соединения разъемов) согласно спецификации NVIDIA.
Часто задаваемые вопросы
Совместим ли этот кабель с трансиверами QSFP112?
Да, при использовании с соответствующим трансивером NVIDIA QSFP112 400G (например, MMA1Z00-NS400) на стороне адаптера.
Могу ли я использовать его с разъемами MPO-12/UPC?
Нет. MPO-12/APC (зеленый корпус) механически и оптически несовместим с MPO-12/UPC (синий корпус). Их совместное использование может повредить торцевые поверхности разъемов.
Является ли 50 м максимальной дальностью для этого кабеля?
Да, согласно спецификациям NVIDIA, MFP7E10-N050 является самым длинным вариантом в этой серии, поддерживая общую длину линии до 50 м при включении до двух оптических патч-панелей (4 соединения разъемов).
Чувствителен ли кабель к электростатическому разряду?
Нет, кабель не имеет проводящих частей. Однако при работе с трансиверами применяются стандартные меры предосторожности от электростатического разряда.
Меры предосторожности при обращении
- Держите защитные колпачки на разъемах до установки, чтобы предотвратить загрязнение.
- Очистите разъемы кабеля и трансивера с помощью очистителя оптических разъемов перед соединением.
- Избегайте изгиба кабеля ниже радиуса изгиба 30 мм.
- Не подвергайте воздействию жидкостей и не используйте вне номинального температурного диапазона.
- Храните при температуре от -40 °C до 85 °C, когда кабель не используется.
Представление компании
Hong Kong Starsurge Group Co., Limited является технологически ориентированным поставщиком сетевого оборудования, ИТ-услуг и решений по интеграции систем. Основанная в 2008 году, компания обслуживает клиентов по всему миру, предлагая такие продукты, как сетевые коммутаторы, сетевые карты, точки беспроводного доступа, контроллеры, кабели и сопутствующее сетевое оборудование.
При поддержке опытной команды продаж и технических специалистов Starsurge обслуживает такие отрасли, как государственное управление, здравоохранение, производство, образование, финансы и корпоративный сектор. Мы предлагаем решения IoT, системы управления сетями, разработку пользовательского программного обеспечения, многоязычную поддержку и глобальную доставку.
Ключевые факты в обзоре
Разъем и полярность: MPO-12/APC (мама), кросс типа B, зеленый корпус
Волокно и длина: Многомодовое OM4, 50 м (164 фута), 8 активных волокон
Оптические характеристики: IL ≤ 0,370 дБ, RL ≥ 35 дБ
Соответствие стандартам: GR-1435, IEC 61754-7, OFNR/LSZH
Матрица совместимости
| Трансивер / Устройство | Тип порта | Совместимо |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP с двумя портами | Да |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (один порт) | Да |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | Да |
| ConnectX-7 / BlueField-3 | OSFP / QSFP112 | Да |
| Трансиверы MPO-12/UPC (100G/200G) | MPO-12/UPC | Нет (другая полировка) |
Чек-лист покупателя
- Подтвердите тип порта трансивера: OSFP, OSFP с двумя портами или QSFP112
- Проверьте полировку разъема: MPO-12/APC (зеленый корпус) против UPC (синий корпус)
- Проверьте требуемую длину кабеля — MFP7E10-N050 имеет длину 50 метров
- Убедитесь в типе волокна: многомодовое OM4 для длин >30 м
- Спланируйте управление кабелями: минимальный радиус изгиба 30 мм
- Учтите вносимые потери патч-панели: допускается до 4 соединений разъемов
