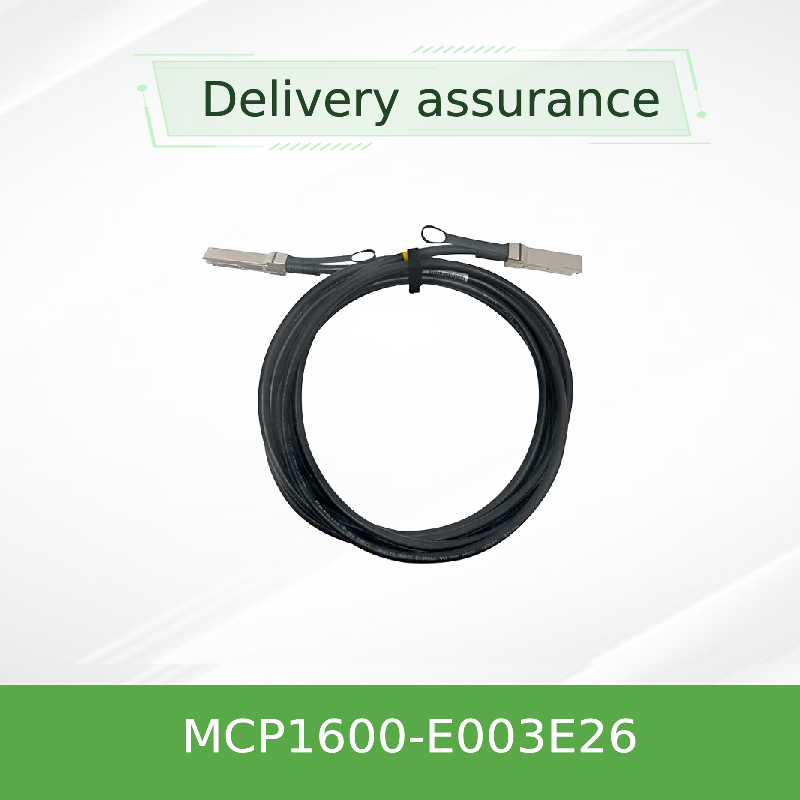

Пассивный кабель Mellanox MCP1600-E003E26 100Gb/s QSFP28 DAC – 3 м, 26AWG, EDR InfiniBand
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCP1600-E003E26 |
| Документ: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ | Технология: | Infiniband |
| Тип: | CABLE MELLANOX AOC | Длина кабеля: | 3 метра |
| Имя: | Кабель Mellanox DAC MCP1600-E003E26 IB EDR 100 Гбит/с 4x 25G-NRZ QSFP28 LSZH 3 м 26AWG Сетевой кабел | Ключевое слово: | Cable Cable Mellanox |
| Выделить: | Кабель DAC Mellanox QSFP28 3 м,Пассивный кабель InfiniBand 100Gb/s,Сетевой кабель EDR 26AWG |
||
Характер продукции
Пассивный DAC-кабель Mellanox MCP1600-E003E26 100 Гбит/с QSFP28
3-метровый пассивный медный кабель • 26 AWG • EDR InfiniBand • 100 Гбит/с
Надежное, экономичное решение для межсоединений ближнего действия со скоростью 100 Гбит/с для приложений EDR InfiniBand и Ethernet. Горячеподключаемый форм-фактор QSFP28, низкое энергопотребление (<0,1 Вт) и высокая целостность сигнала для центров обработки данных и высокопроизводительных вычислительных сред.Обзор продукта
Mellanox MCP1600-E003E26 — это пассивный медный кабель прямого подключения (DAC) QSFP28 со скоростью 100 Гбит/с, разработанный для высокоплотных межсоединений с низкой задержкой. Он оснащен четырьмя высокоскоростными медными парами, работающими на скорости 25 Гбит/с на линию, обеспечивая общую пропускную способность 100 Гбит/с. Этот 3-метровый кабель имеет калибр 26 AWG и оснащен стандартными разъемами QSFP28. Он полностью соответствует стандартам SFF-8665 и SFF-8636, обеспечивая бесшовную совместимость с коммутаторами, адаптерами Mellanox и другими системами с поддержкой QSFP28. Оболочка LSZH (низкое дымовыделение, отсутствие галогенов) и соответствие RoHS делают его пригодным для использования в корпоративных и «зеленых» центрах обработки данных.
Ключевые особенности
Общая скорость передачи данных 100 Гбит/с (4 × 25 Гбит/с)
- Форм-фактор QSFP28, соответствует SFF-8665
- Пассивная медь - нулевое энергопотребление для формирования сигнала
- Однополярное напряжение питания 3,3 В (Vcc 3,135-3,465 В)
- Рабочая температура корпуса от 0°C до 70°C
- Коэффициент ошибок по битам (BER) < 1E-15 с системами Mellanox
- Горячеподключаемый, управление I²C через SFF-8636Оболочка LSZH, соответствует RoHS, печатная плата без свинца и галогенов
- Строгое производственное тестирование для надежности «из коробки»
- 1 год ограниченной гарантии на оборудование
- Технология и целостность сигнала
- Пассивные медные кабели Mellanox используют прецизионную конструкцию из двухжильной меди с оптимизированным контролем импеданса (номинал 100 Ом) для минимизации отражения сигнала и перекрестных помех. Каждая линия имеет независимое экранирование, а общий кабель имеет оболочку из материала LSZH для снижения дымовыделения и токсичных выбросов в случае пожара. Серия MCP1600 характеризуется задержкой распространения (типично 4,5 нс/м) и обеспечивает превосходные характеристики обратных потерь и вносимых потерь в рабочем диапазоне температур 0-70°C. Встроенная EEPROM хранит атрибуты кабеля и информацию о продукте, позволяя хост-системам автоматически настраивать параметры для оптимальной производительности канала.
Типичные сценарии использования
Высокопроизводительные вычисления (HPC):
Подключение коммутаторов InfiniBand EDR к вычислительным узлам, системам хранения данных и кластерам GPU.
- Центры обработки данных Leaf-Spine: Межсоединения ближнего действия от коммутаторов Top-of-Rack (ToR) к магистральным коммутаторам в сетях Ethernet 100G.
- Корпоративные основные сети: Надежные магистральные каналы внутри или между соседними стойками в корпоративных центрах обработки данных.
- Лаборатории тестирования и разработки: Экономичные, энергоэффективные каналы для прототипирования и проверки производительности.
- СовместимостьMCP1600-E003E26 совместим с любым портом QSFP28/100G, соответствующим стандартам SFF-8665 и SFF-8636. Он протестирован с коммутаторами Mellanox Spectrum™ и Quantum™, адаптерами ConnectX® и DPU BlueField®. Он также работает с коммутаторами и серверами сторонних производителей, оснащенными разъемами QSFP28, при условии, что хост поддерживает пассивные медные DAC. Для оптимальной производительности BER Mellanox рекомендует использовать этот кабель в комплексных системах Mellanox.
Технические характеристики
Параметр
Мин.
| Тип. | Макс. | Ед. изм. | Напряжение питания (Vcc) | 3.135 |
|---|---|---|---|---|
| 3.3 | 3.465 | В | Входное напряжение данных | -- |
| -- | 3.6 | Калибр кабеля: | Потребляемая мощность | -- |
| -- | 3.6 | Калибр кабеля: | Потребляемая мощность | -- |
| -- | Калибр кабеля: | Калибр кабеля: | Рабочая температура корпуса | 0 |
| -- | 70 | Калибр кабеля: | Температура хранения | 5 |
| -- | 85 | Калибр кабеля: | Характеристический импеданс | 5 |
| -- | 85 | Калибр кабеля: | Характеристический импеданс | 90 |
| 100 | 110 | Ω | Задержка распространения (информационная) | -- |
| 4.5 | Калибр кабеля: | нс/м | Калибр кабеля: | 26 AWG |
Длина кабеля: 3 м (±50 мм)
Внешний диаметр: 9,4 ± 0,4 мм
Минимальный радиус изгиба (одиночный): 47 мм
Минимальный радиус изгиба (повторяющийся/сборка): 94 мм
Примечание: Все характеристики основаны на техническом описании Mellanox MCP1600-E0xxEyy. Пожалуйста, подтвердите перед заказом.Руководство по выбору (серия MCP1600)
Номер детали
Длина
| AWG | Оболочка | Описание | MCP1600-E00AE30 | 0,5 м |
|---|---|---|---|---|
| 30 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 | * Все кабели соответствуют RoHS, имеют печатную плату LF/HF и оболочку LSZH. | Преимущества |
| 30 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 | * Все кабели соответствуют RoHS, имеют печатную плату LF/HF и оболочку LSZH. | Преимущества |
| 30 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 | * Все кабели соответствуют RoHS, имеют печатную плату LF/HF и оболочку LSZH. | Преимущества |
| 30 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 | * Все кабели соответствуют RoHS, имеют печатную плату LF/HF и оболочку LSZH. | Преимущества |
| 26 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 | * Все кабели соответствуют RoHS, имеют печатную плату LF/HF и оболочку LSZH. | Преимущества |
| 26 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 | * Все кабели соответствуют RoHS, имеют печатную плату LF/HF и оболочку LSZH. | 4,0 м |
| 26 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 | * Все кабели соответствуют RoHS, имеют печатную плату LF/HF и оболочку LSZH. | Преимущества |
| 26 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 | * Все кабели соответствуют RoHS, имеют печатную плату LF/HF и оболочку LSZH. | Преимущества |
Экономичность:
Пассивная конструкция исключает оптические трансиверы, снижая общую стоимость межсоединений.
- Сверхнизкое энергопотребление:< 0,1 Вт на канал, идеально подходит для энергоэффективных центров обработки данных.
- Нулевая задержка: Прямой медный путь исключает задержки пересинхронизации или преобразования сигнала.
- Надежная целостность сигнала: Экранированные пары и точный контроль импеданса обеспечивают BER < 1E-15.
- Простота развертывания: Горячеподключаемые, предварительно протестированные и автоматически распознаваемые хост-системами.Экологическая ответственность:
- Материалы LSZH, RoHS и без галогенов поддерживают инициативы «зеленых» ИТ.Сервис и поддержка
- Hong Kong Starsurge Group предоставляет комплексную предпродажную и послепродажную поддержку для DAC-кабелей Mellanox. Услуги включают:Технические консультации:
Проверка совместимости, подбор длины/диаметра кабеля и рекомендации по развертыванию.
Глобальная логистика:
- Быстрая доставка с отслеживанием в более чем 60 стран с безопасной упаковкой.Гарантия:
- 1 год ограниченной гарантии на оборудование, покрывающей ремонт или замену деталей.Поддержка RMA:
- Адаптеры Mellanox ConnectX®-5 / -6Часто задаваемые вопросы (FAQ)
- В: Какова максимальная скорость передачи данных MCP1600-E003E26?О: 100 Гбит/с (4 линии × 25 Гбит/с) - подходит для EDR InfiniBand и Ethernet 100G.
В: Совместим ли этот кабель с коммутаторами, не являющимися Mellanox?
О: Да, любой порт QSFP28, соответствующий SFF-8665 и SFF-8636, может использовать этот пассивный DAC. Однако для гарантированной производительности BER Mellanox рекомендует комплексные системы Mellanox.
В: Каков диапазон рабочих температур?
О: Температура корпуса от 0°C до 70°C; хранение от -40°C до 85°C.
В: Требует ли этот кабель внешнего питания?
О: Нет, он пассивный и потребляет только Vcc для EEPROM (< 0,1 Вт).
В: Каков минимальный радиус изгиба?
О: Одиночный изгиб: 47 мм; повторяющийся/сборочный изгиб: 94 мм (10 × внешний диаметр).
Меры предосторожностиНе сгибайте кабель за пределы указанного минимального радиуса изгиба, особенно вблизи разъема (сборочный изгиб).
Избегайте натяжения или нагрузки на кабель во время установки; используйте соответствующее управление кабелями.
Убедитесь, что порт хоста совместим с QSFP28 и поддерживает пассивные медные DAC.
Храните в сухом, температурно-контролируемом помещении в диапазоне от -40°C до 85°C.
- Перед установкой проверьте разъемы на наличие грязи или повреждений; при необходимости используйте одобренные чистящие средства.
- О компании Hong Kong Starsurge Group
- Hong Kong Starsurge Group Co., Limited — технологически ориентированный поставщик сетевого оборудования, ИТ-услуг и решений по системной интеграции. Основанная в 2008 году, компания обслуживает клиентов по всему миру, предлагая такие продукты, как сетевые коммутаторы, сетевые карты, точки доступа Wi-Fi, контроллеры, кабели и сопутствующее сетевое оборудование. Опираясь на опытную команду продаж и технических специалистов, Starsurge поддерживает такие отрасли, как государственное управление, здравоохранение, производство, образование, финансы и корпоративный сектор. Компания также предлагает решения IoT, системы управления сетями, разработку пользовательского программного обеспечения, многоязычную поддержку и глобальную доставку. Придерживаясь клиентоориентированного подхода, Starsurge фокусируется на надежном качестве, оперативном обслуживании и индивидуальных решениях, которые помогают клиентам создавать эффективную, масштабируемую и надежную сетевую инфраструктуру.
- Ключевые факты
- Продукт:
Mellanox MCP1600-E003E26
Тип:
Пассивный DAC, QSFP28
- Скорость передачи данных: 100 Гбит/с (4×25G)
- Длина: 3 м (26 AWG)
- Соответствие: SFF-8665, SFF-8636
- Оболочка: LSZH, RoHS
- Гарантия: 1 год ограниченная
- Матрица совместимостиКоммутаторы Mellanox Quantum™ / Spectrum™
- Адаптеры Mellanox ConnectX®-5 / -6Платформы DPU BlueField®
Порты QSFP28 сторонних производителей (SFF-8665)
- InfiniBand EDR / Ethernet 100G
- Чек-лист покупателя
- ✓ Подтвердите требуемую длину (3 м, 26 AWG)
- ✓ Проверьте, поддерживает ли порт хоста пассивный медный DAC
- ✓ Проверьте диапазон рабочих температур (0-70°C)
✓ Убедитесь, что оболочка LSZH подходит для вашей среды
- ✓ Запросите политику RMA и наличие на складе
