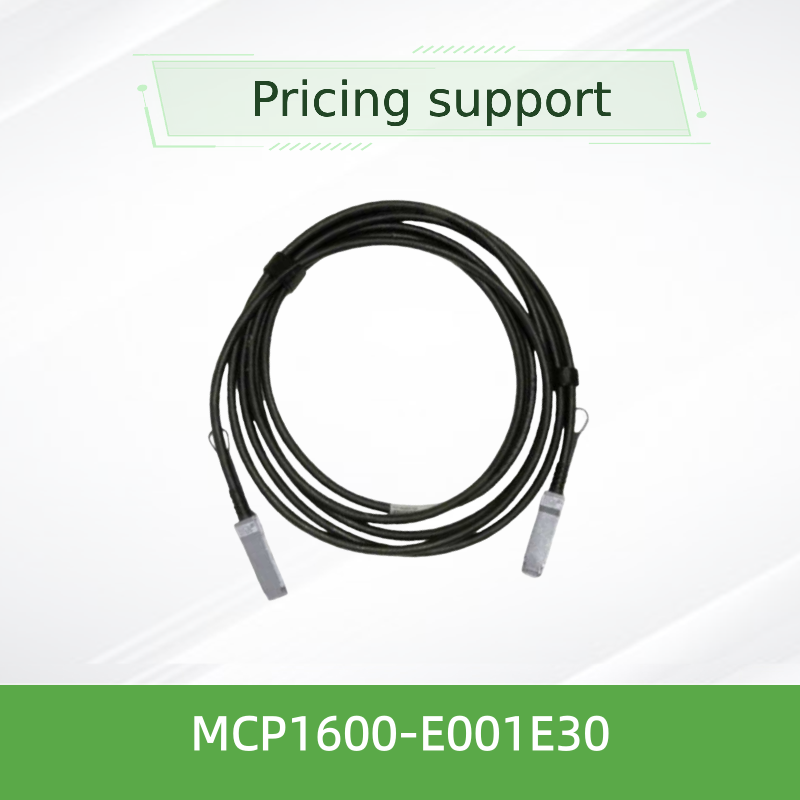

Mellanox MCP1600-E001E30 100Gb/s QSFP28 Пассивный DAC кабель 1m, 30AWG, EDR InfiniBand
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCP1600-E001E30 |
| Документ: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ | Технология: | Infiniband |
| Тип: | CABLE MELLANOX AOC | Длина кабеля: | 3 метра |
| Имя: | Кабель Mellanox DAC MCP1600-E003E26 IB EDR 100 Гбит/с 4x 25G-NRZ QSFP28 LSZH 3 м 26AWG Сетевой кабел | Ключевое слово: | Cable Cable Mellanox |
| Выделить: | Mellanox QSFP28 DAC кабель 100 Гбит/с,1 м пассивного кабеля DAC EDR InfiniBand,30AWG кабель Nvidia с гарантией |
||
Характер продукции
Обзор продукции
Mellanox MCP1600-E001E30 представляет собой кабель QSFP28 с пассивным прямым присоединением (DAC) из меди на 100 Gb/s, предназначенный для высокой плотности и низкой задержки.Он оснащен четырьмя высокоскоростными медными парами, работающими со скоростью 25 Гбит/с на полосуЭтот 1-метровый кабель использует размеры 30 AWG и завершается с промышленными стандартными разъемами QSFP28.
Полностью соответствует стандартам SFF-8665 и SFF-8636, обеспечивая бесперебойную совместимость с коммутаторами Mellanox, адаптерами и другими системами QSFP28.Костюм LSZH (Low Smoke Zero Halogen) и соответствие RoHS делают его подходящим для развертывания корпоративных и экологически чистых центров обработки данных.
Ключевые особенности
- Совокупная скорость передачи данных 100 Гбит/с (4 × 25 Гбит/с)
- Форм-фактор QSFP28, соответствующий SFF-8665
- Пассивная медь - нулевое энергопотребление для сигнальной кондиционирования
- 3.3V однократное напряжение питания (Vcc 3,135 ∼3,465V)
- Температура рабочего корпуса от 0 до 70 °C
- Битовая погрешность (BER) < 1E-15 с системами Mellanox
- Горяче-подключаемый, управление I2C через SFF-8636
- LSZH куртка, RoHS совместимая, без свинца и без галогена PCB
- Строгое испытание производительности на надежность
- 1-летняя ограниченная гарантия на оборудование.
Технология и целостность сигнала
Пассивные медные кабели Mellanox используют высокоточную двухосевую медную конструкцию с оптимизированным контролем импеданса (100Ω номинального) для минимизации отражения сигнала и перекрестного звука.Каждая полоса защищена отдельно., а весь кабель покрыт материалом LSZH для уменьшения выбросов дыма и токсичных веществ в случае пожара.
Серия MCP1600 характеризуется задержкой распространения (типично 4,5 нс / м) и поддерживает отличные показатели потери возвращения и потери вставки в рабочем диапазоне 0 ̊70 ° C.Интегрированная EEPROM хранит атрибуты кабеля и информацию о продукте, что позволяет хост-системам автоматически настраивать параметры для оптимальной производительности связи.
Типичные задания
- Высокопроизводительные вычисления (HPC):Подключение коммутаторов InfiniBand EDR к вычислительным узлам, системам хранения и кластерам GPU
- Центр обработки данных Лиф-Спин:Краткочастотные межконтактные соединения верхней части стойки (ToR) с спинным переключателем в тканях 100G Ethernet
- Сетевые сети корпоративной базы:Надежные магистральные связи внутри или между соседними стойками в корпоративных дата-центрах
- Лаборатории тестирования и разработки:Эффективные по стоимости и маломощные связи для создания прототипов и проверки производительности
Совместимость
MCP1600-E001E30 совместим с любым портом QSFP28/100G, который соответствует стандартам SFF-8665 и SFF-8636.и BlueField® DPUОн также работает с коммутаторами третьих сторон и серверами, оснащенными клетками QSFP28, при условии, что хост поддерживает пассивные медные DAC.
Спецификации
| Параметр | Минуты | Типичный | Макс | Единица |
|---|---|---|---|---|
| Напряжение питания (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Входное напряжение данных | -Нет.3 | — | 3.6 | V |
| Входное напряжение управления | -Нет.3 | — | 3.6 | V |
| Потребление энергии | — | — | 0.1 | W |
| Температура рабочего корпуса | 0 | — | 70 | °C |
| Температура хранения | -40 | — | 85 | °C |
| Относительная рабочая влажность | 5 | — | 85 | % |
| Characteristic impedance Характеристический импеданс | 90 | 100 | 110 | Ω |
| Задержка распространения (информативная) | — | 4.5 | — | ns/m |
Размер кабеля:30 AWG
Длина кабеля:1 м (± 25 мм)
Внешний диаметр:7.1 ± 0,35 мм
Минимальный радиус изгиба (один):35.5 мм
Минимальный радиус изгиба (повторяющийся/сборка):71 мм
Длина кабеля:1 м (± 25 мм)
Внешний диаметр:7.1 ± 0,35 мм
Минимальный радиус изгиба (один):35.5 мм
Минимальный радиус изгиба (повторяющийся/сборка):71 мм
Примечание: все спецификации основаны на данных Mellanox MCP1600-E0xxEyy. Пожалуйста, подтвердите перед заказом.
Руководство по выбору (серия MCP1600)
| Номер части | Длина | AWG | Куртка | Описание |
|---|---|---|---|---|
| MCP1600-E00AE30 | 0.5м | 30 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 |
| MCP1600-E001E30 | 1.0м | 30 | LSZH | Черный, EDR, 100Gb/s QSFP28 (эта модель) |
| MCP1600-E01AE30 | 1.5м | 30 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 |
| MCP1600-E002E30 | 2.0м | 30 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 |
| MCP1600-E02AE26 | 2.5м | 26 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 |
| MCP1600-E003E26 | 3.0м | 26 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 |
| MCP1600-E004E26 | 4.0м | 26 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 |
| MCP1600-E005E26 | 5.0м | 26 | LSZH | Черный, EDR, 100 Гбит/с QSFP28 |
* Все кабели соответствуют требованиям RoHS, с LF / HF PCB и LSZH jack.
Преимущества
- Снижение затрат:Пассивный дизайн исключает оптические приемопередатчики, снижая общие затраты на взаимосвязь
- Ультра низкая мощность:< 0,1 Вт на ссылку, идеально подходит для энергочувствительных центров обработки данных
- Наказание за нулевую задержку:Прямой медный путь избегает задержек повторного времени или конверсии сигнала
- Надежная целостность сигнала:Защищенные пары и точное управление импеданцией обеспечивают BER < 1E-15
- Легкое развертывание:Горячая подключка, предварительно протестированная и автоматически распознаваемая хост-системами
- Ответственность за окружающую среду:LSZH, RoHS и материалы без галогена поддерживают инициативы в области экологически чистых ИТ
Часто задаваемые вопросы (FAQ)
Вопрос: Какова максимальная скорость передачи данных MCP1600-E001E30?
A: 100 Гбит/с (4 полосы × 25 Гбит/с)
Вопрос: Совместим ли этот кабель с коммутаторами, не являющимися Mellanox?
Ответ: Да, любой порт QSFP28, соответствующий SFF-8665 и SFF-8636, может использовать этот пассивный DAC. Однако для гарантированной производительности BER Mellanox рекомендует системы Mellanox от конца к концу.
Вопрос: Какой диапазон температуры работы?
Ответ: температура корпуса от 0 до 70 °C; хранение от -40 до 85 °C.
Вопрос: Этот кабель требует внешнего питания?
Ответ: Нет, это пассивное устройство и использует только Vcc для EEPROM (< 0,1 Вт).
Вопрос: Каков минимальный радиус изгиба?
A: Одноразовый изгиб: 35,5 мм; повторяющийся / сборный изгиб: 71 мм (10 × внешний диаметр).
Предупреждения
- Не сгибайте кабель за пределы указанного минимального радиуса изгиба, особенно вблизи соединителя (изгиба сборки)
- Во время установки избегайте тяги или напряжения кабеля; используйте соответствующее управление кабелем
- Убедитесь, что порт хоста совместим с QSFP28 и поддерживает пассивные медные DAC
- Хранить в сухой, контролируемой температуре среде в пределах от -40°C до 85°C
- Перед вставкой проверяйте соединители на наличие грязи или повреждений; при необходимости используйте одобренные средства очистки
О Гонконгской группе Starsurge
Hong Kong Starsurge Group Co., Limited - поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений, основанный в 2008 году.Компания обслуживает клиентов по всему миру с продуктами, включая сетевые коммутаторы, NIC, беспроводные точки доступа, контроллеры, кабели и соответствующее сетевое оборудование.
При поддержке опытной команды по продажам и технике Starsurge поддерживает такие отрасли, как правительство, здравоохранение, производство, образование, финансы и предприятия.Компания также предлагает решения IoT, системы управления сетью, разработки пользовательского программного обеспечения, многоязычная поддержка и глобальная доставка.
Основные факты
Продукт:Меланокс MCP1600-E001E30
Тип:Пассивный DAC, QSFP28
Скорость передачи данных:100 Гбит/с (4×25 Г)
Длина:1 м (30 AWG)
Соответствие:SFF-8665, SFF-8636
Жакет:LSZH, RoHS
Гарантия:Ограничение на 1 год
Тип:Пассивный DAC, QSFP28
Скорость передачи данных:100 Гбит/с (4×25 Г)
Длина:1 м (30 AWG)
Соответствие:SFF-8665, SFF-8636
Жакет:LSZH, RoHS
Гарантия:Ограничение на 1 год
Матрица совместимости
- Коммутаторы Mellanox QuantumTM / SpectrumTM
- Mellanox ConnectX®-5 / -6 адаптеры
- Платформы BlueField® DPU
- Порты QSFP28 третьей стороны (SFF-8665)
- InfiniBand EDR / 100G Ethernet
Контрольный список покупателя
- ✓ Подтвердите требуемую длину (1м, 30AWG)
- ✓ Проверьте, поддерживает ли хост-порт пассивный медный DAC
- ✓ Проверьте диапазон рабочей температуры (0°70°C)
- ✓ Убедитесь, что куртка LSZH подходит для вашего окружения
- ✓ Запросить политику RMA и наличие запасов
