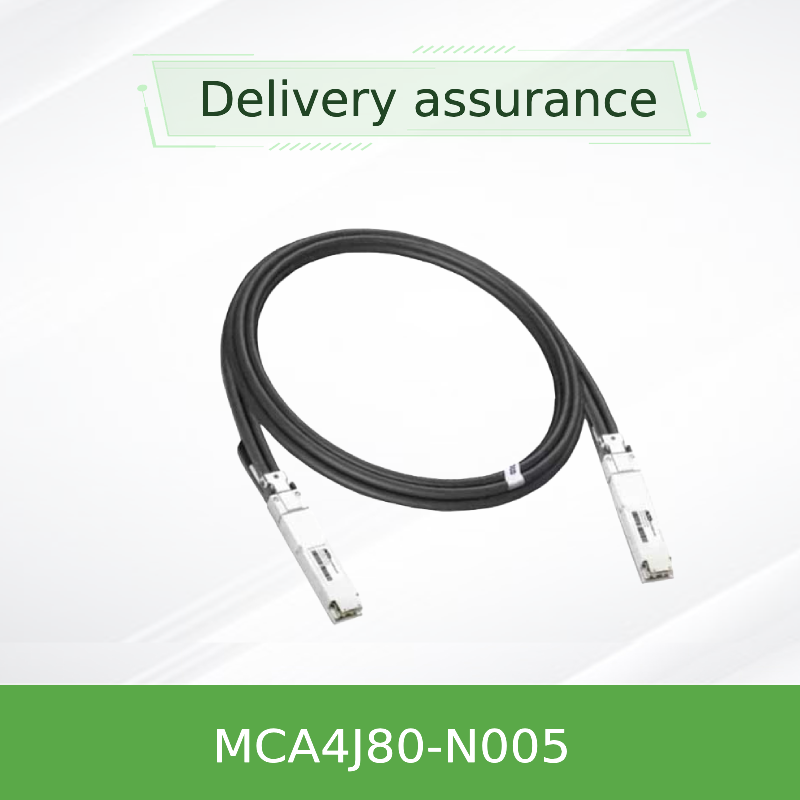

NVIDIA MCA4J80-N005 800Gb/s OSFP активный медный кабель 5m Twin-Port ACC для InfiniBand NDR
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCA4J80-N005 (980-9I602-00N005) |
| Документ: | MCA4J80-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ | Технология: | Infiniband |
| тип: | Cable Cable Mellanox | Длина кабеля: | 5 метров |
| Имя: | Cable Cable Mellanox Active Copper Cable IB Twin Port NDR 800GB/S OSFP 5 метров MCA4J80-N005 | ключевое слово: | Cable Cable Mellanox |
| Выделить: | NVIDIA OSFP активный медный кабель,Кабель NDR InfiniBand 800 Гбит/с,Кабель ACC с двумя портами длиной 5 м |
||
Характер продукции
NVIDIA MCA4J80-N005 800Gb/s OSFP активный медный кабель
NVIDIA MCA4J80-N005 представляет собой 5-метровый активный медный кабель (ACC) с двухпортовым разъемом OSFP на одном конце и двухпортовым разъемом OSFP на другом.Разработан для коммутаторов NVIDIA Quantum-2 InfiniBand и Spectrum-4 Ethernet, этот ACC объединяет пре-эквалайзерные ИС для расширения охвата до 5 метров при сохранении сверхнизкой задержки и только 1,5 Вт мощности на один конец.
800 Гбит/с
Совокупная пропускная способность
2х400G
Полный дуплекс
1.5W
Мощность на конец
5 м
Максимальная длина
Обзор продукции
Серия NVIDIA MCA4J80 представляет собой новый класс активных медных кабелей (ACC), которые преодолевают разрыв между пассивными DAC и оптическими решениями.MCA4J80-N005 использует встроенные эквалайзерные интерфейсы на каждом конце, чтобы компенсировать деградацию сигнала в течение более длительных пробегов меди, обеспечивающий совокупную пропускную способность 800 Гбит/с на расстояниях до 5 метров с почти такой же низкой задержкой, как у пассивных DAC.
Ключевые особенности
- Совокупная скорость передачи данных 800 Гбит/с¢ двухпортовая конфигурация OSFP на 2x400Gb/s
- Активный медный кабель (ACC)Интегрированные пре-эквализаторы увеличивают дальность до 5 метров.
- Ультранизкая задержкаЗначительно ниже, чем AOC, почти соответствует пассивной производительности DAC
- Низкое потребление энергииТолько 1,5 Вт максимум в конце
- длина 5 метров26AWG, диаметр кабеля 8,9 мм.
- Температура рабочего корпуса0°C - 70°C; хранение -40°C - 85°C
- Куртка LSZH (Low Smoke Zero Halogen)Соответствует требованиям RoHS, не содержит свинца и галогенов
- Коннекторы OSFP, подключаемые к электричеству
- Автоматическое обнаружение протоколаПоддерживает InfiniBand NDR и Ethernet 800 GbE
- Интерфейс управления I2C, соответствующий SFF-8636¢ EEPROM для идентификации и конфигурации продукции
Технические спецификации
| Параметр | Спецификация (MCA4J80-N005) |
|---|---|
| Модель продукта | MCA4J80-N005 |
| Тип кабеля | Активный медный кабель (ACC) с эквалайзерными интегральными узлами |
| Коэффициент данных | Совокупность 800 Гбит/с (2x400 Гбит/с) |
| Форма фактора | OSFP в OSFP (двойной порт в двойной порт) |
| Длина | 5 метров (толерантность ±50 мм для длины ≥2 м) |
| Измеритель провода | 26AWG (2x8 пар) |
| Диаметр кабеля | 80,9 ± 0,03 мм |
| Модуляция | 8 полос 100G-PAM4 на порт |
| Напряжение питания (Vcc) | 3.135В 3.465В (типично 3.3В) |
| Потребление энергии | 1Максимально 5 Вт на один конец |
| Операционная температура | от 0°C до 70°C |
| Температура хранения | -40°C до 85°C |
Руководство по выбору и информация о заказе
| Номер части | Длина | Тип соединителя | AWG | Описание |
|---|---|---|---|---|
| MCA4J80-N003 | 3 м | Плитки к плиткам | 30AWG | Активный медный кабель, 800 Гбит/с, OSFP с двумя портами |
| MCA4J80-N004 | 4 м | Плитки к плиткам | 30AWG | Активный медный кабель, 800 Гбит/с, OSFP с двумя портами |
| MCA4J80-N005 | 5 м | Плитки к плиткам | 26AWG | Активный медный кабель, 800 Гбит/с, расширенный охват |
| MCA4J80-N003-FLT | 3 м | Плоская к плоской | 30AWG | Для систем DGX H100 Cedar |
| MCA4J80-N003-FTF | 3 м | Плоские или пёстрые | 30AWG | Переключатель (с крыльями) на DGX H100 (плоский) |
Совместимость
| Платформа NVIDIA | Тип порта | Статус совместимости | Рекомендуемый вариант |
|---|---|---|---|
| Квант-2 QM9700 / QM9790 | OSFP с двумя портами (с плавниками) | Полностью квалифицированный | Стандартный плавник |
| Спектр-4 SN5600 | OSFP 800G (с плавниками) | Полностью квалифицированный | Стандартный плавник |
| DGX H100 Цедр | ОСФП плоская клетка | Квалифицированный | - FLT или - FTF вариант |
| Адаптер ConnectX-7 OSFP | OSFP | Совместимость до 400G на порт | Стандартный плавник |
Часто задаваемые вопросы
В: В чем разница между ACC и пассивным DAC?
A: ACC добавляет эквалайзерные интерфейсы с низкой мощностью на каждом конце, чтобы компенсировать потерю сигнала, что позволяет более длинный охват (5 м против 2 м для пассивного) при сохранении низкой задержки и умеренной мощности (1,5 Вт на конец).
Вопрос: Совместим ли MCA4J80-N005 с коммутаторами Ethernet?
A: Да, прошивка ACC автоматически обнаруживает протокол InfiniBand или Ethernet и настраивает его соответственно.
Вопрос: Какова максимальная длина этой серии ACC?
Ответ: 5 метров (MCA4J80-N005). Для длин до 2 м используйте пассивный DAC (серия MCP4Y10) для наименьшей мощности. Для длин выше 5 м рассмотрите AOC или оптические передатчики.
Контрольный список покупателя
- ✓ Необходимая длина: 3 м, 4 м или 5 м ✓ ACC оптимален для расстояний от 2 м до 5 м
- ✓ Тип соединителя: с плавниками для стандартных переключателей с воздушным охлаждением; плоский или плоский для DGX H100
- ✓ Протокол: InfiniBand или Ethernet MCA4J80 автоматически обнаруживает, без необходимости настройки
- ✓ Энергобюджет: 1,5 Вт на один конец
- ✓ Управление кабелями: убедитесь, что место сборки (156 мм для комбинированного конца) подходит к свободному пространству двери стойки
- ✓ Экологическое: подтвердить, что диапазон температуры работы от 0 до 70 °C соответствует требованиям центра обработки данных
