NVIDIA MFA1A00-C050 – 100G AOC для центров обработки данных и сетей Ethernet
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFA1A00-C050 |
| Документ: | MFA1A00-xxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | Новое и оригинальное | Время выполнения: | Согласно запасу |
| Технология: | Ethernet | Длина: | 5 м |
| Напряжение питания: | -0.3-3.6 | Входное напряжение данных: | -0.3-4.465 |
| Выделить: | Кабель NVIDIA 100G AOC для центров обработки данных,Кабель NVIDIA AOC для сетей Ethernet,Кабель NVIDIA MFA1A00-C050 100G |
||
Характер продукции

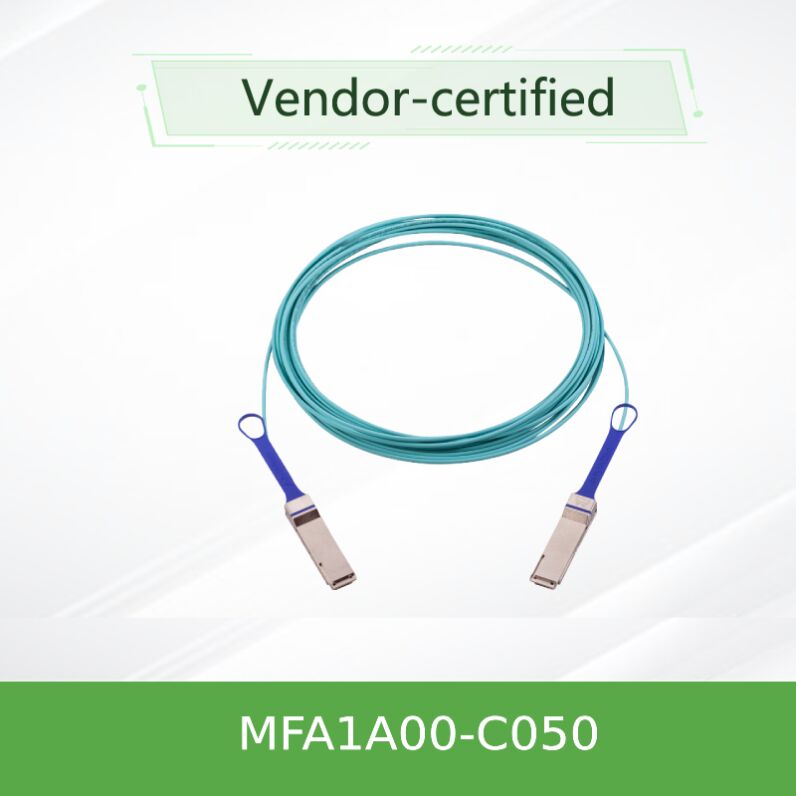

NVIDIA MFA1A00-C050 100G активный оптический кабель для сетей Ethernet и дата-центров
NVIDIA MFA1A00-C050 представляет собой высокопроизводительный QSFP28 активный оптический кабель (AOC), предназначенный для 100 Гб/с Ethernet (100 ГбЭ) и InfiniBand EDR систем.Этот 50-метровый вариант обеспечивает расширенный охват до 100 метров при сохранении отличной целостности сигнала и низкого расхода энергии.
Ключевые особенности
- Сверхнизкое потребление энергии (типично 2,2 Вт на конец с повторным замещением времени)
- До 100 метров протяженности на мультимодных волокнах
- Конструкция, соответствующая SFF-8665
- Избираемое переустановление по полосе для оптимальной производительности
- Цифровая диагностика и программируемая целостность сигнала
- Совокупная скорость передачи данных до 100 Гбит/с (4 полосы × 25,78 Гбит/с)
- Программируемая амплитуда выхода Rx и предварительный акцент
- Программируемый эквалайзер ввода Tx для потерь хост-ссылок
- Куртка LSZH (Low Smoke Zero Halogen) для безопасности
- Соответствует требованиям RoHS и подключается к электричеству
Обзор продукции
Этот активный оптический кабель, использующий технологию многомодных волокон на основе VCSEL, обеспечивает расширенный охват при сохранении отличной целостности сигнала.соединение между стойками;В серии MFA1A00 предлагается программируемое перезагрузка, уравнение ввода и предварительный акцент вывода для оптимизации производительности ссылки в различных средах.
Технология и целостность сигнала
MFA1A00-C050 использует расширенные функции ретайминга и выравнивания для преодоления нарушений канала.Каждая полоса включает в себя схему часов и восстановления данных (CDR), которую можно обойти для устаревших или более низких скоростей сигнализацииПрограммируемый эквалайзер ввода передатчика компенсирует потери ПКБ хозяина, в то время как амплитуда вывода программируемого приемника и предварительный акцент обеспечивают чистую передачу сигнала.
Типичные задания
- Соединение центра обработки данных:Подключение верхних переключателей к концам ряда агрегатных переключателей в пределах 100 м
- Высокопроизводительные вычисления (HPC):InfiniBand EDR ткани для вычислительных и кластеров хранения данных, требующих низкой задержки и высокой пропускной способности
- Облачные и корпоративные сети:Архитектура Spine-Leaf 100GbE, снижающая мощность и стоимость по сравнению с медными DAC за 5 м
- Крайние вычислительные узлы:Надежные оптические соединения в стеллажах с ограниченным пространством, где важна иммунитет EMI
- СМИ и постпродакшн:Высокоскоростные передачи файлов для общих сред хранения
Технические спецификации
| Параметр | Минуты | Тип | Макс | Единица |
|---|---|---|---|---|
| Коэффициент передачи данных на полосу | -100 ppm | 25.78125 | +100 ppm | Гб/с |
| Напряжение питания (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Рассеивание энергии (с повторным рассеиванием) | — | 2.2 | 2.5 | W |
| Рассеивание энергии (без повторного запуска) | — | 1.5 | 1.8 | W |
| Операционная температура | 0 | — | 70 | °C |
| Диаметр кабеля | 2.8 | 3.0 | 3.2 | мм |
| Минимальный радиус изгиба | 30 | — | — | мм |
Руководство по отбору MFA1A00 серии
| Номер заказа | Скорость передачи данных / протокол | Длина | Описание |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3 м | Активный оптический кабель, Ethernet 100 Гбит/с |
| MFA1A00-C005 | 100GbE | 5 м | Активный оптический кабель, Ethernet 100 Гбит/с |
| MFA1A00-C010 | 100GbE | 10 метров | Активный оптический кабель, Ethernet 100 Гбит/с |
| MFA1A00-C050 | 100GbE | 50 метров | Активный оптический кабель, LSZH, 100 Гбит/с Ethernet |
| MFA1A00-C100 | 100GbE | 100 метров | Активный оптический кабель, Ethernet 100 Гбит/с |
Преимущества
Расширенный охват и низкая мощность
До 100 м без ретрансляторов, меньшая мощность, чем у оптических передатчиков + решение патч-кабеля, экономия энергобюджета переключателя.
Интегритет сигнала в режиме готовности
Программируемое выравнивание, перезагрузка и предварительный акцент на выходе обеспечивают надежные связи в шумной или с потерями среде.
Гибкость работы
Работает как с InfiniBand EDR, так и с 100GbE.
Прямое управление
Полный DDM через SFF-8636: мониторинг температуры, напряжения, оптической мощности и TX bias в режиме реального времени, упрощает техническое обслуживание.
Часто задаваемые вопросы
Вопрос 1: Совместим ли MFA1A00-C050 с моим коммутатором Cisco 100G?
О: Кабель является стандартным QSFP28 AOC. Большинство современных коммутаторов Cisco (Nexus 9300, 9500) с портами 100GbE распознают его.рекомендуем проверить или запросить службу кодирования.
Вопрос 2: В чем разница между операцией с перезагрузкой и без перезагрузки?
A: Retiming повторно синхронизирует и очищает сигнал с помощью CDR, достигая лучшего качества сигнала для 25Gb / s на полосу. Если используются более низкие скорости передачи данных (например, 10Gb / s),CDR можно обойти для экономии энергии (до ~ 1.5W).
Q3: Могу ли я использовать этот кабель для 40GbE или прорывных приложений?
Ответ: Серия MFA1A00 поддерживает 100Gb/s в четырех полосах 25G; она не предназначена для 40GbE. Для 4×25G (QSFP28 до четырех SFP28) проверьте другие продукты NVIDIA AOC.
Ключевые факты на первый взгляд
- Максимальная скорость передачи данных:100 Гбит/с (4×25.78 Г)
- Тип соединителя:QSFP28 до QSFP28
- Тип кабеля:Активные оптические РПФ, LSZH
- Протяженность:До 100 м
- Мощность на конец:2.2W (включается снова)
- Гарантия:3-летний срок (на базе NVIDIA)
Примечание:Несмотря на то, что физический порт является стандартным, некоторые поставщики могут потребовать зашифрованную EEPROM. Помощь в программировании или служба кодирования доступны пожалуйста, подтвердите перед заказом для платформ, не являющихся NVIDIA.
Введение компании
Hong Kong Starsurge Group Co., Limited - поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений, основанный в 2008 году.Компания обслуживает клиентов по всему миру с продуктами, включая сетевые коммутаторы, NIC, беспроводные точки доступа, контроллеры, кабели и соответствующее сетевое оборудование.
Хотите узнать больше подробностей об этом продукте
