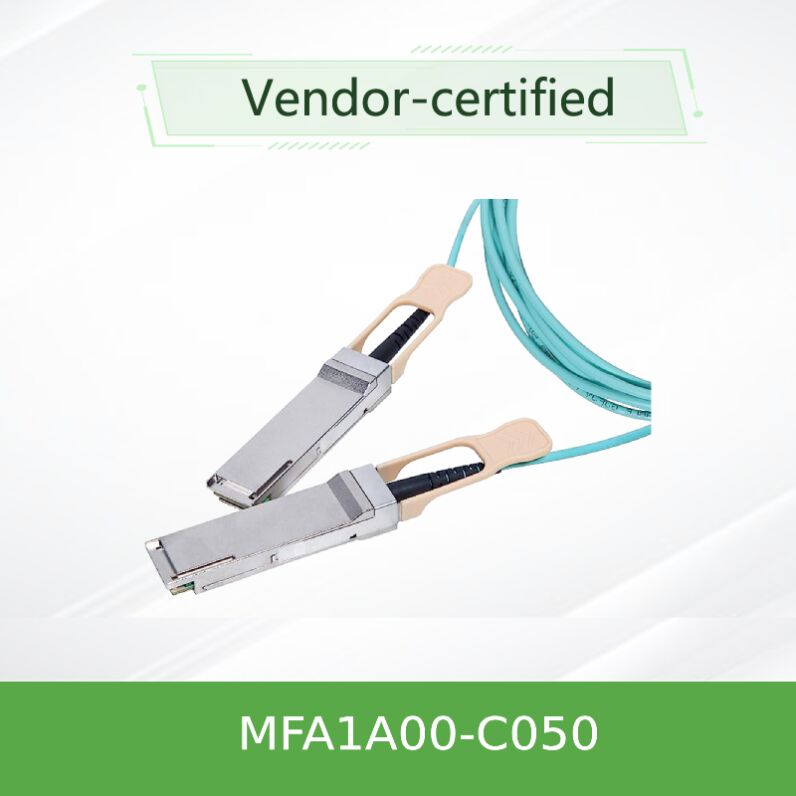

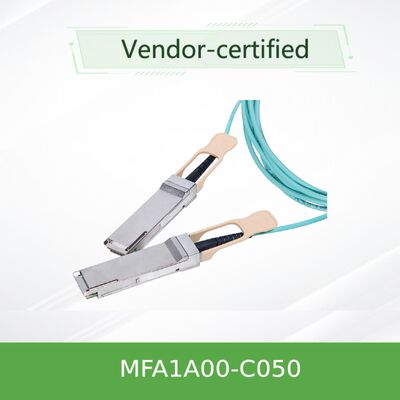

NVIDIA MFA1A00-C050 100Gb/s QSFP28 Активный оптический кабель 50м LSZH AOC для Ethernet
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFA1A00-C050 |
| Документ: | MFA1A00-xxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | Новое и оригинальное | Время выполнения: | Согласно запасу |
| Технология: | Ethernet | Длина: | 5 м |
| Напряжение питания: | -0.3-3.6 | Входное напряжение данных: | -0.3-4.465 |
Характер продукции
MFA1A00-C050 10000 Гбит/с Эфирный активный оптический кабель
50 метров, LSZH, 100GbE AOCдля межсетевых соединений центров обработки данных и корпоративных сетей.
- Скорость передачи данных: 100 Гбит/с (4x 25,78 Гбит/с)
- Длина: 50 метров (стандарт)
- Расход энергии: 2,2 Вт.
- Коннектор: соответствующий QSFP28 согласно SFF-8665.
- InfiniBand EDR и 100GbE готовы
Обзор продукции
NVIDIA MFA1A00-C050 - это QSFP28 VCSEL-активный оптический кабель (AOC), предназначенный для Ethernet-систем 100 Гбит/с. Он включает в себя четыре мультимодных волоконных приемопередатчика на каждый конец, каждый из которых работает до 26 Гбит/с.Общая пропускная способность 100 Гбит/сКабель предлагает выборочное повторное регулирование по полосе движения, программируемое уравнение ввода и предварительное акцентирование вывода для обеспечения целостности сигнала на расстоянии до 100 метров.Этот 50-метровый вариант идеально подходит для архитектур середины ряда (MoR) и конца ряда (EoR), а также приложения для перекрестного подключения в больших центрах обработки данных.
По сравнению с пассивными медными кабелями, серия MFA1A00 обеспечивает более длинный охват, меньший вес, лучший воздушный поток и улучшенный иммунитет к EMI.Форм-фактор QSFP28 с горячим подключением позволяет легко установить и заменить без простоя системы.
Ключевые особенности
Технология: VCSEL & Retiming архитектура
MFA1A00-C050 использует технологию вертикального поверхностного излучающего лазера (VCSEL) в сочетании с мультимодным волокном (MMF), чтобы достичь надежной передачи 100 Гбит/с на расстоянии более 50 метров.Каждая из четырех оптических полос работает на 25.78Gb/s (100GbE Ethernet rate) и поддерживает выбираемое повторное загрузка.что делает кабель подходящим для более длинных ссылок и высокоплотных задних плановПрограммируемое уравнение ввода Tx компенсирует потери на хост-карте, в то время как программируемая амплитуда вывода Rx и предварительный акцент регулируются в соответствии с принимающими SerDes.Эта адаптивная архитектура обеспечивает совместимость с широким спектром коммутаторов и сетевых интерфейсных карт (NIC).
Типичные задания
- Переход на серверные соединения в середине ряда (MoR) и в конце ряда (EoR)
- Поперечные проходные соединения между соседними стойками
- Подключения переключателя к переключателю в одном и том же зале обработки данных
- Кластеры высокопроизводительных вычислений (HPC), требующие низкой задержки и высокой пропускной способности на средних расстояниях
- Архитектура позвоночника центра обработки данных, где иммунитет EMI является критическим
- Коренные слои агрегации предприятий с 100GbE подключениями на большие расстояния
Совместимость
MFA1A00-C050 совместим со стандартными портами QSFP28 в соответствии с SFF-8665. Он поддерживает 100GbE коммутаторные платформы (NVIDIA Spectrum, Mellanox, а также коммутаторы третьих сторон от Cisco, Arista,Juniper) и сетевые интерфейсные карты 100GbE (серия NVIDIA ConnectX), Intel, Broadcom). Для среды InfiniBand используйте коды упорядочения, оптимизированные для EDR (MFA1A00-Exxx).обеспечение обратной совместимости для 40GbE и 25GbE линий.
Серия NVIDIA Spectrum SN2000/SN3000 Verified
NVIDIA ConnectX-5/6/7 подтверждено
Cisco Nexus 9000 с портами QSFP28
Серия Arista 7050/7280 Совместима (рекомендуется перезагрузка)
Спецификации
Абсолютные максимальные рейтинги
| Параметр | Минуты | Макс | Единица |
|---|---|---|---|
| Напряжение питания | -Нет.3 | 3.6 | V |
| Входное напряжение данных | -Нет.3 | 3.465 | V |
| Порог повреждения (оптический) | 3.4 (максимум) | dBm | |
Операционные спецификации
| Параметр | Минуты | Тип | Макс | Единица |
|---|---|---|---|---|
| Напряжение питания (Vcc) | 3.135 | 3.3 | 3.465 | V |
| Рассеивание мощности (без повторного отключения) | - | 1.5 | 1.8 | W на конец |
| Расход энергии (перезагрузка на всех полосах) | - | 2.2 | 2.5 | W на конец |
| Температура рабочего корпуса | 0 | - | 70 | °C |
| Температура хранения | -40 | - | 85 | °C |
| Относительная рабочая влажность | 5 | - | 85 | % |
Электротехника и кабельная механика
| Параметр | Стоимость |
|---|---|
| Скорость сигнализации (на полосу движения) | 250,78125 Гбит/с ± 100 ppm |
| Диаметр кабеля | 3 ± 0,2 мм |
| Минимальный радиус изгиба | 30 мм (динамический) |
| Толерантность длины (50 м длины) | +1000 / -0 мм (на 50 м ≤ длины) |
| Цвет кабельного жилета | Аква |
Примечание: все спецификации основаны на документации NVIDIA. Значения, не указанные публично, отмечены как "Пожалуйста, подтвердите перед заказом".
Руководство по отбору MFA1A00 серии
| Номер заказа | Коэффициент данных | Длина | Применение |
|---|---|---|---|
| MFA1A00-C003 | 100GbE | 3 м | Ethernet |
| MFA1A00-C005 | 100GbE | 5 м | Ethernet |
| MFA1A00-C010 | 100GbE | 10 метров | Ethernet |
| MFA1A00-C015 | 100GbE | 15 метров | Ethernet |
| MFA1A00-C030 | 100GbE | 30 метров | Ethernet |
| MFA1A00-C050 | 100GbE | 50 метров | Ethernet (эта модель) |
| MFA1A00-C100 | 100GbE | 100 метров | Ethernet |
| Для InfiniBand EDR используйте серию MFA1A00-Exxx (например, MFA1A00-E050 для 50m) | |||
Преимущества активных оптических кабелей NVIDIA
Энергоэффективность
Типичный 2,2 Вт на конец с включенным перезагрузкой, снижая эксплуатационные затраты в масштабных развертываниях.
Целостность сигнала
Программируемое выравнивание и CDR-перезагрузка позволяют обеспечить чистую передачу на большие расстояния и плохие следы ПКБ.
Прочность и надежность
100% производства проверено на готовую производительность; прочный радиус изгиба и LSZH жакет для безопасности центра обработки данных.
Видимость управления
Цифровой диагностический мониторинг (DDM) обеспечивает температуру, напряжение, предвзятое течение, мощность TX / RX в режиме реального времени.
Обслуживание и поддержка
Как поставщик, ориентированный на технологии, Hong Kong Starsurge Group Co., Limited предлагает полную поддержку жизненного цикла, включая проверку совместимости до продажи, заказ на заказ (зависит от MOQ),и послепродажное обслуживание RMAНаша техническая команда может помочь с проверкой прошивки, перезагрузкой конфигурации и интеграцией в существующую сеть.Примечания к приложению карты памяти, и отчеты о соответствии).
Часто задаваемые вопросы
Ответ: Да, при более низких скоростях передачи битов без повторного времени, но он оптимизирован для 100 ГбЭ. Для гарантированной работы, пожалуйста, ознакомьтесь со спецификацией коммутатора хоста.
A: C-серия (например, C050) специфицируется для приложений Ethernet 100GbE. E-серия предназначена для среды InfiniBand EDR, хотя физический слой похож.Используйте код, соответствующий вашему протоколу.
О: Да, модуль QSFP28 может быть подключен в соответствии со спецификацией SFF-8665. Не требуется отключение системы.
Ответ: Перезагрузка может быть выбрана через интерфейс SFF-8636 I2C. Многие хост-системы автоматически согласовываются; для расширенной настройки доступна ручная программирование.
A: MOQ варьируется в зависимости от региона.
Предупреждения и обработка
- Лазерный продукт класса 1 согласно IEC 60825-1/2 и 21 CFR 1040.
- Не превышать минимальный радиус изгиба (30 мм) для предотвращения повреждения волокон и оптических потерь.
- Обеспечить надлежащее обращение с ESD во время установки; использовать запястье или оборудование с заземлением.
- Работают в пределах установленного диапазона температуры корпуса (0°C - 70°C).
- Для очистки используйте сухую ткань без перьев; не используйте жидкие растворители на оптических соединителях.
О Starsurge Ваш надежный партнер
Hong Kong Starsurge Group Co., Limited - поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений, основанный в 2008 году.Компания обслуживает клиентов по всему миру с продуктами, включая сетевые коммутаторыStarsurge поддерживает такие отрасли, как правительство, здравоохранение, телекоммуникационные технологии, телекоммуникационные технологии, телекоммуникационные технологии, компьютерные технологии, NIC, беспроводные точки доступа, контроллеры, кабели и соответствующее сетевое оборудование.ПроизводствоКомпания также предлагает решения IoT, системы управления сетью, разработку пользовательского программного обеспечения, многоязычную поддержку и глобальную доставку.С подходом, ориентированным на клиентаStarsurge фокусируется на надежном качестве, быстром обслуживании и индивидуальных решениях, которые помогают клиентам создавать эффективную, масштабируемую и надежную сетевую инфраструктуру.
Контрольный список покупателя
- Подтвердить требуемую длину (50 м или более)
- Поддержка переключателя/NIC QSFP28 для проверки и возможности перезагрузки
- Проверьте рабочий диапазон температуры в коридоре вашего центра обработки данных
- Запросить последнее обновление прошивки для совместимости
- Подтвердите, что куртка LSZH соответствует местному пожарному кодексу.
