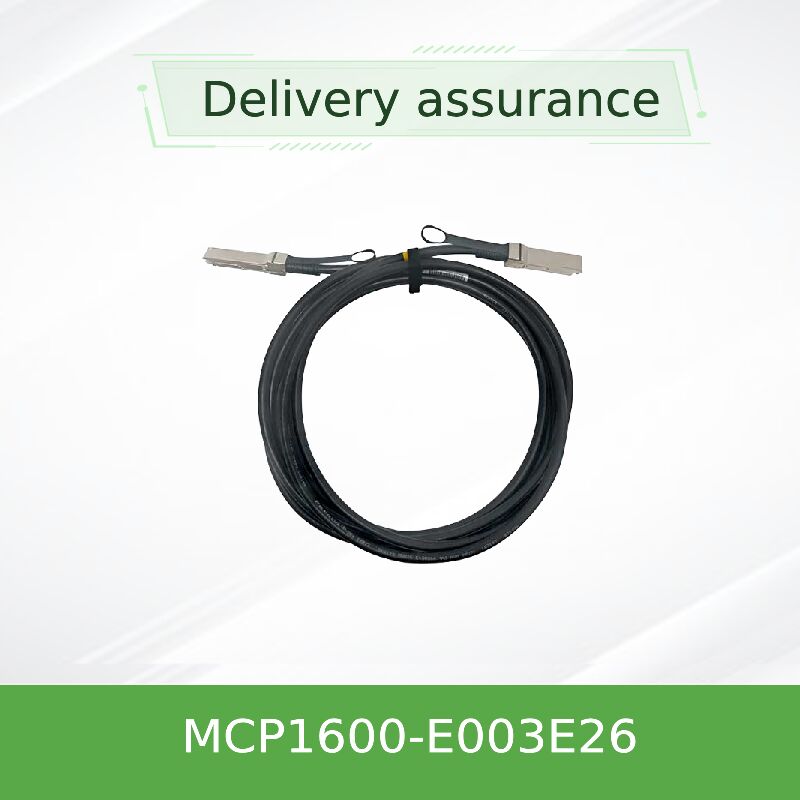

Медный пассивный прямой кабель NVIDIA Mellanox MCP1600-E003E26 100 Гбит/с QSFP28 – 3 м, EDR InfiniBand, низкая задержка, почти нулевое энергопотребление для межсоединений центров обработки данных

Mellanox MCP1600-E003E26 – это высокопроизводительный пассивный медный кабель, разработанный для приложений InfiniBand HDR (High Data Rate) со скоростью 200 Гбит/с. Этот кабель прямого подключения QSFP56, входящий в серию LinkX, объединяет восемь высокоскоростных медных пар, работающих с модуляцией PAM4 со скоростью 50 Гбит/с на линию, обеспечивая общую пропускную способность 200 Гбит/с. Сборка включает EEPROM с данными конфигурации продукта, доступными через интерфейс управления SFF-8636 I²C. При типичном энергопотреблении 0,1 Вт и пассивной конструкции он значительно снижает затраты на электроэнергию и охлаждение в центрах обработки данных по сравнению с активными оптическими кабелями или трансиверными модулями. Кабель идеально подходит для межсоединений на короткие расстояния (до 3 метров), поддерживает горячую замену и соответствует строгим требованиям стандарта IBTA InfiniBand HDR.Ключевые особенностиОбщая скорость передачи данных до 200 Гбит/с (4x 50 Гбит/с PAM4)

• Пассивная медная конструкция – отсутствие активных компонентов, нулевая задержка сигнала
• Горячая замена, форм-фактор QSFP56 согласно SFF-8665
• Низкое энергопотребление: < 0,1 Вт (макс.) от одного источника питания 3,3 В
• EEPROM с идентификацией продукта и сериализацией (интерфейс I²C)
• Прочная конструкция кабеля: проводники 26 AWG, внешняя оболочка LSZHДиапазон рабочих температур корпуса: от 0°C до 70°C
• Превосходная производительность BER: < 1E-15 с системами Mellanox InfiniBand HDR
• Соответствие RoHS, бессвинцовая (LF) и безгалогенная (HF) печатная плата
• Технология и соответствие стандартам
• MCP1600-E003E26 использует 4-канальную модуляцию PAM4 со скоростью 50 Гбит/с на канал, обеспечивая пропускную способность 200 Гбит/с по пассивной медной инфраструктуре. Он соответствует механическим требованиям SFF-8665 и интерфейсу управления SFF-8636. Каждый кабель проходит строгие производственные испытания, включая проверку диаграммы глазка на высоких скоростях, измерение вносимых потерь и перекрестных помех, чтобы гарантировать надежность при первом использовании. Сечение 26 AWG обеспечивает оптимальную целостность сигнала на расстоянии 3 метров при сохранении минимального радиуса изгиба: одинарный изгиб 47 мм, сборка/повторный изгиб 94 мм, что облегчает гибкое развертывание в стойках высокой плотности.Типичные сценарии развертывания
• Коммутация Top-of-Rack (ToR):

Высокопроизводительные вычисления (HPC):

• Межсоединения центров обработки данных: Экономичные соединения точка-точка для узлов хранения данных и сетей управления.
• AI/ML кластеры: Соединения с ультранизкой задержкой, необходимые для распределенных рабочих нагрузок обучения.
• СовместимостьРазработан для бесшовной совместимости с адаптерами, коммутаторами и портами QSFP56 Mellanox/NVIDIA InfiniBand HDR. Также обратно совместим с системами 100 Гбит/с и 50 Гбит/с на базе QSFP56 при использовании соответствующего согласования скорости. Совместим с ведущими серверными платформами и сторонними портами QSFP56, соответствующими стандартам SFF-8665 / SFF-8636.
• Технические характеристикиПараметр

Модель продукта

• Сниженный бюджет энергопотребления: Потребляет <0,1 Вт на конец по сравнению с несколькими ваттами для активной оптики.
• Высокая надежность: Нет оптических интерфейсов, которые нужно чистить или которые могут выйти из строя.
• Простое управление кабелями: Оболочка LSZH, гибкий радиус изгиба упрощают прокладку в стойках высокой плотности.Сервис и поддержка
• Hong Kong Starsurge Group обеспечивает глобальную доставку и многоязычную техническую поддержку. Каждый кабель MCP1600-E003E26 поставляется с 1-летней ограниченной гарантией на оборудование, покрывающей ремонт или замену деталей. Доступны предпродажные инженерные консультации, проверка совместимости и послепродажные услуги RMA. Для оптовых заказов могут быть организованы индивидуальные варианты маркировки и упаковки.Часто задаваемые вопросы
• В1: Совместим ли MCP1600-E003E26 с системами InfiniBand EDR со скоростью 100 Гбит/с?Да, он поддерживает согласование скорости канала. При подключении к порту EDR он будет работать на скорости 100 Гбит/с, обеспечивая защиту инвестиций.

В целом да, если порт коммутатора поддерживает форм-фактор QSFP56 SFF-8665 и скорость 200 Гбит/с HDR или ниже. Однако мы рекомендуем проверять совместимость со сторонним оборудованием.

• Основанная в 2008 году, Starsurge является технологически ориентированным поставщиком сетевого оборудования, ИТ-услуг и решений по системной интеграции. Обслуживая государственные, медицинские, производственные, образовательные, финансовые и корпоративные клиенты по всему миру, мы поставляем сетевые коммутаторы, сетевые карты, точки доступа Wi-Fi, контроллеры, кабели DAC и многое другое. Придерживаясь клиентоориентированного подхода, Starsurge обеспечивает надежное качество, оперативную поддержку, глобальную доставку и разработку пользовательского программного обеспечения. Наша опытная техническая команда помогает клиентам создавать масштабируемую, перспективную сетевую инфраструктуру.
• Почему стоит выбрать Starsurge?
• Многоязычная поддержка, индивидуальный подбор поставщиков и строгий контроль качества. Для оптовых цен или индивидуальной длины кабелей DAC свяжитесь с нашими инженерами по продажам.
• Свяжитесь для получения коммерческого предложения →

Матрица совместимости

Семейство продуктов

Совместимые модели / портыПоддерживаемая скорость

Коммутаторы Mellanox / NVIDIA InfiniBand

• ✔ Запросите заводские отчеты об испытаниях для крупномасштабных развертываний.
• Сопутствующие товары
• MCP1600-E001E30
• – версия 1 м 30AWG для более коротких соединений в стойке
• MCP1600-E0015E30
• – пассивный DAC 1,5 м 30AWG

• – пассивный DAC 2 м 26AWGКоммутатор NVIDIA Mellanox QM8700
• – коммутатор InfiniBand HDR на 40 портов, идеально подходящий для парных кабелей DAC
