Кабель QSFP56 HDR с пассивным DAC на 200 Гбит/с (Mellanox MCP1600-E001E30)

ВМеланокс MCP1600-E001E30является высокопроизводительным пассивным медным кабелем, предназначенным для приложений InfiniBand HDR (High Data Rate) с частотой 200 Gb/s. Часть серии LinkX,этот кабель QSFP56 прямого подключения интегрирует восемь высокоскоростных медных пар, работающих на 50Gb/s модуляции PAM4 на полосу, обеспечивающий совокупную пропускную способность 200 Гбит/с. Сборка включает EEPROM с данными конфигурации продукта, доступными через интерфейс управления SFF-8636 I2C.Типичное энергопотребление 1 Вт и пассивная конструкция, он значительно снижает затраты на питание и охлаждение центра обработки данных по сравнению с активными оптическими кабелями или модулями приемопередатчиков.кабель поддерживает установку с горячим подключением и соответствует строгим требованиям IBTA InfiniBand HDR.

• До 200 Гбит/с совокупная скорость передачи данных (4x 50 Гбит/с PAM4)
• Полностью соответствует спецификации IBTA InfiniBand HDR
• Пассивный дизайн из меди без активных компонентов, штраф за нулевую задержку
• Форм-фактор QSFP56, подключаемый в горячую розетку, по SFF-8665
• Низкое потребление энергии: < 0,1 Вт (макс.) от одного источника питания 3.3 В
• EEPROM с идентификацией и сериализацией продукта (интерфейс I2C)
• Устойчивая конструкция кабеля: 30 проводников AWG, наружное покрытие LSZH
• Диапазон температуры рабочего помещения: от 0 до 70 °C
• Высокая производительность BER: < 1E-15 с системами Mellanox InfiniBand HDR
• Соответствующие требованиям RoHS, ПХЛ без свинца (LF) и без галогенов (HF)

MCP1600-E001E30 использует 4-полосную модуляцию PAM4 со скоростью 50 Гбит/с на полосу, позволяя передачу данных на 200 Гбит/с через пассивную медную инфраструктуру.Он соответствует требованиям SFF-8665 по механике и интерфейсу управления SFF-8636.Каждый кабель проходит строгие производственные испытания, включая высокоскоростную проверку диаграммы глаз, потерю вставки и скрининг перекрестного звука, чтобы гарантировать надежность.30 AWG габарит обеспечивает оптимальную целостность сигнала на расстоянии 1 метра при сохранении минимального радиуса изгиба: одностороннее изгибание 35,5 мм, сборка/повторное изгибание 71 мм, что облегчает гибкое развертывание в высокоплотных стойках.

• Выключатель верхней части стойки (ToR):Подключайте коммутаторы InfiniBand HDR к вычислительным узлам в пределах одной стойки.
• Высокопроизводительные вычисления (HPC):Ссылки короткого действия между серверами графического процессора и переключателями листов в кластерных средах.
• Соединения в ЦОД:Экономически эффективные точки-точки для узлов хранения данных и сетей управления.
• Кластеры AI/ML:Сверхнизкая задержка связей необходима для распределенных нагрузок обучения.
• Соседний сервер:Идеально подходит для подключения соседних блоков в плотной вычислительной среде.

Разработан для бесшовной совместимости с адаптерами Mellanox/NVIDIA InfiniBand HDR, коммутаторами и портами QSFP56.Также обратная совместимость с системами 100 Гбит/с и 50 Гбит/с на базе QSFP56, когда они используются с соответствующим регулированием скорости. Совместим с ведущими серверными платформами и сторонними портами QSFP56, которые следуют стандартам SFF-8665 / SFF-8636.

• Более низкая стоимость:Устраняет компоненты передатчика, уменьшая расходы на материалы.
• Нулевая добавленная задержка:Пассивная передача обеспечивает минимальную задержку сигнала.
• Сниженный бюджет энергии:Потребление < 0,1 Вт на один конец против нескольких Вт для активной оптики.
• Высокая надежность:Никаких оптических интерфейсов для очистки или отказа.
• Легкое управление кабелями:LSZH куртка, гибкий радиус изгиба упрощает маршрутизацию в высокой плотности стеллажей.

Гонконгская группа Starsurge предоставляет глобальную доставку и многоязычную техническую поддержку.Консультации по технике до продажиДля объемных заказов могут быть организованы индивидуальные варианты маркировки и упаковки.

• Не превышать минимальный радиус изгиба (35,5 мм статического изгиба; 71 мм повторного изгиба), чтобы избежать деградации сигнала.
• Обеспечить надлежащие меры предосторожности в отношении электростатического разряда (ESD) во время установки.
• Работают в пределах установленной температуры корпуса (0°C) для поддержания долгосрочной надежности.
• Использовать только с совместимыми портами QSFP56 с поддержкой питания 3.3V и управления I2C.

О Гонконге Starsurge Group Co., Limited

Основанная в 2008 году, Starsurge является технологическим поставщиком сетевого оборудования, ИТ-услуг и системных интеграционных решений.финансовые и корпоративные клиенты по всему миру, мы поставляем сетевые коммутаторы, NIC, беспроводные точки доступа, контроллеры, DAC кабели и многое другое.и разработки программного обеспечения на заказНаша опытная техническая команда помогает клиентам создавать масштабируемую, будущую сетевую инфраструктуру.

Зачем сотрудничать со Старсюргом?Многоязычная поддержка, индивидуальные поставки и строгий контроль качества.

Контакт для RFQ →

• ✔ Подтвердить требуемую длину (1 м для MCP1600-E001E30) и AWG для целостности сигнала.
• ✔ Проверьте тип порта переключателя / адаптера: QSFP56 (HDR) требуется для полного 200Gb / s.
• ✔ Проверьте диапазон рабочей температуры внутри стойки (0°C - 70°C).
• ✔ Обеспечить соответствие LSZH для установки в пленуме или ограниченном воздушном пространстве.
• ✔ Подтвердите цвет и ориентацию вытяжки, если требуется специальная обработка центра обработки данных.
• ✔ Запросите отчеты о заводских испытаниях для крупномасштабного развертывания.

• MCP1600-E0015E30Версия 30AWG длиной 1,5 м для немного более длинных стыков с стойками
• MCP1600-E002E262m 26AWG пассивный DAC для расширенного охвата

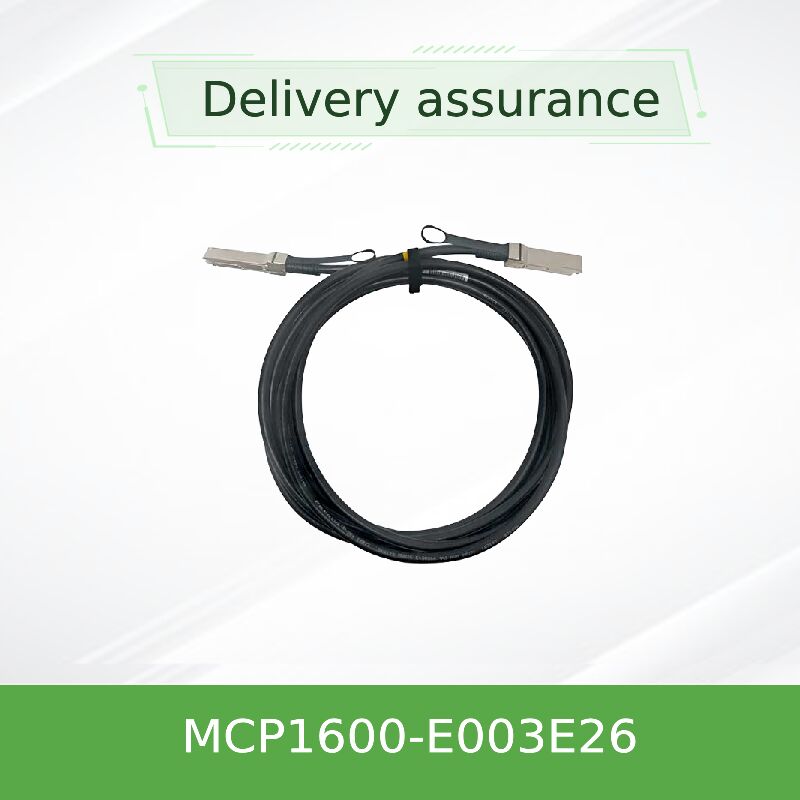

• MCP1600-E003E263m 26AWG пассивный DAC для максимального пассивного доступа меди
• NVIDIA Mellanox QM8700 переключатель40 портов HDR InfiniBand переключатель идеально подходит для парных кабелей DAC
