Обзор продукта

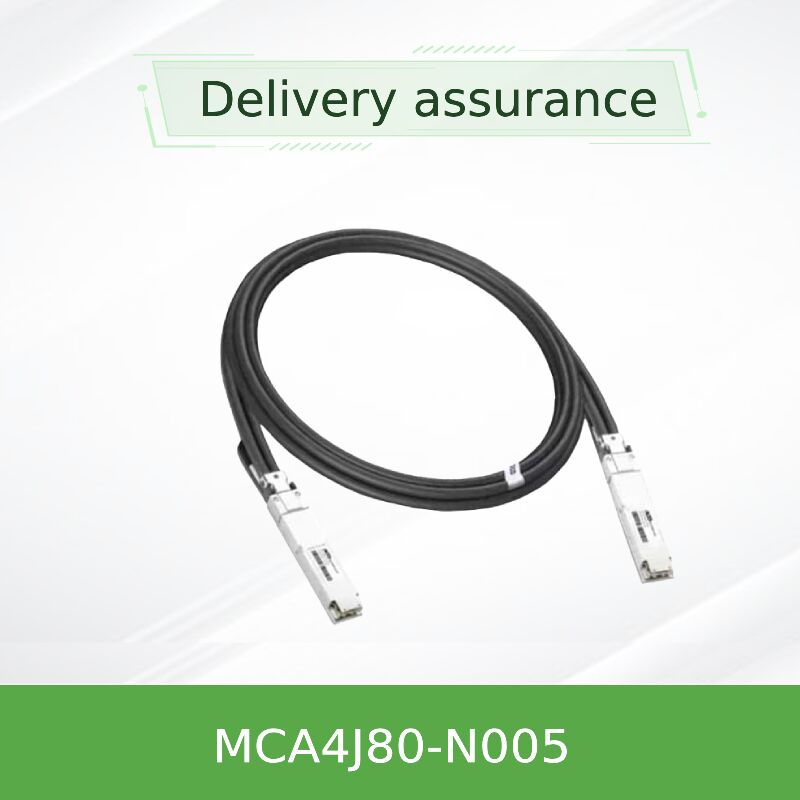

Серия NVIDIA MCA4J80 представляет собой активные медные кабели OSFP с двумя портами 800 Гбит/с для сетевых платформ InfiniBand NDR и Ethernet Spectrum-4 следующего поколения. MCA4J80-N005 (вариант длиной 5 метров) использует более толстые медные пары 26AWG с интегрированными микросхемами эквалайзера с предварительным акцентом на обоих концах, что обеспечивает надежную передачу за пределами ограничений пассивных DAC, сохраняя при этом чрезвычайно низкую задержку и энергопотребление всего 1,5 Вт на разъем. Каждый кабель настроен на заводе для снижения шума сигнала и обратных отражений, а EEPROM предоставляет полную идентификацию продукта и диагностические данные хост-системе. Для более коротких расстояний (<3 м) NVIDIA предлагает пассивные альтернативы DAC; серия ACC оптимизирует производительность для соединений длиной 3 м, 4 м и 5 м.Ключевые особенности

Совокупная пропускная способность 800 Гбит/с

• – двойной порт OSFP на 2x400 Гбит/с OSFP, 8 линий @ 100G-PAM4 на порт.Дальность 5 метров (26AWG)
• – идеально подходит для соединений в верхней части стойки и соседних стойках.Сверхнизкое энергопотребление
• – максимум 1,5 Вт на конец, значительно ниже, чем у активных оптических кабелей.Горячая замена и соответствие RoHS
• – оболочка LSZH, без галогенов, без свинца.Протокольно-независимая работа
• – автоматически настраивается для InfiniBand или Ethernet в зависимости от подключенного коммутатора.Надежная целостность сигнала
• – интегрированный эквалайзер и настройка по длине уменьшают отражения и межсимвольную интерференцию.Интерфейс управления I²C
• – на основе SFF-8636, обеспечивает идентификацию и состояние кабеля в реальном времени.Рабочая температура от 0°C до +70°C
• – подходит для корпоративных и облачных центров обработки данных.Технология и дизайн

MCA4J80-N005 относится к семейству активных медных кабелей (ACC) NVIDIA — гибридной конструкции, сочетающей пассивное медное кабельное соединение с активной схемой эквализации. В отличие от пассивных DAC, ACC интегрирует микросхему эквалайзера с предварительным акцентом в каждом корпусе разъема, которая компенсирует высокочастотные потери, присущие меди на больших длинах. Это позволяет достигать расстояний до 5 м при сохранении коэффициента ошибок по битам, соответствующего спецификациям InfiniBand NDR. Модуляция 100G-PAM4 на линию максимизирует спектральную эффективность, а форм-фактор OSFP с двумя портами обеспечивает возможность разделения: один порт 800 Гбит/с подключается к двум независимым портам 400 Гбит/с, упрощая подключения к коммутаторам Quantum-2 или системам DGX H100. Строгое тестирование кабелей NVIDIA гарантирует долговечность при первом использовании, низкие вносимые потери и отличное подавление перекрестных помех.

Типичные сценарии развертывания

Коммутатор Quantum-2 InfiniBand к коммутатору Quantum-2

• – построение неблокирующих сетей NDR на расстоянии до 5 м между узлами leaf/spine.Коммутатор Quantum-2 к системам DGX H100 / HGX H100
• – прямое подключение для кластеров GPU, требующих высокой пропускной способности и низкой задержки.Коммутатор Spectrum-4 Ethernet к коммутатору или восходящим каналам сервера
• – развертывание Ethernet 800 Гбит/с для сетей бэкэнд AI/ML.Высокопроизводительные вычисления (HPC) и дезагрегация хранилищ
• – надежные соединения точка-точка внутри стоек.Совместимость

ACC MCA4J80-N005 полностью совместим с коммутаторами InfiniBand NVIDIA Quantum-2, коммутаторами Ethernet Spectrum-4 и серверными платформами DGX H100. Он также работает с любыми стандартными разъемами OSFP, поддерживающими режимы 800G NDR или 2x400G breakout, в соответствии с OSFP MSA Rev. 1.12 и интерфейсом управления SFF-8636. Кабель автоматически определяет протокол канала (InfiniBand или Ethernet) в зависимости от стороны коммутатора, не требуя ручной настройки. Для устаревших сред 400G или 200G обратитесь к представителю NVIDIA для получения информации об адаптерах или пассивных кабелях DAC.

Матрица совместимости

Платформа / Семейство коммутаторов

Параметр

PN для заказа

Более низкая стоимость по сравнению с активными оптическими кабелями (AOC) при большей дальности, чем у пассивных DAC.

• Минимальная задержка: Субмикросекундная задержка благодаря аналоговой эквализации, без повторного тайминга протокола.
• Энергоэффективность: 1,5 Вт на конец против 3-5 Вт, типичных для оптических модулей.
• Надежность: Отсутствие проблем с оптическим загрязнением, надежность в условиях сильной вибрации.
• Простота развертывания: Стандартная работа с медью, отсутствие проблем с очисткой или полярностью.
• Сервис и поддержкаHong Kong Starsurge Group Co., Limited предоставляет полную поддержку цепочки поставок и техническую поддержку для сетевых решений NVIDIA. Наша команда помогает с проверкой конфигурации, проверкой совместимости и услугами RMA после продажи. Свяжитесь с нашими специалистами по сетевому оборудованию для получения информации о ценах на большие объемы, рекомендациях по длине кабеля и интеграции с существующими сетями InfiniBand/Ethernet. Мы предлагаем глобальную доставку с быстрой отправкой из региональных складов.

Часто задаваемые вопросы (FAQ)

В: Совместим ли MCA4J80-N005 со стандартными портами 400G QSFP?

О: Нет, он использует разъемы OSFP. Для портов 400G QSFP рассмотрите адаптеры QSFP112 или OSFP-to-QSFP; этот кабель предназначен для нативных разъемов OSFP, поддерживающих режимы 800G или 2x400G breakout.

Не превышайте минимальный радиус изгиба (одиночный: 5x диаметр; повторный: 10x диаметр), чтобы предотвратить повреждение проводников.

• Защитные колпачки должны оставаться на месте до установки, чтобы предотвратить загрязнение.
• Не тяните и не прилагайте чрезмерного натяжения к оболочке кабеля; используйте соответствующие кронштейны для управления кабелями.
• Эксплуатируйте в пределах указанной температуры корпуса (от 0°C до +70°C) для обеспечения надежной работы эквалайзера.
• Полные сведения см. в руководстве NVIDIA по управлению кабелями и примечании к применению FAQ. Разряд статического электричества на шасси оборудования после установки должен соответствовать требованиям ESD на уровне системы.
• Контрольный список покупателя – MCA4J80-N005

✓ Проверьте требуемую длину кабеля: максимум 5 м для этого варианта ACC.

MCA4J80-N004 (ACC 4 м)
