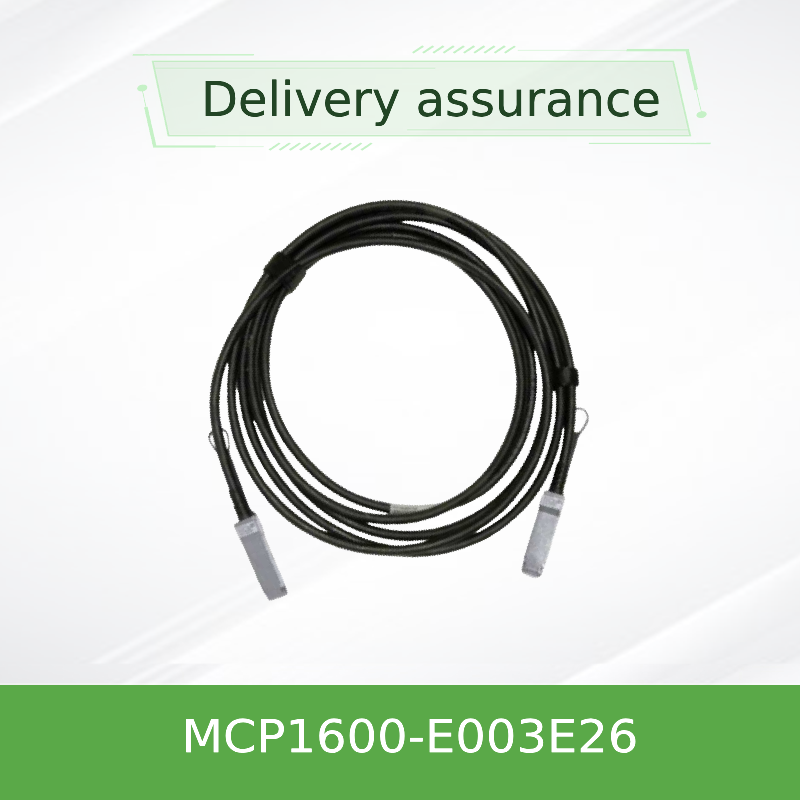

Mellanox MCP1600-E003E26 100Gb/s QSFP28 пассивный DAC кабель 3m, 26 AWG, InfiniBand EDR & 100GbE совместимый
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCP1600-E003E26 |
| Документ: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ | Технология: | Infiniband |
| Тип: | CABLE MELLANOX AOC | Длина кабеля: | 3 метра |
| Имя: | Кабель Mellanox DAC MCP1600-E003E26 IB EDR 100 Гбит/с 4x 25G-NRZ QSFP28 LSZH 3 м 26AWG Сетевой кабел | Ключевое слово: | Cable Cable Mellanox |
| Выделить: | Кабель DAC Mellanox QSFP28 3 м,Кабель InfiniBand EDR 100 Гбит/с,Nvidia 100GbE совместимый DAC кабель |
||
Характер продукции
Пассивный кабель ЦАП Mellanox MCP1600-E003E26, 100 Гбит/с QSFP28 — 3 м, 26 AWG, совместимость с InfiniBand EDR и 100GbE
МЕДНЫЙ КАБЕЛЬ ПРЯМОГО ПОДКЛЮЧЕНИЯ QSFP28 100 Гбит/с
Пассивный кабель ЦАП для InfiniBand EDR и Ethernet 100 Гбит/с • 3 метра • 26 AWG • Низкое энергопотребление • Сверхмалая задержка
Пассивный кабель ЦАП для InfiniBand EDR и Ethernet 100 Гбит/с • 3 метра • 26 AWG • Низкое энергопотребление • Сверхмалая задержка
Скорость передачи данных
До 100 Гбит/с
Разъем
от QSFP28 до QSFP28
Длина
3,0 м (9,8 футов)
AWG
26
Тип
Пассивная медь
Номер детали
MCP1600-E003E26
Производитель
NVIDIA® / Мелланокс®
Протокол
InfiniBand EDR/100GbE
Власть
≤ 0,1 Вт (пассивный)
Диапазон температур
от 0°С до 70°С
Согласие
RoHS, SFF-8665, SFF-8636
Куртка
LSZH (Малодымный, без галогенов)
Обзор продукта
Мелланокс ® MCP1600-E003E26— это высокопроизводительный и экономичный медный кабель прямого подключения (DAC) QSFP28, предназначенный для приложений InfiniBand EDR и Ethernet со скоростью 100 Гбит/с. Он обеспечивает надежную и энергоэффективную альтернативу оптическому волокну для соединений малой дальности в центрах обработки данных и средах высокопроизводительных вычислений (HPC).
Эта пассивная медная кабельная сборка объединяет четыре высокоскоростные медные пары, каждая из которых работает со скоростью до 25 Гбит/с, что обеспечивает совокупную скорость передачи данных 100 Гбит/с. Не имея активных компонентов, он обеспечивает минимально возможную задержку и практически нулевое энергопотребление, что делает его идеальным для подключения сверху стойки (ToR) и соседних стоек.
Каждый разъем QSFP28 включает в себя EEPROM, в котором хранятся данные идентификации продукта и конфигурации, которые хост-система может считывать через совместимый с SFF-8636 интерфейс управления I²C. Кабель допускает горячее подключение, соответствует требованиям RoHS и имеет прочную оболочку LSZH (Low Smoke Zero Halogen).
Ключевые особенности
- Совокупная скорость передачи данных до 100 Гбит/с
- Форм-фактор QSFP28, соответствующий SFF-8665
- Пассивная конструкция – отсутствие активных компонентов, нулевое дополнительное энергопотребление.
- Одиночное напряжение питания 3,3 В
- Температура рабочего корпуса: от 0°C до 70°C.
- Возможность горячего подключения для легкой установки и замены
- Соответствует RoHS и куртка LSZH для безопасности.
- Интерфейс управления I²C, совместимый с SFF-8636
Технологии и строительство
MCP1600-E003E26 — это пассивный твинаксиальный медный кабель в сборе. Он напрямую передает электрические сигналы между портами QSFP28 без какой-либо обработки, изменения синхронизации или усиления сигнала. Пассивный подход дает несколько ключевых преимуществ:
- Сверхнизкая задержка:Обычно менее 100 нс, что критично для высокопроизводительных вычислений и финансовой торговли.
- Незначительное энергопотребление:Потребляет менее 0,1 Вт, что снижает тепловую нагрузку центра обработки данных.
- Высокая целостность сигнала:Дифференциальный импеданс 100 Ом и оптимизированное экранирование минимизируют перекрестные помехи и вносимые потери.
В конструкции кабеля используются медные жилы 26 AWG с прочной оболочкой LSZH. Более толстый калибр 26 AWG поддерживает большую дальность действия, сохраняя при этом целостность сигнала. Каждый кабель тщательно тестируется во время производства, чтобы гарантировать его работоспособность и долговечность, а коэффициент битовых ошибок (BER) превышает 1E-15 при использовании с системами Mellanox.
Совместимость
MCP1600-E003E26 полностью соответствует отраслевым стандартам и совместим с широким спектром сетевого оборудования:
- Стандарты:SFF-8665 (QSFP28), SFF-8636 (интерфейс управления), IEEE 802.3bj (100GBASE-CR4), InfiniBand EDR
- Совместим с:Коммутаторы, адаптеры и системы NVIDIA®/Mellanox®; также совместим с другими портами QSFP28, совместимыми с MSA
- ЭСППЗУ:Запрограммировано с информацией о продукте согласно SFF-8636; имя поставщика: NVIDIA, OUI: 00-02-C9
Примечание:Для достижения наилучшей производительности и совместимости мы рекомендуем перед заказом проверить совместимость с вашей конкретной моделью коммутатора или сервера.
Технические характеристики
Абсолютные максимальные рейтинги
| Параметр | Мин | Макс | Единицы |
|---|---|---|---|
| Напряжение питания | -0,3 | 3.6 | В |
| Входное напряжение данных | -0,3 | 3.6 | В |
| Входное напряжение управления | -0,3 | 3.6 | В |
Эксплуатационные характеристики
| Параметр | Мин | Введите | Макс | Единицы |
|---|---|---|---|---|
| Напряжение питания (Вcc) | 3.135 | 3.3 | 3.465 | В |
| Потребляемая мощность | -- | -- | 0,1 | Вт |
| Температура рабочего корпуса | 0 | -- | 70 | °С |
| Рабочая относительная влажность | 5 | -- | 85 | % |
Электрические и механические
| Параметр | Мин | Введите | Макс | Единицы |
|---|---|---|---|---|
| Характеристический импеданс | 90 | 100 | 110 | Ом |
| Задержка распространения | -- | -- | 4,5 | нс/м |
* Задержка распространения указана только для справки.
Руководство по выбору
Серия MCP1600 предлагает провода различной длины и сечения для удовлетворения различных потребностей развертывания:
| Номер детали | Длина | AWG | Описание |
|---|---|---|---|
| MCP1600-E003E26 | 3,0 м | 26 | 3 м, черный, 26AWG |
| MCP1600-E00AE30 | 0,5 м | 30 | 0,5 м, черный, 30AWG |
| MCP1600-E001E30 | 1,0 м | 30 | 1 м, черный, 30AWG |
| MCP1600-E01AE30 | 1,5 м | 30 | 1,5 м, черный, 30AWG |
| MCP1600-E002E30 | 2,0 м | 30 | 2 м, черный, 30AWG |
| MCP1600-E02AE26 | 2,5 м | 26 | 2,5 м, черный, 26AWG |
| MCP1600-E004E26 | 4,0 м | 26 | 4 м, черный, 26AWG |
| MCP1600-E005E26 | 5,0 м | 26 | 5 м, черный, 26AWG |
Примечание: x = длина провода (метры), y = калибр провода (AWG).
Почему стоит выбрать MCP1600-E003E26?
✓
Экономичный
Более низкая стоимость по сравнению с оптическими трансиверами для каналов ближнего радиуса действия.
Более низкая стоимость по сравнению с оптическими трансиверами для каналов ближнего радиуса действия.
✓
Энергоэффективный
Потребляет < 0,1 Вт, снижает затраты на электроэнергию и охлаждение центра обработки данных.
Потребляет < 0,1 Вт, снижает затраты на электроэнергию и охлаждение центра обработки данных.
✓
Сверхнизкая задержка
Идеально подходит для высокопроизводительных вычислений, искусственного интеллекта и финансовой торговли.
Идеально подходит для высокопроизводительных вычислений, искусственного интеллекта и финансовой торговли.
✓
Надежный и долговечный
Тщательные испытания и оболочка LSZH обеспечивают длительный срок службы.
Тщательные испытания и оболочка LSZH обеспечивают длительный срок службы.
✓
Подключи и работай
Разъемы QSFP28 с возможностью горячей замены и EEPROM для легкой интеграции.
Разъемы QSFP28 с возможностью горячей замены и EEPROM для легкой интеграции.
✓
Основанный на стандартах
SFF-8665, SFF-8636 соответствуют требованиям RoHS и обеспечивают широкую совместимость.
SFF-8665, SFF-8636 соответствуют требованиям RoHS и обеспечивают широкую совместимость.
Сервис и поддержка
- Гарантия:Ограниченная гарантия на оборудование сроком на 1 год, включающая ремонт или замену деталей (в соответствии с оригинальной политикой производителя).
- Техническая поддержка:Наша опытная команда предоставляет предпродажную и послепродажную техническую помощь для обеспечения плавного развертывания.
- Глобальная доставка:Доставка по всему миру с надежными логистическими партнерами.
- Настройка:Для заказов в больших объемах доступны нестандартные длины кабелей и программирование EEPROM (пожалуйста, спрашивайте).
Часто задаваемые вопросы
Вопрос: Каково максимальное расстояние для пассивного кабеля ЦАП?
О: Пассивные ЦАП обычно рекомендуются для расстояний до 5 метров. MCP1600-E003E26 имеет длину 3 метра и обеспечивает оптимальную целостность сигнала в этом диапазоне.
Вопрос: Совместим ли этот кабель с коммутаторами 100GbE других производителей?
О: Да, он совместим с MSA и взаимодействует с большинством стандартных портов QSFP28. Однако мы рекомендуем проверить совместимость с вашей конкретной моделью коммутатора.
Вопрос: Что означает «пассивный» для этого кабеля?
О: Пассивный означает, что в кабеле нет активных электронных компонентов (усилителей, таймеров). Для передачи сигналов он использует исключительно медные проводники, обеспечивая минимально возможную задержку и энергопотребление.
Вопрос: В чем разница между версиями 30 AWG и 26 AWG?
О: Меньшие номера AWG указывают на более толстые проводники, что позволяет использовать кабели большей длины. Версия 30 AWG используется для более коротких кабелей (до 2 м), а версия 26 AWG поддерживает большую длину (до 5 м). MCP1600-E003E26 использует 26 AWG для надежной работы на расстоянии 3 метра.
Меры предосторожности
- Радиус изгиба:Минимальный радиус одиночного изгиба составляет 5 внешних диаметров кабеля (приблизительно 47 мм для 26 AWG); повторяющийся радиус изгиба составляет 10× внешнего диаметра (около 94 мм).
- Обращение с разъемом:Не тяните за корпус разъема; используйте язычок, чтобы отсоединиться.
- Рабочая температура:Не работайте за пределами диапазона температур корпуса от 0°C до 70°C.
- Меры предосторожности при электростатическом разряде:Следуйте стандартным процедурам обращения с электростатическим разрядом, чтобы предотвратить повреждение чувствительных компонентов.
Введение компании
Гонконгская компания Starsurge Group Co., Limited— высокотехнологичный поставщик сетевого оборудования, ИТ-услуг и решений для системной интеграции. Основанная в 2008 году, компания обслуживает клиентов по всему миру, предлагая такие продукты, как сетевые коммутаторы, сетевые карты, точки беспроводного доступа, контроллеры, кабели и соответствующее сетевое оборудование.
Опираясь на опытную команду продаж и технических специалистов, Starsurge поддерживает такие отрасли, как правительство, здравоохранение, производство, образование, финансы и предпринимательство. Компания также предлагает решения IoT, системы управления сетью, разработку программного обеспечения на заказ, многоязычную поддержку и глобальную доставку.
Используя подход, ориентированный на клиента, Starsurge фокусируется на надежном качестве, оперативном обслуживании и индивидуальных решениях, которые помогают клиентам создавать эффективную, масштабируемую и надежную сетевую инфраструктуру.
Контрольный список покупателя
✅
Подтвердите необходимую длину кабеля (3 м для этой модели).
✅
Убедитесь, что коммутатор/сервер поддерживает интерфейсы QSFP28.
✅
Проверьте, подходит ли пассивный ЦАП для вашего расстояния (рекомендуется ≤5 м).
✅
Убедитесь, что диапазон рабочих температур соответствует вашей среде.
✅
Подтвердите совместимость с поставщиком (рекомендуется NVIDIA/Mellanox).
✅
Учитывайте будущую масштабируемость и плотность портов.
