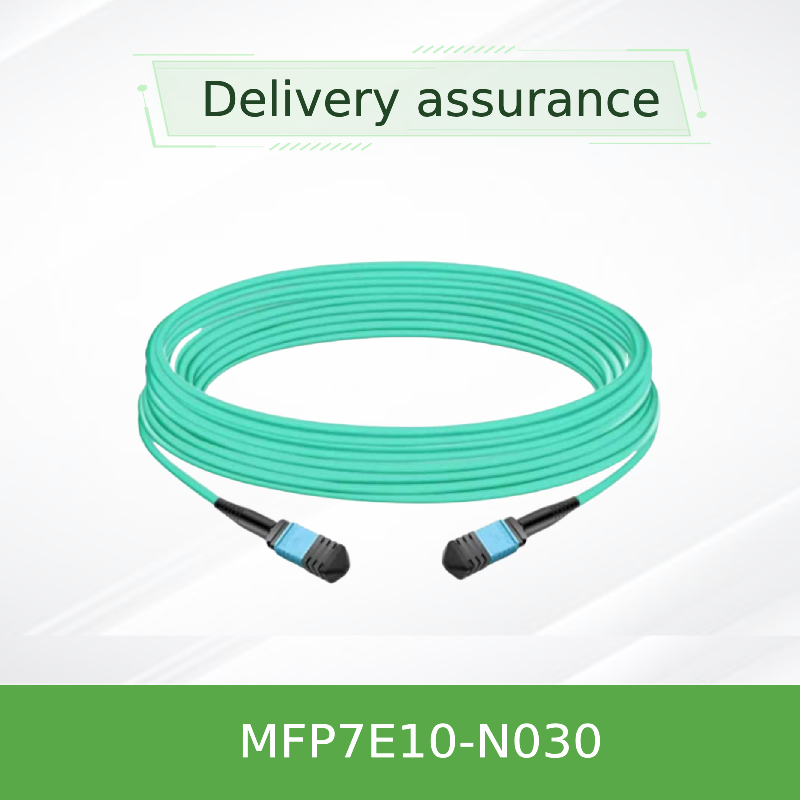

Оптический кабель NVIDIA MFP7E10-N030, 30 метров, многомодовый, MPO-12/APC
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E10-N030 (980-9I557-00N030) |
| Документ: | MFP7E10-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель: | MFP7E10-N030 | Длина: | 30 m |
|---|---|---|---|
| Тип волокна: | Multimode OM4 | Разъемы: | MPO-12/APC (женщина) |
| Вносимая потеря: | ≤ 0,362 дБ | Возвратная потеря: | ≥ 35 дБ |
| Выделить: | Многомодовый оптоволоконный кабель NVIDIA MPO-12,30-метровый оптоволоконный кабель MPO-12 APC,30-метровый многомодовый оптоволоконный кабель NVIDIA |
||
Характер продукции
NVIDIA MFP7E10-N030 30-метровый мультимодный MPO-12/APC волоконно-оптический кабель
NVIDIA MFP7E10-N030- 30-метровый MPO-12/APC к MPO-12/APC мультимодный волоконно-волоконный кабель, кроссовер типа B, OM4 (50/125 мкм).и QSFP112 приемопередатчиковНизкая потеря вставки, LSZH / OFNR куртка, поддерживает до 50 м с помощью пластырей.
Обзор продукции
Пассивный оптический кабель серии NVIDIA MFP7E10-Nxxx предназначен для высокой плотности соединений в центрах обработки данных.MFP7E10-N030(30m) использует 8 активных волокон в 12-волоконном разъеме MPO‐12/APC, причем 4 волокна служат элементами прочности.обеспечение целостности сигнала для высокоскоростных протоколов.
Этот кабельКроссовер типа Bсборка, выровняющая передающий канал 1 на одном конце для приема канала 12 на противоположном конце ‒ критически важна для прямой паризации приемопередатчика без дополнительного управления полярностью.Он поддерживает как среды InfiniBand (NDR), так и Ethernet (400GbE/800GbE).
Ключевые особенности
Оптические и физические
- 50/125 мкм OM4 мультимодное волокно (длина > 30 м)
- Женские разъемы MPO‐12/APC, зеленая оболочка
- 8 активных волокон / 4 неактивных (сильные элементы)
- Кроссоверная полярность типа B
- Куртка Aqua LSZH / OFNR диаметром 3,0 ± 0,2 мм
Производительность и соответствие
- Потеря вставки ≤ 0,35 + 0,0004 * L (dB); для 30 м: ≤ 0,362 dB
- Потеря возврата ≥ 35 дБ
- Минимальный радиус изгиба: 30 мм (в любом месте кабеля)
- Температура работы: от 0 до 70 °C
- Telcordia GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5
Технологии
Концовая поверхность APC (Angled Physical Contact) с 8-градусной полировкой имеет решающее значение для высокоскоростных оптических связей: она отклоняет внутренние обратные отражения от лазера-передатчика,уменьшение искажения сигнала и ошибок битовКабельпассивныйи не содержит активной электроники, что обеспечивает низкую задержку и высокую надежность.Пины настройки MPO-12 (в приемопередатчике) сочетаются с отверстиями настройки в соединителе кабеля для точного оптического соединения.
NVIDIA устанавливает MFP7E10‐Nxxx для ссылок, которые включают до двух оптических панелей (всего 4 соединительных узла), сохраняя при этом максимальную дальность действия 50 метров.
Типичные задания
- Переключатель на переключатель:Соединение двухпортовых коммутаторов OSFP 800G в тканях из спинного листа.
- Переключатель на адаптерПодключение коммутаторов OSFP к DPU ConnectX‐7 или BlueField‐3 с использованием передатчиков OSFP или QSFP112.
- 400G/800G прорыв:Используется с двумя портами OSFP-передатчиков (например, MMA4Z00-NS) для поддержки двух 4-канальных 400G-ссылок.
- AI и HPC кластеры, требующие низкой задержки и высокой пропускной способности для подключения GPU к GPU.
Совместимость
MFP7E10‐N030 совместим с передатчиками NVIDIA, включая:
- OSFP с двумя портами:MMA4Z00-NS (800G DR8) для коммутаторов InfiniBand/Ethernet
- Однопортовый OSFP:MMA4Z00-NS400 (400G) для адаптеров ConnectX‐7
- QSFP112:MMA1Z00-NS400 (400G) для BlueField-3 DPU
- Также поддерживает протоколы 400GbE/NDR InfiniBand и NVLink.
Важно: разъемы MPO‐12/APCНет, нет.Не смешивать с передатчиками 100G/200G, использующими полировку UPC.
Спецификации
| Параметр | Стоимость |
|---|---|
| Модель | MFP7E10-N030 |
| Длина | 30 м (терпимость: +2% * L / -0) |
| Тип волокна | Мультимода OM4 (50/125 мкм) для длины > 30 м; OM3 для ≤ 30 м |
| Тип соединителя | MPO‐12/APC самка к MPO‐12/APC самка, зеленая раковина |
| Активные волокна | 8 (4 Tx, 4 Rx) |
| Полярность | Кроссовер типа B |
| Потеря вставки (макс.) | ≤ 0,35 + 0,0004 * L (dB) → 0,362 дБ @ 30 м |
| Убытки от возврата (мин) | ≥ 35 дБ |
| Диаметр кабеля | 30,0 ± 0,2 мм |
| Минимальный радиус изгиба | 30 мм (в любом месте кабеля) |
| Куртка | Aqua, LSZH / OFNR |
| Рабочая температура | от 0 до 70 °C |
| Температура хранения | -40 °C до 85 °C |
| Влажность (неконденсирующая) | 10% ∼ 85% RH |
| Стандарты | GR‐1435, IEC 61754‐7, ANSI/TIA‐604‐5 |
Руководство по выбору
| Номер заказа | Описание | Длина |
|---|---|---|
| MFP7E10-N003 | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC | 3 м |
| MFP7E10-N005 | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC | 5 м |
| MFP7E10-N007 | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC | 7 м |
| MFP7E10-N010 | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC | 10 м |
| MFP7E10-N015 | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC | 15 м |
| MFP7E10-N020 | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC | 20 м |
| MFP7E10-N025 | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC | 25 м |
| MFP7E10-N030 | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC | 30 м |
| MFP7E10-N035 | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC | 35 м |
| MFP7E10-N040 | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC | 40 м |
| MFP7E10-N050 | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC | 50 м |
Преимущества
- Низкие потери и высокие потери прибыли:Обеспечивает чистые оптические сигналы для модуляции 400G/800G PAM4.
- Полировка APC:Минимизирует отражения, критические для NDR InfiniBand и 800G Ethernet.
- Кроссовер типа B:Упрощает прямое соединение передатчика; не требуется адаптеров для обратного полярного движения.
- Костюм LSZH/OFNR:Низкий запах и огнезащитный эффект, подходящий для пленумных и подъемных помещений.
- NVIDIA квалифицирована:Испытано и рекомендовано для семейств коммутаторов ConnectX‐7, BlueField‐3 и Spectrum.
Обслуживание и поддержка
Гонконгская Starsurge Group предоставляет глобальную доставку, многоязычную поддержку и технический опыт для сетевых решений NVIDIA.и послепродажная поддержкаСвяжитесь с нашей командой по продажам, чтобы узнать цены на объемы и длину.
Часто задаваемые вопросы
Этот кабель совместим с передатчиками QSFP112?
Да, при использовании с соответствующим передатчиком NVIDIA QSFP112 400G (например, MMA1Z00-NS400) на стороне адаптера.
Могу ли я использовать его с разъемами MPO‐12/UPC?
No MPO‐12/APC (зеленая оболочка) механически или оптически не совместима с MPO‐12/UPC (голубая оболочка).
Каков максимальный протяженность 30-метрового кабеля?
Сам кабель имеет длину 30 м, но общая связь может поддерживать до 50 м при включении двух пластырей (4 соединительных узла) с надлежащим бюджетированием потерь.
Кабель чувствителен к ESD?
Нет, кабель не имеет проводящих частей, однако при работе с передатчиками применяются стандартные меры предосторожности ESD.
Осторожности при обращении
- До установки держать на соединителях пылевые колпачки, чтобы избежать загрязнения.
- Перед соединением очищайте кабельные и приемопередающие разъемы с помощью очистителя оптических разъемов.
- Избегайте изгиба кабеля ниже радиуса изгиба 30 мм.
- Не подвергайте его воздействию жидкостей и не используйте за пределами номинального диапазона температуры.
- Хранить при температуре от -40 °C до 85 °C, когда не используется.
Введение компании
Гонконгская Starsurge Group Co., Limitedявляется поставщиком сетевого оборудования, ИТ-услуг и системных интеграционных решений, основанного в 2008 году.точки беспроводной связи, контроллеры, кабели и соответствующее сетевое оборудование.
При поддержке опытной команды продаж и техники, Starsurge поддерживает такие отрасли, как правительство, здравоохранение, производство, образование, финансы и предприятия.системы управления сетью, разработку программного обеспечения на заказ, многоязычную поддержку и глобальную доставку.и индивидуальные решения, которые помогают клиентам создавать эффективные, масштабируемая и надежная сетевая инфраструктура.
Ключевые факты на первый взгляд
Коннектор и полярность:MPO‐12/APC самка, кроссовер типа B, зеленая скорлупа
Волокно и длина:Мультимодный OM4, 30 м (98 футов), 8 активных волокон
Оптическая производительность:IL ≤ 0,362 дБ, RL ≥ 35 дБ
Соответствие:GR‐1435, IEC 61754‐7, OFNR/LSZH
Матрица совместимости
| Передатчик / Устройство | Тип порта | Совместимо |
|---|---|---|
| NVIDIA MMA4Z00-NS (800G DR8) | OSFP с двумя портами | Да, да. |
| NVIDIA MMA4Z00-NS400 (400G) | OSFP (один порт) | Да, да. |
| NVIDIA MMA1Z00-NS400 (400G) | QSFP112 | Да, да. |
| ConnectX-7 / BlueField-3 | OSFP / QSFP112 | Да, да. |
| Передатчики MPO‐12/UPC (100G/200G) | MPO‐12/UPC | Нет (разные полировки) |
Контрольный список покупателя
- Подтвердить тип порта передатчика: OSFP, OSFP с двумя портами или QSFP112
- Проверьте полировку соединителя: MPO‐12/APC (зеленая оболочка) против UPC (синяя оболочка)
- Проверка требуемой длины кабеля ¥ MFP7E10‐N030 30 метров
- Обеспечить тип волокна: мультимодный OM4 для длин > 30 м, OM3 для более коротких
- План управления кабелями: минимальный радиус изгиба 30 мм
- Рассматривать потерю вставки панели патча, если используется в длинных ссылок
