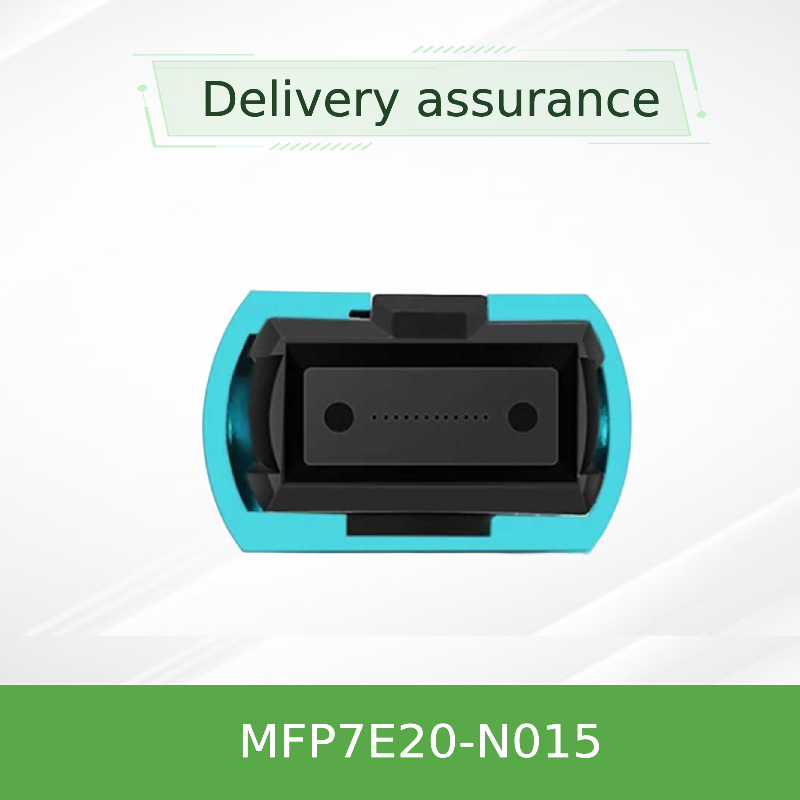

NVIDIA MFP7E20-N015 15-метровый мультимодный MPO-12/APC кабель для приемников OSFP и QSFP112
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E20-N015 |
| Документ: | MFP7E20-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MFP7E20-N015 | Материал Форма: | круглый провод |
|---|---|---|---|
| Допустил прочность на растяжение: | 1000N <10000N | Сертификация: | RoHS, CE, ISO9001, VDE, CCC |
| материал оболочки: | ПВХ | Длина: | 15 м |
| Скорость передачи данных: | 400 ГБ/с | Источник: | Индия / Израиль / Китай |
| Выделить: | NVIDIA 15-метровый MPO-12/APC кабель,Мультимодный кабель для OSFP-передатчиков,QSFP112 передатчики MPO-12/APC кабель |
||
Характер продукции
NVIDIA MFP7E20-N015 15-метровый мультимодный MPO-12/APC кабель
Высокопроизводительный 8-волоконный пассивный оптический кабель с кроссоверной топологией типа B. Разработан для 400GbE / NDR InfiniBand и Ethernet взаимосвязей, поддерживающих двухпортовые приемники OSFP и QSFP112.Длина 15 метров, OM3/OM4 мультимод, LSZH-жакет и разъемы APC для низкого отражания.
Основные факты
- Длина:15 м (MFP7E20-N015)
- Тип волокна:Мультимодный OM3 (≤30 м) / OM4
- Коннектор:MPO-12/APC женский, 8 активных волокон
- Топология:Кроссовер типа B
- Жакет:Aqua LSZH / OFNR
- Макс Рейч:50 м (с 4 соединителями в соединении)
- Протоколы:InfiniBand, Ethernet, NVLink
Обзор продукции
Серия NVIDIA MFP7E20-Nxxx представляет собой пассивный мультимодный волокнистый кабель с разъемами MPO-12/APC.физическая связь с низкими потерями между OSFP 800G-передатчиками с двумя портами, однопортовые OSFP 400G и QSFP112 400G передатчики.интерфейс APC минимизирует обратные отражения (≥35 дБ потерь возврата) для сохранения целостности сигнала в высокоскоростных PAM4 ссылкахКабель полностью соответствует Telcordia GR-1435 и IEC 61754-7, и изготавливается под строгим контролем качества для обеспечения надежности подключения.
Ключевые особенности
- 8 активных волокон- 4 полосы в направлении для передачи 400G/800G
- Женские разъемы MPO-12/APC- Угловой лак устраняет вредные отражения на спине.
- Кроссоверная проводка типа B- Картографирование с пин 1 на пин 12 позволяет напрямую соединять передатчик с передатчиком
- Гибкая круглая куртка LSZH- Малый дым, нулевой галоген, аква цвет, диаметр 3,0 ± 0,2 мм
- Максимальная протяженность 50 м- с двумя пластырями и четырьмя соединительными узлами
- Поддерживает InfiniBand, Ethernet и NVLink- будущее для протоколов следующего поколения
- Застегивание под давлением- быстрая и безопасная установка
Технологии и дизайн
MFP7E20-N015 использует 50/125 мкм мультимодные волокна (OM3 для длины ≤30 м, OM4 для >30 м).Коннектор MPO имеет отверстия для выравнивания, которые сочетаются с булавами выравнивания передатчика для точного оптического соединения8-градусная концовка APC уменьшает отражение,в то время как кроссовер (тип B) pinout обеспечивает, что передающий лазер на полосе 1 одного конца выровняется с приемником на полосе 12 противоположного конца - исключая необходимость отдельного адаптера полярностиКабель завершается соединителями с низкими потерями (IL ≤ 0,35 + 0,0004 × L dB) и на 100% проверен на заводе на потерю вставки, потерю возврата и непрерывность волокон.
Типичные задания
- Переменчик на переключатель- Подключение двухпортовых коммутаторов OSFP в топологиях спинного листа
- Переключатель на адаптер- Соедините коммутаторы OSFP с DPU ConnectX-7 или BlueField-3 с передатчиками QSFP112/OSFP
- Сервер-к-свич- высокая плотность 400G/800G верхней части стеллажа
- Центр обработки данных внутри рака- Краткопроходные связи внутри стойки или между соседними стойками
Совместимость
Передатчики:NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Протоколы:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Тип соединителя:MPO-12/APC (женщина) - несовместима с MPO-12/UPC
Порты:OSFP с двумя портами, OSFP с одним портом, QSFP112
Протоколы:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Тип соединителя:MPO-12/APC (женщина) - несовместима с MPO-12/UPC
Порты:OSFP с двумя портами, OSFP с одним портом, QSFP112
Спецификации
| Параметр | Значение / диапазон | Примечания |
|---|---|---|
| Номер изделия | MFP7E20-N015 | длина 15 м |
| Количество волокон | 8 (активный) | 4 неактивные члены группы |
| Тип волокна | Мультимодный OM3 (≤30 м) / OM4 | 50/125 мкм |
| Тип соединителя | MPO-12/APC (женщина) | IEC 61754-7 |
| Потеря вставки (IL) | ≤ 0,35 + 0,0004×L dB | L = длина в метрах |
| Убытки от возврата (RL) | ≥ 35 дБ | Полировка APC |
| Диаметр кабеля | 30,0 ± 0,2 мм | Круглый, гибкий |
| Минимальный радиус изгиба | 30 мм | Где угодно по кабелю. |
| Материал куртки | Aqua LSZH / OFNR | Низкий уровень дыма, нулевой галоген |
| Операционная температура. | от 0 до 70 °C | Хранение: от -40 до 85 °C |
| Топология | Тип B (кроссовер) | Картографирование с помощью пин 1 ?? 12 |
Руководство по выбору
| Номер заказа | Длина | Описание |
|---|---|---|
| MFP7E20-N003 | 3 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N005 | 5 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N010 | 10 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N015 | 15 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N020 | 20 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N025 | 25 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N030 | 30 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N040 | 40 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N050 | 50 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
Преимущества
- Целостность сигнала- Полировка APC и кроссовер типа B уменьшают отражения и проблемы поляризации
- Снижение затрат- Пассивная конструкция без меди без активной электроники, снижающая расход энергии
- Надежность- Соответствие требованиям ГР-1435 и 100% заводские испытания гарантируют постоянную производительность
- Гибкость- LSZH куртка и небольшой радиус изгиба упрощают маршрутизацию в высокой плотности стеллажей
- Масштабируемость- Поддерживает 400G/800G сегодня и будущих протоколов более высокой скорости
Часто задаваемые вопросы
В чем разница между MPO-12/APC и MPO-12/UPC?
APC (угловая полировка) имеет угол 8 градусов, который уменьшает обратное отражение, что имеет решающее значение для высокоскоростных сигналов PAM4.Они механически не совместимы..
Могу ли я использовать этот кабель с 100G-передатчиками?
Хотя кабель поддерживает 8 волокон, он оптимизирован для приложений 400G / 800G. Для 100G (4x25G-NRZ) обычно используются кабели MPO-12/UPC; пожалуйста, проверьте совместимость с вашим приемопередатчиком.
Каково максимальное рекомендуемое расстояние соединения для N015?
50 метров с двумя пластыристыми панелями и четырьмя соединительными узлами.
Кабель поддерживает NVLink?
Да, серия MFP7E20-Nxxx предназначена для поддержки протоколов NVLink, InfiniBand и Ethernet в соответствии с руководящими принципами совместимости NVIDIA.
Осторожности при обращении
- Сохраняйте защитные капсулы от пыли до установки, чтобы предотвратить загрязнение
- Всегда очищайте как кабель, так и разъединители передатчика очистителями оптического класса перед спариванием
- Избегайте изгиба кабеля ниже минимального радиуса изгиба 30 мм
- Не тяните соединители; используйте вытягивающее устройство или кабельное покрытие для облегчения напряжения
- Хранить в сухой, чистой среде при температуре хранения от -40 до 85 °C
Контрольный список покупателя
- Проверка типа разъема передатчика (MPO-12/APC женского пола)
- Подтвердить длину связи - вариант 15 м (MFP7E20-N015)
- Проверка типа волокна - OM3/OM4 мультимодный
- Обеспечить полярность - кроссовер типа B, требуемый для прямого прикрепления
- Оценка маршрутизации кабеля и радиуса изгиба
- Подтвердить совместимость передатчика (OSFP/QSFP112)
