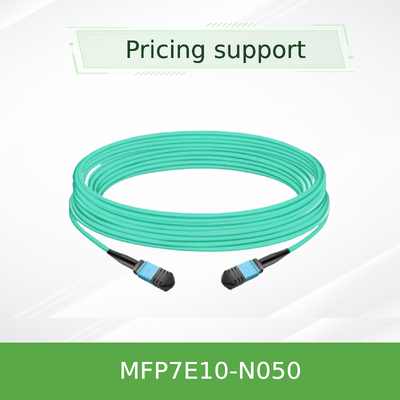

Кабель из многомодового волокна NVIDIA MFP7E10-N050 50 м MPO-12/APC для InfiniBand и Ethernet 400G/800G
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E10-N050 (980-9I57Y-00N050) |
| Документ: | MFP7E10-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель: | MFP7E10-N050 | Длина: | 50 m |
|---|---|---|---|
| Тип волокна: | Multimode OM4 | Разъемы: | MPO-12/APC (женщина) |
| Вносимая потеря: | ≤ 0,37 дБ | Возвратная потеря: | ≥ 35 дБ |
| Выделить: | Волоконно-оптический кабель NVIDIA 50 м MPO-12,Кабель из многомодового волокна для InfiniBand,Волоконно-оптический кабель Ethernet 400G |
||
Характер продукции
NVIDIA MFP7E10-N050 50m MPO-12/APC Мультимодный волоконно-волоконный кабель
Высокопроизводительный 8-волоконный пассивный оптический кабель с кроссоверной топологией типа B, предназначенный для 400GbE/NDR InfiniBand и Ethernet взаимосвязей, поддерживающий двухпортовые приемники OSFP и QSFP112.
Основные характеристики
Длина:50 м (MFP7E10-N050)
Тип волокна:Multimode OM4 (длина > 30 м)
Коннектор:MPO-12/APC женский, 8 активных волокон
Топология:Кроссовер типа B
Жакет:Aqua LSZH / OFNR
Макс Рейч:50 м (с 4 соединителями в соединении)
Протоколы:InfiniBand, Ethernet, NVLink
Обзор продукции
Серия NVIDIA MFP7E10-Nxxx представляет собой пассивный мультимодный волокнистый кабель с разъемами MPO-12/APC.физическая связь с низкими потерями между OSFP 800G-передатчиками с двумя портами, однопортовые OSFP 400G и QSFP112 400G.
С полировкой под углом 8 градусов, интерфейс APC минимизирует обратное отражение (≥35 дБ потеря возврата) для сохранения целостности сигнала в высокоскоростных PAM4 ссылках.Кабель полностью соответствует стандартам Telcordia GR-1435 и IEC 61754-7, и производится под строгим контролем качества для обеспечения надежности подключения.
Ключевые особенности
8 Активные волокна
4 полосы в направлении для передачи 400G/800G
Коннекторы MPO-12/APC
Угловая полировка устраняет вредные отражения на спине
Кроссоверная проводка типа B
Картографирование с пин 1 на пин 12 позволяет напрямую подключать передатчик к передатчику
Гибкая куртка LSZH
Малый дым, нулевой галоген, цвет аква, диаметр 3,0 ± 0,2 мм
Максимальная дальность 50 м
С двумя пластырями и четырьмя соединительными узлами
Поддержка многопротоколов
InfiniBand, Ethernet и NVLink для будущего развертывания
Технологии и дизайн
MFP7E10-N050 использует 50/125 мкм мультимодное волокно OM4, оптимизированное для длины >30 м. Коннектор MPO имеет отверстия для выравнивания, которые сочетаются с пинами выравнивания передатчика для точной оптической сцепки.
8-градусная конечная сторона APC уменьшает отражение,в то время как кроссовер (тип B) pinout обеспечивает, что передающий лазер на полосе 1 одного конца выровняется с приемником на полосе 12 противоположного конца - исключая необходимость отдельного адаптера полярности.
Кабель завершается соединителями с низкими потерями (IL ≤ 0,35 + 0,0004 × L dB) и на 100% проверен на заводе на потерю вставки, потерю возврата и непрерывность волокон.
Типичные задания
- Переключатель на переключатель:Подключение двухпортовых выключателей OSFP в топологиях спинного листа через ряд
- Переключатель на адаптерСоедините переключатели OSFP с DPU ConnectX-7 или BlueField-3 с передатчиками QSFP112/OSFP
- Сервер к коммутатору:Высокая плотность 400G/800G середины ряда
- Интер-рек в центре обработки данных:Ссылки на короткое расстояние между соседними стойками или в пределах ряда
Совместимость
Передатчики:NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Протоколы:InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Тип соединителя:MPO-12/APC (женщина) - несовместима с MPO-12/UPC
Порты:OSFP с двумя портами, OSFP с одним портом, QSFP112
Технические спецификации
| Параметр | Значение / диапазон | Примечания |
|---|---|---|
| Номер изделия | MFP7E10-N050 | длина 50 м |
| Количество волокон | 8 (активный) | 4 неактивные члены группы |
| Тип волокна | Мультимод OM4 | 50/125 мкм |
| Тип соединителя | MPO-12/APC (женщина) | IEC 61754-7 |
| Потеря вставки (IL) | ≤ 0,35 + 0,0004×L dB | L = длина в метрах |
| Убытки от возврата (RL) | ≥ 35 дБ | Полировка APC |
| Диаметр кабеля | 30,0 ± 0,2 мм | Круглый, гибкий |
| Минимальный радиус изгиба | 30 мм | Где угодно по кабелю. |
| Материал куртки | Aqua LSZH / OFNR | Низкий уровень дыма, нулевой галоген |
| Операционная температура | от 0 до 70 °C | Хранение: от -40 до 85 °C |
| Топология | Тип B (кроссовер) | Картографирование с помощью пин 1 ?? 12 |
Руководство по выбору
| Номер заказа | Длина | Описание |
|---|---|---|
| MFP7E10-N003 | 3 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E10-N005 | 5 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E10-N007 | 7 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E10-N010 | 10 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E10-N015 | 15 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E10-N020 | 20 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E10-N025 | 25 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E10-N030 | 30 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E10-N035 | 35 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E10-N040 | 40 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
| MFP7E10-N050 | 50 м | NVIDIA пассивный волоконно-волоконный кабель, MMF, MPO12 APC к MPO12 APC |
Преимущества продукта
- Целостность сигнала:Полировка APC и кроссовер типа B уменьшают отражения и проблемы поляризации
- Снижение затрат:Пассивная конструкция без меди без активной электроники, снижающая расход энергии
- Надежность:Соответствие стандарту GR-1435 и 100% заводское тестирование обеспечивают постоянную производительность
- Гибкость:LSZH-костюм и небольшой радиус изгиба упрощают маршрутизацию в высокоплотных стойках
- МасштабируемостьПоддерживает 400G/800G сегодня и будущие протоколы более высокой скорости
Часто задаваемые вопросы
В чем разница между MPO-12/APC и MPO-12/UPC?
APC (угловая полировка) имеет угол 8 градусов, который уменьшает обратное отражение, что имеет решающее значение для высокоскоростных сигналов PAM4.Они механически не совместимы..
Могу ли я использовать этот кабель с 100G-передатчиками?
Хотя кабель поддерживает 8 волокон, он оптимизирован для приложений 400G / 800G. Для 100G (4x25G-NRZ) обычно используются кабели MPO-12/UPC; пожалуйста, проверьте совместимость с вашим приемопередатчиком.
Какое максимальное рекомендуемое расстояние соединения для N050?
50 метров с двумя пластыристыми панелями и четырьмя соединительными узлами.
Кабель поддерживает NVLink?
Да, серия MFP7E10-Nxxx предназначена для поддержки протоколов NVLink, InfiniBand и Ethernet в соответствии с руководящими принципами совместимости NVIDIA.
Осторожности при обращении
- Сохраняйте защитные капсулы от пыли до установки, чтобы предотвратить загрязнение
- Всегда очищайте как кабель, так и разъединители передатчика очистителями оптического класса перед спариванием
- Избегайте изгиба кабеля ниже минимального радиуса изгиба 30 мм
- Не тяните соединители; используйте вытягивающее устройство или кабельное покрытие для облегчения напряжения
- Хранить в сухой, чистой среде при температуре хранения от -40 до 85 °C
Контрольный список покупателя
- Проверка типа разъема передатчика (MPO-12/APC женского пола)
- Подтвердить длину соединения - вариант 50 м (MFP7E10-N050)
- Проверка типа волокна - OM4 мультимодный (для > 30 м)
- Обеспечить полярность - кроссовер типа B, требуемый для прямого прикрепления
- Оценка маршрутизации кабеля и радиуса изгиба
- Подтвердить совместимость передатчика (OSFP/QSFP112)
Сопутствующие продукты
NVIDIA MMA4Z00-NS OSFP DR8
NVIDIA MMA4Z00-NS400 OSFP
NVIDIA MMA1Z00-NS400 QSFP112
NVIDIA MFP7E10-N030 (30 м)
NVIDIA MFP7E10-N040 (40 м)
Сопутствующие руководства
