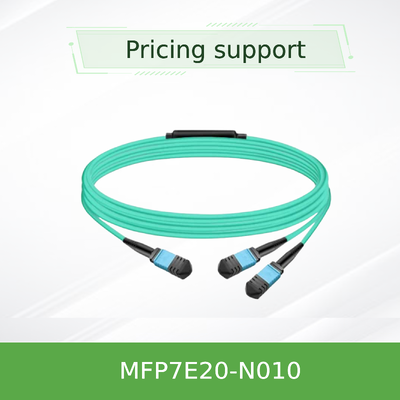

NVIDIA MFP7E20-N010 10m MPO-12/APC многомодный волоконно-оптический кабель
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E20-N010 |
| Документ: | MFP7E20-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MFP7E20-N010 | Материал Форма: | круглый провод |
|---|---|---|---|
| Допустил прочность на растяжение: | 1000N <10000N | Сертификация: | RoHS, CE, ISO9001, VDE, CCC |
| материал оболочки: | ПВХ | Длина: | 10 м |
| Скорость передачи данных: | 400 ГБ/с | Источник: | Индия / Израиль / Китай |
| Выделить: | NVIDIA 10m мультимодный волоконно-оптический кабель,Оптический кабель MPO-12/APC,Мультимодный кабель NVIDIA с гарантией |
||
Характер продукции
Оптический кабель NVIDIA MFP7E20-N010 10 м MPO-12/APC многомодовый
Высокопроизводительный пассивный оптический кабель с 8 волокнами и топологией кроссовера типа B. Предназначен для соединений InfiniBand 400GbE/NDR и Ethernet, поддерживает трансиверы OSFP и QSFP112 с двумя портами. Длина 10 метров, многомодовый OM3/OM4, оболочка LSZH и разъемы APC для низкого обратного отражения. Идеально подходит для соединений top-of-rack и intra-rack в центрах обработки данных.
Длина: 10 м (MFP7E20-N010)
Тип волокна: Многомодовый OM3 (≤30 м) / OM4
Разъем: MPO-12/APC female, 8 активных волокон
Топология: Кроссовер типа B
Оболочка: Aqua LSZH / OFNR
Максимальная дальность: 50 м (с 4 разъемами в линии)
Протоколы: InfiniBand, Ethernet, NVLink
Тип волокна: Многомодовый OM3 (≤30 м) / OM4
Разъем: MPO-12/APC female, 8 активных волокон
Топология: Кроссовер типа B
Оболочка: Aqua LSZH / OFNR
Максимальная дальность: 50 м (с 4 разъемами в линии)
Протоколы: InfiniBand, Ethernet, NVLink
Обзор продукта
Серия NVIDIA MFP7E20-Nxxx представляет собой пассивный многомодовый оптический кабельный сборник с разъемами MPO-12/APC. MFP7E20-N010 — это вариант длиной 10 метров, который обеспечивает прямое физическое соединение с низкими потерями между трансиверами OSFP 800G с двумя портами, OSFP 400G с одним портом и QSFP112 400G. Благодаря 8-градусной угловой полировке интерфейс APC минимизирует обратные отражения (потери на отражение ≥35 дБ) для сохранения целостности сигнала в высокоскоростных линиях PAM4. Кабель полностью соответствует стандартам Telcordia GR-1435 и IEC 61754-7 и производится под строгим контролем качества для обеспечения надежности plug-and-play.
Ключевые особенности
- 8 активных волокон - 4 линии на направление для передачи 400G/800G
- Разъемы MPO-12/APC female - Угловая полировка устраняет вредные обратные отражения
- Кроссоверная проводка типа B - Сопоставление пинов 1-12 обеспечивает прямое подключение трансивера к трансиверу
- Гибкая круглая оболочка LSZH - Низкое дымовыделение, отсутствие галогенов, аква-цвета, диаметр 3,0 ±0,2 мм
- Максимальная дальность 50 м - с двумя патч-панелями и четырьмя соединениями разъемов
- Поддержка InfiniBand, Ethernet и NVLink - защита от будущих протоколов следующего поколения
- Защелка push-pull - быстрая и надежная установка
Технология и дизайн
MFP7E20-N010 использует многомодовые волокна 50/125 мкм (OM3 для длин ≤30 м, OM4 для >30 м). Разъем MPO имеет выравнивающие отверстия, которые совмещаются с выравнивающими штифтами трансивера для точного оптического соединения. Торцевая поверхность APC с углом 8 градусов снижает отражательную способность, а кроссоверная (тип B) распиновка гарантирует, что передающий лазер на линии 1 одного конца совмещается с приемником на линии 12 противоположного конца, устраняя необходимость в отдельном адаптере полярности. Кабель оснащен разъемами с низкими потерями (IL ≤0,35 + 0,0004*L дБ) и на 100% протестирован на заводе на потери при вставке, потери на отражение и непрерывность волокна.
Типичные варианты развертывания
- Коммутатор-коммутатор - Подключение коммутаторов OSFP с двумя портами в топологиях spine-leaf
- Коммутатор-адаптер - Соединение коммутаторов OSFP с DPU ConnectX-7 или BlueField-3 с трансиверами QSFP112/OSFP
- Сервер-коммутатор - Высокоплотное подключение top-of-rack 400G/800G
- Внутристоечные соединения центра обработки данных - Короткие линии внутри стойки или между соседними стойками
Совместимость
Трансиверы: NVIDIA MMA4Z00-NS, MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112)
Протоколы: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Тип разъема: MPO-12/APC (female) - Несовместим с MPO-12/UPC
Порты: OSFP с двумя портами, OSFP с одним портом, QSFP112
Протоколы: InfiniBand (NDR), Ethernet (400GbE/800GbE), NVLink
Тип разъема: MPO-12/APC (female) - Несовместим с MPO-12/UPC
Порты: OSFP с двумя портами, OSFP с одним портом, QSFP112
Спецификации
| Параметр | Значение / Диапазон | Примечания |
|---|---|---|
| Номер продукта | MFP7E20-N010 | Длина 10 м |
| Количество волокон | 8 (активных) | 4 неактивных в качестве силовых элементов |
| Тип волокна | Многомодовый OM3 (≤30 м) / OM4 | 50/125 мкм |
| Тип разъема | MPO-12/APC (female) | IEC 61754-7 |
| Потери при вставке (IL) | ≤0,35 + 0,0004*L дБ | L = длина в метрах |
| Потери на отражение (RL) | ≥35 дБ | Полировка APC |
| Диаметр кабеля | 3,0 ±0,2 мм | Круглый, гибкий |
| Минимальный радиус изгиба | 30 мм | В любом месте кабеля |
| Материал оболочки | Aqua LSZH / OFNR | Низкое дымовыделение, отсутствие галогенов |
| Рабочая температура. | 0 °C до 70 °C | Хранение: -40 °C до 85 °C |
| Топология | Тип B (кроссовер) | Сопоставление пинов 1 ↔ 12 |
Руководство по выбору
| Номер для заказа | Длина | Описание |
|---|---|---|
| MFP7E20-N003 | 3 м | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N005 | 5 м | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N010 | 10 м | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N015 | 15 м | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N020 | 20 м | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N025 | 25 м | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N030 | 30 м | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N040 | 40 м | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC к MPO12 APC |
| MFP7E20-N050 | 50 м | Пассивный оптоволоконный кабель NVIDIA, MMF, MPO12 APC к MPO12 APC |
Преимущества
- Целостность сигнала - Полировка APC и кроссовер типа B снижают отражения и проблемы с поляризацией
- Экономичность - Пассивная конструкция без меди, без активной электроники, снижает энергопотребление
- Надежность - Соответствие GR-1435 и 100% заводское тестирование обеспечивают стабильную работу
- Гибкость - Оболочка LSZH и малый радиус изгиба упрощают прокладку в стойках высокой плотности
- Масштабируемость - Поддержка 400G/800G сегодня и будущих протоколов более высокой скорости
Часто задаваемые вопросы
В чем разница между MPO-12/APC и MPO-12/UPC?
APC (угловая полировка) имеет угол 8 градусов, который уменьшает обратные отражения, что критически важно для высокоскоростных сигналов PAM4. UPC (ультраплоская полировка) обычно используется для линий с более низкой скоростью. Они механически несовместимы.
Могу ли я использовать этот кабель с трансиверами 100G?
Хотя кабель поддерживает 8 волокон, он оптимизирован для приложений 400G/800G. Для 100G (4x25G-NRZ) обычно используются кабели MPO-12/UPC; пожалуйста, проверьте совместимость с вашим трансивером.
Каково максимальное рекомендуемое расстояние для линии N010?
50 метров с двумя патч-панелями и четырьмя общими соединениями разъемов. Для прямого подключения без патч-панелей типичная дальность составляет до 30-40 метров в зависимости от бюджета линии.
Поддерживает ли кабель NVLink?
Да, серия MFP7E20-Nxxx разработана для поддержки протоколов NVLink, InfiniBand и Ethernet в соответствии с рекомендациями NVIDIA по совместимости.
Меры предосторожности при обращении
- Держите защитные колпачки до установки, чтобы предотвратить загрязнение
- Всегда очищайте разъемы кабеля и трансивера оптическими очистителями перед соединением
- Избегайте изгиба кабеля ниже минимального радиуса изгиба 30 мм
- Не тяните за разъемы; используйте язычок или оболочку кабеля для снятия натяжения
- Храните в сухом, чистом месте при температуре от -40 °C до 85 °C
Чек-лист покупателя
- Проверьте тип разъема трансивера (MPO-12/APC female)
- Подтвердите длину линии - вариант 10 м (MFP7E20-N010)
- Проверьте тип волокна - многомодовый OM3/OM4
- Убедитесь в полярности - для прямого подключения требуется кроссовер типа B
- Оцените прокладку кабеля и зазор для радиуса изгиба
- Подтвердите совместимость трансивера (OSFP/QSFP112)
Сопутствующие товары
NVIDIA MMA4Z00-NS OSFP DR8
NVIDIA MMA4Z00-NS400 OSFP
NVIDIA MMA1Z00-NS400 QSFP112
NVIDIA MFP7E20-N005 (5 м)
NVIDIA MFP7E20-N015 (15 м)
NVIDIA MMA4Z00-NS400 OSFP
NVIDIA MMA1Z00-NS400 QSFP112
NVIDIA MFP7E20-N005 (5 м)
NVIDIA MFP7E20-N015 (15 м)
