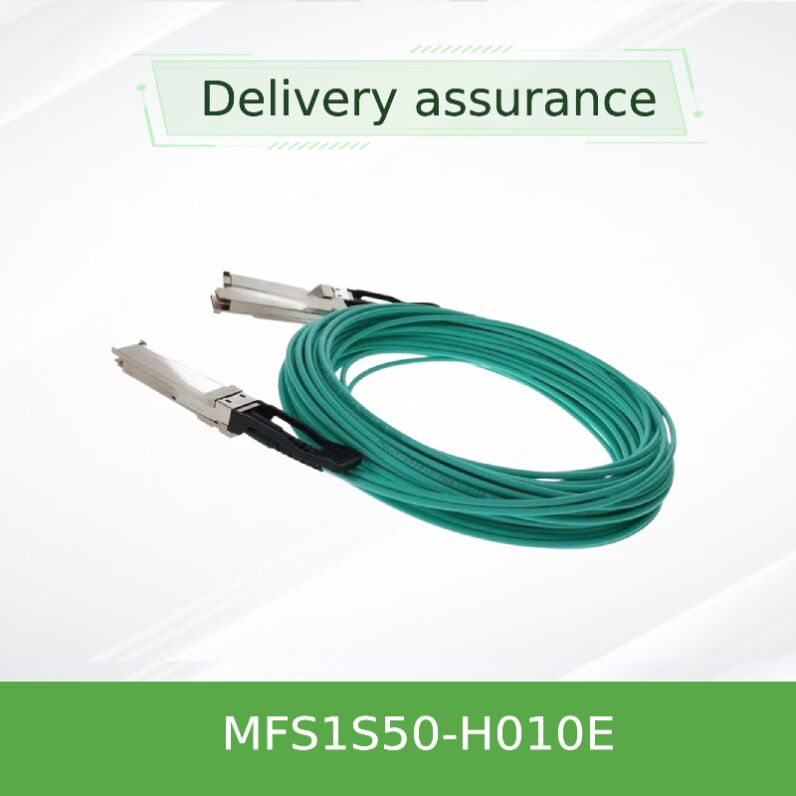

Кабель-разветвитель NVIDIA MFS1S50-H010E 200G на 2x100G QSFP56 AOC с низкой задержкой

NVIDIA® MFS1S50-H010E — это высокопроизводительный активный оптический кабель-разветвитель (AOC), обеспечивающий подключение со скоростью 200 Гбит/с к 2x100 Гбит/с в современных центрах обработки данных. Разработанный для экономически эффективных, но требовательных сред, этот AOC на базе VCSEL QSFP56 обеспечивает бесшовный интерфейс между портом коммутатора 200 Гбит/с и двумя отдельными серверами или вычислительными узлами 100 Гбит/с. Соответствующий стандартам SFF-8665 и SFF-8679, серия MFS1S50 обеспечивает целостность сигнала, низкую задержку и превосходную энергоэффективность. Длина 10 метров (H010E) идеально подходит для соединений от коммутатора верхнего уровня стойки (ToR) к серверам, упрощая кабельную инфраструктуру при сохранении высокой пропускной способности.

Каждый кабель-разветвитель имеет встроенную EEPROM на обоих концах QSFP56 для мониторинга продукта в реальном времени и отчетности о состоянии, полностью совместимую с коммутаторами NVIDIA InfiniBand и Ethernet. Благодаря строгому производственному тестированию и уникальному дизайну качества NVIDIA, этот AOC обеспечивает надежность plug-and-play и увеличенный срок службы в корпоративных, HPC и AI кластерах.

MFS1S50-H010E использует массивы вертикальных поверхностно-излучающих лазеров (VCSEL) и высокочувствительные PIN-фотодиоды по четырем парам многомодового волокна. На стороне QSFP56 200 Гбит/с все четыре линии работают на скорости 50 Гбит/с PAM4 (53,125 Гбод) для достижения общей пропускной способности 200 Гбит/с; на концах разветвления каждая линия обрабатывает две линии со скоростью 100 Гбит/с (50 Гбит/с PAM4 на линию). Эта активная оптическая конструкция устраняет деградацию сигнала в медных кабелях и увеличивает дальность до 50 метров при сохранении коэффициента ошибок по битам ниже 1e-12.

Кабель оснащен управляющими сигналами, соответствующими SFF-8636, включая выбор модуля, режим низкого энергопотребления и линию прерывания. Встроенный цифровой диагностический мониторинг (DDM) обеспечивает информацию о состоянии канала в реальном времени, упрощая управление сетью и устранение неполадок. Кроме того, трансивер поддерживает выбор скорости для гибких линейных скоростей: 10,3125G NRZ, 25,78125G NRZ и 26,5625G PAM4 для обеспечения обратной совместимости при необходимости.

• Подключение коммутатора Top-of-Rack (ToR) к двум серверам в сетях 200GbE или InfiniBand HDR.
• Высокопроизводительные вычислительные кластеры (HPC), требующие низкой задержки и плотной кабельной инфраструктуры.
• Инфраструктура обучения AI/ML с восходящими каналами 200G к серверам GPU (например, коммутаторы NVIDIA Quantum или Spectrum).
• Архитектуры «спина-лист» центров обработки данных, где важна эффективность портов и упрощенное управление кабелями.
• Агрегация в ядре предприятия, сокращающая количество трансиверов при одновременном увеличении пропускной способности на единицу стойки.

Разработан для коммутаторов NVIDIA Quantum InfiniBand (например, серии QM8700, QM9700) и коммутаторов Ethernet NVIDIA Spectrum. MFS1S50-H010E также совместим с любым стандартным портом QSFP56, поддерживающим обучение каналов 200GbE или InfiniBand HDR/NDR. EEPROM AOC обеспечивает уникальную идентификацию продукта, что позволяет полностью управлять им платформами сетевого оборудования NVIDIA. Для хостов, не являющихся NVIDIA, кабель соответствует стандарту QSFP56 MSA (SFF-8665), а электрический интерфейс соответствует SFF-8679. Всегда проверяйте конфигурацию порта хоста для поддержки разветвления.

Для нестандартных длин или оптовых заказов, пожалуйста, свяжитесь с нашим отделом продаж. Суффикс "E" обозначает специфическое региональное или заводское кодирование; электрические и оптические характеристики идентичны стандартной серии H0xxV.

• Гарантия подлинности продукта: 100% оригинальные кабели NVIDIA, полностью отслеживаемые и подкрепленные гарантией качества производителя.
• Техническая экспертиза: Наши инженеры предоставляют предпродажную проверку совместимости и послепродажную поддержку.
• Глобальная логистика: Быстрая доставка по всему миру с надлежащей антистатической упаковкой и защитой от ЭСР.
• Конкурентные цены и скидки на объем: Идеально подходит для строительства центров обработки данных и проектов модернизации инфраструктуры.
• Расширенные варианты гарантии: Стандартная 1-летняя гарантия с возможностью расширенного покрытия по запросу.

Hong Kong Starsurge Group предоставляет комплексное обслуживание: консультации по техническим спецификациям, помощь в тестировании интероперабельности и поддержку по возврату и обмену (RMA). Наша команда готова оказать помощь в удаленной отладке, руководстве по установке и проверке совместимости прошивок. Каждый кабель визуально осматривается перед отправкой для обеспечения чистоты оптических разъемов и правильной маркировки. Для критически важных проектов мы предлагаем услуги замены на месте в отдельных регионах. Свяжитесь с вашим менеджером по работе с клиентами для получения информации о SLA.

• Убедитесь, что ваши порты коммутатора и сетевого адаптера поддерживают режим разветвления (200G → 2x100G).
• Проверьте требуемую длину кабеля и ограничения по радиусу изгиба в вашей конфигурации стойки.
• Убедитесь, что оба хост-системы на концах 100G имеют отсеки QSFP56 с надлежащим воздушным потоком и бюджетом мощности.
• Проверьте, требуются ли вашему окружению дополнительные сертификаты соответствия (например, China RoHS).
• Рассмотрите возможность заказа запасных блоков для обеспечения идентичной симметрии канала в кластерах высокой доступности.

• Чувствительность к электростатическому разряду (ЭСР): используйте заземленные запястные ремни и рабочие станции, безопасные для ЭСР, во время установки.
• Не превышайте абсолютное максимальное напряжение питания (3,6 В) или входное напряжение данных, чтобы предотвратить необратимые повреждения.
• Избегайте сильных изгибов с радиусом менее 30 мм, чтобы сохранить оптические характеристики и предотвратить обрыв волокна.
• Всегда аккуратно вставляйте модули QSFP в отсеки; принудительная установка может повредить разъемы или защелки отсека.
• Работайте в диапазоне температур корпуса 0–70°C; обеспечьте адекватный воздушный поток в условиях высокой плотности.
• В случае видимых повреждений муфты разветвителя или оболочки замените кабель, чтобы избежать проблем с целостностью сигнала.

• NVIDIA MFS1S00-HxxxV – Активный оптический кабель 200G на 200G QSFP56 (точка-точка)
• NVIDIA MCP1650-HxxxE – AOC-разветвитель 100GbE QSFP28 на 2x50GbE SFP56
• Коммутатор NVIDIA Quantum HDR QM8700 – Коммутатор InfiniBand 40 портов 200 Гбит/с
• Сетевая карта NVIDIA ConnectX-6 Dx – Сетевой адаптер Ethernet/IB QSFP56 с двумя портами 100 Гбит/с

• Примечание к приложению LinkX Memory Map (MLNX-15-5926) – сведения о регистрах EEPROM
• Руководство по управлению кабелями и FAQ NVIDIA (MLNX-15-3603)
• SFF-8636 Rev 2.9 – Интерфейс управления для модулей QSFP
• Лучшие практики развертывания кабелей 200G Breakout в центрах обработки данных
