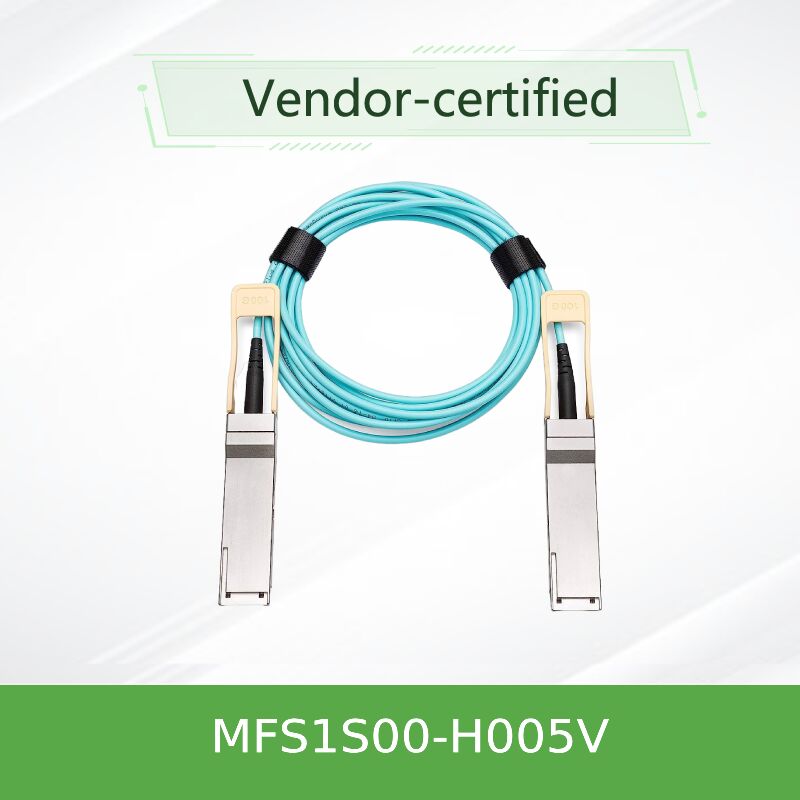

NVIDIA Mellanox MFS1S00-H005V 200Gb/s QSFP56 Активный оптический кабель 5m MMF AOC для InfiniBand HDR и 200GbE

NVIDIA Mellanox MFS1S00-H005V представляет собой высокопроизводительный активный оптический кабель QSFP56 для многомодового волокна (MMF) со скоростью 200 Гбит/с, обеспечивающий 5 метров надежной связи для центров обработки данных нового поколения и высокопроизводительных вычислительных кластеров. Разработанный для сред InfiniBand HDR (High Data Rate) и 200 Gigabit Ethernet, этот AOC использует модуляцию PAM4 со скоростью 50 Гбит/с на линию (4x50G) для достижения общей пропускной способности 200 Гбит/с. По сравнению с пассивными DAC, MFS1S00-H005V обеспечивает превосходную целостность сигнала, более узкие радиусы изгиба, сниженный вес и улучшенный воздушный поток, потребляя при этом всего 5,0 Вт на конец (с включенным ретаймингом). Встроенные массивы VCSEL и схемы ретайминга обеспечивают коэффициент ошибок по битам лучше, чем 1E-15, и предсказуемую низкую задержку. Полностью совместимый с интерфейсом управления SFF-8665 (QSFP56) и SFF-8636, кабель поддерживает горячую замену и соответствует требованиям RoHS.

MFS1S00-H005V использует активную оптику на основе VCSEL с четырьмя многомодовыми волокнами на конец, каждая линия работает на скорости 50 Гбит/с PAM4 (53,125 Гбод) для достижения общей пропускной способности 200 Гбит/с. Кабель интегрирует программируемые входные эквалайзеры и выходное предвзвешивание, позволяя точно настраивать различные хост-системы для максимизации запаса по мощности сигнала. Ретайминг может быть выборочно включен на каждую линию, снижая джиттер при высоких скоростях передачи данных, сохраняя при этом обратную совместимость с более низкими скоростями (например, 100 Гбит/с NRZ) при отключенном ретайминге. Оболочка LSZH (Low Smoke Zero Halogen) повышает пожарную безопасность при плотном размещении. Вся активная электроника герметично упакована в корпуса разъемов QSFP56, не требуя внешнего питания, кроме стандартного 3,3 В от хост-порта. Кабель поддерживает выбор скорости через регистры SFF-8636, позволяя конфигурировать работу в режимах NRZ 25,78125 Гбод (EDR) или PAM4 26,56250 Гбод (HDR).

• Кластеры высокопроизводительных вычислений (HPC), использующие сети InfiniBand HDR (5-метровые внутристоечные или соседние стоечные соединения)
• Архитектуры центров обработки данных 200GbE leaf-spine, соединяющие коммутаторы верхнего уровня стойки с вычислительными узлами
• Сетевые хранилища с NVMe-oF поверх InfiniBand, требующие высокой пропускной способности и низкой задержки
• Кластеры обучения ИИ/МО, использующие коммутаторы NVIDIA Quantum-2
• Соединения коммутатор-сервер в пределах одной стойки или между соседними стойками
• Развертывания в гипермасштабируемых центрах обработки данных, требующие высокоплотных, энергоэффективных кабелей

MFS1S00-H005V совместим с любым стандартным портом QSFP56, соответствующим SFF-8665. Он нативно поддерживается на платформах коммутаторов NVIDIA Mellanox InfiniBand HDR и 200GbE, а также на многих сторонних коммутаторах 200GbE. Проверенные совместимые платформы включают:

• Коммутаторы InfiniBand NVIDIA Mellanox Quantum-2 (QSFP56)
• Сетевые адаптеры NVIDIA Mellanox ConnectX-6 HDR / ConnectX-7 InfiniBand
• Коммутаторы NVIDIA Mellanox SN3700, SN4600 серии 200GbE
• Стандартные коммутаторы 200G QSFP56 (совместимость варьируется; пожалуйста, подтвердите поддержку AOC)

¹ Внутреннее считывание температуры через DDM допускается до 75°C. Абсолютные максимальные рейтинги: Vcc от -0,3 до 3,6 В; напряжение входных данных от -0,3 до 3,465 В; порог повреждения 3,4 дБм.

Примечание: Допуск длины для длин <5m: +300mm>

• Расширенный диапазон на скорости 200G: Пассивные DAC обычно ограничены 3-5 м при 200G; AOC обеспечивает надежную работу на 5 м и более.
• Превосходное управление кабелями: Тоньше, легче и гибче, чем медные DAC; поддерживает узкие радиусы изгиба (минимум 30 мм).
• Улучшенный воздушный поток: Меньше препятствий в высокоплотных коммутационных шасси и системах управления кабелями.
• Оптимизированная энергоэффективность: 5,0 Вт на конец при 200G является очень конкурентоспособным показателем для активной оптики.
• Интегрированная обработка сигнала: Программируемые эквалайзеры и предвзвешивание компенсируют вариации печатных плат хоста и потери в разъемах.
• Устойчивость к электромагнитным помехам: Оптическое волокно исключает электрические помехи, что идеально подходит для чувствительных радиочастотных сред.
• Цифровой диагностический мониторинг (DDM): Мониторинг оптической мощности, температуры и напряжения в реальном времени для проактивного обслуживания.

Сервис и поддержка – Hong Kong Starsurge

Являясь надежным поставщиком сетевого оборудования, основанным на технологиях, Hong Kong Starsurge Group предлагает комплексную поддержку активных оптических кабелей NVIDIA Mellanox. Наши услуги включают:

• Глобальная доставка с конкурентоспособными сроками выполнения (наличие на складе по запросу)
• Предпродажная техническая проверка: проверка совместимости с вашими моделями коммутаторов/серверов
• Запросы на нестандартную длину для специальных проектов (при наличии минимального объема заказа)
• 1-летняя ограниченная гарантия на оборудование (покрытие производителя для ремонта или замены)
• Поддержка RMA и помощь в устранении неполадок
• Многоязычная команда инженеров по продажам (английский, китайский и другие языки)

Часто задаваемые вопросы

В: В чем разница между MFS1S00-H005V и AOC предыдущего поколения 100G?

О: MFS1S00-H005V поддерживает скорость 200 Гбит/с с использованием модуляции PAM4 4x50G, в то время как AOC 100G используют NRZ 4x25G. Он разработан для сетей InfiniBand HDR и 200GbE, предлагая удвоенную пропускную способность для кластеров HPC и AI нового поколения.

В: Совместим ли этот кабель с портами 100 Гбит/с (EDR)?

О: Да, путем соответствующей настройки регистров выбора скорости (режим NRZ при 25,78125 Гбод) и отключения ретайминга при необходимости. Однако оптимальное использование достигается на скорости 200G HDR. Пожалуйста, проверьте совместимость хоста для сред со смешанной скоростью.

В: Каково типичное энергопотребление на расстоянии 5 метров?

О: Энергопотребление не зависит от длины; каждый конец потребляет типично 5,0 Вт при включенном ретайминге, независимо от того, составляет ли длина кабеля 1 м или 100 м.

В: Поддерживает ли кабель цифровой диагностический мониторинг (DDM)?

О: Да, DDM обеспечивает мониторинг оптической мощности Rx/Tx, тока смещения, напряжения питания и температуры корпуса на линию в реальном времени с пороговыми значениями предупреждения/тревоги.

В: Какая гарантия предоставляется?

О: NVIDIA Mellanox предоставляет 1-летнюю ограниченную гарантию на оборудование, покрывающую ремонт или замену деталей при производственных дефектах.

В: Могу ли я использовать этот кабель с коммутаторами, не относящимися к Mellanox?

О: Он может работать со сторонними коммутаторами QSFP56, поддерживающими 200GbE и AOC с ретаймингом. Однако совместимость не гарантируется; мы рекомендуем проверить это у вашего поставщика коммутаторов и провести тестирование перед масштабным развертыванием.

Меры предосторожности и обращение

• Не превышайте абсолютное максимальное напряжение питания (3,6 В), чтобы избежать необратимого повреждения внутренней оптики.
• Избегайте изгибов круче 30 мм динамического радиуса изгиба, чтобы предотвратить повреждение волокна.
• Держите защитные колпачки на разъемах до установки; загрязнение может привести к ухудшению сигнала и увеличению BER.
• Эксплуатируйте в диапазоне температур корпуса 0-70°C для обеспечения заявленной надежности.
• Используйте стандартные меры предосторожности против электростатического разряда (заземленные запястные ремни, антистатические коврики) при работе с разъемами QSFP56.
• Не тяните и не нагружайте кабель за разъемы; используйте язычок для отсоединения.
• Кабель классифицируется как лазерное изделие класса 1 согласно IEC 60825-1. Избегайте прямого попадания на апертуру лазера.

О компании Hong Kong Starsurge Group Co., Limited

Основанная в 2008 году, Hong Kong Starsurge Group Co., Limited является поставщиком сетевого оборудования, ИТ-услуг и решений по системной интеграции, основанным на технологиях. Обслуживая клиентов по всему миру, Starsurge поддерживает такие отрасли, как государственное управление, здравоохранение, производство, образование, финансы и корпоративный сектор. Компания поставляет сетевые коммутаторы, сетевые адаптеры, точки беспроводного доступа, контроллеры, кабели и активные оптические кабели от ведущих брендов. Придерживаясь клиентоориентированного подхода, Starsurge фокусируется на надежном качестве, оперативном обслуживании, многоязычной поддержке и возможностях глобальной доставки. Являясь надежным партнером в области сетевых решений NVIDIA Mellanox, Starsurge сочетает техническую экспертизу с превосходством в цепочке поставок, чтобы помочь клиентам построить эффективную, масштабируемую и надежную сетевую инфраструктуру.

---

Ключевые факты

• 200 Гбит/с (4x50G PAM4)
• Длина 5 метров
• Мощность: 5,0 Вт (типично, ретайминг на конец)
• Технология VCSEL + MMF
• Оболочка LSZH, RoHS
• Готовность к InfiniBand HDR / 200GbE
• QSFP56 с возможностью горячей замены
• Поддержка DDM

Матрица совместимости

• Коммутаторы InfiniBand NVIDIA Quantum-2
• Адаптеры ConnectX-6 HDR / ConnectX-7
• Коммутаторы 200GbE SN3700, SN4600
• Сторонние коммутаторы 200G QSFP56 (ограниченно)
• Несовместимо с портами QSFP28 (100G) без адаптера

Чек-лист покупателя

• Подтвердите тип порта QSFP56 (не QSFP28)
• Требуемое расстояние: 5 м или другое?
• Температура рабочей среды (0-70°C)
• Поддержка коммутатором AOC / ретайминга на скорости 200G PAM4
• Условия гарантии и RMA
• Сроки поставки и оптовые цены
