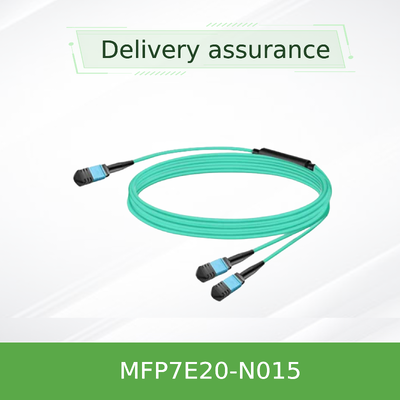

NVIDIA MFP7E20-N015 1:2 Сплитер кабель. 800G до 2x400G MPO-12/APC OM4, 15м

Серия NVIDIA MFP7E20-Nxxx обеспечивает уникальную функцию разделения 4-канального сигнала на два 2-канальных в одном корпусе MPO-12/APC на два MPO-12/APC. MFP7E20-N015 предлагает дальность до 15 метров, используя многомодовое волокно OM4 с низкими потерями и аква-оболочкой LSZH. Угловая полировка (APC) (8 градусов) устраняет обратные отражения и обеспечивает превосходное оптическое возвратное затухание ≥35 дБ. Этот кабель-разветвитель позволяет одному порту 800G (двойной OSFP) разветвляться на два независимых канала 200G/400G, максимизируя плотность портов и снижая сложность кабельной инфраструктуры от коммутатора до адаптера. Каждый кабель проходит строгие заводские испытания, соответствует стандарту Telcordia GR-1435 и поддерживает защелки push-pull для простоты установки.

Создан на основе многомодового волокна 50/125 мкм (OM3 для моделей ≤30 м, OM4 для моделей >30 м; MFP7E20-N015 использует OM4 для расширенной производительности на 15 м с низкими вносимыми потерями). Разъемы MPO-12/APC (female) оснащены выравнивающими отверстиями, соответствующими штырям трансивера, что гарантирует точное оптическое выравнивание. Перекрестное соединение типа B гарантирует, что линия 1 на 4-канальном конце (сторона двойного OSFP) соответствует линии 12 на первой ветви, а линия 2 — линии 11 на второй ветви, обеспечивая полнодуплексную связь. Строгий бюджет вносимых потерь NVIDIA (≤0,35 дБ + 0,0004 x L) обеспечивает надежность соединения в различных температурных и влажностных условиях (хранение от -40°C до 85°C, эксплуатация от 0 до 70°C).

• Подключение двухпортовых трансиверов OSFP 800G NVIDIA (например, MMA4Z00-NS) в коммутаторах верхнего уровня стойки к адаптерам ConnectX-7 или BlueField-3 DPU с использованием модулей 400G OSFP/QSFP112.
• Высокоплотные серверные кластеры, где два сервера совместно используют один порт коммутатора через конфигурацию разветвителя 1:2 (каждая ветвь обслуживает отдельный вычислительный узел).
• AI/ML-кластеры, требующие 200G на ветвь от одного порта 800G, уменьшая объем кабелей и оптимизируя воздушный поток.
• Сети Spine-Leaf в центрах обработки данных, использующие многомодовое волокно для высокоскоростных соединений ближнего действия, экономически эффективных, до 50 метров (с до двух патч-панелей).

MFP7E20-N015 разработан для бесшовной интеграции с комплексными сетевыми решениями NVIDIA. Он совместим со всеми стандартными оптическими интерфейсами MPO-12/APC (разъемы female) и совместим с:

• Двухпортовые трансиверы OSFP:MMA4Z00-NS (800G DR8), MMA4Z00-NS400 (400G DR4+)
• Однопортовые трансиверы OSFP / QSFP112:MMA1Z00-NS400, модули QSFP112 400G DR4
• Сетевые адаптеры: NVIDIA ConnectX-7, ConnectX-6 (с соответствующим корпусом/адаптером), BlueField-3 DPU
• Коммутаторы: Платформы на базе NVIDIA Quantum-2, Spectrum-4 с корпусами OSFP.

Hong Kong Starsurge Group предоставляет полную поддержку жизненного цикла оригинальных оптических продуктов NVIDIA, включая технические консультации перед продажей, проверку совместимости и мировую логистику. Каждый кабель MFP7E20-N015 поставляется напрямую от авторизованных поставщиков NVIDIA. Наша команда инженеров помогает с проектированием сетевой топологии, подбором трансиверов и руководством по установке на месте. Для запросов RMA или технических вопросов обращайтесь по адресу networking-support@starsurge.com или к вашему персональному менеджеру.

• Не снимайте пылезащитные колпачки до момента установки. Загрязненные разъемы необходимо очищать с помощью оптических очистителей (никогда не используйте спиртовые салфетки на торце без соответствующих инструментов).
• Избегайте изгиба кабеля радиусом менее 30 мм; резкие перегибы могут необратимо повредить волокна.
• Держите кабели подальше от жидкостей и сред с высокой влажностью, превышающей спецификации.
• При работе с трансиверами требуются меры предосторожности против электростатического разряда, но сам оптоволоконный кабель не является проводником.
• Никогда не прилагайте чрезмерных усилий к разъему MPO; совместите ключ и аккуратно нажмите до фиксации.

Hong Kong Starsurge Group Co., Limited — технологически ориентированный поставщик сетевого оборудования, ИТ-услуг и решений по системной интеграции. Основанная в 2008 году, компания обслуживает клиентов по всему миру, предлагая сетевые коммутаторы, сетевые карты, точки беспроводного доступа, контроллеры, кабели и сопутствующее сетевое оборудование. Опираясь на опытную команду продаж и технических специалистов, Starsurge поддерживает такие отрасли, как государственное управление, здравоохранение, производство, образование, финансы и корпоративный сектор. Компания также предлагает решения для Интернета вещей, системы управления сетями, разработку заказного программного обеспечения, многоязычную поддержку и глобальную доставку. Придерживаясь клиентоориентированного подхода, Starsurge фокусируется на надежном качестве, оперативном обслуживании и индивидуальных решениях, которые помогают клиентам создавать эффективную, масштабируемую и надежную сетевую инфраструктуру.

Сотрудничайте с нами для получения оригинальных кабелей серии NVIDIA MFP7E20, быстрой доставки и экспертной технической поддержки.

• Подтвердите, что трансиверы на обоих концах требуют интерфейса MPO-12/APC female (ключом вверх).
• Проверьте длину кабеля (15 м) в соответствии с расстоянием от стойки до стойки или в пределах ряда.
• Проверьте порты коммутатора: двухпортовые порты OSFP должны быть сопряжены с двумя разветвительными кабелями для полной утилизации 800G.
• Предусмотрите пылезащитные колпачки и наборы для чистки – обязательно для поддержания низких вносимых потерь.
• Убедитесь, что диапазон рабочих температур окружающей среды составляет 0-70°C, без чрезмерных изгибов.

• Трансивер NVIDIA MMA4Z00-NS – 800G двухпортовый OSFP DR8
• Трансивер NVIDIA MMA1Z00-NS400 – 400G QSFP112 DR4
• Кабель-разветвитель NVIDIA MFP7E20-N050 – 50 м OM4 для увеличенной дальности
• Магистральные кабели MPO-12 APC на MPO-12 APC типа B (прямые, не разветвительные)
• Оптические чистящие карандаши и кассетные очистители для разъемов MPO
