NVIDIA MFP7E10-N050 50m MPO APC Мультимодный волоконно-волоконный кабель OM4 расширенный охват InfiniBand & Ethernet
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E10-N050 (980-9I57Y-00N050) |
| Документ: | MFP7E10-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель: | MFP7E10-N050 | Длина: | 50 m |
|---|---|---|---|
| Тип волокна: | Multimode OM4 | Разъемы: | MPO-12/APC (женщина) |
| Вносимая потеря: | ≤ 0,37 дБ | Возвратная потеря: | ≥ 35 дБ |
| Выделить: | MPO APC многомодный волоконно-волоконный кабель,50м Nvidia кабель,MFP7E10-N050 |
||
Характер продукции

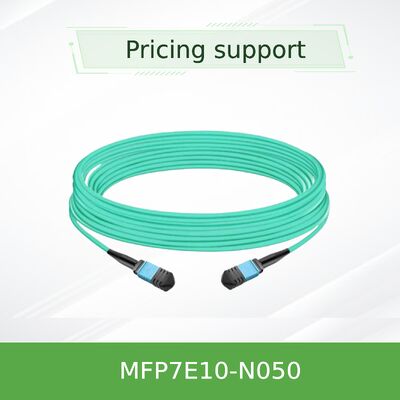

Прецизионный пассивный многомодовый оптоволоконный кабель длиной 50 метров, использующий оптоволокно OM4 для приложений с расширенным диапазоном. Оснащен разъемами MPO-12/APC (розетка), низкопотерьным стеклом OM4 и прочной оболочкой LSZH. Обеспечивает прямое соединение между двухпортовыми трансиверами OSFP 800G, однопортовыми трансиверами OSFP 400G и QSFP112 на более длинных участках в топологиях «спина-лист» дата-центров.
Длина: 50 метров (допуск +2% x L / -0)
Тип волокна: Многомодовое OM4 (50/125 мкм) – оптимизировано для дальности 50 м с до 4 оптическими соединениями
Разъем: MPO-12/APC (Angled Physical Contact) розетка – розетка MPO-12/APC

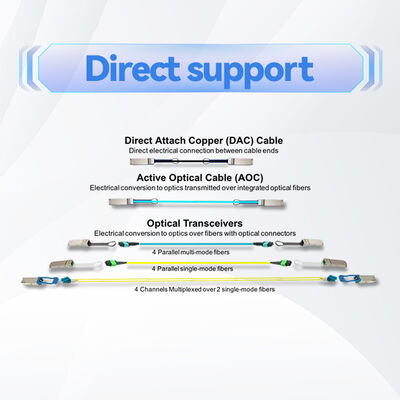

NVIDIA MFP7E10-N050 — это пассивный многомодовый оптический кабель семейства MFP7E10-Nxxx с расширенным диапазоном. Используя оптоволокно класса OM4, этот кабель длиной 50 метров обеспечивает максимальную дальность связи, поддерживаемую серией, что делает его идеальным решением для топологий «спина-лист», межрядных соединений и соединений от конца ряда до конца ряда в современных дата-центрах. Кабель имеет 8 активных волокон в разъеме MPO-12/APC, с 4 неактивными волокнами, служащими в качестве силовых элементов для поддержания структурной целостности.
Разработанный специально для высокоскоростной сетевой экосистемы NVIDIA, он поддерживает двухпортовые трансиверы OSFP 800 Гбит/с, а также однопортовые модули OSFP 400 Гбит/с и QSFP112. Разъем с угловой полировкой (APC) с полировкой под углом 8 градусов обеспечивает превосходные характеристики потерь на отражение (≥35 дБ), что необходимо для поддержания целостности сигнала на больших расстояниях при модуляции PAM4.
Эта схема перекрестного подключения типа B (контакт 1 к контакту 12) обеспечивает прямое подключение между трансиверами без дополнительного управления полярностью. Каждый кабель проходит заводские испытания на соответствие спецификациям Telcordia GR-1435 и IEC 61754-7, что гарантирует надежную работу на полной дальности 50 метров.
- Разъемы MPO-12/APC (розетка) с направляющими отверстиями – совместимы с установочными штифтами трансиверов
- 8 активных многомодовых волокон OM4 (50/125 мкм) с 4 неиспользуемыми волокнами в качестве силовых элементов
- Перекрестная полярность типа B: устраняет необходимость в обратном подключении патч-корда
- Гибкая круглая оболочка LSZH (Low Smoke Zero Halogen) / OFNR – аква-цвета для идентификации многомодового волокна
- Поддерживает протоколы InfiniBand NDR, Ethernet 400GbE/800GbE и NVLink
- Механизм защелкивания «нажми и потяни» для быстрого отсоединения и надежного соединения
- Рабочая температура: от 0°C до 70°C; температура хранения: от -40°C до 85°C
- Низкие вносимые потери с OM4, оптимизированные для расширенного диапазона
- Спецификация дальности 50 м предполагает два оптических патч-панели в линии с общим количеством 4 оптических соединений
MFP7E10-N050 использует многомодовое оптоволокно класса OM4, которое обеспечивает более высокую пропускную способность и меньшее затухание, чем OM3, позволяя надежно передавать данные на скорости 400G/800G на расстояние 50 метров. Оптоволокно OM4 имеет улучшенную модовую полосу пропускания (эффективная модовая полоса пропускания ≥4700 МГц·км при 850 нм) по сравнению с OM3 (≥2000 МГц·км), что обеспечивает большую дальность в высокоскоростных приложениях PAM4.
Торцевая поверхность разъема MPO-12/APC имеет угловую полировку под углом 8 градусов, что минимизирует оптические обратные отражения, которые могут вызывать нестабильность передатчика и ошибки битов в высокоскоростных линиях. В отличие от разъемов Ultra Physical Contact (UPC), обычно используемых в приложениях с более низкой скоростью, APC обеспечивает потери на отражение ≥35 дБ, что критически важно для 100G PAM4 и выше на больших расстояниях.
Топология кабеля типа B (перекрестная) сопоставляет передающие линии на одном конце с приемными линиями на противоположном трансивере – линия 1 (передача) соединяется с линией 12 (прием), линия 2 с линией 11 и т. д. Это соответствует стандартной разводке MPO, рекомендованной IEC 61754-7, для прямого соединения без внешних адаптеров.
- Топологии «спина-лист»: Соединение коммутаторов уровня «лист» с коммутаторами уровня «спина» через несколько рядов или большие залы дата-центров.

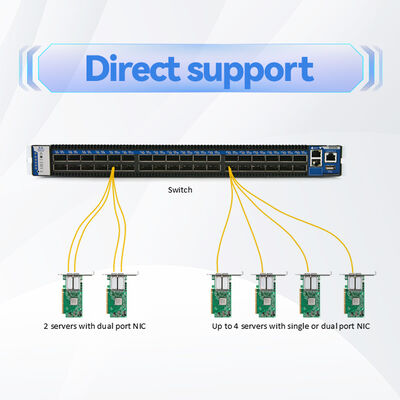

- Соединения коммутатор-коммутатор: Соединение двухпортовых коммутаторов OSFP (800G) с использованием двух портов MPO-12/APC на больших расстояниях.
- Соединение коммутатор-адаптер: Подключение сетевых адаптеров NVIDIA ConnectX-7 или DPU BlueField-3 через трансиверы OSFP или QSFP112 с максимальным бюджетом линии.
- Межрядные соединения: Идеально подходит для сред, где 30-метровых кабелей OM3 недостаточно, а активные оптические кабели нежелательны.
- Высокопроизводительные вычислительные кластеры (HPC): Обеспечивает гибкость в крупномасштабных кластерах обучения ИИ с распределенными вычислительными узлами.

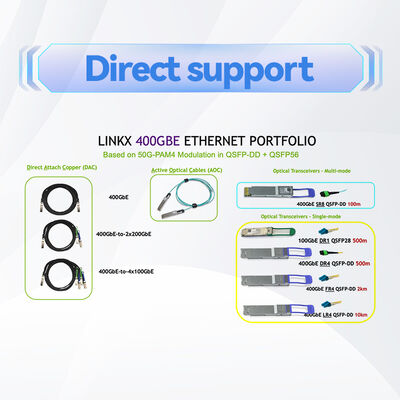

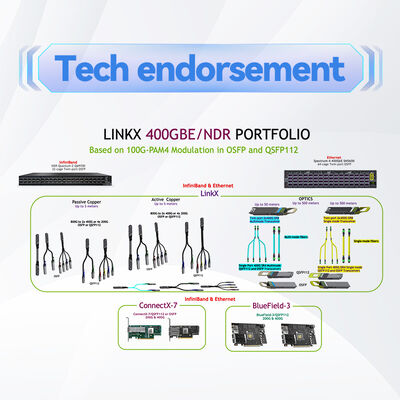

Разработан и протестирован для бесшовной совместимости с трансиверами и сетевым оборудованием NVIDIA. Совместим с:
| Трансивер / Устройство | Форм-фактор | Скорость | Сценарий использования |
|---|---|---|---|
| MMA4Z00-NS (двухпортовый OSFP DR8) | 2x MPO-12/APC | 800 Гбит/с (2x400G) | Коммутатор, дальний диапазон |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | 400 Гбит/с | Адаптер/DPU, дальний диапазон |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | 400 Гбит/с | ConnectX-7 / BlueField-3 |
| Коммутаторы NVIDIA Quantum-2 / Spectrum-4 | Порты OSFP | NDR 400G/800G | Коммутация «спина-лист» |
Примечание: Кабель строго совместим с разъемами MPO-12/APC. Не подключайте к разъемам MPO-12/UPC (синий корпус), так как несоответствие полировки может привести к физическому повреждению и ухудшению сигнала.
| Параметр | Значение |
|---|---|
| Номер продукта | MFP7E10-N050 |
| Длина кабеля | 50 метров (допуск: +2% x L / -0 для L≥5 м) |
| Количество волокон (активных) | 8 волокон (12-жильный MPO, 4 неактивных) |
| Тип волокна | Многомодовое OM4 (50/125 мкм) – улучшенная пропускная способность для расширенного диапазона |
| Тип разъема | MPO-12/APC розетка, низкопотерьный торец |
| Макс. вносимые потери | 0,35 дБ + 0,0004 x L (L в метрах) → ≤0,37 дБ типично |
| Мин. потери на отражение | ≥35 дБ |
| Диаметр кабеля | 3,0 ± 0,2 мм |
| Минимальный радиус изгиба | 30 мм (динамический/статический) |
| Материал оболочки | LSZH / OFNR, аква-цвета |
| Рабочая температура | от 0 до 70 °C |
| Температура хранения | от -40 до 85 °C |
| Относительная влажность | 10% до 85% RH без конденсации |
| Схема полярности | Тип B (перекрестный) согласно IEC 61754-7 |
| Условие максимальной дальности | 50 м с до 4 оптическими соединениями (2 патч-панели) |
| Соответствие нормативным требованиям | RoHS, CB, cTUVus, CE, FCC Class A, VCCI, RCM |
NVIDIA предлагает кабели различной длины для различных топологий дата-центров. MFP7E10-N050 обеспечивает максимальную дальность многомодового диапазона с использованием оптоволокна OM4:
| Заказываемый номер детали | Длина | Тип волокна | Типичное применение |
|---|---|---|---|
| MFP7E10-N003 | 3 метра | OM3 | Внутри стойки, соседние серверы |
| MFP7E10-N005 | 5 метров | OM3 | От верха стойки до середины стойки |
| MFP7E10-N010 | 10 метров | OM3 | Через стойки или короткие ряды |
| MFP7E10-N015 | 15 метров | OM3 | Межрядные соединения, стандартное расстояние между стойками |
| MFP7E10-N020 | 20 метров | OM3 | Расширенные межстоечные соединения, соединения через проходы |
| MFP7E10-N030 | 30 метров | OM3 | Распределение конца ряда, максимальная дальность OM3 |
| MFP7E10-N050 | 50 метров | OM4 | Максимальная дальность, «спина-лист», межрядные соединения, большие расстояния в дата-центрах |
Для развертываний, требующих расстояний более 50 метров, рассмотрите активные оптические кабели (AOC) NVIDIA или решения с одномодовым волокном.
- Сквозная валидация: Каждый кабель сопрягается с трансиверами NVIDIA для гарантированной совместимости и запаса по линии на полной дальности 50 м.
- Низкая общая стоимость владения: Пассивная конструкция исключает потребление энергии, снижая затраты на охлаждение в дата-центрах.
- Расширенный диапазон OM4: Обеспечивает максимальную многомодовую дальность, снижая потребность в активных оптических кабелях во многих развертываниях.
- Долговечность и безопасность: Оболочка LSZH минимизирует токсичные пары в случае пожара; рейтинг OFNR для вертикальных установок.
- Точное производство: Заводская полировка разъемов APC с постоянной геометрией обеспечивает повторяемые низкие потери.
- Гарантия и поддержка: Прямая совместимость с NVIDIA снижает сложность устранения неполадок.
- Не снимайте пылезащитные колпачки до момента установки, чтобы предотвратить загрязнение оптических торцов.
- Избегайте превышения минимального радиуса изгиба 30 мм; сильные изгибы могут вызвать потери от микроизгибов и необратимое повреждение волокна, что особенно важно для линий длиной 50 м.
- Хотя кабель непроводящий и нечувствительный к электростатическому разряду, он соединяется с трансиверами, чувствительными к электростатическому разряду – соблюдайте стандартные меры предосторожности при электростатическом разряде при обращении.
- Никогда не смешивайте разъемы MPO-12/APC (зеленый корпус) с разъемами MPO-12/UPC (синий корпус); несоответствие полировки не позволит правильно установить разъем и может повредить установочные штифты.
- Используйте только изопропиловый спирт и безворсовые салфетки или специальные очистители MPO для очистки наконечника.
- При развертывании на максимальной дальности 50 м убедитесь, что все патч-панели и промежуточные соединения используют разъемы MPO-12/APC с аналогичными характеристиками низких потерь.
Hong Kong Starsurge Group Co., Limited — технологически ориентированный поставщик сетевого оборудования, ИТ-услуг и решений по системной интеграции. Основанная в 2008 году, компания обслуживает клиентов по всему миру, предлагая такие продукты, как сетевые коммутаторы, сетевые карты, точки беспроводного доступа, контроллеры, кабели и сопутствующее сетевое оборудование. Опираясь на опытную команду продаж и технических специалистов, Starsurge поддерживает такие отрасли, как государственное управление, здравоохранение, производство, образование, финансы и корпоративный сектор. Компания также предлагает решения в области Интернета вещей, системы управления сетями, разработку пользовательского программного обеспечения, многоязычную поддержку и глобальную доставку. Придерживаясь клиентоориентированного подхода, Starsurge фокусируется на надежном качестве, оперативном обслуживании и индивидуальных решениях, которые помогают клиентам создавать эффективную, масштабируемую и надежную сетевую инфраструктуру.
Официальный партнер NVIDIA: Starsurge поставляет оригинальные кабели, трансиверы и сетевые компоненты NVIDIA с полной прозрачностью цепочки поставок и быстрой доставкой.
| Модель трансивера NVIDIA | Форм-фактор | Скорость | Совместимость кабеля |
|---|---|---|---|
| MMA4Z00-NS | Двухпортовый OSFP | 800 Гбит/с (2x400G) | MFP7E10-N050 (двойной MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400 Гбит/с | MFP7E10-N050 |
| MMA1Z00-NS400 | QSFP112 | 400 Гбит/с | MFP7E10-N050 |
| Коммутаторы NVIDIA Quantum-2 / Spectrum-4 | OSFP | NDR 400G/800G | MFP7E10-N050 для дальнего диапазона |
- Подтвердите тип разъема: MPO-12/APC (розетка) на обоих концах – зеленый корпус.
- Проверьте расстояние до линии: 50 м требует оптоволокна OM4 и предполагает до 4 оптических соединений.
- Убедитесь, что трансиверы совместимы с перекрестной полярностью типа B и поддерживают дальность 50 м OM4.
- Убедитесь, что все патч-панели и промежуточные соединения используют разъемы MPO-12/APC с характеристиками низких потерь.
- Имейте в наличии соответствующие очистители MPO и пылезащитные колпачки для обслуживания.
- Выполните расчет бюджета линии, включая все соединения, перед окончательным развертыванием.
- NVIDIA MMA4Z00-NS – Двухпортовый трансивер OSFP 800G DR8 для коммутаторов
- NVIDIA MMA1Z00-NS400 – Трансивер QSFP112 400G DR4 для адаптеров ConnectX-7
- Серия NVIDIA MFP7E20 – Активные оптические кабели (AOC) для дальности свыше 50 м
- Адаптеры MPO-12/APC на MPO-12/APC – Для расширения и монтажа на панели
- NVIDIA MFP7E10-N030 – Вариант 30 м OM3 для приложений с меньшей дальностью
- Техническая заметка: Оптические кабели и разъемы для InfiniBand NDR (доступно в службе поддержки NVIDIA)
- IEC 61754-7: Оптические соединительные устройства – семейство разъемов MPO
- Telcordia GR-1435-CORE: Общие требования к многоволоконным оптическим разъемам
- Руководство NVIDIA по оптическим соединениям для развертываний 400G/800G
