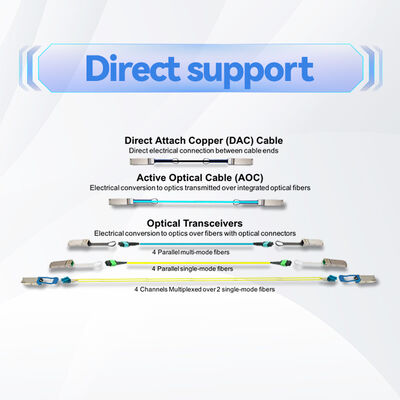

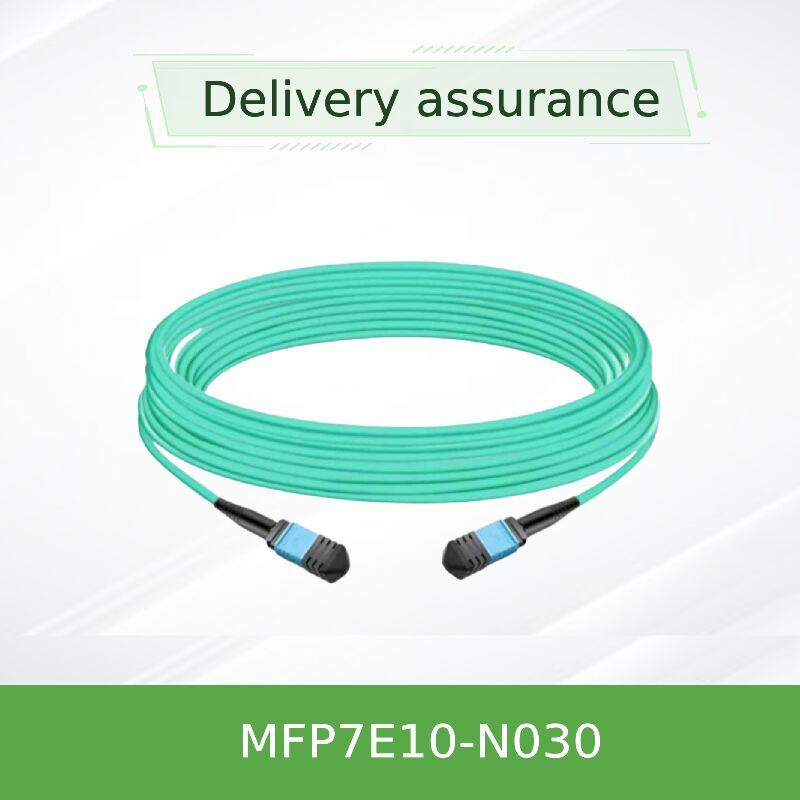

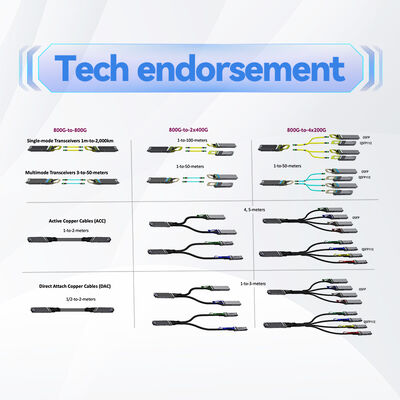

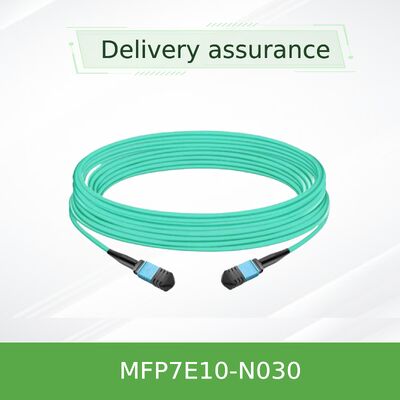

Кабель из многомодового оптоволокна NVIDIA MFP7E10-N030 30 м MPO APC для InfiniBand и Ethernet
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E10-N030 (980-9I557-00N030) |
| Документ: | MFP7E10-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель: | MFP7E10-N030 | Длина: | 30 m |
|---|---|---|---|
| Тип волокна: | Multimode OM4 | Разъемы: | MPO-12/APC (женщина) |
| Вносимая потеря: | ≤ 0,362 дБ | Возвратная потеря: | ≥ 35 дБ |
| Выделить: | 30-метровый оптоволоконный кабель NVIDIA MPO,Оптоволоконный кабель Mellanox InfiniBand,Многомодовый Ethernet-кабель MPO APC |
||
Характер продукции
Высокопроизводительный пассивный многомодовый оптоволоконный кабель длиной 30 метров, разработанный для высокоскоростных соединений InfiniBand и Ethernet. Оснащен разъемами MPO-12/APC (розетка), низкопотерьным волокном OM3 и прочной оболочкой LSZH. Обеспечивает прямое соединение между двухпортовыми трансиверами OSFP 800G, однопортовыми OSFP 400G и QSFP112 в современных центрах обработки данных.
Длина: 30 метров (допуск +2% x L / -0 для L≥5м)
Разъем: MPO-12/APC (с угловым физическим контактом) розетка на MPO-12/APC розетка
Серия NVIDIA MFP7E10-Nxxx представляет собой пассивные оптические многомодовые кабели с разъемами MPO-12/APC, использующие 8 активных волокон из 12-волоконной матрицы. MFP7E10-N030 имеет стандартную длину 30 метров, что соответствует максимальному расстоянию, поддерживаемому волокном OM3 в рамках серии, что делает его идеальным для соединений в конце ряда или распределения по зонам в более крупных центрах обработки данных. Разработанный специально для высокоскоростной сетевой экосистемы NVIDIA, он поддерживает двухпортовые трансиверы OSFP 800 Гбит/с, а также однопортовые трансиверы OSFP 400 Гбит/с и модули QSFP112. Разъем с угловой полировкой (APC) с 8-градусной полировкой значительно снижает обратное отражение, обеспечивая целостность сигнала для модуляции PAM4, используемой в архитектурах 50G, 100G на линию.
Эта перекрестная схема подключения кабеля типа B (контакт 1 к контакту 12) обеспечивает прямое подключение между трансиверами без дополнительного управления полярностью, упрощая развертывание. Каждый кабель проходит заводское тестирование на соответствие спецификациям Telcordia GR-1435 и IEC 61754-7, гарантируя надежность «из коробки».
- Разъемы MPO-12/APC (розетка) с направляющими отверстиями — совместимы с направляющими штифтами трансивера
- 8 активных многомодовых волокон (50/125 мкм) с 4 неиспользуемыми волокнами в качестве силовых элементов
- Перекрестная полярность типа B: устраняет необходимость в обратном подключении патч-корда
- Гибкая круглая оболочка LSZH (низкое дымовыделение, отсутствие галогенов) / OFNR — аква-цвет для идентификации многомодового волокна
- Поддерживает протоколы InfiniBand NDR, Ethernet 400GbE/800GbE и NVLink
- Механизм защелкивания «нажми и тяни» для быстрого отсоединения и надежного соединения
- Рабочая температура: от 0°C до 70°C; температура хранения: от -40°C до 85°C
- Низкий профиль вносимых потерь, оптимизированный для высокоскоростных сигналов PAM4
Торцевая поверхность разъема MPO-12/APC имеет 8-градусную угловую полировку, которая минимизирует оптические обратные отражения, способные вызвать нестабильность передатчика и ошибки передачи битов в высокоскоростных каналах. В отличие от разъемов Ultra Physical Contact (UPC), обычно используемых в приложениях с более низкой скоростью, APC обеспечивает потери на отражение ≥35 дБ, что критически важно для 100G PAM4 и выше. Перекрестная топология типа B кабеля сопоставляет передающие линии на одном конце с приемными линиями на противоположном трансивере — линия 1 (передача) подключается к линии 12 (прием), линия 2 к линии 11 и т. д. Это соответствует стандартной разводке MPO, рекомендованной IEC 61754-7, для прямого соединения без внешних адаптеров.

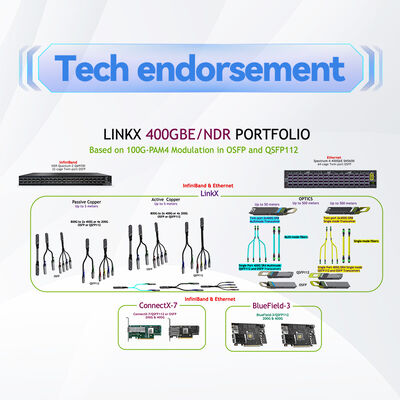

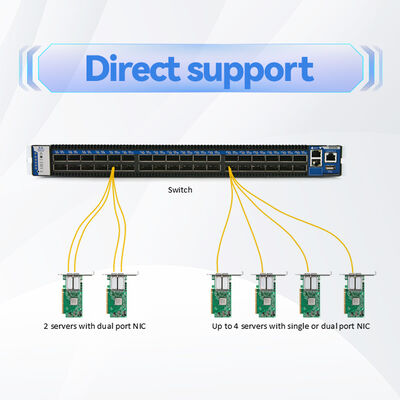

- Соединения коммутатор-коммутатор: Подключение коммутаторов OSFP с двумя портами (800G) с использованием двух портов MPO-12/APC для агрегированной пропускной способности на больших расстояниях.
- Соединение коммутатор-адаптер: Подключение сетевых адаптеров NVIDIA ConnectX-7 или DPU BlueField-3 через трансиверы OSFP или QSFP112 на увеличенных расстояниях.
- Архитектуры Spine-leaf в центрах обработки данных, требующие многомодового покрытия до 50 метров (с до 4 соединениями).
- Высокопроизводительные вычисления (HPC) и дезагрегация хранилищ с расширениями fabric NVLink.
- Агрегация в конце ряда, где требуется максимальная дальность OM3 (30 м) для оптимального проектирования топологии.
Разработан и протестирован для бесшовной совместимости с трансиверами и сетевым оборудованием NVIDIA. Совместим с:
| Трансивер / Устройство | Тип порта | Сценарий использования |
|---|---|---|
| MMA4Z00-NS (двухпортовый OSFP DR8) | 2x MPO-12/APC | Сторона коммутатора 800 Гбит/с |
| MMA4Z00-NS400 (OSFP) | MPO-12/APC | Адаптер/DPU 400 Гбит/с |
| MMA1Z00-NS400 (QSFP112) | MPO-12/APC | ConnectX-7 / BlueField-3 400 Гбит/с |
| Коммутаторы InfiniBand NDR 400G/800G | Порты OSFP | Коммутация с высокой плотностью портов |
Примечание: Кабель строго совместим с разъемами MPO-12/APC. Не подключайте к разъемам MPO-12/UPC (синий корпус), так как несоответствие полировки может привести к физическому повреждению и ухудшению сигнала.
| Параметр | Значение |
|---|---|
| Номер продукта | MFP7E10-N030 |
| Длина кабеля | 30 метров (допуск: +2% x L / -0 для L≥5м) |
| Количество волокон (активных) | 8 волокон (12-жильный MPO, 4 неактивных) |
| Тип волокна | Многомодовый OM3 (стандарт для длин ≤30м) |
| Тип разъема | MPO-12/APC розетка, низкопотерьная торцевая поверхность |
| Вносимые потери (макс.) | 0.35 дБ + 0.0004 x L (L в метрах) → ≤0.362 дБ типично |
| Потери на отражение (мин.) | ≥35 дБ |
| Диаметр кабеля | 3.0 ± 0.2 мм |
| Минимальный радиус изгиба | 30 мм (динамический/статический) |
| Материал оболочки | LSZH / OFNR, аква-цвет |
| Рабочая температура | от 0 до 70 °C |
| Температура хранения | от -40 до 85 °C |
| Относительная влажность | 10% до 85% относительной влажности без конденсации |
| Схема полярности | Тип B (перекрестный) согласно IEC 61754-7 |
| Соответствие нормативным требованиям | RoHS, CB, cTUVus, CE, FCC Class A, VCCI, RCM |
NVIDIA предлагает кабели различной длины для различных плотностей стоек и межсоединений кампусов. MFP7E10-N030 представляет собой максимальную длину для волокна OM3 в серии:
| Заказываемый номер детали | Длина | Типичное применение |
|---|---|---|
| MFP7E10-N003 | 3 метра | Внутри стойки, соседние серверы |
| MFP7E10-N005 | 5 метров | От верха стойки до середины стойки |
| MFP7E10-N010 | 10 метров | Через стойки или короткие пролеты между рядами |
| MFP7E10-N015 | 15 метров | Межрядные соединения, стандартное расстояние между стойками |
| MFP7E10-N020 | 20 метров | Расширенные межстоечные соединения, соединения через проходы |
| MFP7E10-N030 | 30 метров | Распределение в конце ряда, максимальная дальность OM3 |
| MFP7E10-N050 | 50 метров | Максимальная дальность с волокном OM4 |
Все кабели имеют одинаковые механические и оптические характеристики, за исключением допуска по длине (для длин ≥5 м допуск составляет +2% x L / -0). Для развертываний, требующих расстояний более 30 метров, рассмотрите MFP7E10-N050, который использует волокно OM4 для достижения дальности 50 м.
- Сквозная валидация: Каждый кабель сопрягается с трансиверами NVIDIA для гарантированной совместимости и запаса по мощности канала.
- Низкая общая стоимость владения: Пассивная конструкция исключает потребление энергии, снижая нагрузку на охлаждение в центрах обработки данных.
- Долговечность и безопасность: Оболочка LSZH минимизирует выделение токсичных паров в случае пожара; рейтинг OFNR для вертикальных прокладок.
- Точное производство: Заводская полировка разъемов APC с постоянной геометрией обеспечивает повторяемо низкие потери.
- Гарантия и поддержка: Прямая совместимость с NVIDIA снижает сложность устранения неполадок.
- Не снимайте пылезащитные колпачки до момента установки, чтобы предотвратить загрязнение оптических торцевых поверхностей.
- Избегайте превышения минимального радиуса изгиба 30 мм; сильные изгибы могут вызвать микроизгибовые потери и необратимое повреждение волокна.
- Хотя кабель не является проводящим и нечувствителен к электростатическому разряду, он соединяется с трансиверами, чувствительными к электростатическому разряду — соблюдайте стандартные меры предосторожности при электростатическом разряде во время обращения.
- Никогда не смешивайте разъемы MPO-12/APC (зеленый корпус) с разъемами MPO-12/UPC (синий корпус); несоответствие полировки не позволит правильно установить соединение и может повредить направляющие штифты.
- Используйте только изопропиловый спирт и безворсовые салфетки или специальные очистители MPO для очистки наконечника.
Hong Kong Starsurge Group Co., Limited — технологически ориентированный поставщик сетевого оборудования, ИТ-услуг и решений по системной интеграции. Основанная в 2008 году, компания обслуживает клиентов по всему миру, предлагая такие продукты, как сетевые коммутаторы, сетевые карты, точки доступа Wi-Fi, контроллеры, кабели и сопутствующее сетевое оборудование. Опираясь на опытную команду продаж и технических специалистов, Starsurge поддерживает такие отрасли, как государственное управление, здравоохранение, производство, образование, финансы и корпоративный сектор. Компания также предлагает решения для Интернета вещей, системы управления сетями, разработку пользовательского программного обеспечения, многоязычную поддержку и глобальную доставку. Придерживаясь клиентоориентированного подхода, Starsurge фокусируется на надежном качестве, оперативном обслуживании и индивидуальных решениях, которые помогают клиентам создавать эффективную, масштабируемую и надежную сетевую инфраструктуру.
Официальный партнер NVIDIA: Starsurge поставляет оригинальные кабели, трансиверы и сетевые компоненты NVIDIA с полной прозрачностью цепочки поставок и быстрой доставкой.
| Модель трансивера NVIDIA | Форм-фактор | Скорость | Совместимость кабеля |
|---|---|---|---|
| MMA4Z00-NS | Двухпортовый OSFP | 800 Гбит/с (2x400G) | MFP7E10-Nxxx (двойной MPO-12/APC) |
| MMA4Z00-NS400 | OSFP | 400 Гбит/с | MFP7E10-Nxxx |
| MMA1Z00-NS400 | QSFP112 | 400 Гбит/с | MFP7E10-Nxxx |
| Коммутаторы NVIDIA Quantum-2 / Spectrum-4 | OSFP | NDR 400G/800G | MFP7E10-N030 / другие длины |
- Подтвердите тип разъема: MPO-12/APC (розетка) на обоих концах — зеленый корпус.
- Проверьте расстояние до канала: 30 м — максимальная дальность OM3; для больших расстояний рассмотрите MFP7E10-N050 (OM4).
- Убедитесь, что трансиверы совместимы с перекрестной полярностью типа B; оптика NVIDIA требует типа B для прямого подключения.
- Убедитесь, что ваши патч-панели, если они используются, также являются MPO/APC и поддерживают схему полярности.
- Имейте в наличии соответствующие очистители MPO и пылезащитные колпачки для обслуживания.
- NVIDIA MMA4Z00-NS — Двухпортовый трансивер OSFP 800G DR8 для коммутаторов
- NVIDIA MMA1Z00-NS400 — Трансивер QSFP112 400G DR4 для адаптеров ConnectX-7
- Серия NVIDIA MFP7E20 — Активные оптические кабели (AOC) для большей дальности
- Адаптеры MPO-12/APC на MPO-12/APC — Для удлинения и монтажа на панели
- NVIDIA MFP7E10-N050 — Вариант OM4 длиной 50 м для приложений с увеличенной дальностью
- Техническая заметка: Оптические кабели и разъемы для NDR InfiniBand (доступно в службе поддержки NVIDIA)
- IEC 61754-7: Оптические соединительные устройства — семейство разъемов MPO
- Telcordia GR-1435-CORE: Общие требования к многоволоконным оптическим разъемам
