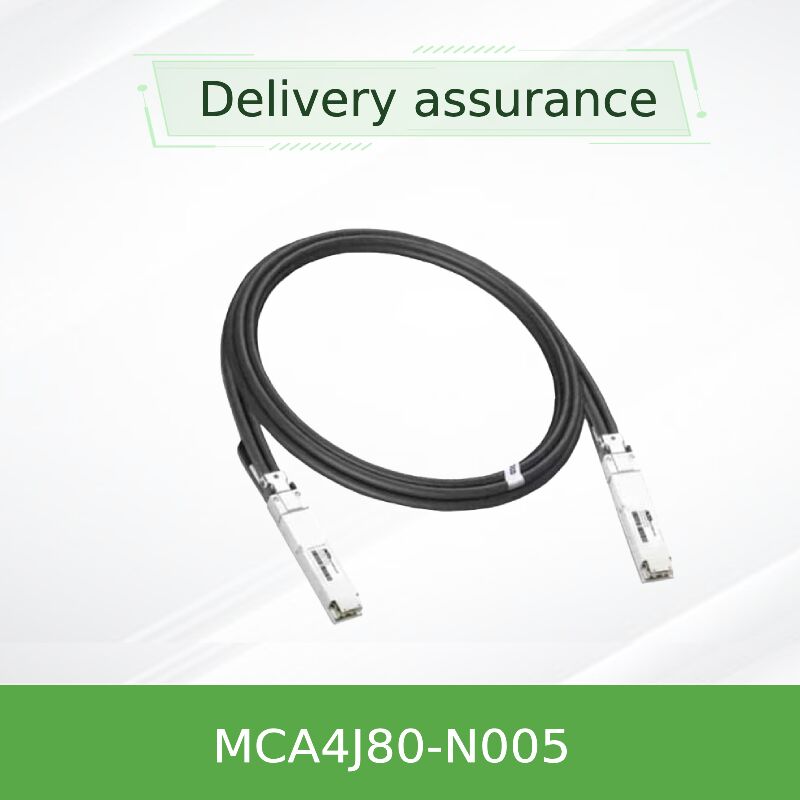

Кабель NVIDIA MCA4J80-N005 800 Гбит/с OSFP Twin-Port Active Copper – 5 м InfiniBand NDR ACC
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCA4J80-N005 (980-9I602-00N005) |
| Документ: | MCA4J80-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | Новое и оригинальное | Технология: | Infiniband |
| Тип: | Cable Cable Mellanox | Длина кабеля: | 5 метров |
| Имя: | Cable Cable Mellanox Active Copper Cable IB Twin Port NDR 800GB/S OSFP 5 метров MCA4J80-N005 | Ключевое слово: | Cable Cable Mellanox |
| Выделить: | Медный кабель NVIDIA OSFP 800 Гбит/с,Кабель Mellanox InfiniBand NDR 5 м,Активный медный кабель OSFP Twin-Port |
||
Характер продукции
InfiniBand NDR 5 метров 26AWG 1,5 Вт на один конец OSFP до 2x400 Гбит/с OSFP
Высокая плотность, сверхнизкая задержка активный медный кабель для 800G InfiniBand и Ethernet тканей. Идеально подходит для переключения на переключатель (Quantum-2) и переключения на DGX H100 подключения.Целостность сигнала с оптимизацией NVIDIAСоответствует требованиям RoHS/LSZH и подключается к электричеству.
NVIDIA MCA4J80-N005 - это высокопроизводительный800 Гбит/с двухпортовый OSFP активный медный кабель (ACC)поддерживает двойные порты 400 Гбит/с из одного интерфейса OSFP 800 Гбит/с. Разработан для сетей InfiniBand NDR и Ethernet Spectrum-4,Этот 5-метровый кабель использует 26AWG проводников с интегрированными эквалайзеры IC для расширения охвата при сохранении сверхнизкой задержки (пассивное) и только 1Это часть серии NVIDIA MCA4J80, предлагающая надежную, экономически эффективную взаимосвязь для дата-центров следующего поколения.
Технология ACC сочетает в себе прочность меди с активной кондиционированием сигнала для достижения 5-метровых связей без сложности оптического приемопередатчика.MCA4J80-N005 имеет встроенную EEPROM для идентификации хост-системы, поддерживает форм-фактор OSFP MSA с горячим подключением и автоматически адаптируется к протоколу InfiniBand или Ethernet на основе присоединенного коммутатора.
В отличие от пассивных кабелей DAC, ограниченных длиной до 3 м при скорости 800G, серия MCA4J80 включает в себяИК эквалайзера перед акцентомв каждой оболочке соединителя, эффективно расширяя дальность до 5 метров при сохранении целостности сигнала.Результат - почти нулевая дополнительная задержка и часть мощности по сравнению с оптическими активными оптическими кабелями (AOC). NVIDIA тонко настраивает каждую длину, чтобы минимизировать шум сигнала и обратные отражения, обеспечивая надежную работу в высокой плотности InfiniBand NDR тканей.Протоколная программа ACC автоматически переключается между InfiniBand и Ethernet без ручной настройки.
Этот кабель разработан с использованием 30AWG для вариантов 3m/4m и толще 26AWG для версии 5m (N005), снижая потерю вставки и отвечая строгим спецификациям InfiniBand协会.
- СоединениеКоммутаторы NVIDIA Quantum-2 (800 Гбит/с)в топологии позвоночника до 5 метров.
- Ссылки на сервер:DGX H100Системы к коммутаторам Quantum-2 или Spectrum-4.
- InfiniBand NDR ткани, требующие плотных, недорогих, низкомощных соединений для AI / ML кластеров.
- Ethernet 800GbE до 2x400GbE в среде, основанной на спектре 4.
- Центр обработки данных TOR к соседним стойкам, где оптические приемопередатчики не нужны.
Разработан для бесшовной интеграции в ускоренные вычислительные и сетевые стеки NVIDIA. Поддерживаемые платформы включают:
- Коммутаторы NVIDIA Quantum-2 InfiniBand (например, серия QM9700)
- коммутаторы Ethernet NVIDIA Spectrum-4 (серия SN5000)
- Системы NVIDIA DGX H100 / DGX A100 с OSFP-клетками
- Любые отраслевые стандарты портов OSFP, соответствующие OSFP MSA, поддерживающие 100G-PAM4 (800G/400G)
| Параметр | Спецификация |
|---|---|
| Коэффициент данных | Агрегат 800 Гбит/с (2x400 Гбит/с двойной порт) с использованием 8x 100G-PAM4 модуляции |
| Тип соединителя | OSFP (Octal Small Formfactor Pluggable) до 2x OSFP (двойной порт) |
| Длина кабеля | 5 метров (вариант N005) |
| Измеритель провода | 26AWG (2x8 пар) |
| Диаметр кабеля | 80,9 мм ± 0,03 мм |
| Потребление энергии | 1.5 Ватт максимум на один конец, типичный 1,2 Вт |
| Напряжение питания | 3.3В ± 5% (3,135В ¥ 3,465В) |
| Операционная температура | 0°C до +70°C |
| Температура хранения | -40°C до +85°C |
| Характерная импеданс | 100Ω ± 10% |
| Задержка распространения | ≤ 4,5 нс/м |
| Минимальный радиус изгиба (один, далеко от кон.) | 5x диаметр кабеля (~44,5 мм) |
| Минимальный радиус изгиба (повторяется/далеко) | 10x диаметр кабеля (~ 89 мм) |
| Радиус изгиба сборки (близкий к соединителю) | 10x диаметр кабеля |
| Материал куртки | LSZH (Low Smoke Zero Halogen) (с низким уровнем дыма и нулевым галогеном) |
| Соблюдение нормативных требований | RoHS, CE, FCC класс A, UKCA, CB, TUV, RCM, VCCI |
| Порядок заказа | Описание | Длина | AWG | Тип кабеля |
|---|---|---|---|---|
| MCA4J80-N003 | NVIDIA Active Copper Cable, IB с двумя портами NDR, 800 Гбит/с, OSFP | 3 м | 30AWG | Стандартный раунд |
| MCA4J80-N004 | NVIDIA Active Copper Cable, IB с двумя портами NDR, 800 Гбит/с, OSFP | 4 м | 30AWG | Стандартный раунд |
| MCA4J80-N005 | NVIDIA Active Copper Cable, IB с двумя портами NDR, 800 Gb/s, OSFP, 5m, 26AWG | 5 м | 26AWG | Круглый, более высокий габарит |
| MCA4J80-N003-FLT | Кабель плоской вершины, 3 м, OSFP до 2xOSFP, для специального маршрутизации DGX H100 | 3 м | 30AWG | Плоская крыша |
| MCA4J80-N003-FTF | Плоская до пёстрых вершин, 3 м | 3 м | 30AWG | Гибридный |
Группа Hong Kong Starsurge предоставляет полную поддержку жизненного цикла, включая консультации перед продажей, проверку совместимости, глобальную доставку и техническую помощь после продажи.Наша опытная команда работает с предприятиями, исследовательских учреждений и операторов центров обработки данных, чтобы с уверенностью развернуть сетевые решения NVIDIA.
- Настраиваемая длина кабеля / запросы на маркировку (зависит от MOQ).
- Поддержка FAE (Field Application Engineer) для масштабной интеграции.
- Услуги гарантии и RMA, соответствующие стандартам продуктов NVIDIA.
- Консолидация БОМ для сетевого оборудования - коммутаторы, NIC, кабели, передатчики.
Чувствительный к ESD:При вставке или выводе кабелей всегда используйте ESD-заземляющие ремни и ESD-безопасный пол.Избегайте изгиба за пределы установленного минимального радиуса изгибаДля детальной установки см. Примечание к приложению к руководству по управлению кабелями NVIDIA.
Продукт сертифицирован RoHS, CE, FCC класса А. Он предназначен для использования в коммерческих дата-центрах; в жилых помещениях он может вызывать помехи, и пользователи должны исправлять за свой счет.
Основана в 2008 году.Гонконгская Starsurge Group Co., Limitedявляется технологическим поставщиком сетевого оборудования, ИТ-услуг и системных интеграционных решений.контроллерыНаши опытные специалисты по продажам и техническим работам поддерживают правительственные, медицинские, производственные, образовательные, финансовые и корпоративные сектора.Starsurge также предлагает решения для Интернета вещейС философией клиентов в первую очередь, мы предоставляем надежное качество, быстрое обслуживание,и адаптированных решений для создания эффективных, масштабируемая сетевая инфраструктура.
Как авторизованный партнер ведущих брендов, включая NVIDIA / Mellanox, Starsurge гарантирует подлинные продукты с полной отслеживаемостью и быстрыми сроками поставки.
800 Гбит/с (2x400 Гбит/с)
5 метров (26AWG)
10,5 Вт на конец
~ 4,5 нс/м распространение
OSFP (выход из двух портов)
0°C до +70°C
| NVIDIA Switch / Система | Тип порта | Совместимость с MCA4J80-N005 |
|---|---|---|
| Квант-2 QM9700 / QM9790 | OSFP 800G (NDR) | Полностью совместимая, прямая связь |
| Серия Spectrum-4 SN5000 | OSFP 800G Ethernet | Да, автоматическое обнаружение протокола. |
| DGX H100 (8-GPU) | OSFP 400G/800G | Совместимы с использованием портов 2x400 Гбит/с на кабель |
| NVIDIA ConnectX-7 / BlueField-3 | OSFP (NDR200 / NDR400) | Зависит от типа адаптера; для переключателя NDR400 на 800G используйте правильное отображение выхода |
- Подтвердить, что переключатель или сервер имеют OSFP клетки, поддерживающие 800G или 2x400G прорыв.
- Проверка требуемой длины: MCA4J80-N005 = 5 м; для более коротких пробегов рассмотрим N003 или N004.
- Убедитесь, что радиус изгиба кабеля соответствует расположению стойки (не менее 89 мм вблизи соединителей).
- Проверка протокола (InfiniBand или Ethernet)
- Осторожности в области ЭСД: обученный персонал, заземленная среда.
3м, 30AWG, стандартный раунд, 1,5 Вт на конец
Плоская верхняя часть 3 м для более узкого просвета (специфическая для DGX H100)
Пассивный DAC до 2,5 м, варианты QSFP-DD/OSFP
32 порта OSFP 800Gb/s NDR InfiniBand
