Пассивный оптоволоконный разветвительный кабель NVIDIA MFP7E20-N010 длиной 10 м | MPO-12/APC на 2xMPO-12/APC для InfiniBand 400G/800G
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E20-N010 |
| Документ: | MFP7E20-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MFP7E20-N010 | Материал Форма: | Круглая проволока |
|---|---|---|---|
| Допустил прочность на растяжение: | 1000N <10000N | Сертификация: | RoHS, CE, ISO9001, VDE, CCC |
| материал оболочки: | ПВХ | Длина: | 10 м |
| Скорость передачи данных: | 400 ГБ/с | Источник: | Индия / Израиль / Китай |
| Выделить: | Пассивный оптоволоконный разветвительный кабель NVIDIA длиной 10 м,Кабель MPO-12 APC для InfiniBand 400G,Разветвитель NVIDIA MPO-12 с гарантией |
||
Характер продукции

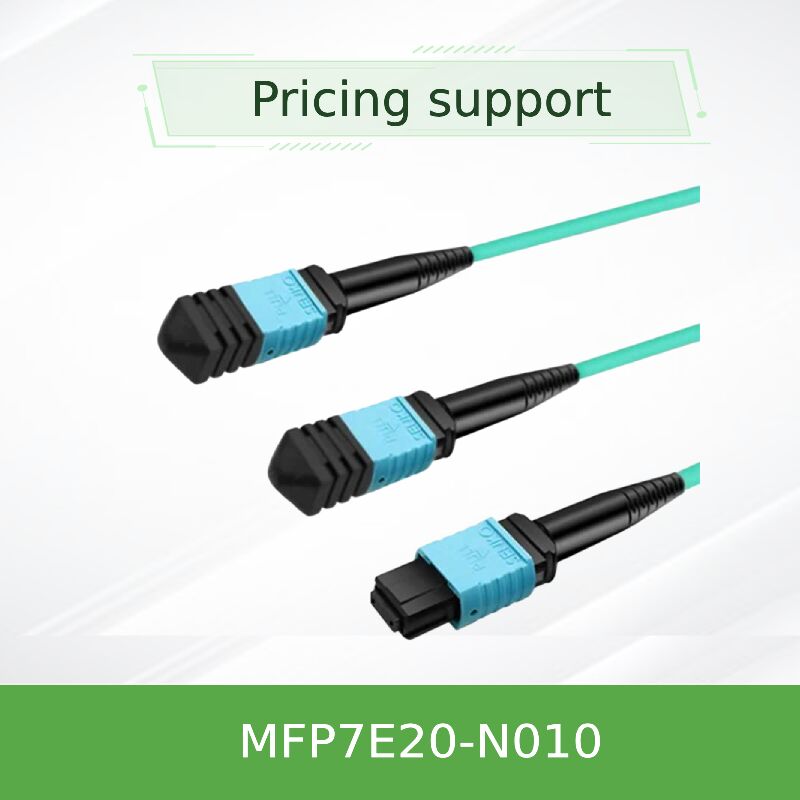

Кабель-разветвитель NVIDIA MFP7E20-N010, 10 м
MPO-12/APC на двойной MPO-12/APC | 8-жильный многомодовый для InfiniBand и Ethernet 400G/800G
NVIDIA MFP7E20-N010 — это прецизионно разработанный пассивный оптический кабель-разветвитель, предназначенный для высокоплотных сред центров обработки данных со скоростью 400 Гбит/с и 800 Гбит/с. Он обеспечивает бесшовное соединение между трансиверами OSFP с двумя портами и трансиверами OSFP или QSFP112 со скоростью 400 Гбит/с, поддерживая приложения NDR InfiniBand и 400GbE с дальностью действия 10 метров.
Ключевые факты в обзоре
| Номер продукта | MFP7E20-N010 |
| Длина кабеля | 10 метров (32,8 фута) |
| Тип разъема | 1x MPO-12/APC (розетка) на 2x MPO-12/APC (розетка) |
| Тип волокна | 8-жильный многомодовый 50/125 мкм (OM3 для ≤30 м, OM4 для >30 м) |
| Применение | Разветвление двойного порта OSFP (800G) на двойной 400G OSFP/QSFP112 |
| Рейтинг оболочки | LSZH (низкий дым, нулевое содержание галогенов) / OFNR, аква |
Обзор продукта
NVIDIA MFP7E20-N010 входит в семейство пассивных оптических кабелей-разветвителей серии MFP7E20, специально разработанных для сетей InfiniBand NDR и Ethernet 400G следующего поколения. Этот 10-метровый кабель имеет конфигурацию разветвления 1:2, преобразуя один разъем MPO-12/APC в два разъема MPO-12/APC, что позволяет трансиверам OSFP с двумя портами (800 Гбит/с) подключаться к двум отдельным трансиверам 400 Гбит/с (OSFP или QSFP112) в адаптерах ConnectX-7 или DPU BlueField-3.
Используя 8 активных волокон (4 для передачи, 4 для приема) с кроссовой разводкой типа B, кабель обеспечивает правильное сопоставление каналов (контакт 1 → контакт 12) для оптимальной целостности сигнала. Полировка с угловым физическим контактом (APC) (угол 8 градусов) минимизирует оптическое отражение, что критически важно для высокоскоростных схем модуляции PAM4, используемых при передаче 200G на канал.
Ключевые особенности
- Конструкция разветвителя 1:2: Преобразует один двойной порт OSFP (800G) в два независимых канала 400G.
- Разъемы MPO-12/APC: Угловая полировка (8°) снижает обратное отражение для превосходного качества сигнала в высокоскоростных оптических каналах.
- Кроссовая разводка типа B: Обеспечивает правильное выравнивание каналов (контакт 1 на контакт 12) в соответствии с назначением оптических каналов трансивера.
- 8 активных волокон: 4 волокна для передачи, 4 для приема; 4 неактивных волокна служат упрочняющими элементами.
- Высокопрочная конструкция: Гибкая круглая оболочка LSZH с защелкой типа «нажми и потяни» для легкой установки и снятия.
- Соответствие отраслевым стандартам: Соответствует стандартам IEC 61754-7, GR-1435 и Telcordia для надежности.
- Протокольно-независимый: Поддерживает протоколы InfiniBand NDR/HDR, Ethernet 400GbE и NVLink.

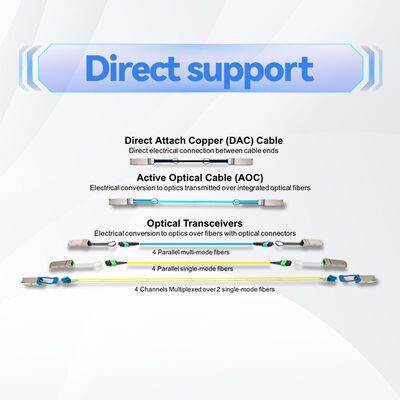

Оптическая технология и целостность сигнала
MFP7E20-N010 использует разъемы MPO-12/APC с торцевой поверхностью, расположенной под углом 8 градусов. Эта прецизионная полировка значительно снижает потери на отражение (≥35 дБ), предотвращая искажение сигнала, вызванное отраженным светом, возвращающимся в источник лазера. Это особенно важно для модуляции PAM4, используемой при передаче 200G на канал, где соотношение сигнал/шум имеет первостепенное значение.
Схема кроссовера типа B гарантирует, что передающее волокно из канала 1 на стороне коммутатора выравнивается с фотоприемником на канале 12 на стороне адаптера, поддерживая правильное отображение оптических каналов по всему соединению.
Вносимые потери: ≤ 0,35 + 0,0004 x L (дБ), где L — длина в метрах, обеспечивая предсказуемую производительность на расстоянии 10 м.

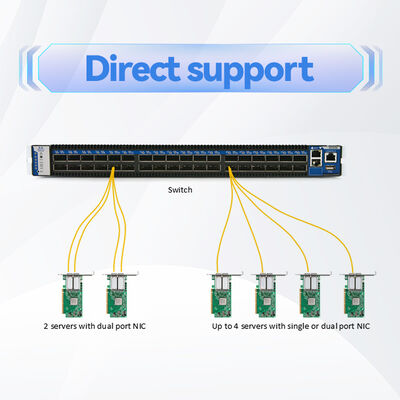

Типичные сценарии развертывания
- Соединения Leaf-Spine: Подключение коммутаторов NVIDIA Quantum-2 (с двойным портом OSFP) к вычислительным узлам с адаптерами ConnectX-7.
- Кластеры обучения ИИ: Соединение портов коммутатора 800G с двойными интерфейсами сервера GPU 400G.
- Системы хранения данных: Взаимосвязь высокопроизводительных систем хранения данных с DPU BlueField-3.
- Коммутаторы Top-of-Rack в центре обработки данных: Разветвление от высокоплотных коммутаторов ядра к нескольким коммутаторам ToR или серверам.
- Мультипротокольные среды: Смешанные сети InfiniBand и Ethernet с использованием совместимых трансиверов.
Совместимость и подбор трансиверов
MFP7E20-N010 разработан для работы с высокоскоростными оптическими трансиверами NVIDIA:
| Конец | Совместимые трансиверы | Применение |
|---|---|---|
| Один конец MPO-12/APC | MMA4Z00-NS (двойной порт OSFP DR8) | Сторона коммутатора (800G) |
| Двойные концы MPO-12/APC | MMA4Z00-NS400 (OSFP) / MMA1Z00-NS400 (QSFP112) | Сторона адаптера (по 400G каждый) |
Примечание: Оба порта трансивера OSFP с двумя портами должны использовать один и тот же тип кабеля (либо разветвитель, либо прямой). Смешивание не допускается.

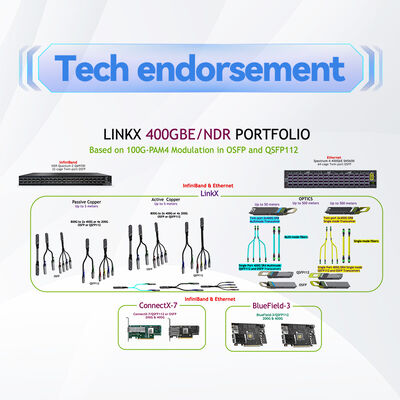

Матрица совместимости
| Платформа | Совместимость |
|---|---|
| Серия NVIDIA Quantum-2 QM9700/QM9790 | ✓ Да (с трансиверами OSFP с двумя портами) |
| Адаптеры NVIDIA ConnectX-7 | ✓ Да (с разъемами OSFP или QSFP112) |
| DPU NVIDIA BlueField-3 | ✓ Да (с соответствующими трансиверами) |
| Сторонние коммутаторы 400G | ✓ При использовании совместимых трансиверов 400G OSFP/QSFP112 |
Технические характеристики
| Категория | Деталь |
|---|---|
| Номер детали | MFP7E20-N010 |
| Описание | Пассивный оптический кабель NVIDIA, MMF, MPO-12/APC на 2x MPO-12/APC, 10 м |
| Тип разъема | MPO-12/APC розетка (оба конца), зеленый корпус |
| Количество волокон | 8 активных волокон (4 Tx, 4 Rx) + 4 неактивных упрочняющих элемента |
| Тип волокна | Многомодовый 50/125 мкм (OM3 для ≤30 м, OM4 для >30 м) |
| Длина кабеля | 10 метров (допуск: +0,1/-0 м) |
| Диаметр кабеля | 3,0 ± 0,2 мм |
| Минимальный радиус изгиба | 30 мм (в любом месте кабеля) |
| Материал оболочки | LSZH (низкий дым, нулевое содержание галогенов), OFNR, аква |
| Вносимые потери (IL) | ≤ 0,35 + 0,0004 x L дБ (L=длина в метрах) |
| Потери на отражение (RL) | ≥ 35 дБ |
| Топология разводки | Перекрестная (тип B) |
| Рабочая температура | 0°C до 70°C |
| Температура хранения | -40°C до 85°C |
| Влажность (рабочая) | 10% до 85% относительной влажности (без конденсации) |
| Соответствие нормативным требованиям | IEC 61754-7, GR-1435, RoHS, CB, cTUVus, CE |
| Класс лазерной безопасности | Класс I (IEC 60825-1, 21 CFR 1040) |
| Соответствие ЭМС | CE, FCC Class A, ICES, RCM, VCCI |

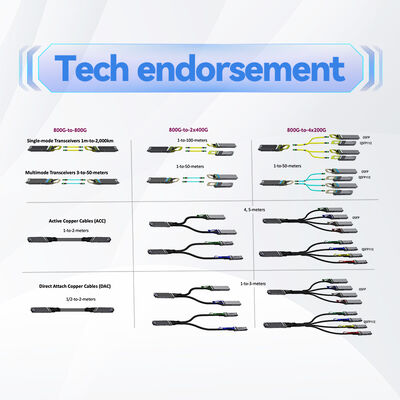

Руководство по выбору: Варианты длины серии MFP7E20
| Номер детали | Длина | Типичный сценарий использования |
|---|---|---|
| MFP7E20-N003 | 3 м | Соединения в одном стойке |
| MFP7E20-N005 | 5 м | Соединения в соседних стойках |
| MFP7E20-N007 | 7 м | Соединения в пределах ряда |
| MFP7E20-N010 | 10 м | Между рядами / конец ряда |
| MFP7E20-N015 | 15 м | Соединения через проход |
| MFP7E20-N020 | 20 м | Несколько стоек на расстоянии |
| MFP7E20-N030 | 30 м | От конца ряда до стоек серверов |
| MFP7E20-N050 | 50 м | Через центр обработки данных (с OM4) |
Преимущества MFP7E20-N010
- Оптимизированная дальность 10 м: Идеально подходит для типичных расстояний между стойками в современных центрах обработки данных.
- Производительность, сертифицированная NVIDIA: Заводские испытания для обеспечения надежности «из коробки» и соответствия спецификациям InfiniBand NDR.
- Компактный дизайн: Гибкая круглая оболочка диаметром 3 мм с защелками типа «нажми и потяни» упрощает управление кабелями и установку.
- Перспектива будущего: Поддерживает модуляцию PAM4 200G на волокно, готов к развертываниям следующего поколения 1,6T.
- Соответствие требованиям безопасности: Оболочка LSZH снижает токсичные выбросы в случае пожара, идеально подходит для закрытых помещений центров обработки данных.
Сервис и поддержка от Hong Kong Starsurge
Как опытный поставщик сетевой инфраструктуры с 2008 года, Starsurge обеспечивает полную поддержку ваших потребностей в кабельной системе:
- Оригинальные оптические кабели NVIDIA с полной прослеживаемостью.
- Предпродажная техническая консультация по длине кабеля и подбору трансиверов.
- Глобальная доставка с безопасной упаковкой.
- Послепродажная поддержка и помощь в гарантийных случаях.
- Скидки на оптовые заказы и запросы на нестандартную длину приветствуются.
Чек-лист покупателя
- Проверьте совместимость трансиверов (двойной порт OSFP на стороне коммутатора, 400G OSFP/QSFP112 на стороне адаптера).
- Подтвердите требуемую длину кабеля: 10 м подходит для большинства расстояний в пределах ряда.
- Убедитесь, что используются разъемы MPO-12/APC (зеленый корпус) — несовместимы с UPC (синий корпус).
- Предусмотрите правильные инструменты для очистки и управление пылезащитными колпачками во время установки.
- Проверьте условия эксплуатации: 0°C до 70°C, влажность 10-85% без конденсации.
Меры предосторожности при обращении и установке
- Держите пылезащитные колпачки до непосредственного перед вставкой, чтобы предотвратить загрязнение разъема.
- Всегда очищайте как разъемы кабеля, так и гнезда трансиверов с помощью соответствующих оптических очистителей перед соединением.
- Избегайте резких изгибов – поддерживайте радиус изгиба ≥30 мм, чтобы предотвратить повреждение волокна и потерю сигнала.
- Меры предосторожности против электростатического разряда – хотя сам кабель пассивен, он подключается к трансиверам, чувствительным к электростатическому разряду; используйте заземленные рабочие станции.
- Не смешивайте разъемы APC и UPC – разница в угле 8° препятствует правильному соединению и может повредить разъемы.
- Держите подальше от жидкостей и избыточной пыли.
Часто задаваемые вопросы
О: Серия MFP7E20 — это кабель-разветвитель 1:2, специально разработанный для трансиверов OSFP с двумя портами. Он разветвляет один разъем MPO-12/APC на два отдельных разъема MPO-12/APC, позволяя порту коммутатора 800G подключаться к двум устройствам 400G. Стандартный кабель trunk обеспечивает прямое соединение один к одному.
О: Да, кабель протокольно-независим. При использовании с соответствующими трансиверами он поддерживает 200G (используя 2 волокна на направление) и обратно совместим с более низкими скоростями, при условии, что трансиверы используют интерфейсы MPO-12/APC.
О: Да, 10 м обычно достаточно для соединений в пределах одного ряда или между соседними рядами, учитывая вертикальное управление кабелями и прокладку по верхним лоткам.
О: NVIDIA предоставляет ограниченную гарантию сроком на 1 год. Starsurge предлагает дополнительную поддержку по гарантийным случаям и заменам.
О: Концы кабеля помечены цифрами «1» и «2» на ответвлениях разветвителя для идентификации. Кроссовая разводка типа B предварительно настроена; специальная ориентация, кроме соответствия разъемов трансиверам, не требуется.
О Hong Kong Starsurge Group Co., Limited
Hong Kong Starsurge Group Co., Limited — это технологически ориентированный поставщик сетевого оборудования, ИТ-услуг и решений по системной интеграции. Основанная в 2008 году, компания обслуживает клиентов по всему миру, предлагая такие продукты, как сетевые коммутаторы, сетевые карты, точки доступа Wi-Fi, контроллеры, кабели и сопутствующее сетевое оборудование. Опираясь на опытную команду продаж и технических специалистов, Starsurge поддерживает такие отрасли, как государственное управление, здравоохранение, производство, образование, финансы и корпоративный сектор. Компания также предлагает решения в области Интернета вещей, системы управления сетями, разработку пользовательского программного обеспечения, многоязычную поддержку и глобальную доставку. Придерживаясь клиентоориентированного подхода, Starsurge фокусируется на надежном качестве, оперативном обслуживании и индивидуальных решениях, которые помогают клиентам создавать эффективную, масштабируемую и надежную сетевую инфраструктуру.
Сопутствующие товары
- Трансивер NVIDIA MMA4Z00-NS с двойным портом OSFP 800G DR8
- Трансивер NVIDIA MMA4Z00-NS400 OSFP 400G DR4
- Трансивер NVIDIA MMA1Z00-NS400 QSFP112 400G DR4
- Прямые кабели MPO серии NVIDIA MFP7E10
- Наборы для чистки оптоволокна для разъемов MPO
