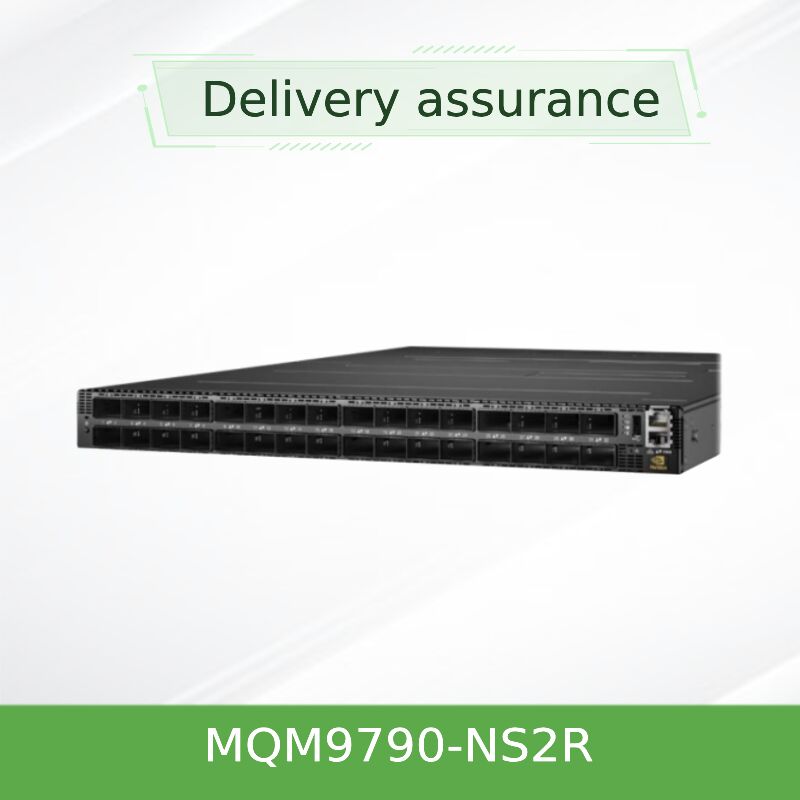

Коммутатор NVIDIA Quantum-2 MQM9790-NS2R, 64 порта, 400 Гбит/с, InfiniBand, неуправляемый, воздушный поток C2P
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MQM9790-NS2R (920-9B210-00RN-0D0) |
| Документ: | MQM9700 series.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MQM9790-NS2R | скорость передачи: | 10/100/1000 Мбит/с |
|---|---|---|---|
| Порты: | 48 | Функция: | LACP, Scackable, поддержка VLAN |
| Технология: | Infiniband | Спецификация: | Без руководства |
| Торговая марка: | Mellanox | Источник: | Индия / Израиль / Китай |
| Выделить: | Коммутатор InfiniBand NVIDIA Quantum-2,Сетевой коммутатор на 64 порта 400 Гбит/с,Неуправляемый коммутатор InfiniBand с воздушным потоком C2P |
||
Характер продукции
NVIDIA Quantum‐2 MQM9790‐NS2R
64 порта 400 Гбит/с NDR InfiniBand в 1U 51.2 Тб/с совокупная пропускная способность · 66,5 BPPS · SHARPv3 в сети · C2P воздушный поток
64 x 400 Гбит/с
51.2 Тб/с
66.5 BPPS
Гонконгская Starsurge Group Co., Limited
Hong Kong Starsurge Group Co., Limited - поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений, основанный в 2008 году.Компания обслуживает клиентов по всему миру с продуктами, включая сетевые коммутаторыStarsurge поддерживает такие отрасли, как правительство, здравоохранение, телекоммуникационные технологии, телекоммуникационные технологии, телекоммуникационные технологии, компьютерные технологии, NIC, беспроводные точки доступа, контроллеры, кабели и соответствующее сетевое оборудование.ПроизводствоКомпания также предлагает решения IoT, системы управления сетью, разработку пользовательского программного обеспечения, многоязычную поддержку и глобальную доставку.С подходом, ориентированным на клиентаStarsurge фокусируется на надежном качестве, быстром обслуживании и индивидуальных решениях, которые помогают клиентам создавать эффективную, масштабируемую и надежную сетевую инфраструктуру.
Обзор продукции
NVIDIA Quantum‐2 MQM9790‐NS2R представляет собой неуправляемый 1U-свич, предлагающий 64 порта 400Gb/s NDR InfiniBand. Он обеспечивает общую двунаправленную пропускную способность 51,2 Тб/с и более 66.5 млрд пакетов в секундуРазработанный для экстремального масштаба ИИ и HPC, он интегрирует сетевые вычисления третьего поколения NVIDIA SHARP (SHARPv3), повышая ускорение ИИ до 32 раз по сравнению с предыдущим поколением.Данная модель имеет воздушный поток от разъема к питанию (C2P), готова к NVIDIA UFM продвинутому управлению тканями и поддерживает гибкие топологии (Fat Tree, DragonFly+, Torus, SlimFly).
Непревзойденная производительность
Технология разделения портов позволяет использовать 128 портов скоростью 200 Гбит/с для развертывания сверху решетки с двойной плотностью.
Вычисления в сети SHARPv3
Технология третьего поколения NVIDIA SHARP ускоряет коллективную коммуникацию.сокращение трафика и обеспечение до 32 раз более высокого ускорения ИИ, чем предыдущее поколение.
Технология NVIDIA SHARPv3
MQM9790-NS2R встроен в третье поколение NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP).) к переключающей ткани, SHARPv3 резко сокращает трафик между узлами и сокращает время выполнения приложений.
Типичные развертывания
- Крупномасштабные суперкомпьютеры ИИ (обучение LLM, моделирование)
- Высокочастотное финансовое моделирование и анализ рисков
- HPC в облаке с несколькими нанимателями с изолированными тканевыми перегородками
- Исследовательские лаборатории с гибридной топологией Fat‐Tree / DragonFly+
- Основная часть предприятия для интенсивных данных рабочих нагрузок (геномика, климат)
Совместимость
- Обратная совместимость с 200 Гбит HDR, 100 Гбит EDR и предыдущими поколениями InfiniBand
- Интерактивность с NVIDIA ConnectX‐6, ConnectX‐7 и BlueField‐3 DPU
- Коннекторы OSFP: пассивная/активная медь, активные волокна, оптические модули
- Комплект программного обеспечения MLNX-OS (используется внутри); управление UFM готово
Технические спецификации
| Параметр | Подробная информация |
|---|---|
| Порты и скорость передачи данных | 64 порта 400 Гбит/с NDR (32x соединителей OSFP) |
| Совокупная производительность | 51.2 Tb/s двунаправленный |
| Пакетный тариф | >66,5 млрд пакетов/сек |
| Режим разделения портов | 128 портов скоростью 200 Гбит/с с использованием технологии NVIDIA port-split |
| Форма / размеры | 1U стойка крепления: 1,7 x 17,0 x 26,0 дюйма (43,6 x 438 x 660,4 мм) |
| Вес | 140,5 кг |
| Электрическое питание | 1+1 избыточный, горяче-заменяемый; вход 200-240Vac; 80+ Золото, ENERGY STAR |
| Охлаждение | Коннектор для питания (C2P / обратный воздушный поток); вентиляторы горячего обмена |
| Процессор / память / хранилище | x86 Coffee Lake i3; 8 ГБ DDR4 SO-DIMM (2666 МТ/с); 16 ГБ M.2 SATA SSD |
| Порты управления | 1x USB 3.0, 1x USB-I2C, 1x RJ45, 1x RJ45 (UART) |
| Программа | MLNX-OS (неуправляемый, UFM-ready) |
| Условия эксплуатации | 0-40°C, 10-85% неконденсация, высота до 3050 м |
| Безопасность / соответствие | CE, FCC, VCCI, ICES, RCM; RoHS, CB, cTUVus, CE, CU |
| Гарантия | 1 год (можно продлить, пожалуйста, подтвердите) |
Руководство по выбору
| ОПН | Описание |
|---|---|
| MQM9790-NS2R | Неуправляемый, 64x400G, C2P воздушный поток (отзаду вперед) |
Контрольный список покупателя
- ✔ Убедитесь, что направление воздушного потока C2P соответствует направлению горячего/холодного коридора вашего центра обработки данных.
- ✔ Проверяйте потребности в вводе мощности (200-240Вац) и избыточности.
- ✔ Это неуправляемый коммутатор; планируйте использовать NVIDIA UFM для расширенного управления.
- ✔ Для 128 портов 200G убедитесь, что ваши кабели/оптика поддерживают разделенный режим.
- ✔ Проверьте совместимость с существующей инфраструктурой HDR/EDR.
Почему выбрать Quantum‐2
Высочайший радикс 1U 400G коммутатор с мощностью 51.2 Тб / с. Вычисления в сети SHARPv3 сокращают время завершения работы. Сеть самовосстановления, QoS, адаптивное маршрутизация и улучшенное отображение VL.Энергоэффективный дизайн снижает OPEX.
Обслуживание и поддержка
1-летняя ограниченная гарантия на аппаратное обеспечение (расширяемая). Доступна расширенная замена. Техническая поддержка 24/7 через Гонконгскую группу Starsurge. Доступны обновления прошивки и лицензии UFM.свяжитесь с нашей командой продаждля точных условий.
Часто задаваемые вопросы
Важные примечания и меры предосторожности
- Устанавливайте только в стойке с достаточным потоком воздуха, чтобы подвеска соответствовала направлению C2P.
- Использовать только поддерживаемые модули OSFP (пассивная/активная медь или оптическая), перечисленные в матрице совместимости.
- Вводная мощность должна составлять 200-240 Ват; не совместима с 110 В.
- Операционная высота до 3050 м; может применяться понижение над 1800 м.
- Некоторые спецификации (например, точная модель процессора, размер SSD) являются типичными, но могут меняться; подтвердите с заказа.
Матрица совместимости
| Компонент | Совместима с MQM9790-NS2R |
|---|---|
| NVIDIA ConnectX‐7 (NDR) | ✅ 400Gb/s нативный |
| NVIDIA ConnectX‐6 (HDR) | ✅ 200 Гбит/с (используя разделение или 1x200G) |
| NVIDIA BlueField‐3 DPU | ✅ Полная поддержка NDR |
| Legacy QDR / FDR | Не напрямую; требует конверсии |
| Версии MLNX-OS / UFM | ✅ Рекомендуется последнее UFM 6.10+ |
Сопутствующие продукты
- ▪ NVIDIA Quantum‐2 MQM9700 (управляемая версия)
- ▪ NVIDIA ConnectX‐7 NDR адаптер
- ▪ MCP1600 кабели OSFP/AOC (400G)
- ▪ Платформа NVIDIA UFM Cyber-AI
Сопутствующие руководства / сравнения
- ▪ MQM9790 против MQM9700: UFM-ready против бортового менеджера подсетей
- ▪ 400G NDR против 200G HDR
- ▪ Создание DragonFly+ с помощью Quantum‐2
- ▪ Белая книга о производительности SHARPv3
Основные факты
- ▪ 64 порта 400 Гбит/с NDR InfiniBand
- ▪ Общая пропускная способность 51.2 Тб/с
- ▪ 66,5 миллиарда пакетов в секунду
- ▪ 128 портов 200 Гбит/с через разделение портов
- ▪ SHARPv3 в сетевых вычислениях
- ▪ УФМ готовый (неконтролируемый)
- ▪ С2П - обратный воздушный поток
- ▪ 32 разъема OSFP
