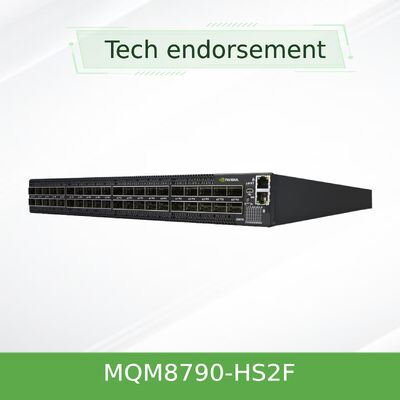

Коммутатор NVIDIA Quantum MQM8790-HS2F 200G InfiniBand, неуправляемый, 40 портов, 16 Тбит/с, воздушный поток P2C, готов к UFM
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MQM8790-HS2F (920-9B110-00FH-0D0) |
| Документ: | MQM8700 series.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель: | MQM8790-HS2F (920-9B110-00FH-0D0) | Приложение: | Сервер |
|---|---|---|---|
| Состояние: | Новое и оригинальное | Подключение к восходящей линии связи: | 200 Gbps |
| Рабочая температура: | От 0°C до 40°C (от 32°F до 104°F) | Описание: | 40-порт 200G Infiniband Switch, двойные источники питания |
| Выделить: | Коммутатор NVIDIA Quantum 200G InfiniBand,40-портовый неуправляемый коммутатор InfiniBand,Сетевой коммутатор с воздушным потоком P2C 16 Тбит/с |
||
Характер продукции
Высокопроизводительный фиксированный неконтролируемый коммутатор с конфигурацией, обеспечивающий 40 портов скоростью 200 Гбит/с (или 80 портов скоростью 100 Гбит/с) с пропускной способностью 16 Тб/с без блокировки, ускорение вычислений в сети,и сверхнизкой задержкой (ultra-low latency), кластеры ИИ и гипермасштабные центры обработки данных.
NVIDIA Quantum MQM8790-HS2F - это неуправляемый 200G InfiniBand умный коммутатор, предназначенный для крупномасштабных развертываний центров обработки данных, где предпочтительным является централизованное управление тканями.Часть серии NVIDIA Quantum QM8700, этот коммутатор обеспечивает сорок портов 200Gb/s в компактном форм-факторе 1U с совокупной пропускной способностью 16 Tb/s и задержкой не блокирующей и не превышающей 130ns.MQM8790-HS2F оптимизирован для внешнего управления с помощью NVIDIA Unified Fabric Manager (UFMTM), что позволяет операторам центров обработки данных эффективно обеспечивать, отслеживать, устранять неполадок и поддерживать современные материалы в масштабе.
Каждый порт QSFP56 200 Гбит/с может быть разделен на два независимых порта 100 Гбит/с, обеспечивая до 80 портов соединения 100 Гбит/с ▌, идеально подходящих для развертывания сверху стойки с двойной плотностью.MQM8790-HS2F имеет P2C (port-to-power) воздушный поток, двойные избыточные источники питания, и полная поддержка NVIDIA SHARPTM в сети ускорения вычислений.
- 200 Гбит/с InfiniBand на порт- сорок портов QSFP56, поддерживающих 200G или 100G разделенные режимы, архитектура без блокировки.
- Неуправляемые СКУ для внешнего контроляНе имеет встроенного менеджера подсетей; предназначен для централизованного управления с помощью платформы NVIDIA UFMTM.
- Ускорение вычислений в сетиТехнология NVIDIA SHARPTM позволяет агрегировать данные в коммутаторе, сокращая время связи MPI, NCCL и SHMEM на порядки.
- Высокая радиксная и разделительная способностьПреобразовать порты 40x 200G в порты 80x 100G для топологий двойной плотности без дополнительных коммутаторов.
- Усовершенствованное управление перегрузками- адаптивное маршрутизация, статическое маршрутизация и качество обслуживания (QoS) для устранения горячих точек и максимизации эффективной полосы пропускания ткани.

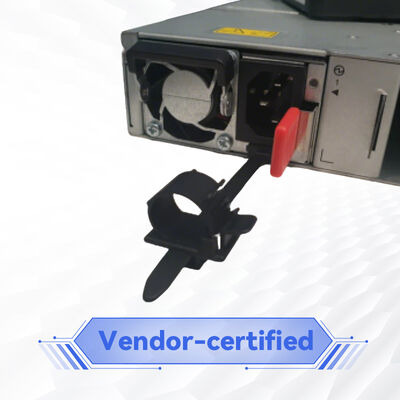

- Избыточные и горячезаменяемые ПСУ1+1 избыточная мощность, сертификация 80 Plus Gold, ENERGY STAR, с оптимизацией мощности при частичном использовании порта.
- УФМ готовыБесшовная интеграция с NVIDIA Unified Fabric Manager для расширенной телеметрии, прогнозной аналитики и автоматизированной оркестрации тканей.
- Совместимость с прошлым- Бесперебойное взаимодействие с предыдущими поколениями InfiniBand (EDR, FDR).

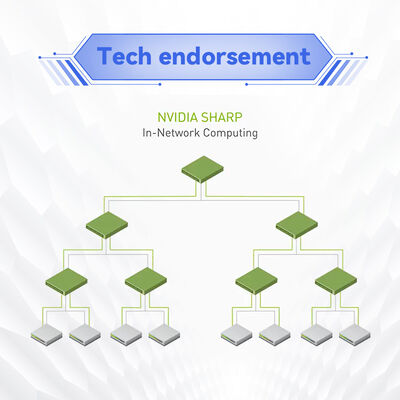

Квантовые коммутаторы NVIDIA встраивают масштабируемые иерархические агрегационные и редукционные протоколы (SHARP) непосредственно в кремний.или трансляции без многократных поездок туда-обратно к конечным точкам сервераЭто резко ускоряет коллективные операции, такие как all-reduce, barrier и broadcast, которые имеют решающее значение для систем глубокого обучения (TensorFlow,PyTorch через NCCL) и моделирование HPC на основе MPIВ результате достигается 10-кратное повышение производительности при интенсивных нагрузках на связь и снижение нагрузки на ЦП, что высвобождает вычислительные ресурсы для фактической обработки приложений.
MQM8790-HS2F также поддерживает адаптивные алгоритмы маршрутизации и управления перегрузкой, которые автоматически балансируют трафик на нескольких маршрутах,обеспечение скорости пропускания почти по линии даже при высокой напряженности.
- Крупномасштабные кластеры ИИ и MLСистемы на базе графического процессора, требующие централизованного управления тканями и телеметрии на сотен или тысячах узлов.
- Высокопроизводительные вычисления (HPC)- исследовательские лаборатории, национальные лаборатории и университеты, где внешние менеджеры по производству тканей обеспечивают повышенный мониторинг и автоматизацию.
- Гипермасштабные центры обработки данныхFat-tree, DragonFly + и многомерные торовые топологии, управляемые через UFM для максимальной эффективности.
- Провайдеры корпоративных и облачных услугОкружающая среда, требующая единой системы управления на нескольких переключателях.
- Топ-оф-рэк (ToR) с централизованным управлением¢ Двойная плотность 100 Гбит/с на сервер с широкой видимостью по всей ткани.
MQM8790‐HS2F работает с NVIDIA ConnectX‐6, ConnectX‐7 и BlueField DPU адаптерами, поддерживая как InfiniBand, так и смешанные ткани.Он совместим с предыдущими скоростями InfiniBand (EDR 100Gb/s), FDR 56Gb/s). Полностью совместим с существующими коммутаторами NVIDIA Quantum fabric. Для управления коммутатор предназначен для управления через платформу NVIDIA Unified Fabric Manager (UFM),которая обеспечивает всеобъемлющее снабжение тканейПоддержка операционной системы включает в себя основные дистрибутивы Linux (RHEL, Ubuntu, Rocky Linux) и сертифицированные NVIDIA серверы GPU.
| Параметр | Подробности |
|---|---|
| Номер модели | MQM8790-HS2F |
| Порты и скорость | 40 портов QSFP56; до 200 Гбит/с на порт; поддерживает разделение на 80 портов 100 Гбит/с |
| Совокупная производительность | 16 Тб/с без блокировки |
| Смена задержки | < 130 нс (проход) |
| Управление | Неуправляемое внешнее управление через NVIDIA UFMTM; встроенный процессор с двойным ядром x86 (Broadwell ComEx D‐1508 2.2GHz), 8 ГБ системной памяти |
| Силовое питание | 1+1 избыточная горячая замена, 100‐127VAC / 200‐240VAC, 80 Plus Gold, ENERGY STAR |
| Поток воздуха | P2C (от порта к мощности) MQM8790-HS2F, стандартная глубина |
| Размеры (HxWxD) | 1.7 x 17 x 23,2 дюйма (43,6 x 433,2 x 590,6 мм), 1U |
| Вес | С 2 ПСУ: 12.48 кг / 27.5 фунтов |
| Операционная температура | от 0°C до 40°C |
| Сертификации | Соответствует требованиям CE, FCC, VCCI, ICES, RCMS, RoHS |
| Гарантия | Ограниченная годовая гарантия на оборудование (доступны варианты расширения) |
| Номер заказной части (OPN) | Описание | Поток воздуха | Управление |
|---|---|---|---|
| MQM8790-HS2F | NVIDIA Quantum 200Gb/s InfiniBand switch, 40 QSFP56, двойная переменная токовая батарея, двойное ядро x86, стандартная глубина, воздушный поток P2C, рельсовый комплект | P2C (от порта к энергии) | Неуправляемая (уФМ готова) |
| MQM8790-HS2R | То же самое, что и выше, но C2P воздушный поток (мощь-порт) | C2P | Неуправляемая (уФМ готова) |
| MQM8700-HS2F | Управляемый вариант, воздушный поток P2C, бортовый менеджер подсетей, MLNX-OS | П2С | Управляемый (MLNX-OS) |
| MQM8700-HS2R | Управляемый вариант, C2P воздушный поток, бортовый менеджер подсетей, MLNX-OS | C2P | Управляемый (MLNX-OS) |
Для среды, требующей централизованного управления тканями через сотни или тысячи переключателей, MQM8790-HS2F предлагает экономически эффективный,неуправляемый строительный блок, оптимизированный для оркестрации NVIDIA UFM.
- Централизованное управление тканямиИспользуйте NVIDIA UFM для единой видимости, автоматизации и прогнозной аналитики по всей структуре.
- Высокая рентабельность инвестицийСнизить капитальные затраты с двойной плотностью 100G порт и меньше переключателей для больших тканей.
- ЭнергоэффективностьДинамическое масштабирование мощности на основе использования портов, снижение эксплуатационных затрат.
- Ускорение SHARPTM- до 10 раз быстрее коллективных коммуникаций без потребления циклов хост-CPU.
- Масштабируемые топологии- поддержка Fat Tree, DragonFly+ и Torus для будущего роста центров обработки данных.
- Доказанная экосистемаПоддерживается накопительным программным обеспечением NVIDIA и поддержкой партнеров 24/7.
Starsurge Group предоставляет услуги по охране жизненного цикла коммутаторов NVIDIA Quantum, включая консультации по архитектуре до продажи, тестирование концепции и глобальную логистику.Наша опытная техническая команда предлагает удаленное устранение неполадокДля развертывания UFM мы предлагаем профессиональные услуги по конфигурации и интеграции платформы.Опции продления гарантии и 24x7 приоритетная поддержка доступна по запросуМногоязычная поддержка для регионов EMEA, Америки и АТР обеспечивает быструю реакцию на критически важные задачи.
A: MQM8790-HS2F - это неуправляемый коммутатор, предназначенный для внешнего управления через NVIDIA UFM. MQM8700-HS2F включает в себя встроенный менеджер подсетей и полную операционную систему MLNX для самостоятельного управления.
A: Да, он может управляться любым стандартом InfiniBand Subnet Manager, но NVIDIA UFM рекомендуется для таких расширенных функций, как телеметрия, прогнозная аналитика и автоматическая оркестрация.
Ответ: Да, каждый порт 200 Гбит/с может работать со скоростью 100 Гбит/с с использованием разделительных кабелей или QSFP56 на двойной QSFP56, поддерживающий до 80x 100 Гбит/с ссылок.
О: Да, MQM8790-HS2F полностью поддерживает технологию NVIDIA SHARPTM для ускорения коллективной связи, независимо от режима управления.
A: Пассивные/активные медные QSFP56 DAC, активные оптические кабели (AOC) и оптические модули для расстояний до сотен метров.
- Убедитесь, что температура окружающей среды находится в пределах от 0 до 40 °C; поддерживайте надлежащую вентиляцию стойки.
- Используйте только квалифицированные оптические кабели QSFP56 или DAC, перечисленные в руководстве по совместимости NVIDIA.
- Направление воздушного потока: MQM8790-HS2F использует P2C (port-to-power) подтвердить, что схема охлаждения стойки соответствует воздушному потоку P2C.
- Электроснабжение должно быть подключено к соответствующему напряжению переменного тока (100-240ВАК) с заземлением.
- Для инициализации и управления тканями должен быть развернут внешний менеджер подсетей (UFM или другой).
- Вес ~ 12,5 кг с двумя ПСУ использовать надлежащую механическую подъемность для установки стойки.
Hong Kong Starsurge Group Co., Limited - поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений, основанный в 2008 году.Компания обслуживает клиентов по всему миру с продуктами, включая сетевые коммутаторыПоддерживаемая опытной командой продаж и технической, Starsurge поддерживает такие отрасли, как правительство, здравоохранение,Производство, образования, финансов и предпринимательства.
С клиентом-первый подход, Starsurge фокусируется на надежном качестве, быстрого обслуживания и индивидуальных решений.Разработка программного обеспечения на заказ, и многоязычная поддержка помогая клиентам создавать эффективную, масштабируемую и надежную сетевую инфраструктуру.
| Компонент | Поддерживаемые модели / типы |
|---|---|
| Адаптеры | NVIDIA ConnectX‐6, ConnectX‐7, BlueField‐2 / BlueField‐3 InfiniBand |
| Кабели и оптика | QSFP56 DAC (пассивный до 3 м, активный до 5 м), AOC, оптические приемопередатчики (SR4, LR4) |
| Операционные системы | Linux (RHEL 8/9, Ubuntu 20.04/22).04, Rocky Linux), Windows Server с стеком InfiniBand |
| Платформы управления | NVIDIA UFM, OpenSM, другие подсетевые менеджеры, соответствующие стандартам |
| Поддержка топологии | Толстое дерево, DragonFly+, 2D/3D Torus, SlimFly |
- Подтвердить направление воздушного потока: MQM8790-HS2F использует P2C (port-to-power)
- Проверить требуемую скорость порта (200G native или 100G breakout) и тип кабельной сборки.
- Проверка входа питания: двойной избыточный переменный ток с разъемами C13/C14.
- Убедитесь, что глубина стойки поддерживает 23,2 дюйма (стандартная глубина).
- План для внешнего менеджера подсетей: лицензия UFM или развертывание OpenSM требуется для работы ткани.
- Подтвердить требования к лицензированию программного обеспечения UFM, если необходимы расширенные функции телеметрии.
