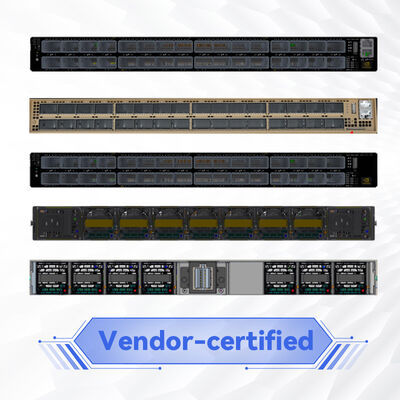

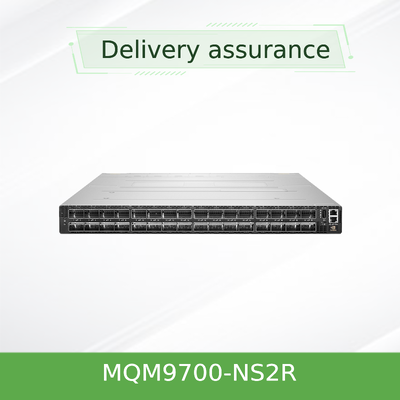

Коммутатор NVIDIA Quantum 2 MQM9790-NS2R, 64 порта, 400 Гбит/с, неуправляемый, InfiniBand с обратным воздушным потоком (C2P)
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Документ: | MQM9700 series.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MQM9700-NS2R (920-9B210-00RN-0M2) | скорость передачи: | 400Г |
|---|---|---|---|
| Порты: | 64 | Технология: | Infiniband |
| Максимальная скорость: | Ндр | Транспортный пакет: | упаковка |
Характер продукции
Разработан для экстремальных масштабов ИИ и HPC среды, где предпочтительнее управление внешней ткани.MQM9790-NS2R обеспечивает 64 неблокирующих порта 400Gb/s InfiniBand в компактном шасси 1U с обратным воздушным потоком от разъема к питанию (C2P), позволяющий гибкие топологии и SHARPv3 в сети вычислений, опираясь на внешних менеджеров подсетей, таких как NVIDIA UFM или OpenSM.
Гонконгская группа Starsurge представляет NVIDIA Quantum-2 MQM9790-NS2R, высокопроизводительный, неуправляемый коммутатор InfiniBand 400Gb/s с обратным воздушным потоком.Этот коммутатор обеспечивает 32 порта OSFP, поддерживающих соединения 64×400 Гбит/с (или до 128 портов со скоростью 200 Гбит/с с помощью технологии разделения портов)С рекордным объемом передачи 51,2 терабита в секунду и более 66,5 миллиардов пакетов в секунду,MQM9790-NS2R предназначен для клиентов, которым требуется внешнее управление управляющим подсетью (e.g., NVIDIA UFM) для передовой телеметрии, мониторинга и крупномасштабной оркестрации тканей.
- Беспрецедентная плотность портов:64 порта 400 Гбит/с NDR InfiniBand в 1U, без блокировки.
- Режим двойной плотности 200 Гбит/с:Поддерживает до 128 портов скоростью 200 Гбит/с с использованием технологии разделения портов NVIDIA, снижая TCO для топологий листья-позвоночника.
- Управляющий внешней подсетью готов:Разработан для использования с NVIDIA UFM (Unified Fabric Manager), OpenSM или другими внешними менеджерами подсетей ̇ идеально подходит для крупномасштабных, централизованно управляемых тканей.

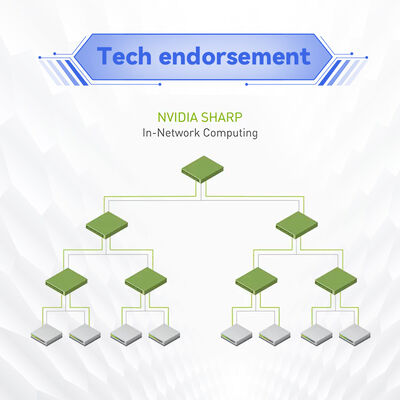

- Компьютеры в сети:SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) обеспечивает 32 раза более высокое ускорение ИИ по сравнению с предыдущим поколением.
- Продвинутые услуги по производству тканейRDMA, адаптивное маршрутизация, контроль перегрузки, улучшенное VL картографирование, и самовосстановление возможностей сети.
- Обратный воздушный поток (C2P):Направление воздушного потока от подключения к питанию идеально подходит для расположения центров обработки данных с холодным проходом на стороне порта.
- Избыточность и надежность:1+1 избыточные горячезаменяемые источники питания, горячезаменяемые вентиляторы.
- Совместимость со спиной:Поддерживает предыдущие поколения InfiniBand (HDR, EDR, FDR).
Построенный на ASIC NVIDIA Quantum-2, MQM9790-NS2R использует новейшую технологию SerDes 400Gb / s. Он включает в себя удаленный прямой доступ к памяти (RDMA) для низкой нагрузки на ЦП и высокой пропускной способности.адаптивная маршрутизация для предотвращения горячих точек ткани, и NVIDIA SHARPv3 для сокращения в сети, резко ускоряя коллективные операции в MPI и AI-фреймворках.Эта модель отгружает управление тканями внешним контроллерам., позволяющий централизованное обеспечение соблюдения политики и более глубокую телеметрию при сочетании с NVIDIA UFM.
С поддержкой нескольких топологий включая Fat Tree, SlimFly, DragonFly + и многомерный Torus MQM9790-NS2R позволяет архитекторам создавать экономически эффективные,высокоустойчивые сети для суперкомпьютеров следующего поколения при сохранении централизованного управления.
- Кластеры ИИ и машинного обучения:Высокоскоростные GPU для обучения большим языковым моделям с централизованным управлением UFM.
- Высокопроизводительные вычисления (HPC):Исследовательские симуляции, моделирование погоды, геномика, требующая внешней структуры тканей.
- Гипермасштабные ЦОДы:Крупномасштабные платформы InfiniBand, где внешние менеджеры подсетей обеспечивают единое управление сотнями коммутаторов.
- Enterprise Cloud и финансы:Системы торговли с низкой задержкой с централизованным мониторингом и управлением политикой.
- Правительство и образование:Национальные лаборатории и университетские суперкомпьютерные центры, которые требуют специальных устройств для управления тканями.
Полностью совместима с экосистемой NVIDIA InfiniBand: адаптеры ConnectX-6/7, кабели LinkX и коммутаторы серии Quantum-2.Требует внешнего менеджера подсетей, такого как NVIDIA UFM (рекомендуется для больших тканей)Поддерживает основные дистрибутивы Linux (RHEL, Ubuntu, Rocky Linux) и Windows Server с соответствующими драйверами.
| Параметр | Спецификация (MQM9790-NS2R) |
|---|---|
| Порты | 32 разъема OSFP, поддерживающие 64 порта 400 Гбит/с InfiniBand (NDR) или 128 портов 200 Гбит/с |
| Совокупная производительность | 51.2 Tb/s двунаправленный, не блокирующий |
| Способность пересылки пакетов | Более 66,5 миллиардов пакетов в секунду (BPPS) |
| Тип управления | Неуправляемый требует внешнего менеджера подсети (UFM, OpenSM или другой) |
| Процессор и память | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Силовое питание | 1+1 избыточный, горяче-заменяемый, 200-240Vac, 80 Plus Gold, сертифицированный ENERGY STAR |
| Охлаждение / воздушный поток | Обратный воздушный поток: соединители для питания (C2P), фанатные установки, подлежащие перемене на горячем уровне |
| Размеры (HxWxD) | 1.7 дюймов (43,6 мм) х 17,0 дюймов (438 мм) х 26,0 дюймов (660,4 мм) |
| Вес | Примерно 14,5 кг. |
| Операционная температура | от 0°C до 40°C |
| Влажность (работающая) | 10% - 85% неконденсирующие |
| Высота | До 3050 м |
| Соблюдение нормативных требований | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
| Гарантия | 1 год (доступны расширенные варианты) |
| Номер заказной части (OPN) | Описание | Направление воздушного потока | Управление |
|---|---|---|---|
| MQM9700-NS2F | 64 порта 400 Гбит/с, управляемые | P2C (мощность-коннектор / вперед) | Управляющий подсетью |
| MQM9700-NS2R | 64 порта 400 Гбит/с, управляемые | C2P (соединитель к питанию / обратный) | Управляющий подсетью |
| MQM9790-NS2F | 64 порта 400 Гбит/с, не управляемые | P2C (вперёд) | Требуется внешний менеджер подсети |
| MQM9790-NS2R | 64 порта 400 Гбит/с, не управляемые | C2P (обратно) | Требуется внешний менеджер подсети |
Для воздушного потока C2P (соединитель-направление) холодный воздух поступает со стороны соединителя OSFP и выходит через сторону питания.MQM9790-NS2R - идеальный выбор для стойки, требующей обратного воздушного потока.
- Централизованное управление тканями:Идеально подходит для развертывания с использованием NVIDIA UFM, что позволяет управлять одной панелью стекла на сотнях коммутаторов.
- Гибкость обратного воздушного потока:C2P охлаждение соответствует конкретным конфигурациям горячего / холодного коридора центра обработки данных, улучшая тепловую эффективность.
- Максимальный радикс в 1 ед.:Порты 64x 400G минимизируют уровни переключателей, снижают задержку и упрощают кабелирование.
- Эффективное по стоимости для крупных тканей:Устраняет избыточные бортовые процессоры SM, когда внешнее управление уже развернуто.
- Энергоэффективность:Золото + источники питания и интеллектуальный контроль вентилятора уменьшают OPEX.
- Будущая масштабируемость:Поддержка SHARPv3 и адаптивного маршрутизации обеспечивает защиту инвестиций для AI-фреймворков следующего поколения.
Гонконгская группа Starsurge предоставляет полную поддержку, включая предпродажное консультирование, интеграционные услуги и глобальную логистику.и варианты продления гарантии. Для объемных заказов мы предоставляем настраиваемую кабельную связь и проверку конфигурации. Многоязычная поддержка доступна для регионов АТР, EMEA и Америки.
• Убедитесь, что ориентация воздушного потока C2P соответствует вашей стойке: холодный коридор должен быть на стороне соединителя (OSFP).
• Для работы коммутатора на ткани должен присутствовать внешний менеджер подсетей.
• Используйте только оптические модули и кабели, сертифицированные NVIDIA, для поддержания целостности и соответствия сигнала.
• Рабочая высота до 3050 м; температура не должна превышать 40°C.
• Некоторые расширенные функции UFM могут потребовать отдельной лицензии; проконсультируйтесь с командой продаж Starsurge.
• Спецификации, не подтвержденные публично NVIDIA, отмечены как поставленные. Пожалуйста, подтвердите перед заказом.
Основанная в 2008 году, Starsurge - это технологический поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений.и корпоративных клиентов по всему мируС опытной технической и торговой командой Starsurge предоставляет индивидуальную сетевую инфраструктуру включая IoT-решения, разработку пользовательского программного обеспечения и глобальную логистику.Наш подход, ориентированный на клиентов, гарантирует надежное качествоКак авторизованный канал партнер для ведущих брендов, мы связываем передовые технологии с успешным внедрением в реальном мире.
Запросить предложение →• NVIDIA ConnectX-6 / ConnectX-7 адаптеры InfiniBand
• коммутаторы серии NVIDIA Quantum-2 QM9700/9790
• кабели LinkX OSFP (пассивные медные до 3 м, активные оптические до 500 м)
• Внешние менеджеры подсетей: NVIDIA UFM, OpenSM, другие SM, совместимые с IB
• Операционные системы: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 с Mellanox WinOF-2
✓ Проверьте нужное направление воздушного потока: C2P (соединитель к питанию) соответствует расположению холодной проезжей части стойки.
✓ Убедитесь, что внешний менеджер подсетей (UFM или OpenSM) развернут и доступен на платформе.
✓ Планируйте кабельное соединение: 400G OSFP на OSFP или разделить на 2x200G.
✓ Подтвердите входную мощность: 200-240Вац с избыточными питаниями.
✓ Для крупномасштабных развертываний запросите обзор топологии и поддержку интеграции UFM от инженеров Starsurge.
- Белая книга: "Масштабирование тканей искусственного интеллекта с NVIDIA Quantum-2 и UFM" (доступна по запросу)
- Руководство по развертыванию: Fat Tree против DragonFly+ с серией QM9700
- Лучшие практики воздушного потока: выбор P2C против C2P для охлаждения центра обработки данных
- Список совместимости: Сертифицированные NVIDIA кабели OSFP для NDR
