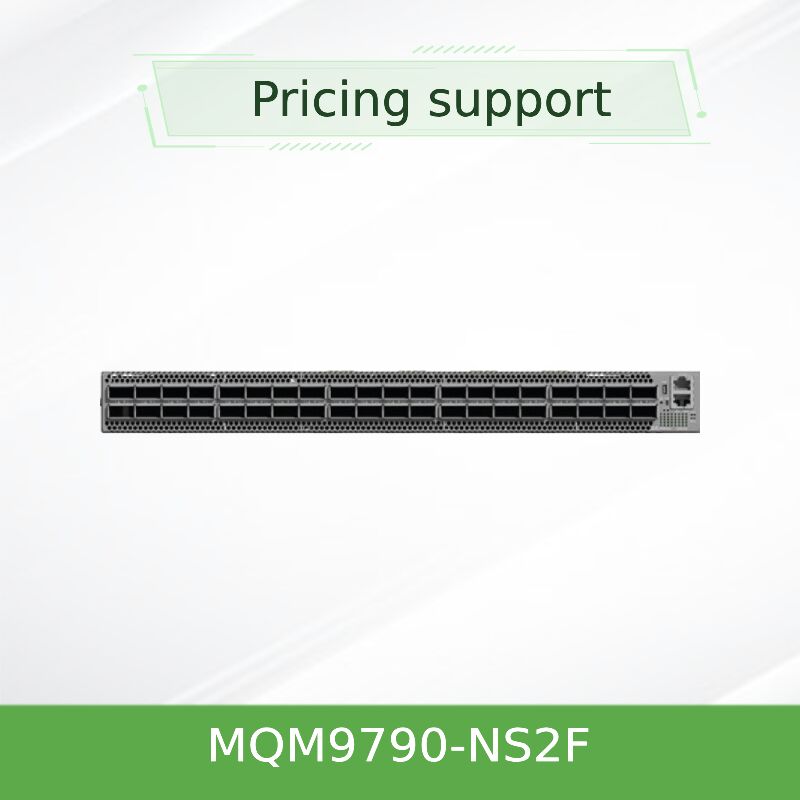

MQM9790-NS2F 64-портный 400 Гбит/с InfiniBand Smart Switch
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Документ: | MQM9700 series.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Приложение: | Сервер | Состояние: | Новое и оригинальное |
|---|---|---|---|
| Агрегатная ширина полосы частот: | 51,2 ТБ/с двунаправленных | Управление: | MLNX-OS с CLI, WebUI, SNMP, JSON Support |
| Имя: | Переключатель сети MQM9790-NS2F InfiniBand Mellanox масштабируя вне центры данных с переключателями | Ключевое слово: | переключатель mellanox 400g |
Характер продукции
Неуправляемый коммутатор NDR 51.2 Тб/с Совокупная пропускная способность для управления внешними подсетями
Разработанный для экстремальных масштабов ИИ, HPC и гипермасштабных центров обработки данных.позволяет гибкие топологии и массивную масштабируемость с SHARPv3 в сети вычислений.
Группа Hong Kong Starsurge Group представляет NVIDIA Quantum-2 MQM9790-NS2F NVIDIA UFM)Как часть серии QM9700, этот коммутатор обеспечивает 32 порта OSFP, поддерживающих соединения 64*400Gb/s (или до 128 портов при скорости 200Gb/s с помощью разделённой технологии).2 терабита в секунду двунаправленной пропускной способности и более 66.5 миллиардов пакетов в секунду, MQM9790-NS2F идеально подходит для научно-исследовательских учреждений, финансов, производства и корпоративных кластеров ИИ, требующих низкой задержки и беспроблемной ткани.
- Беспрецедентная плотность портов:64 порта 400 Гбит/с NDR InfiniBand в 1U, без блокировки.
- Режим двойной плотности 200 Гбит/с:Поддерживает до 128 портов скоростью 200 Гбит/с с использованием технологии разделения портов NVIDIA, снижая TCO для топологий листья-позвоночника.

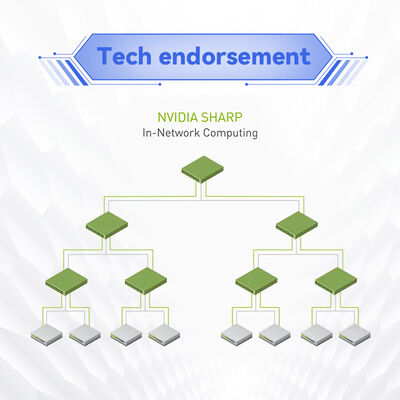

- Компьютеры в сети:SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) обеспечивает 32 раза более высокое ускорение ИИ по сравнению с предыдущим поколением.
- Продвинутые услуги по производству тканейRDMA, адаптивное маршрутизация, контроль перегрузки, улучшенное VL картографирование, и самовосстановление возможностей сети.
- Неуправляемая модель:Разработан для внешнего менеджера подсетей (UFM или встроенный SM на другом устройстве) максимальная гибкость для больших тканей.
- Охлаждение и избыточность:Передний к заднему (P2C) воздушный поток, 1 + 1 избыточные горячезаменяемые источники питания и горячезаменяемые вентиляторы.
- Совместимость со спиной:Поддерживает предыдущие поколения InfiniBand (HDR, EDR, FDR).
Построенный на ASIC NVIDIA Quantum-2, MQM9790-NS2F использует современную технологию SerDes 400Gb / s. Он включает в себя удаленный прямой доступ к памяти (RDMA) для низкой нагрузки на ЦП и высокой пропускной способности.адаптивная маршрутизация для предотвращения горячих точек ткани, и NVIDIA SHARPv3 для сокращения в сети, резко ускоряя коллективные операции в рамках MPI и AI.Переход также включает в себя расширенный контроль перегрузки и улучшенный QoS для обеспечения производительности для критически важных рабочих нагрузок.
С поддержкой нескольких топологий включая Fat Tree, SlimFly, DragonFly + и многомерный Torus MQM9790-NS2F позволяет архитекторам создавать экономически эффективные,высокоустойчивые сети для суперкомпьютеров следующего поколения.
- Кластеры ИИ и машинного обучения:Высокоскоростные GPU для обучения и вывода больших языковых моделей.
- Высокопроизводительные вычисления (HPC):Исследовательские симуляции, моделирование погоды, геномика и квантовые вычислительные лаборатории.
- Гипермасштабные ЦОДы:Архитектура позвоночника с массовым движением с востока на запад.
- Enterprise Cloud и финансы:Системы торговли с низкой задержкой и анализ в реальном времени.
- Правительство и образование:Национальные лаборатории, университетские суперкомпьютерные центры, требующие детерминированной производительности.

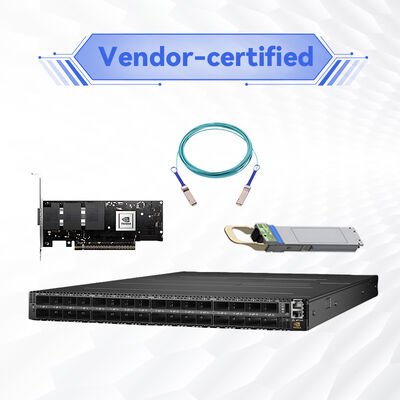

Полностью совместима с экосистемой NVIDIA InfiniBand: адаптеры ConnectX-6/7, кабели LinkX и коммутаторы серии Quantum-2.Поддерживает основные дистрибутивы Linux (RHEL)Неуправляемая операция требует внешнего менеджера подсетей (например, NVIDIA UFM или OpenSM, работающих на сервере).
| Параметр | Спецификация |
|---|---|
| Порты | 32 разъема OSFP, поддерживающие 64 порта 400 Гбит/с InfiniBand (NDR) или 128 портов 200 Гбит/с |
| Совокупная производительность | 51.2 Tb/s двунаправленный, не блокирующий |
| Способность пересылки пакетов | Более 66,5 миллиардов пакетов в секунду (BPPS) |
| Тип управления | Неуправляемый (требует внешнего менеджера подсети) |
| Процессор и память | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Силовое питание | 1+1 избыточный, горяче-заменяемый, 200-240Vac, 80 Plus Gold, сертифицированный ENERGY STAR |
| Охлаждение | Передний к заднему потоку воздуха (P2C), фанатные установки с горячей заменой |
| Размеры (HxWxD) | 1.7 дюймов (43,6 мм) х 17,0 дюймов (438 мм) х 26,0 дюймов (660,4 мм) |
| Вес | 14.5 кг (приблизительно) |
| Операционная температура | от 0°C до 40°C |
| Влажность (работающая) | 10% - 85% неконденсирующие |
| Соблюдение нормативных требований | CE, FCC, VCCI, RoHS, CB, cTUVus, CU |
| Гарантия | 1 год (доступны расширенные варианты) |
| Номер заказной части (OPN) | Описание | Поток воздуха | Управление |
|---|---|---|---|
| MQM9700-NS2F | 64 порта 400 Гбит/с, управляемые | P2C (мощность-коннектор) | Управляющий подсетью |
| MQM9700-NS2R | 64 порта 400 Гбит/с, управляемые | C2P (соединитель для питания) | Управляющий подсетью |
| MQM9790-NS2F | 64 порта 400 Гбит/с, не управляемые | P2C (вперёд) | Требуется внешний менеджер подсети |
| MQM9790-NS2R | 64 порта 400 Гбит/с, не управляемые | C2P (обратно) | Требуется внешний менеджер подсети |
Для воздушного потока P2C (передний к заднему), холодный коридор находится на стороне источника питания.
- Эффективная издержка неконтролируемой работы:Идеально подходит для более крупных развертываний, где централизованный внешний менеджер подсетей (UFM) снижает накладные расходы на коммутатор.
- Максимальный корень в 1U:Порты 64x 400G минимизируют уровни переключателей, снижают задержку и упрощают кабелирование.
- Энергоэффективность:Золото + источники питания и интеллектуальный контроль вентилятора уменьшают OPEX.
- Гибкое кабельное устройство:Коннекторы OSFP поддерживают пассивные/активные медные и оптические кабели, включая активные волокна.
- Будущая масштабируемость:Поддержка SHARPv3 и адаптивного маршрутизации обеспечивает защиту инвестиций для AI-фреймворков следующего поколения.
Гонконгская группа Starsurge предоставляет полную поддержку, включая предпродажное консультирование, интеграционные услуги и глобальную логистику.и варианты продления гарантии. Для объемных заказов мы предоставляем настраиваемую кабельную связь и проверку конфигурации. Многоязычная поддержка доступна для регионов АТР, EMEA и Америки.
MQM9790-NS2F - это неуправляемый коммутатор (без бортового менеджера подсетей), требующий внешнего SM, такого как UFM или OpenSM. Серия MQM9700 включает в себя бортовый SM для до 2000 узлов вне коробки.Производительность оборудования и спецификации порта идентичны.
Да, технология разделения портов NVIDIA позволяет каждому порту 400 Гбит/с работать как два порта 200 Гбит/с, эффективно обеспечивая до 128 портов 200 Гбит/с.
Коннекторы OSFP: пассивные/активные медные кабели, активные волоконные кабели и оптические модули.
Да, серия Quantum-2 поддерживает скорости HDR, EDR и FDR с соответствующими кабелями и адаптерами, обеспечивая плавную миграцию.
Время доставки зависит от запасов. Пожалуйста, свяжитесь с продавцами Starsurge для текущей доступности и вариантов доставки в ваш регион.
• Убедитесь, что правильная ориентация воздушного потока (P2C) соответствует холодному/горячему коридору стойки.
• Используйте только оптические модули и кабели, сертифицированные NVIDIA, для поддержания целостности сигнала.
• Для неуправляемых коммутаторов на ткани должен присутствовать функциональный внешний менеджер подсетей.
• Рабочая высота до 3050 м; температура не должна превышать 40°C.
• Спецификации, не подтвержденные публично NVIDIA, могут быть отмечены: Пожалуйста, подтвердите с командой продаж перед заказом.
Основанная в 2008 году, Starsurge - это технологический поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений.и корпоративных клиентов по всему мируС опытной технической и торговой командой Starsurge предоставляет индивидуальную сетевую инфраструктуру включая IoT-решения, разработку пользовательского программного обеспечения и глобальную логистику.Наш подход, ориентированный на клиентов, гарантирует надежное качествоКак авторизованный канал партнер для ведущих брендов, мы связываем передовые технологии с успешным внедрением в реальном мире.
Запросить предложение →• NVIDIA ConnectX-6 / ConnectX-7 адаптеры InfiniBand
• коммутаторы серии NVIDIA Quantum-2 QM9700/9790
• кабели LinkX OSFP (пассивные медные до 3 м, активные оптические до 500 м)
• Программное обеспечение: MLNX-OS (на управляемых моделях); внешний Subnet Manager: UFM 3.x / OpenSM
• Операционные системы: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 с Mellanox WinOF-2
✓ Убедитесь, что требуемое направление воздушного потока (P2C спереди - сзади) соответствует вашему стойке.
✓ Убедитесь, что у вас есть внешнее решение Subnet Manager (оборудование или виртуальное устройство).
✓ Планируйте кабелирование: 400G OSFP на OSFP или на 2x200G разделенные кабели.
✓ Подтвердите входную мощность: 200-240Вац с избыточными питаниями.
✓ Для крупномасштабных развертываний, запросите обзор топологического дизайна у инженеров Starsurge.
