NVIDIA Q3400-RA Spine Switch: 115,2 Тб/с пропускной способности для масштабируемых центров обработки данных
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | Q3400-RA (920-9B36F-00RX-8S0) |
| Документ: | q3200-ra-q3400-ra-xdr-800gb...al.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | Q3400-RA 920-9B36F-00RX-8S0 | скорость передачи: | 800 ГБ |
|---|---|---|---|
| Порты: | 72 | Функция: | LACP, Scackable, поддержка VLAN |
| Технология: | Infiniband | Максимальная скорость: | Xdr |
| Транспортный пакет: | Упаковка | Спецификация: | 43,6*433,2*590,6 мм |
| Торговая марка: | Mellanox | Источник: | Китай |
| Выделить: | NVIDIA Q3400-RA Spine Switch,NVIDIA Spine Switch 115,2 Тб/с |
||
Характер продукции
NVIDIA Q3400-RA Spine Switch: 115,2 Тб/с пропускной способности для масштабируемых центров обработки данных

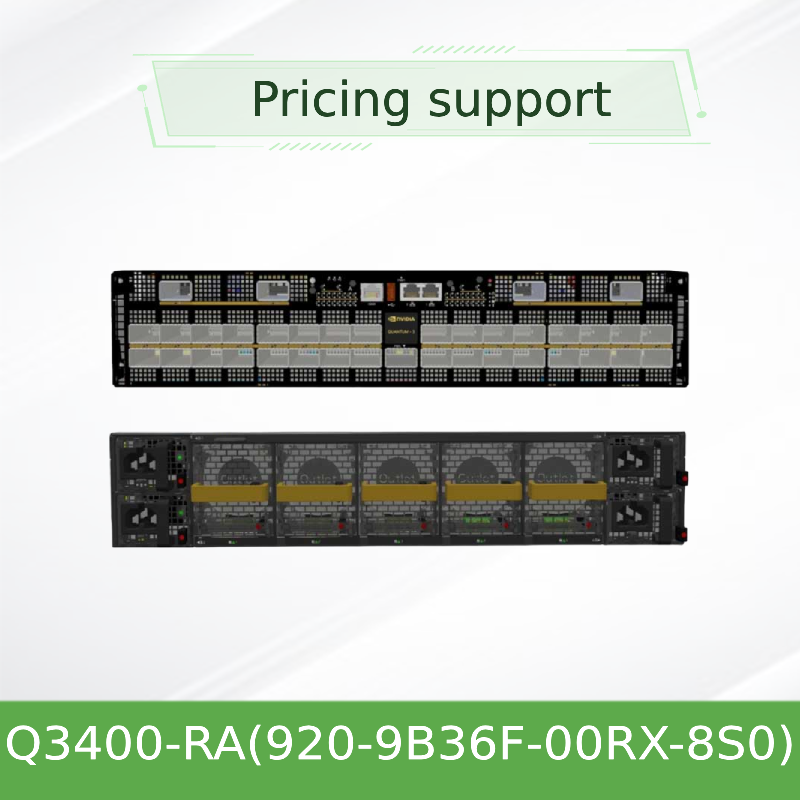

NVIDIA Q3400-RA представляет собой высокоскоростную, 800Gb/s XDR InfiniBand коммутаторную систему, работающую на NVIDIA Quantum-3 ASIC.Шасси 4U обеспечивает 144 порта в 72 клетках OSFP, обеспечивающий массивные двухуровневые топологии масляного дерева, которые поддерживают до 10 368 NIC ConnectX-8.Q3400-RA - идеальный строительный блок для следующего поколения центров обработки данных..
Основные характеристики
- 144 порта XDRболее 72 клеток OSFP
- 115.2 Тб/собщая пропускная способность
- 4Uоптимальный форм-фактор для стеллажей
- 8 × ПСУизбыточные источники питания, подлежащие замене на горячем
- Подготовка к UFMУправление FNM в диапазоне
Ключевые особенности
- Порты высокой плотности 800 Гбит/с:144 порта XDR (200 Гбит/с на полосу) через 72 клетки OSFP, поддерживающие оптику 400G и 800G
- Квантовый-3 ASIC:Передовые 200G SerDes, SHARPv3 для коллективного ускорения и передовые вычисления в сети
- 115.2 Tb/s без блокировки:Полная полоса пропускания с детерминированной низкой задержкой, идеально подходит для массированного параллельного обучения ИИ
- Избыточный и подлежащий замене на горячем:8 источников питания (поток воздуха C2P) и 10 вентиляторов; N + 1 избыточность с заменой нулевого простоя
- Порт FNM готовый к UFM:Выделенный порт управления в полосе (OSFP) для NVIDIA Unified Fabric ManagerTM (UFM)
- Гибкие топологии:Поддерживает Fat-Tree, Dragonfly+, многомерный Torus и многое другое - позвоночник/лист готов
Обзор технологий
Квантовый-3 ASIC:Q3400-RA использует 200 Гбит/с на полосу SerDes, обеспечивая 800 Гбит/с на порт OSFP. В сочетании с NVIDIA SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol),Он ускоряет коллективные операции, отгружая MPI и глубокое обучение примитивные непосредственно в сетьАдаптивные маршруты и контроль перегрузки обеспечивают постоянную производительность даже в перегруженных тканях.
Управление в полосе:Порт передней панели FNM (Fabric Network Management) обеспечивает выделенный UFM доступ без потребления портов данных, упрощая дизайн топологии и обеспечивая передовую телеметрию.
Типичные задания
- Хребет в крупномасштабном жирном дереве:Подключение до 10 368 NIC ConnectX-8 в двухуровневой топологии
- Кластеры обучения ИИ:Мощность NVIDIA DGX и HGX суперпод ткани с 800Gb / s на ссылку
- Высокопроизводительные вычисления:Ускорение погоды, молекулярная динамика и моделирование конечных элементов
- Облачные и корпоративные дата-центры:Создать масштабируемые сети с низкой задержкой для финансов, производства и исследований
Совместимость
| Компонент / Экосистема | Совместимость |
|---|---|
| НКР | ConnectX-8, ConnectX-7, ConnectX-6 (с скоростным переговором) |
| Оптика и кабели | OSFP, OSFP-to-OSFP, активная/пассивная медь, однорежимная/многорежимная |
| Управление | NVOS (NVUE), UFM, SNMP, REST API, серийная консоль |
| Топологии | Жирное дерево, Стрекоза+, Торус и на заказ |
| Стандарты | Спецификация архитектуры InfiniBand 1.5, RoHS, CE, FCC, VCCI, cTUVus |
Технические спецификации
| Категория | Подробности |
|---|---|
| Плотность портов | 144 порта XDR (800 Гбит/с) в 72 OSFP-клетках |
| Мощность переключения | 115.2 Тб/с |
| Фактор формы | Установка на стойке 4U (7" H × 17,24" W × 33,5" D) / глубина 850 мм |
| Вес (полностью заполненный) | 60 кг (с 8 ПСУ) |
| ПСУ | 8 × 2000 Вт переменного тока, C2P воздушный поток, 200-240 В ~ 50/60 Гц |
| Фанаты | 10 блоков вентиляторов с горячей заменой, воздушный поток C2P |
| Типовая мощность (ATIS) | 2.9 кВт (пассивные кабели); 7 кВт (активные кабели) |
| Управление | NVOS (NVUE), UFM, серийная консоль (RJ45), USB 2.0, I2C, двойные порты 1GbE MGT |
| Рабочая температура | 0°C - 35°C (обратный воздушный поток); неоперационный: -40°C - 70°C |
| Уровень шума | 78.4 дБА при номинальных условиях (ISO 7779) |
| Регулирующие | CB, cTUVus, CE, CU, EMC (CE/FCC/VCCI/ICES/RCM), RoHS |
| Набор рельсов | 930-9SKIT-00LO-00B (без инструмента, глубина стойки 700-800 мм) |
* Некоторые значения являются типичными. Пожалуйста, подтвердите точные характеристики с вашим представителем NVIDIA.
Руководство по выбору
| SKU | Описание | Поток воздуха | Глубина стойки |
|---|---|---|---|
| 920-9B36F-00RX-8S0 | Q3400-RA, 4U, 144 порта XDR, 8 ПСУ, управляемый, C2P воздушный поток | C2P (соединитель для питания) | Стандартная глубина (850 мм) |
| 930-9SKIT-00LO-00B | Набор рельсов без инструментов для 4U Q3400 | - Я... | 700-800 мм |
| 930-9SPSU-00RA-00A | 2000 Вт переменного тока (C2P) для Quantum-3 | C2P | - Я... |
| 930-9SFAN-00RM-00B | Объект вентилятора (C2P) для систем с воздушным охлаждением XDR | C2P | - Я... |
Преимущества
- Непохожий корень:144 порта в 4U - меньше коммутаторов, меньшие затраты, более простое кабелирование
- Совместимость с сроками:Поддерживает оптику NDR и XDR, защищает инвестиции
- Ускорение SHARPv3:Сокращает время обучения ИИ до 20%
- Упрощенное управление:NVOS с NVUE, Zero-Touch Provisioning (ZTP) и интеграцией UFM
- Глобальная поддержка:24/7 техническая помощь, RMA и услуги на месте
Обслуживание и поддержка
Hong Kong Starsurge Group Co., Limited предоставляет полную поддержку жизненного цикла для коммутаторов NVIDIA Q3400-RA:
- Консалтинг до продажи:Проектирование топологии, планирование питания/охлаждения и анализ рентабельности инвестиций
- Логистика и доставка:Глобальная перевозка с отслеживанием и таможенным оформлением
- Техническая поддержка:Дистанционная диагностика, замена на месте и обновления прошивки
- Обучение:Сертифицированные NVIDIA семинары (практические лаборатории, администрация UFM)
- Гарантия:Стандартная годовая гарантия на оборудование (доступны расширенные варианты)
Часто задаваемые вопросы
В чем разница между Q3400-RA и Q3200-RA?
Q3400-RA - это 4U шасси с 144 портами (115,2 Тб/с) - идеально подходит для спинных ролей. Q3200-RA - это 2U шасси с двумя независимыми переключателями (72 порта в общей сложности, 57,6 Тб/с) - идеально подходит для листьев или более мелких тканей.
Могу ли я использовать оптику NDR с Q3400-RA?
Да. Порты поддерживают оптику и кабели NDR (400 Гбит/с) и XDR (800 Гбит/с).
Q3400-RA управляется или не управляется?
Это полностью управляемый коммутатор с NVOS (NVUE) и поддерживает управление как вне полосы (1GbE MGT), так и внутри полосы (FNM).
Что такое порт FNM?
Порт Fabric Network Management является выделенным портом OSFP InfiniBand для подключения UFM, сохраняя все стандартные порты для трафика данных.
Сколько времени обычно требуется для доставки?
Предметы на складе отправляются в течение 5-7 рабочих дней. Для индивидуальных конфигураций, пожалуйста, свяжитесь с продажами.
Осторожности и безопасность
- Вес:Q3400-RA весит 60 кг. Всегда используйте серверный подъемник и не менее двух человек при установке стойки
- Поток воздуха:Сохраняйте расстояние не менее 8 см вокруг вентиляционных отверстий.
- Мощность:Выключите все 8 кабелей питания перед обслуживанием.
- Температура:Не используйте при температуре окружающей среды выше 35°C. Следите за температурными порогами ASIC (предупреждение: 105°C, критическое: 120°C)
- Электростатический разряд:Используйте защиту ESD при обращении с картами и передатчиками
О Гонконге Starsurge Group Co., Limited
Основанная в 2008 году, Starsurge - это технологический поставщик сетевого оборудования, ИТ-услуг и системных интеграционных решений.и корпоративных клиентов по всему мируИмея опытную техническую и торговую команду, мы предоставляем индивидуальные сетевые решения - от коммутаторов и NIC до IoT и пользовательского программного обеспечения - поддерживаемые многоязычной поддержкой и глобальной доставкой.Клиент на первом месте, ориентированных на качество и инновации.
Матрица совместимости
| Продукт NVIDIA | Совместима с Q3400-RA | Примечания |
|---|---|---|
| ConnectX-8 (XDR) | ✓ полная скорость 800 Гбит/с | Нативный режим XDR |
| ConnectX-7 (NDR) | ✓ 400 Гбит/с (мод подключения ndr) | Требует изменения режима |
| OSFP 800G SR/DR | ✓ | Поддержка класса 8 (33W) |
| OSFP 400G (NDR) | ✓ | Пассивные/активные кабели |
| УФМ 3.5 | ✓ | Подключение портов FNM |
| NVOS / ONIE | ✓ | ZTP, NVUE, REST API |
Контрольный список покупателя
- Глубина стойки:Обеспечить глубину рельсов 850 мм (33,5") и диапазон рельсов 700-800 мм
- Мощность:200-240 Вт переменного тока, 10 А на ПСУ. План для 8 кабелей питания C13/C15
- Поток воздуха:Проверьте C2P (подключатель к питанию) воздушный поток соответствует вашему центру обработки данных
- Оптики:Заказывать OSFP-передатчики или кабели по числу портов
- Управление:Серийная консоль (RJ45) и двойные порты 1GbE MGT готовы
- Охлаждение:Температура окружающей среды ≤35°C, хорошая проницаемость воздушного потока
