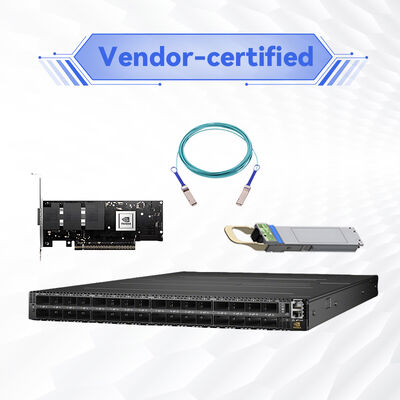

NVIDIA Quantum-2 MQM9700-NS2R 400Gb/s InfiniBand Switch ¢ 64-портный NDR, C2P Airflow, управление на борту
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Документ: | MQM9700 series.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Номер модели: | MQM9700-NS2F (920-9B210-00FN-0M0) | Бренд: | Mellanox |
|---|---|---|---|
| Подключение к восходящей линии связи: | 400 Гбит / с | Имя: | Переключатель сети 1U InfiniBand MQM9700-NS2F Mellanox NDR 400Gb/S для сервера |
| Ключевое слово: | Сеть Mellanox | Конфигурация порта: | 64x 400G, 32x OSFP |
| Выделить: | NVIDIA Quantum-2 InfiniBand переключатель 400 Гбит/с,64-портный коммутатор NDR InfiniBand,C2P воздушный поток InfiniBand |
||
Характер продукции

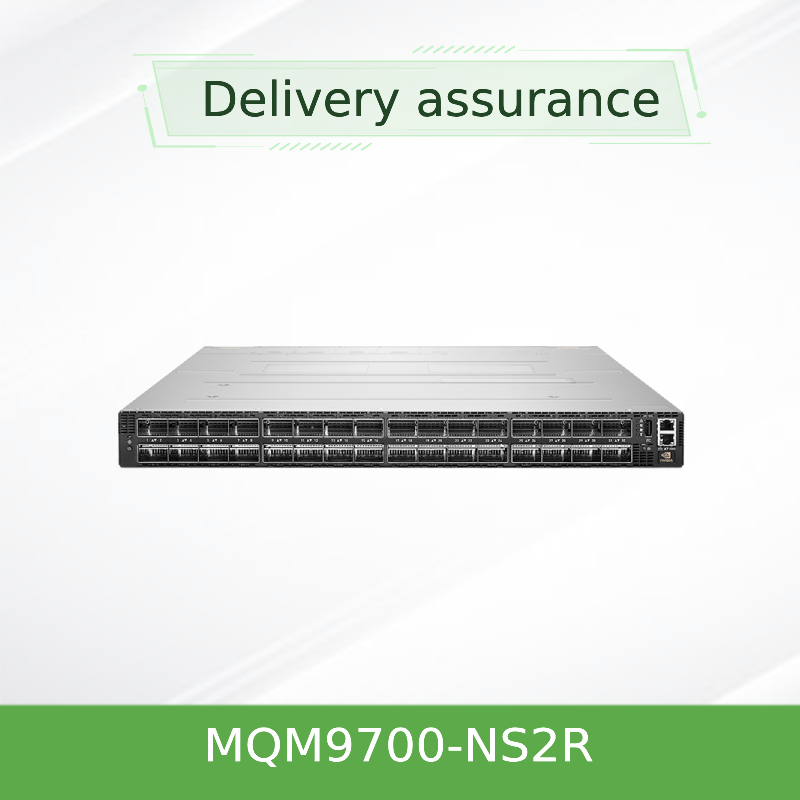

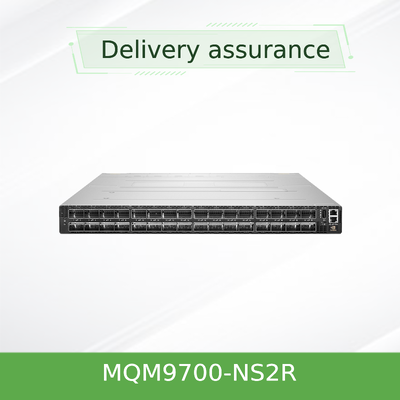

NVIDIA Quantum-2 MQM9700-NS2R 400 Гбит/с InfiniBand Switch
MQM9700-NS2R 400Gb/s InfiniBand Switch - 64-портный управляемый коммутатор NDR с совокупной пропускной способностью 51.2 Tb/s, C2P (соединитель-на-силовой) воздушный поток и бортовым менеджером подсети.
Обзор продукции
MQM9700-NS2R представляет собой полностью управляемый коммутатор с фиксированной конфигурацией InfiniBand 400Gb/s из серии NVIDIA Quantum-2, оснащенныйвоздушный поток соединителя с питанием (C2P)иУправляющий подсетью на бортуОн обеспечивает 32 порта OSFP, каждый из которых способен на 400 Гбит/с (или 128 портов на 200 Гбит/с с технологией разделения портов), и предлагает совокупную двунаправленную пропускную способность 51,2 Тб/с.С встроенным управлением, SHARPv3 в сети вычисления, и передовой контроль перегрузки, MQM9700-NS2R идеально подходит для среднего и крупного масштаба HPC, ИИ,и кластеры предприятий, где требуется самостоятельное управление и C2P воздушный поток.
Ключевые особенности
- 64 бесблокирующих порта 400 Гбит/с (32 разъема OSFP)
- 51.2 Совокупная двунаправленная пропускная способность в 2 Тб/с
- Технология разделения портов: до 128 портов @ 200 Гбит/с
- SHARPv3 в сетевом вычислении с ускорением 32*
- Задержка до микросекунды с адаптивным маршрутизацией
- Самовосстанавливающаяся ткань, QoS и контроль перегруженности
- Управляющий подсетью на бортуУправляет до 2000 узлов
- 1+1 избыточная горячая заменяемая мощность (200-240Vac)
- Поток воздуха C2P (соединитель к энергии)Вентиляторы, сменяемые на горячем воздухе
- MLNX-OS с интерфейсами CLI, WebUI, SNMP и JSON
- Обратная совместимость с HDR, EDR и FDR
Технология: архитектура NVIDIA Quantum-2

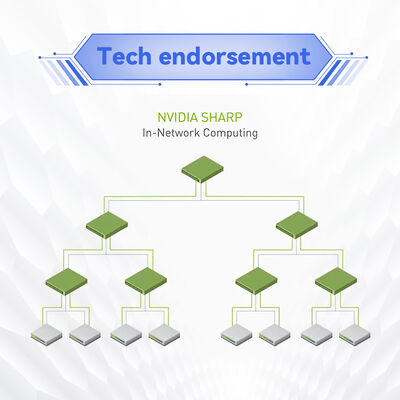

Платформа Quantum-2 интегрирует технологию SHARP третьего поколения (SHARPv3), позволяющую агрегировать данные в сети, что уменьшает движение данных и ускоряет обучение ИИ и моделирование HPC.В сочетании с удаленным прямым доступом к памяти (RDMA) и масштабируемым протоколом иерархической агрегации и сокращения NVIDIA, MQM9700-NS2R значительно улучшает производительность приложений, когда данные проходят через ткань.или интерфейсы JSON, упрощая развертывание и операции.
Типичные задания
- Кластеры ИИ и машинного обученияОбучение с использованием крупномасштабных GPU-ускоренных процессоров в SHARPv3
- Высокопроизводительные вычисления (HPC)∆ исследовательские модели, моделирование погоды и геномика
- Центр обработки данных400G InfiniBand ткани для хранения и вычислений с низкой задержкой
- Предприятия и облакоСквалифицируемые сети с несколькими нанимателями с управлением подсетями на борту
- Правительство и образование∆ исследовательские лаборатории и центры суперкомпьютеров
Совместимость
| Компонент / Экосистема | Поддержка |
|---|---|
| Скорость InfiniBand | NDR 400Gb/s, обратная совместимость с HDR, EDR, FDR |
| Кабельное оборудование | Пассивная/активная медь или активные волокна; соединители OSFP |
| Управление | Встроенный менеджер подсетей, MLNX-OS, CLI, WebUI, SNMP, JSON-RPC |
| Топологии | Толстое дерево, Слимфлай, Драконфлай+, многомерный Торус |
| Операционные системы | Linux, Windows (с стеком InfiniBand), VMware |
| Графические процессоры / ускорители | Серверы NVIDIA HGX, DGX и сторонних графических процессоров |
Спецификации
| Параметр | MQM9700-NS2R |
|---|---|
| Порты / Скорость | 64 порта 400 Гбит/с (32 OSFP); до 128 портов @ 200 Гбит/с с разделенным |
| Совокупная производительность | 51.2 Tb/s двунаправленный |
| Пересылка пакетов | >66,5 млрд пакетов в секунду (BPPS) |
| Фактор формы | 1U стойка, 43,6 x 438 x 660,4 мм |
| Вес | 140,5 кг |
| Электрическое питание | 1+1 избыточный, горяче-заменяемый, 200-240Vac, 80+ Золото, ENERGY STAR |
| Охлаждение | Поток воздуха от разъема к энергии (C2P)Вентиляторы для перемещения на горячем |
| Управление | Управляющий подсетью на борту(до 2000 узлов) |
| Порты управления | 1x USB 3.0, 1x USB (I2C), 1x RJ45, 1x RJ45 (UART) |
| Процессор / Память | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM, 16GB M.2 SSD |
| Программа | MLNX-OS (полное управление шасси) |
| Рабочая температура | от 0°C до 40°C |
| Влажность (работающая) | Неконденсирующее 10% ∼ 85% |
| Высота | До 3050 м |
| Безопасность / ЭМК | RoHS, CB, cTUVus, CE, CU; FCC, VCCI, ICES, RCM |
| Гарантия | 1 год (доступны расширенные варианты) |
Руководство по выбору
| Номер заказной части | Описание | Поток воздуха | Управление |
|---|---|---|---|
| MQM9700-NS2R | 64-портный 400 Гбит/с, 32 OSFP, управляемый, C2P воздушный поток | Коннектор для питания (C2P) | Управляющий подсетью на борту |
| MQM9700-NS2F | 64-портный 400 Гбит/с, управляемый, воздушный поток P2C | Передняя - задняя (P2C) | Управляющий подсетью на борту |
| MQM9790-NS2R | 64-портный 400 Гбит/с, не управляемый, C2P воздушный поток | Коннектор для питания | Внешний (UFM) |
| MQM9790-NS2F | 64-портный 400 Гбит/с, не управляемый, воздушный поток P2C | Передняя - задняя | Внешний (UFM) |
MQM9700-NS2R рекомендуется для развертываний, требующих автономного решения управления с бортовым менеджером подсетей, до 2000 узлов и воздушным потоком от разъема до питания.Для более крупных тканей или расширенных функций UFM, рассмотрим серию QM9790 с внешним управлением.
Преимущества
- Беспрецедентная плотность:64 порта 400G в 1U ¢ уменьшают пространство и мощность решетки на порт.
- Ускорение в сети:SHARPv3 уменьшает перемещение данных и ускоряет рабочую нагрузку AI/ML до 32*.
- Гибкие топологии:Поддерживает Fat Tree, DragonFly+, Torus и многое другое для любой кластерной конструкции.
- Упрощенное управление:Встроенный менеджер подсетей позволяет выполнять операцию до 2000 узлов, сокращая время настройки.
- Гибкость воздушного потока C2P:Сопоставляет центры обработки данных с обратным воздушным потоком (подключение к питанию) для оптимального управления тепловой энергией.
- Защита инвестиций:Обратно совместима с HDR/EDR и надежна для будущего для NDR200/400.
Часто задаваемые вопросы
В чем разница между MQM9700 и MQM9790?
MQM9700 включает в себя встроенный менеджер подсетей и полностью управляется вне коробки до 2000 узлов.идеально подходит для больших, более динамичные среды.
Что означает C2P воздушный поток?
C2P (connector-to-power) - воздушный поток означает, что воздух поступает со стороны соединителя и выходит через сторону питания.Это обратная сторона P2C (предний к заднему) и используется в центрах обработки данных со специфическими конфигурациями горячего коридора / холодного коридора.
Могу ли я использовать MQM9700-NS2R с существующей инфраструктурой HDR InfiniBand?
Да, переключатель совместим со скоростями HDR, EDR и FDR, что позволяет постепенно обновлять.
Какие кабели поддерживаются?
Коннекторы OSFP поддерживают пассивные/активные медные и активные волоконные кабели.
Поддерживает ли коммутатор работу на 200 Гбит/с?
Да, используя технологию разделения портов NVIDIA, MQM9700-NS2R может обеспечивать до 128 портов со скоростью 200 Гбит/с.
Предупреждения
- Убедитесь, что рабочая температура окружающей среды находится в пределах от 0 до 40 °C.
- Для оптимальной производительности используйте только оптические модули и кабели, сертифицированные NVIDIA.
- Правильное направление воздушного потока (C2P) должно соответствовать условиям установки
- Не блокируйте вентиляционные отверстия; сохраняйте расстояние не менее 5 см по обе стороны.
- Электрическое питание должно соответствовать требованиям 200-240Вац; заземление обязательно.
О Гонконгской группе Starsurge
Основанная в 2008 году, Hong Kong Starsurge Group Co., Limited является поставщиком сетевого оборудования, ИТ-услуг и системных интеграционных решений.С опытной командой по продажам и техникеStarsurge предлагает решения IoT, системы управления сетью, разработку программного обеспечения,многоязычная поддержкаНаш клиент-первый подход обеспечивает надежное качество, быстрое обслуживание и индивидуальные решения, которые помогают клиентам создавать эффективную, масштабируемую сетевую инфраструктуру.
Партнер с StarsurgeМы предоставляем конкурентоспособные цены, быструю доставку и специализированную техническую поддержку для NVIDIA, Mellanox и других ведущих сетевых брендов.
Основные факты
| Порты | 64 x 400 Гбит/с (32 OSFP) |
| Пропускная способность | 51.2 Тб/с |
| Пакетный тариф | > 66,5 BPPS |
| Управление | Управляющий бортовой подсетью (2 000 узлов) |
| Поток воздуха | C2P (соединитель для питания) |
| Гарантия | 1 год |
Матрица совместимости
| Категория | Совместимые продукты / стандарты |
|---|---|
| Серверы GPU | NVIDIA DGX-2, DGX A100, серверы на базе HGX, узлы GPU третьих сторон |
| Хранение | NVMe через InfiniBand, Lustre, WekaIO, IBM Spectrum Scale |
| Управление | Управляющий подсетью на борту, MLNX-OS, OpenSM, SNMP |
| Типы кабелей | OSFP в OSFP, OSFP в QSFP (с адаптером), активный оптический, DAC |
Контрольный список покупателя
- Подтвердить направление воздушного потока (C2P) соответствует расположению вашего центра обработки данных в горячем коридоре / холодном коридоре. Это обратная модель воздушного потока.
- Встроенный менеджер подсетей поддерживает до 2000 узлов, проверяя размер кластера в этой области.
- Проверка требований к вводу мощности (200-240Вац) и избыточности.
- Проверьте длины и типы кабелей OSFP (медные / волокна) для расстояний с стойкой.
- Просьба о продлении гарантии или поддержки на месте, если это необходимо для критически важных задач.
