NVIDIA Mellanox MQM9790-NS2R 64-портный NDR 400Gb/s InfiniBand Router 51.2Tb/s Пропускная способность с расширенными возможностями маршрутизации
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MQM9790-NS2R (920-9B210-00RN-0D0) |
| Документ: | MQM9700 series.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель №.: | MQM9790-NS2R | скорость передачи: | 10/100/1000 Мбит/с |
|---|---|---|---|
| Порты: | 48 | Функция: | LACP, Scackable, поддержка VLAN |
| Технология: | Infiniband | Спецификация: | Без руководства |
| Торговая марка: | Mellanox | Источник: | Индия / Израиль / Китай |
| Выделить: | Nvidia Mellanox 400Gb/s InfiniBand маршрутизатор,64-портный коммутатор NDR InfiniBand,51.2 Тб/с пропускной способности сетевого переключателя |
||
Характер продукции

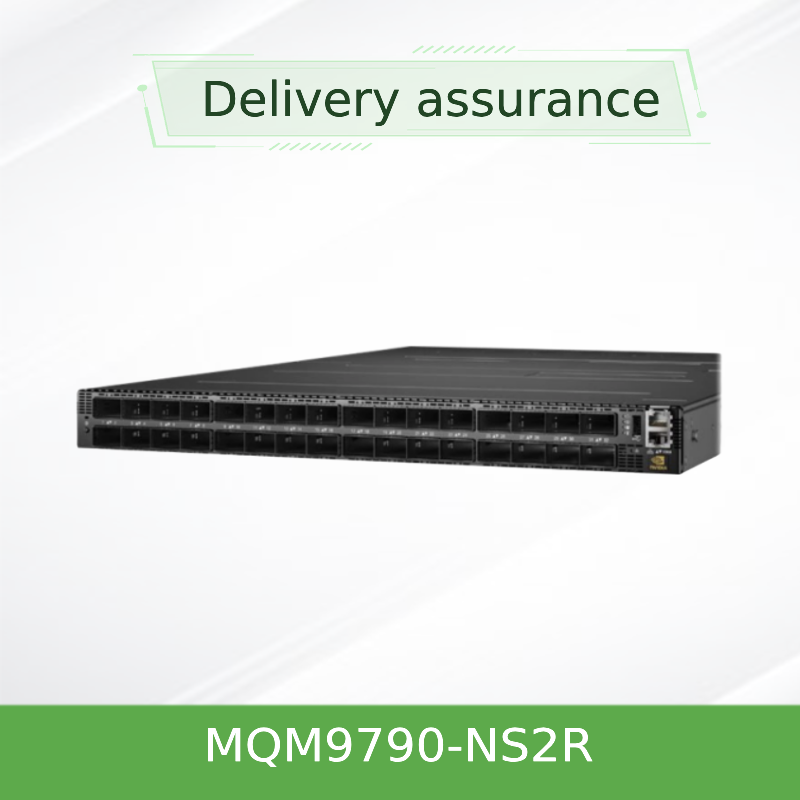

Маршрутизатор NVIDIA Mellanox MQM9790-NS2R 64-портовый NDR 400Gb/s InfiniBand
Высокопроизводительный маршрутизатор InfiniBand, обеспечивающий 64 порта с полной двусторонней пропускной способностью 400 Гбит/с, пропускной способностью 51,2 Тбит/с и расширенными возможностями маршрутизации для крупномасштабных HPC и AI сетей.
Обзор продукта
MQM9790-NS2R — это управляемый маршрутизатор серии NVIDIA Quantum-2, оснащенный 64 портами QSFP56, работающими со скоростью 400 Гбит/с на порт. В отличие от стандартных коммутаторов, эта модель предлагает расширенные функции маршрутизации, включая маршрутизацию подсетей InfiniBand, изоляцию трафика и сегментацию сети для нескольких арендаторов. Благодаря воздушному потоку C2P (сзади вперед) он идеально подходит для стоек центров обработки данных, требующих конфигураций с холодным коридором сзади.
Интегрированный двухъядерный процессор x86 работает под управлением MLNX-OS, обеспечивая комплексное управление на устройстве, включая интегрированный менеджер подсетей и расширенные протоколы маршрутизации для крупномасштабных сетей.
Ключевые особенности
- 64 порта 400 Гбит/с: Полная двусторонняя пропускная способность с разъемами QSFP56
- Пропускная способность 51,2 Тбит/с: Неблокирующая суммарная коммутационная способность с ультранизкой задержкой
- Расширенная маршрутизация InfiniBand: Маршрутизация подсетей, изоляция трафика и сегментация для нескольких арендаторов
- Вычисления в сети (SHARP v3): Аппаратное ускорение коллективных операций снижает время выполнения MPI-операций
- Управление с помощью MLNX-OS: Встроенный двухъядерный процессор x86 с 8 ГБ ОЗУ и 32 ГБ SSD
- Резервные блоки питания и вентиляторы 1+1: Блоки питания 80 Gold+ с возможностью горячей замены и воздушным потоком C2P
- Высокая эффективность: Потребляемая мощность по стандарту ATIS составляет всего 180 Вт при полной загрузке
Возможности маршрутизатора
MQM9790-NS2R предоставляет расширенные функции маршрутизации InfiniBand, выходящие за рамки стандартной коммутации:
- Маршрутизация между подсетями для многоуровневых сетей
- Изоляция трафика и поддержка виртуальных сетей
- Сегментация сети для нескольких арендаторов
- Улучшенные таблицы пересылки для крупномасштабных развертываний
- Интеграция с UFM для управления политиками маршрутизации
Направление воздушного потока
Эта модель имеет воздушный поток C2P (сзади вперед), забирая холодный воздух сзади и выпуская горячий воздух спереди. Для охлаждения спереди назад закажите модель MQM9790-NS2F.

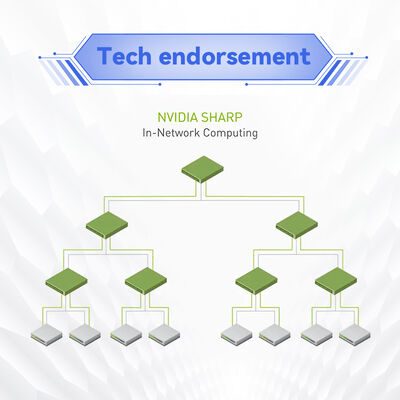

Вычисления в сети с SHARP v3
Технология NVIDIA SHARP v3 позволяет маршрутизатору выполнять коллективные операции, такие как редукции MPI, непосредственно в сетевой среде, значительно сокращая время выполнения MPI-операций и освобождая ядра ЦП для вычислений приложений.
Типичные развертывания
- Крупномасштабные HPC-кластеры: Соединение нескольких подсетей в средах петафлопных вычислений
- Многоарендная инфраструктура ИИ: Изоляция сети для рабочих нагрузок обучения и инференса ИИ
- Маршрутизация Spine в сетях Fat-Tree: Уровень маршрутизации между коммутаторами Leaf в больших сетях InfiniBand
- Корпоративные центры обработки данных: Высокопроизводительные рабочие нагрузки хранения данных, баз данных и вычислений
- Облачные и bare-metal инфраструктуры: Многоарендные среды, требующие высокоскоростных сетей с низкой задержкой
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Модель | MQM9790-NS2R |
| Серия | NVIDIA Quantum-2 |
| Тип продукта | Маршрутизатор InfiniBand |
| Порты | 64 x QSFP56 (NDR 400 Гбит/с) |
| Суммарная пропускная способность | 51,2 Тбит/с (неблокирующая) |
| Задержка | Менее 90 нс (от порта к порту) |
| Коммутационный ASIC | NVIDIA Quantum-2 NDR |
| Процессор | Intel x86 двухъядерный |
| Системная память | 8 ГБ ОЗУ, 32 ГБ SSD |
| Блоки питания | Резервные 1+1, с возможностью горячей замены, 100-240 В переменного тока |
| Типичная мощность (ATIS) | 180 Вт - 200 Вт (при полной загрузке) |
| Охлаждение | C2P (сзади вперед), вентиляторы с возможностью горячей замены |
| Форм-фактор | 1U, монтируемый в стойку |
| Вес | 12,5 кг (прибл.) |
Ключевые факты
Порты64 x NDR 400 Гбит/с
Пропускная способность51,2 Тбит/с
ЗадержкаМенее 90 нс
ТипМаршрутизатор
Воздушный потокC2P (сзади вперед)
Мощность (ATIS)180 Вт - 200 Вт
Совместимость

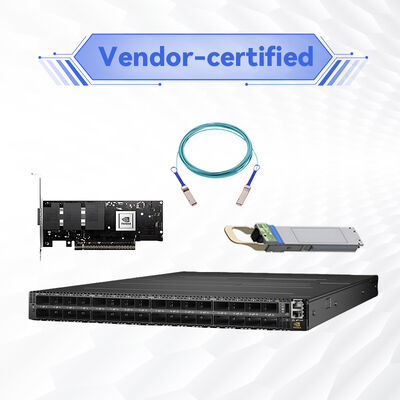

Полная совместимость с адаптерами NVIDIA Mellanox ConnectX (NDR, HDR, EDR, FDR), кабелями LinkX и трансиверами. Соответствует спецификациям IBTA 1.4 и 1.3, с обратной совместимостью с технологиями HDR (200 Гбит/с) и EDR (100 Гбит/с).
Руководство по выбору
| Номер для заказа | Описание | Воздушный поток | Тип |
|---|---|---|---|
| MQM9700-NS2F | Коммутатор InfiniBand 400 Гбит/с 1U, 64 QSFP56 | P2C (спереди назад) | Коммутатор |
| MQM9700-NS2R | Коммутатор InfiniBand 400 Гбит/с 1U, 64 QSFP56 | C2P (сзади вперед) | Коммутатор |
| MQM9790-NS2F | Маршрутизатор InfiniBand 400 Гбит/с 1U, 64 QSFP56 | P2C (спереди назад) | Маршрутизатор |
| MQM9790-NS2R | Маршрутизатор InfiniBand 400 Гбит/с 1U, 64 QSFP56 | C2P (сзади вперед) | Маршрутизатор |
Преимущества
- Ведущая в отрасли пропускная способность 51,2 Тбит/с в компактном корпусе 1U
- Расширенная маршрутизация обеспечивает многоподсетевые сети и изоляцию арендаторов
- Высокая плотность портов снижает затраты на инфраструктуру и эксплуатационные расходы
- Обратная совместимость с технологиями HDR и EDR
- Улучшенная телеметрия с UFM для получения информации о сети в реальном времени
- Оптимизированный воздушный поток C2P для эффективного управления тепловым режимом
Контрольный список покупателя
✔ Подтвердите направление воздушного потока (C2P сзади вперед для этой модели)
✔ Проверьте входное напряжение питания (100-240 В переменного тока)
✔ Выберите маршрутизатор (MQM9790) или коммутатор (MQM9700) в зависимости от потребностей в маршрутизации
✔ Выберите соответствующие кабели или оптику QSFP56
✔ Проверьте совместимость глубины стойки (590,6 мм / 27 дюймов)
✔ Запланируйте пространство 1U и зазор для охлаждения
✔ Разработайте топологию маршрутизации для многоподсетевых развертываний
Часто задаваемые вопросы
В чем разница между MQM9790-NS2R и MQM9700-NS2R?
MQM9790 — это маршрутизатор InfiniBand с расширенными возможностями маршрутизации, а MQM9700 — стандартный коммутатор. Оба используют одну и ту же аппаратную платформу, но MQM9790 поддерживает маршрутизацию подсетей и сегментацию для нескольких арендаторов.
В чем разница между MQM9790-NS2R и MQM9790-NS2F?
Единственная разница — направление воздушного потока. NS2F имеет воздушный поток P2C (спереди назад), а NS2R — C2P (сзади вперед). Все остальные характеристики идентичны.
Можно ли использовать этот маршрутизатор с адаптерами HDR или EDR?
Да, серия Quantum-2 обратно совместима с технологиями InfiniBand HDR (200 Гбит/с) и EDR (100 Гбит/с).
