NVIDIA Mellanox MQM9790-NS2F 64-портный NDR 400Gb/s InfiniBand Router 51.2Tb/s Пропускная способность с расширенным маршрутизацией и P2C Airflow
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Документ: | MQM9700 series.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Приложение: | Сервер | Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ |
|---|---|---|---|
| Агрегатная ширина полосы частот: | 51,2 ТБ/с двунаправленных | Управление: | MLNX-OS с CLI, WebUI, SNMP, JSON Support |
| Имя: | Переключатель сети MQM9790-NS2F InfiniBand Mellanox масштабируя вне центры данных с переключателями | Ключевое слово: | переключатель mellanox 400g |
| Выделить: | Nvidia Mellanox 400Gb/s InfiniBand маршрутизатор,64-портный коммутатор NDR InfiniBand,51.2 Тб/с пропускной способности сетевого переключателя |
||
Характер продукции

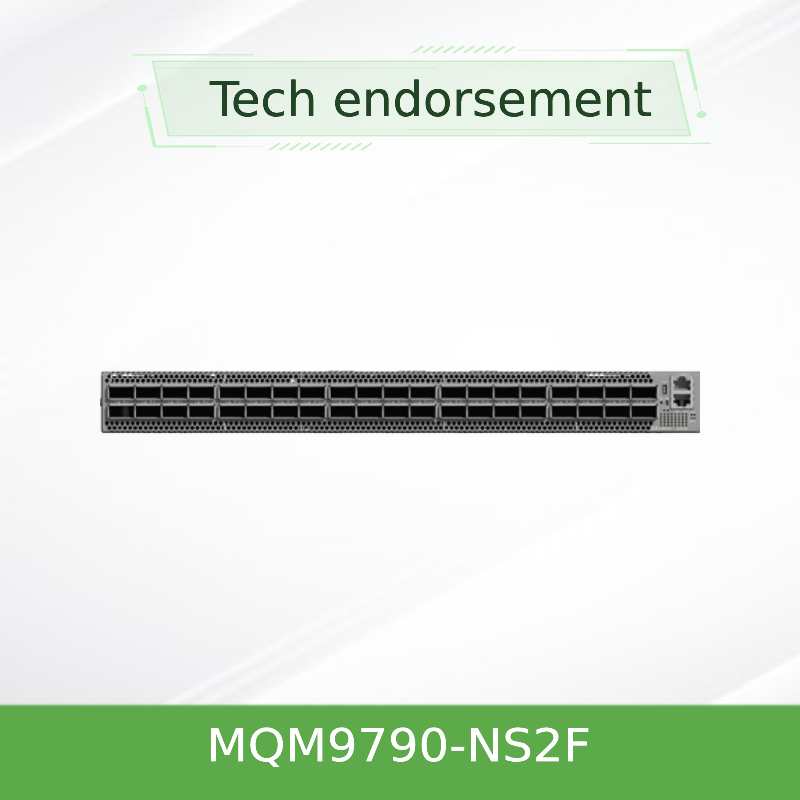

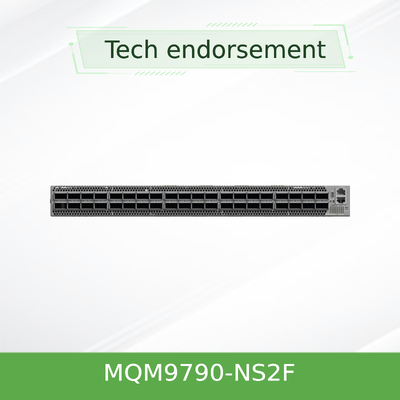

Маршрутизатор NVIDIA Mellanox MQM9790-NS2F с 64 портами NDR 400 Гбит/с InfiniBand
Высокопроизводительный управляемый маршрутизатор Quantum-2 с 64 портами, расширенными возможностями маршрутизации и охлаждением от передней к задней части для крупномасштабных HPC и AI сетей
Обзор продукта
NVIDIA Mellanox MQM9790-NS2F — это высокопроизводительный маршрутизатор InfiniBand, обеспечивающий 64 порта с полной двунаправленной пропускной способностью 400 Гбит/с в компактном форм-факторе 1U. Эта модель с воздушным потоком P2C (от передней к задней части) и расширенными возможностями маршрутизации специально разработана для крупномасштабных сред HPC, AI и многопользовательских центров обработки данных, требующих сегментации сети, изоляции и межподсетевой маршрутизации.
Являясь управляемым маршрутизатором серии NVIDIA Quantum-2, он предоставляет 64 порта QSFP56 со скоростью 400 Гбит/с на порт и расширенными функциями маршрутизации, включая маршрутизацию подсетей InfiniBand, изоляцию трафика и сегментацию многопользовательских сетей. Встроенный двухъядерный процессор x86 работает под управлением MLNX-OS, обеспечивая комплексное управление на устройстве, включая интегрированный менеджер подсетей и расширенные протоколы маршрутизации для крупномасштабных сетей.
Ключевые особенности
- 64 порта 400 Гбит/с: Полная двунаправленная пропускная способность на порт с разъемами QSFP56, поддержка пассивных медных, активных оптических кабелей и оптических модулей
- Пропускная способность 51,2 Тбит/с: Неблокирующая суммарная коммутационная способность с ультранизкой задержкой от порта к порту
- Расширенная маршрутизация InfiniBand: Поддержка маршрутизации подсетей, изоляции трафика и сегментации многопользовательских сетей для сложных сетевых архитектур
- Вычисления в сети (SHARP v3): Аппаратно-ускоренная разгрузка коллективных операций сокращает время выполнения операций MPI и повышает масштабируемость HPC-приложений
- Управление с помощью MLNX-OS: Встроенный двухъядерный процессор x86 с 8 ГБ ОЗУ и 32 ГБ SSD; полное управление шасси через CLI, SNMP и опциональную интеграцию с UFM
- Резервные блоки питания и вентиляторы 1+1: Горячезаменяемые блоки питания с сертификацией 80 Gold+ и ENERGY STAR; воздушный поток P2C (от передней к задней части) с горячезаменяемыми вентиляторами
- Высокая эффективность: Оптимизированная конструкция питания с потребляемой мощностью по стандарту ATIS всего 180 Вт для полностью загруженной системы
- Поддержка крупномасштабных сетей: Разработан для сетей с тысячами узлов, обеспечивая надежные возможности маршрутизации и пересылки
Возможности маршрутизатора
MQM9790-NS2F предоставляет расширенные функции маршрутизации InfiniBand, выходящие за рамки стандартной коммутации:
- Маршрутизация между подсетями для многоуровневых сетей
- Изоляция трафика и поддержка виртуальных сетей
- Сегментация многопользовательских сетей
- Улучшенные таблицы пересылки для крупномасштабных развертываний
- Интеграция с UFM для управления политиками маршрутизации

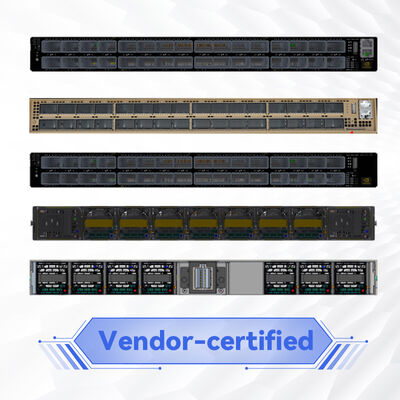

Направление воздушного потока: P2C (от передней к задней части)
Эта модель забирает холодный воздух с передней части корпуса и выбрасывает горячий воздух через заднюю. Она предназначена для стандартных сред центров обработки данных с конфигурацией холодного коридора спереди. Убедитесь, что конфигурация охлаждения вашего стоечного шкафа соответствует этому направлению воздушного потока. Для охлаждения от задней к передней части закажите MQM9790-NS2R.

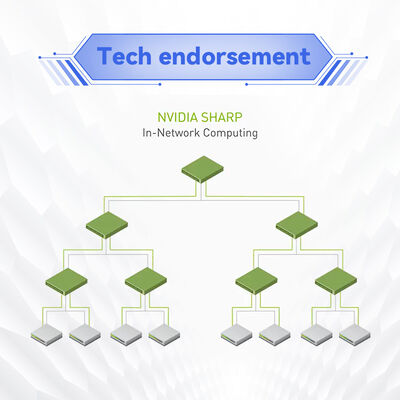

Технология: Вычисления в сети с SHARP v3
Технология NVIDIA SHARP v3, встроенная в ASIC Quantum-2, позволяет MQM9790-NS2F выполнять коллективные операции, такие как редукции MPI, непосредственно в сети. Это устраняет многократные перемещения данных между конечными точками, значительно сокращая время выполнения операций MPI и освобождая ядра ЦП для вычислений приложений. Для полностью загруженных сетей fat-tree операции частичной редукции могут завершаться менее чем за три микросекунды.
Типичные развертывания
- Крупномасштабные HPC-кластеры: Соединение нескольких подсетей в средах петафлопсных и эксафлопсных вычислений
- Многопользовательская инфраструктура ИИ: Обеспечение изоляции и сегментации сети для рабочих нагрузок обучения и инференса ИИ между несколькими командами
- Маршрутизация Spine в сетях Fat-Tree: Служит уровнем маршрутизации между коммутаторами Leaf в крупномасштабных сетях InfiniBand
- Корпоративные центры обработки данных: Поддержка высокопроизводительных рабочих нагрузок хранения данных, баз данных и вычислений, требующих низкой задержки и высокой пропускной способности
- Облачные и bare-metal инфраструктуры: Идеально подходит для многопользовательских сред, требующих высокоскоростных, низколатентных сетей с изоляцией клиентов
Ключевые факты производительности
64 порта NDR 400 Гбит/с
Порты
51,2 Тбит/с
Пропускная способность
Менее 90 нс
Задержка
Маршрутизатор
Тип
P2C (от передней к задней части)
Воздушный поток
На устройстве (MLNX-OS)
Управление
180–200 Вт
Мощность (ATIS)
1U, глубина 27 дюймов
Форм-фактор
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Модель | MQM9790-NS2F |
| Серия | NVIDIA Quantum-2 |
| Тип продукта | Маршрутизатор InfiniBand |
| Порты | 64 x QSFP56 (NDR 400 Гбит/с) |
| Суммарная пропускная способность | 51,2 Тбит/с (неблокирующая) |
| Задержка | Менее 90 нс (от порта к порту) |
| Коммутационный ASIC | NVIDIA Quantum-2 NDR |
| Возможности маршрутизации | Расширенная маршрутизация InfiniBand с поддержкой нескольких подсетей |
| ЦП | Двухъядерный Intel x86 |
| Системная память | 8 ГБ ОЗУ, 32 ГБ SSD |
| Управление | MLNX-OS (на устройстве), CLI, SNMP, UFM |
| Блоки питания | Резервные 1+1, горячезаменяемые, 100–240 В переменного тока, 80 Gold+ |
| Типичная мощность (ATIS) | 180–200 Вт (полностью загруженная) |
| Охлаждение | P2C (от передней к задней части), горячезаменяемые вентиляторы |
| Форм-фактор | 1U стоечный; 43,6 мм (В) x 433,2 мм (Ш) x 590,6 мм (Г) |
| Вес | Приблизительно 12,5 кг |
| Рабочая температура | От 0°C до 45°C |
| Сертификаты | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |

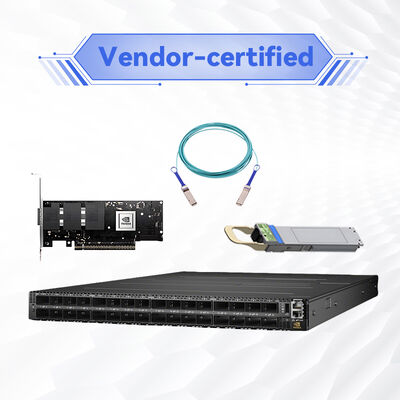

Матрица совместимости
| Компонент | Совместимые продукты |
|---|---|
| Адаптеры | NVIDIA ConnectX-6 / ConnectX-7 (NDR, HDR, EDR, FDR) |
| Кабели | QSFP56 DAC, AOC, оптические трансиверы (NVIDIA LinkX) |
| Управление | NVIDIA UFM, MLNX-OS, SNMP v1/v2/v3, CLI |
| Стандарты | IBTA 1.4, 1.3; RoHS-6; ENERGY STAR |
| Маршрутизация | Маршрутизация подсетей InfiniBand, многопользовательская изоляция |
Руководство по выбору
| Номер для заказа | Описание | Воздушный поток | Тип |
|---|---|---|---|
| MQM9700-NS2F | Коммутатор InfiniBand 400 Гбит/с 1U, 64 QSFP56, двухъядерный x86 | P2C (от передней к задней части) | Коммутатор |
| MQM9700-NS2R | Коммутатор InfiniBand 400 Гбит/с 1U, 64 QSFP56, двухъядерный x86 | C2P (от задней к передней части) | Коммутатор |
| MQM9790-NS2F | Маршрутизатор InfiniBand 400 Гбит/с 1U, 64 QSFP56, двухъядерный x86 | P2C (от передней к задней части) | Маршрутизатор |
| MQM9790-NS2R | Маршрутизатор InfiniBand 400 Гбит/с 1U, 64 QSFP56, двухъядерный x86 | C2P (от задней к передней части) | Маршрутизатор |
Примечание: Серия MQM9790 включает расширенные возможности маршрутизации. Перед заказом убедитесь, что направление воздушного потока (P2C или C2P) соответствует конфигурации горячего/холодного коридора вашего центра обработки данных.
Ключевые преимущества
- Лидирующая на рынке производительность: Пропускная способность 51,2 Тбит/с и ультранизкая задержка в компактном корпусе 1U
- Расширенные возможности маршрутизации: Обеспечивает многоподсетевые сети, изоляцию клиентов и крупномасштабную сегментацию сети
- Снижение затрат на ИТ: Высокая плотность портов (64 порта в 1U) снижает площадь инфраструктуры и эксплуатационные расходы
- Самовосстанавливающаяся сеть: Сеть InfiniBand восстанавливается после сбоев каналов в 5000 раз быстрее программных решений
- Гибкое развертывание: Обратная совместимость с HDR и EDR; поддержка современных топологий, таких как Dragonfly+, SlimFly и 6D torus
- Улучшенная телеметрия: С помощью UFM получайте аналитические данные о сети в реальном времени и аналитику на основе ИИ для проактивного обслуживания
- Стандартное охлаждение: Воздушный поток P2C соответствует типичным конфигурациям центров обработки данных с установками холодного коридора спереди
Чек-лист покупателя
- Подтвердите направление воздушного потока (P2C от передней к задней части для этой модели)
- Проверьте входное напряжение питания (100–127 В / 200–240 В переменного тока)
- Выберите маршрутизатор (MQM9790) или коммутатор (MQM9700) в зависимости от потребностей в маршрутизации
- Выберите соответствующие кабели или оптику QSFP56
- Проверьте совместимость глубины стойки (590,6 мм / 27 дюймов)
- Запланируйте пространство 1U и зазор для охлаждения
- Разработайте топологию маршрутизации для многоподсетевых развертываний
Меры предосторожности
- Убедитесь, что диапазон входного напряжения (100–127 В переменного тока или 200–240 В переменного тока) соответствует питанию вашего объекта перед подключением
- Обеспечьте достаточный зазор для воздушного потока от передней к задней части; не блокируйте выхлоп вентилятора сзади или впуск спереди
- Рабочая температура должна поддерживаться в диапазоне от 0°C до 45°C; относительная влажность 10–85% без конденсации
- Используйте только одобренные кабели QSFP56 и оптические модули для обеспечения целостности сигнала и соответствия требованиям
- Перед установкой убедитесь, что конфигурация охлаждения вашего стоечного шкафа поддерживает воздушный поток P2C (от передней к задней части)
- Для конфигураций маршрутизации обратитесь к руководству по проектированию сетей InfiniBand для правильного планирования топологии
Часто задаваемые вопросы
В чем разница между MQM9790-NS2F и MQM9700-NS2F?
MQM9790 — это маршрутизатор InfiniBand с расширенными возможностями маршрутизации, а MQM9700 — стандартный коммутатор. Оба используют одну и ту же аппаратную платформу и направление воздушного потока, но MQM9790 поддерживает маршрутизацию подсетей, изоляцию трафика и многопользовательскую сегментацию.
В чем разница между MQM9790-NS2F и MQM9790-NS2R?
Единственная разница — направление воздушного потока. NS2F имеет воздушный поток P2C (от передней к задней части), а NS2R — C2P (от задней к передней части). Все остальные характеристики, включая возможности маршрутизации, идентичны.
Какие возможности маршрутизации предоставляет MQM9790?
Серия MQM9790 поддерживает маршрутизацию подсетей InfiniBand, обеспечивая связь между различными подсетями, изоляцию трафика для многопользовательских сред и расширенную пересылку для крупномасштабных сетей с тысячами узлов.
Какие кабели поддерживаются?
Разъемы QSFP56 поддерживают пассивные медные DAC, активные оптические кабели (AOC) и оптические трансиверы. Для конкретных артикулов обратитесь к семейству кабелей NVIDIA LinkX.
Можно ли использовать этот маршрутизатор с адаптерами HDR или EDR?
Да, серия Quantum-2 обратно совместима с технологиями InfiniBand HDR (200 Гбит/с) и EDR (100 Гбит/с).
Какое максимальное количество узлов поддерживается?
Благодаря расширенным возможностям маршрутизации MQM9790 может поддерживать сети с десятками тысяч узлов в нескольких подсетях. Интегрированный менеджер подсетей может управлять до 2000 узлов на подсеть.
Как выбрать между NS2F и NS2R?
Выберите NS2F (от передней к задней части), если ваш стоечный шкаф имеет вход холодного воздуха спереди; выберите NS2R (от задней к передней части), если ваш стоечный шкаф имеет вход холодного воздуха сзади. Всегда сопоставляйте направление воздушного потока с соседним оборудованием.
