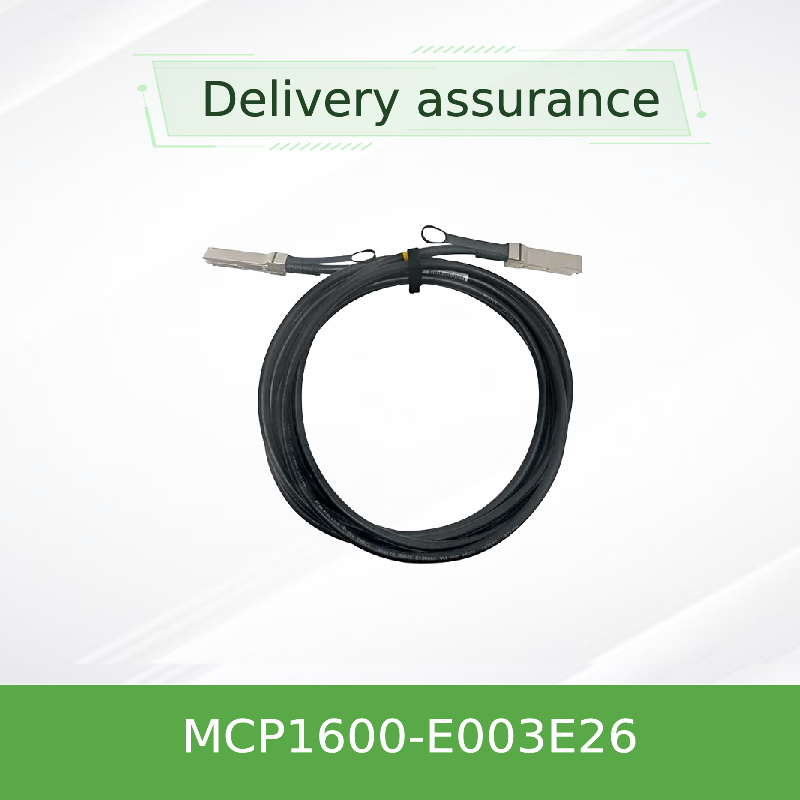

Mellanox MCP1600-E003E26 Пассивный медный кабель ЦАП QSFP28, 100 Гбит/с — 3 м, 26 AWG, EDR InfiniBand, LSZH
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MCP1600-E003E26 |
| Документ: | PB_MCP1600-E0xxEyy_100Gbps_...AC.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | НОВОЕ И ОРИГИНАЛЬНОЕ | Технология: | Infiniband |
| Тип: | CABLE MELLANOX AOC | Длина кабеля: | 3 метра |
| Имя: | Кабель Mellanox DAC MCP1600-E003E26 IB EDR 100 Гбит/с 4x 25G-NRZ QSFP28 LSZH 3 м 26AWG Сетевой кабел | Ключевое слово: | Cable Cable Mellanox |
| Выделить: | Кабель ЦАП Mellanox QSFP28,100 Гбит/с,пассивный медный кабель 3 м |
||
Характер продукции
Пассивный медный кабель ЦАП Mellanox MCP1600-E003E26, 100 Гбит/с QSFP28
Высокопроизводительное соединение EDR InfiniBand для соединений центров обработки данных ближнего действия. Низкое энергопотребление, оболочка LSZH, возможность горячего подключения, полная совместимость с SFF-8665/SFF-8636.
Обзор продукта
Мелланокс MCP1600-E003E26— это медный кабель прямого подключения (DAC) QSFP28 со скоростью 100 Гбит/с, предназначенный для приложений InfiniBand EDR и 100G Ethernet. Он объединяет четыре высокоскоростные медные пары, работающие со скоростью 25 Гбит/с на линию, обеспечивая общую пропускную способность 100 Гбит/с по каналу длиной 3 метра. Это пассивное медное решение предлагает экономичную и энергоэффективную альтернативу оптоволоконному кабелю для межсоединений на короткие расстояния при развертывании наверху стойки или в соседних стойках.
Каждый порт QSFP28 включает в себя EEPROM, в котором хранятся данные идентификации продукта и конфигурации, доступные для чтения хост-системой через интерфейс управления I²C (совместимый с SFF-8636). Кабель изготовлен сLSZH (Малодымный, без галогенов)оболочка и печатная плата, не содержащая галогенов, соответствуют RoHS и экологическим стандартам для современных центров обработки данных.
Ключевые особенности и технологии
- Совокупная скорость передачи данных 100 Гбит/с- 4 линии x 25 Гбит/с NRZ
- Пассивная медная конструкция- нулевое потребление активной мощности (максимум 0,1 Вт)
- QSFP28 с возможностью горячей замены- Форм-фактор, соответствующий SFF-8665
- 3,3 В одиночный источник питания- диапазон напряжения от 3,135 В до 3,465 В
- Превосходная целостность сигнала- характеристическое сопротивление 100 Ом ±10%
- Низкая задержка- задержка распространения 4,5 нс/м (информативно)
- Прочный кабель- 26 AWG, диаметр 9,4 мм, радиус изгиба: 47 мм (одиночный) / 94 мм (повторяющийся)
- Управление I²C- Цифровая диагностика, соответствующая SFF-8636.
- Рабочая температураот 0°C до 70°C (корпус)
- Температура храненияот -40°С до 85°С
- Соответствует RoHS/REACH- безгалогенная печатная плата, НЧ/ВЧ
- Частота битовых ошибок< 1E-15 (с системами Mellanox)
- Допуск по длине±50 мм (для варианта 3 м)
- Черная куртка LSZH- низкий дым, отсутствие галогенов
Типичные развертывания
- Ткани InfiniBand EDR- архитектуры Spine-Leaf в кластерах HPC
- Соединения TOR 100G Ethernet- переключение на сервер и переключение на коммутатор
- Верхний вариант центра обработки данных (ToR)прокладка кабелей внутри стоек (до 3м)
- Системы хранения- NVMe-over-Fabrics, флэш-массивы
- Высокопроизводительные вычисления- Кластеры графических процессоров, модули для обучения искусственному интеллекту.
Совместимость
MCP1600-E003E26 полностью совместим с адаптерами Mellanox / NVIDIA ConnectX-4, ConnectX-5, ConnectX-6, коммутаторами Spectrum и Quantum, а также портами QSFP28 на коммутаторах сторонних производителей, соответствующих спецификациям SFF-8665 и SFF-8636. Совместимость была проверена с основными поставщиками коммутаторов (Cisco, Arista, Juniper) в режимах 100G-SR4/CR4.
Подтвержденные платформы:Мелланокс SB7800, SN2700, CS7500; DPU NVIDIA BlueField-2; универсальные порты QSFP28 100G.
Технические характеристики
| Параметр | Мин | Типичный | Макс | Единица |
|---|---|---|---|---|
| Напряжение питания (Вcc) | 3.135 | 3.3 | 3.465 | В |
| Потребляемая мощность | -- | 0,1 | 0,1 | Вт |
| Температура рабочего корпуса | 0 | -- | 70 | °С |
| Температура хранения | -40 | -- | 85 | °С |
| Рабочая относительная влажность | 5 | -- | 85 | % |
| Характеристический импеданс | 90 | 100 | 110 | Ом |
| Задержка распространения (информативная) | -- | 4,5 | -- | нс/м |
| Скорость передачи данных на полосу | -- | 25 | -- | Гбит/с |
| Совокупная скорость передачи данных | -- | 100 | -- | Гбит/с |
Физические характеристики
| Калибр кабеля (AWG) | 26 АРГ |
| Длина | 3 м (допуск ±50 мм) |
| Внешний диаметр | 9,4 ± 0,4 мм |
| Минимальный радиус изгиба (одиночный) | 47 мм |
| Минимальный радиус изгиба (повторяющийся) | 94 мм |
| Материал куртки | LSZH (Малодымный, без галогенов) |
| Тип разъема | КСФП28 (СФФ-8665) |
Руководство по выбору
| Номер детали | Длина | AWG | Описание |
|---|---|---|---|
| MCP1600-E00AE30 | 0,5 м | 30 | Черный, 30 AWG, LSZH |
| MCP1600-E001E30 | 1м | 30 | Черный, 30 AWG, LSZH |
| MCP1600-E01AE30 | 1,5 м | 30 | Черный, 30 AWG, LSZH |
| MCP1600-E002E30 | 2м | 30 | Черный, 30 AWG, LSZH |
| MCP1600-E02AE26 | 2,5 м | 26 | Черный, 26 AWG, LSZH |
| MCP1600-E003E26 | 3м | 26 | Черный, 26 AWG, LSZH (данный продукт) |
| MCP1600-E004E26 | 4м | 26 | Черный, 26 AWG, LSZH |
| MCP1600-E005E26 | 5 м | 26 | Черный, 26 AWG, LSZH |
Все кабели QSFP28 100 Гбит/с, пассивные медные, EDR InfiniBand. Допуск по длине ±25 мм (0,5–1,5 м)/±50 мм (≥2 м).
Преимущества
- Экономичный- пассивная медь исключает затраты на оптический трансивер
- Сверхнизкое энергопотребление- Максимум 0,1 Вт против 2–3 Вт для активных оптических кабелей
- Надежный- тщательно протестировано на работоспособность при заводской настройке
- Гибкое развертывание- возможность горячей замены, устойчивость к изгибам
- Экологически безопасен- Куртка LSZH, соответствует требованиям RoHS
- Обратная совместимость- работает с QSFP+ 40 Гбит/с с соответствующим адаптером
Сервис и поддержка
- Ограниченная гарантия на оборудование сроком 1 год- ремонт или замена чехлов (Mellanox)
- Глобальная доставка- Hong Kong Starsurge предлагает доставку по всему миру.
- Техническая поддержка- предпродажная и послепродажная инженерная помощь
- Пользовательская длина- Свяжитесь с отделом продаж по поводу нестандартной длины (может применяться минимальный объем заказа)
- Запрос предложений и оптовые цены- индивидуальные цены для объемных заказов.
Часто задаваемые вопросы
Какова максимальная скорость передачи данных MCP1600-E003E26?
Он поддерживает совокупную скорость 100 Гбит/с (4 линии x 25 Гбит/с) для InfiniBand EDR и 100G Ethernet.
Этот кабель активный или пассивный?
Пассивный медный – без внешнего питания, максимальная потребляемая мощность 0,1 Вт.
Каков диапазон рабочих температур?
Температура корпуса от 0°C до 70°C; Хранение от -40°C до 85°C.
Совместимо ли оно с переключателями сторонних производителей?
Да, он работает со стандартными портами QSFP28, следующими за SFF-8665 и SFF-8636.
Что означает суффикс «E26»?
E26 обозначает провод калибра 26 AWG и длину 3 м (см. руководство по выбору).
Меры предосторожности
- Не превышайте минимальный радиус изгиба (одиночный изгиб 47 мм, повторяющийся 94 мм), чтобы избежать снижения производительности.
- Обеспечьте надлежащую защиту от электростатического разряда во время установки.
- Используйте только с хостами, которые поддерживают напряжение 3,3 В постоянного тока и соответствуют требованиям QSFP28 MSA.
- Для длин >3 м рассмотрите вариант с активным оптическим датчиком или калибром 26 AWG; более длинная пассивная медь может потребовать преобразования сигнала.
Введение компании
Гонконгская компания Starsurge Group Co., Limited— высокотехнологичный поставщик сетевого оборудования, ИТ-услуг и решений для системной интеграции. Основанная в 2008 году, мы обслуживаем клиентов по всему миру, включая сетевые коммутаторы, сетевые карты, точки беспроводного доступа, контроллеры, кабели и сопутствующее оборудование. Опираясь на опытную команду продаж и технических специалистов, Starsurge поддерживает такие отрасли, как правительство, здравоохранение, производство, образование, финансы и предпринимательство. Мы также предлагаем решения IoT, системы управления сетями, разработку программного обеспечения на заказ, многоязычную поддержку и глобальную доставку. Используя подход, ориентированный на клиента, мы фокусируемся на надежном качестве, оперативном обслуживании и индивидуальных решениях, которые помогают клиентам создавать эффективную, масштабируемую и надежную сетевую инфраструктуру.
Ключевые факты
✔ ЕДР 100 Гбит/с
✔ Длина 3 метра
✔ 26 AWG
✔ куртка ЛСЖ
✔ RoHS/REACH
✔ Возможность горячего подключения
✔ Мощность 0,1 Вт
Матрица совместимости
| Продавец | Серия продуктов |
|---|---|
| Мелланокс / NVIDIA | ConnectX-4/5/6, Спектр, Квант |
| Циско | Nexus 9000 (порты QSFP28) |
| Ость | серии 7060, 7280, 7500 |
| Можжевельник | QFX5000, PTX1000 |
| Общий | Хосты, совместимые с SFF-8665/SFF-8636 |
Контрольный список покупателя
- ☑ Подтвердите требуемую длину (3 м) и калибр (26 AWG).
- ☑ Убедитесь, что коммутатор/сетевая плата поддерживает QSFP28 100G.
- ☑ Проверьте ограничения радиуса изгиба вашей стойки.
- ☑ Ознакомьтесь с вариантами гарантии и поддержки.
- ☑ При необходимости запросите оптовую цену.
