Технические характеристики изделия MFS1S00-HxxxV 200Gb/s QSFP56 MMF AOC

Введение

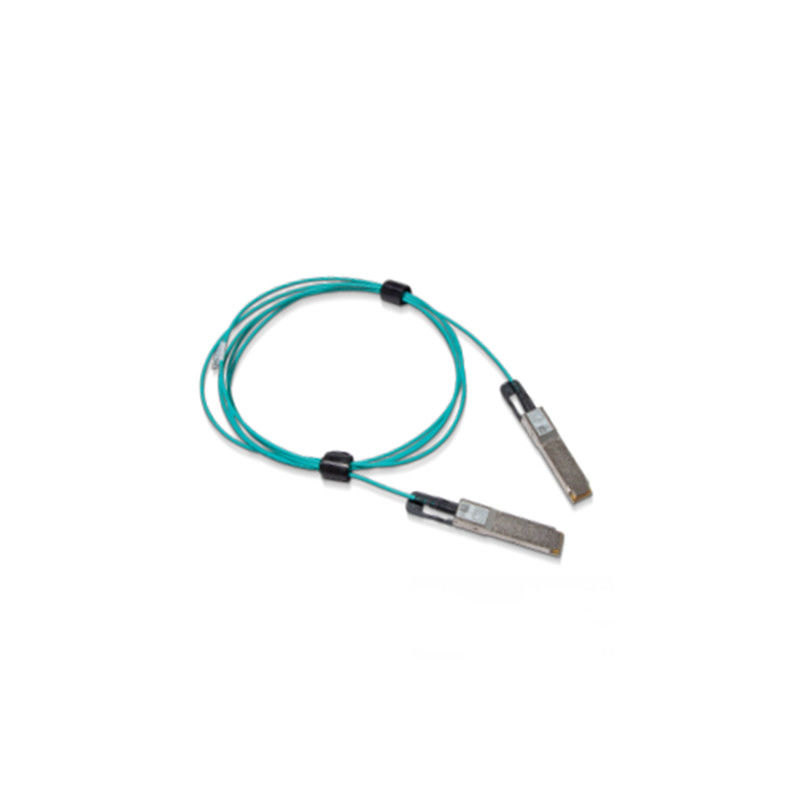

NVIDIA® MFS1S00 основанный на VCSEL (лазер вертикальной полости Поверхност-испуская) активный оптический кабель QSFP56 (AOC) конструированный для пользы в системах 200Gb/s InfiniBand (IB) HDR (высокого тарифа данных).

MFS1S00 AOC предлагает высокие гаван плотность и configurability, и гораздо длиннее достигаемость чем пассивные медные кабели в центрах данных. В виду того что AOC горячие pluggable, легко установить и заменить.

MFS1S00 имеет стандартный порт SFF-8665 уступчивый QSFP56 на электрической стороне к ведущей системе. Оно содержит 4 приемопередатчика многорежимных волокн (MMF) оптических согласно с конец, каждое работая на тарифах данных до 50Gb/s.

MFS1S00 предлагает дискретный retiming в майну для обоих своих оптически передатчиков и приемников до тарифов 50Gb/s.

Решения кабеля NVIDIA уникальные качественные обеспечивают сил-эффективное взаимодействие для соединений центра данных. Он включает более высокую ширину полосы частот порта, плотность и configurability на низкой цене, и уменьшенное требование к электической мощности в центрах данных. Неукоснительный испытывать продукции обеспечивает самые лучшие опыт, проведение и стойкость установки вне---коробки.

Упорядочение информации

Абсолютный максимум спецификаций

Абсолютный максимум оценок те за которыми повреждение к прибору может произойти.

Увеличиваемая деятельность между рабочими спецификациями и абсолютным максимумом оценок не запланирована и может причинить постоянное ухудшение прибора.

Экологические спецификации

Эта таблица показывает экологические спецификации для продукта.

Рабочие спецификации

Этот раздел показывает ряд значений для нормального функционирования. Фильтровать электропитания доски хозяина должен быть конструирован как рекомендовано в спецификациях комитета SFF.

1. Позволен внутренний отсчет температуры через DDMI до 75°C.

Электротехнические условия

Примечания:

• Множественные домены часов поддержаны только на лини-стороне Rx. Сторона Rx хозяина поддерживает одиночный домен часов только.
• Замок CDR QSFP Tx может только произойти если майна 1 Tx передавает данные
• Оперативная совместимость

Для конфигураций испытанных с AOCs, пожалуйста см. отчет о квалификации продукта системного уровня (SLP).

Тариф отборный

AOC поддерживает тариф отборный, который проконтролирован путем запись в регистры 0x57-0x58. 2 бита назначены для каждой майны приемника в байте 0x57 (87dec, Rxn_Rate_Select) и 2 битах для каждой майны передатчика в байте 0x58 (88dec, Txn_Rate_Select) для того чтобы определить до 4 скорости передачи, как определено в Rev SFF-8636 2.9.2 ЗАШИФРОВАНИЯ таблицы 6-5 XN_RATE_SELECT. Необходимы, что имеют все 4 майны такое же значение тарифа отборное.

Внизу таблица определяет тариф для каждой установки тарифа отборной.

Зашифрования тарифа отборные
