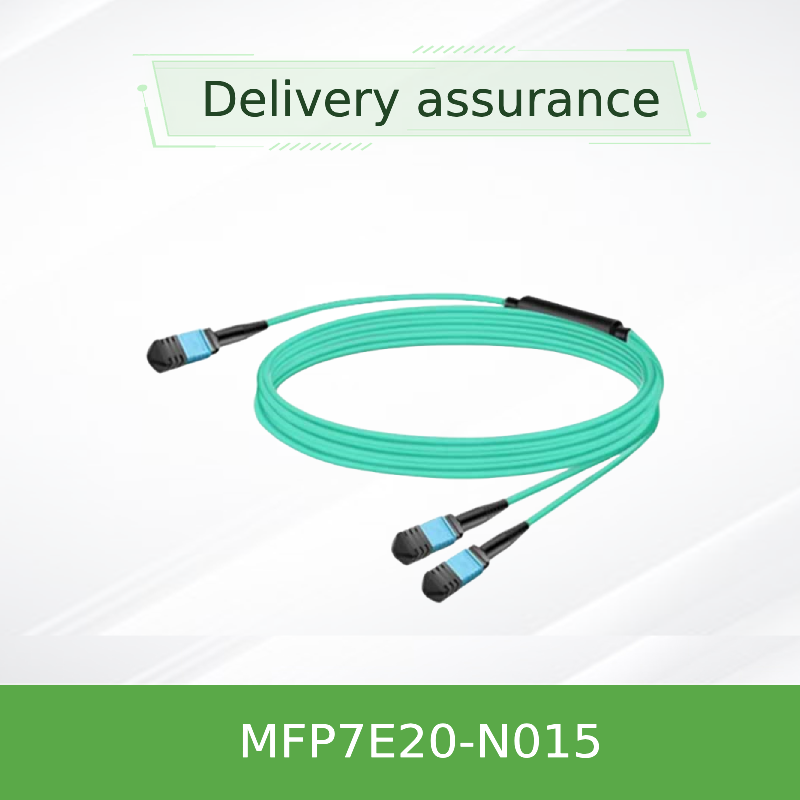

Кабель Mellanox MFP7E20-N015 многомодовый MPO-12/APC - 2x MPO-12/APC пассивный оптоволоконный кабель, 15 м
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E20-N015 |
| Документ: | MFP7E20-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1pcs |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Условия оплаты: | T/T. |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Модель: | MFP7E20-N015 | Длина: | 15 м |
|---|---|---|---|
| Тип волокна: | OM4 мультимодное | Разъемы: | MPO-12/APC Женщина |
| Вставка потеря: | ≤0,356 дБ | Возвращаяся потеря: | DB ≥35 |
| Выделить: | Кабель ethernet aoc QSFP+,кабель ethernet MC220731V-015 aoc,mellanox MC220731V-015 qsfp |
||
Характер продукции
Оптический волоконный кабель NVIDIA MFP7E20-N015 - решение для центров обработки данных высокой плотности 800G/400G
1. Обзор продукта
NVIDIA MFP7E20-N015 - это высокопроизводительный многомодовый оптическим волоконным кабелем разработанный для центров обработки данных следующего поколения. Этот пассивный волоконный кабель имеет конфигурацию разветвителя с 4 каналами на 2 канала, обеспечивая гибкое соединение между приемопередатчиками 800G OSFP и конечными точками 400G OSFP/QSFP112. При длине 15 метров и классе волокна OM4 он поддерживает высокоскоростную передачу данных до 200G на полосу с минимальными потерями сигнала и отражением.
2. Основные характеристики
- Угловые полированные разъемы MPO-12/APC для уменьшения обратного отражения
- Перекрестная схема волокна типа B для прямого соединения приемопередатчик-приемопередатчик
- Низкое дымовыделение, безгалогенная (LSZH) оболочка для повышения безопасности
- Многомодовые волокна 50/125 µм, оптимизированные для приложений с малым радиусом действия
- Поддерживает протоколы InfiniBand NDR, Ethernet и NVLink
- Соответствует требованиям Telcordia GR-1435 и IEC 61754-7
3. Технологии и стандарты
Серия MFP7E20 использует разъемы MPO-12/APC с полировкой под углом 8 градусов для минимизации оптического обратного отражения и поддержания целостности сигнала. Она соответствует международным стандартам, включая IEC 61754-7, ANSI/TIA/EIA 604-5, и протестирована в соответствии с требованиями GR-1435. Кабель поддерживает форм-факторы OSFP и QSFP112, что делает его универсальным оптическим волоконным кабелем для сред с высокой плотностью.
4. Принцип работы
Кабель использует перекрестную топологию типа B, где полосы передачи с одного конца выровнены с полосами приема на противоположном конце. Каждый разъем MPO-12 использует 8 активных волокон (4 Tx, 4 Rx) и 4 неактивных силовых элемента. Угловая физическая поверхность контакта (APC) отклоняет отраженный свет от приемопередатчика, обеспечивая чистую передачу сигнала с обратными потерями ≥35 дБ.
5. Применение
Идеально подходит для соединения адаптеров NVIDIA ConnectX-7 и DPU BlueField-3 с коммутаторами 800G OSFP в:
- Кластерах высокопроизводительных вычислений (HPC)
- Облачных центрах обработки данных
- Инфраструктуре обучения ИИ
- Сети хранения данных (SAN)
6. Спецификации и руководство по выбору
| Параметр | Значение |
|---|---|
| Модель | MFP7E20-N015 |
| Длина | 15 м |
| Тип волокна | OM4 Многомодовое |
| Разъемы | MPO-12/APC Female |
| Вносимые потери | ≤0.356 дБ |
| Обратные потери | ≥35 дБ |
| Цвет оболочки | Aqua (LSZH-OFNR) |
| Рабочая температура | от 0°C до 70°C |
7. Преимущества
- Превосходный контроль отражения по сравнению с разъемами UPC
- Гибкая круглая оболочка для облегчения прокладки в стойках
- Механизм защелкивания Push-pull для быстрой установки и снятия
- Совместимость с приемопередатчиками NVIDIA MMA4Z00 и MMA1Z00
8. Обслуживание и поддержка
Все пассивные волоконные кабели поставляются с пожизненной гарантией. Мы предлагаем круглосуточную техническую поддержку, доставку в тот же день для товаров в наличии и изготовление этикеток по запросу. Наша команда предоставляет рекомендации по интеграции для крупномасштабных развертываний.
9. Часто задаваемые вопросы
В: Могу ли я использовать этот кабель с приемопередатчиками MPO-12/UPC?
О: Нет. Разъемы APC и UPC несовместимы из-за разных углов полировки.
В: Какова максимальная дальность действия?
О: До 50 метров с волокном OM4, при условии не более 4 соединений разъемов.
В: Совместим ли этот волоконный кабель с портами QSFP112?
О: Да, через кассеты для разветвления волокна MPO на дуплексное волокно.
10. Меры предосторожности
- Всегда используйте инструменты для очистки оптики перед вставкой
- Не смешивайте прямые и разветвительные кабели в одном двухпортовом приемопередатчике OSFP
- Избегайте радиуса изгиба менее 30 мм
- Храните в сухих условиях при температуре от -40°C до 85°C
