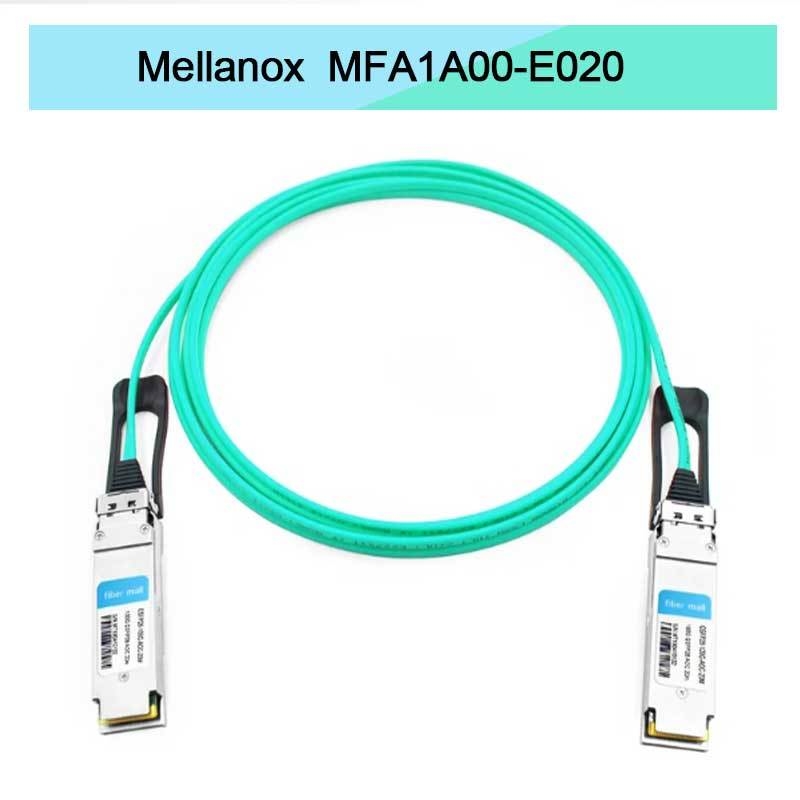

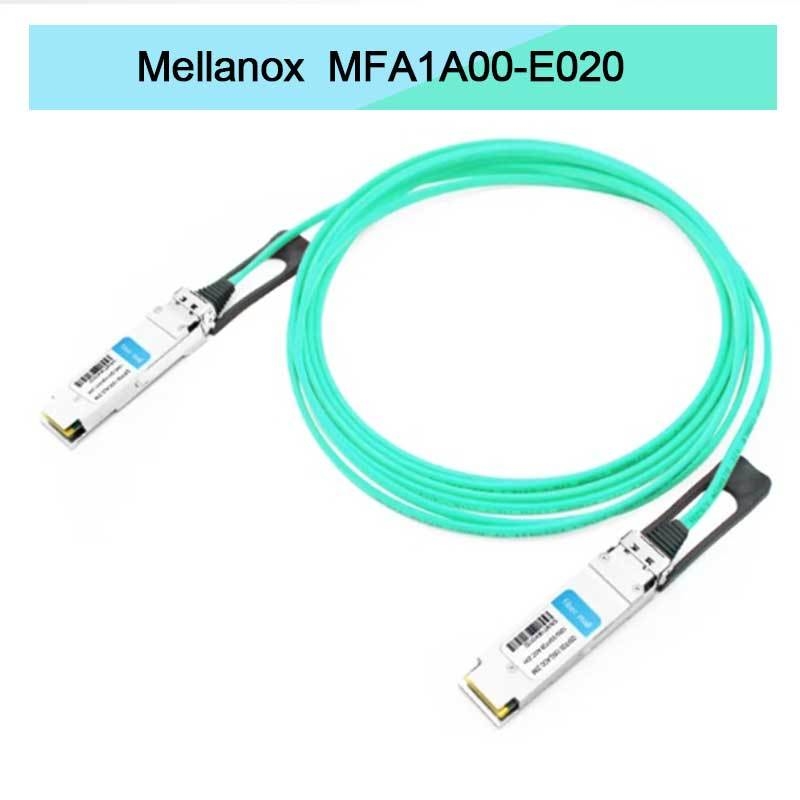

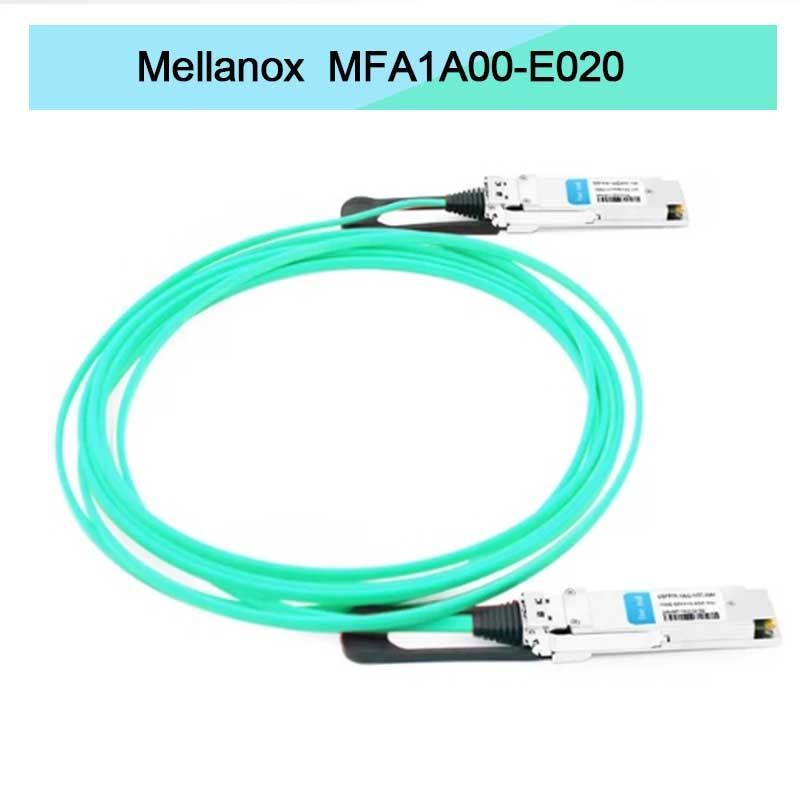

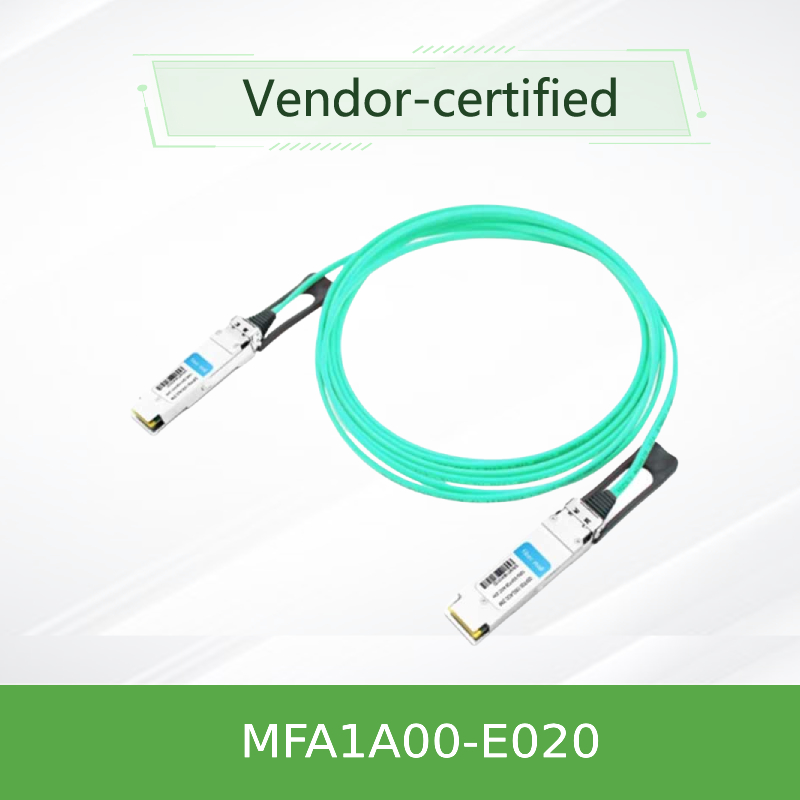

NVIDIA MFA1A00-E020 Активный оптический кабель QSFP28 100 Гбит/с

1. Обзор продукта

NVIDIA® MFA1A00-E020 - это высокопроизводительный активный оптический кабель (AOC) QSFP28, разработанный для приложений InfiniBand EDR 100 Гбит/с и Ethernet. Этот оптический волоконный кабель обеспечивает надежную дальность передачи до 20 метров, значительно превосходя пассивные медные решения в центрах обработки данных. Он интегрирует четыре многомодовых волокна (MMF) на каждом конце, каждое из которых способно передавать данные со скоростью до 26 Гбит/с. Разработанный для высокой плотности портов и удобства горячего подключения, эта решений с пассивным волоконным кабелем предлагает превосходную конфигурируемость и энергоэффективность, что делает его идеальным выбором для современных высокоскоростных соединений.

2. Основные характеристики

• Скорость передачи данных до 100 Гбит/с для приложений с высокой пропускной способностью
• Форм-фактор QSFP28 с возможностью горячего подключения для простоты установки и обслуживания
• Программируемая амплитуда выходного сигнала приемника и предварительное выделение для целостности сигнала
• Выборка ретайминга на канал для оптимизированной производительности при 26 Гбит/с
• Низкое энергопотребление: 2,2 Вт типично на конец (с ретаймингом)
• Дальность до 100 метров с многомодовым волокном
• Соответствие стандартам SFF-8665, SFF-8636 и RoHS
• Цифровой диагностический мониторинг (DDM) для отслеживания производительности в реальном времени

3. Основные технологии и стандарты

MFA1A00-E020 использует технологию лазера с поверхностным излучением вертикального резонатора (VCSEL) для обеспечения надежной передачи данных. Он полностью соответствует ключевым отраслевым стандартам, включая SFF-8665 для интерфейса QSFP28 и SFF-8636 для интерфейса управления I²C. Этот оптический волоконный кабель поддерживает протоколы Ethernet 100GbE и InfiniBand EDR, обеспечивая широкую совместимость. Его передовая прошивка обеспечивает сложный цифровой диагностический мониторинг (DDM), предоставляя информацию о температуре, напряжении, смещении лазера и уровнях оптической мощности.

4. Принцип работы

Этот активный оптический кабель функционирует путем преобразования электрических сигналов от хост-системы в оптические сигналы с помощью встроенных передатчиков VCSEL. Затем эти оптические сигналы передаются по многомодовому волокну. На принимающем конце оптические детекторы преобразуют сигналы обратно в электрические данные. Кабель оснащен встроенными возможностями ретайминга (CDR) на каждом канале для коррекции дрожания и искажения сигнала, обеспечивая целостность данных на больших расстояниях. Этот интегрированный подход устраняет необходимость в отдельных приемопередатчиках и соединительных кабелях, упрощая соединение и повышая надежность. Эта решений с пассивным волоконным кабелем представляет собой полное решение по принципу «подключи и работай».

5. Сценарии применения

MFA1A00-E020 предназначен для высокопроизводительных вычислительных сред, требующих низкой задержки и высокой пропускной способности.

• Соединения центров обработки данных: Архитектура spine-leaf, коммутация top-of-rack (ToR) и соединения сервер-коммутатор.
• Высокопроизводительные вычисления (HPC): Кластеры и суперкомпьютеры, использующие InfiniBand EDR.
• Облачная инфраструктура: Крупные поставщики облачных услуг, требующие высокоскоростных межсоединений серверов.
• Корпоративные сети: Основные сети и сети хранения данных (SAN).

6. Спецификации и информация для заказа

7. Преимущества и точки продаж

Этот оптический волоконный кабель выделяется среди традиционных решений с пассивным волоконным кабелем и продуктов конкурентов благодаря нескольким ключевым преимуществам:

• Превосходная дальность и производительность: Обеспечивает надежную дальность передачи 100 м, значительно превышающую ограничения пассивных кабелей DAC.
• Интегрированное решение: Устраняет проблемы совместимости и потери при вставке, связанные с отдельными приемопередатчиками и соединительными кабелями.
• Расширенная диагностика: Комплексный DDM позволяет осуществлять упреждающий мониторинг и управление сетью, сокращая время простоя.
• Энергоэффективность: Более низкое энергопотребление на порт по сравнению со многими альтернативными решениями, что снижает эксплуатационные расходы.
• Строгий контроль качества: Проходит тщательное производственное тестирование для обеспечения превосходной производительности и долговечности прямо из коробки.

8. Обслуживание и поддержка

Мы предоставляем всестороннюю поддержку для всех наших продуктов. Это включает в себя стандартный гарантийный период. Наша техническая команда предлагает круглосуточные консультации и поддержку для оказания помощи в интеграции и устранении неполадок. Мы поддерживаем большие запасы, что позволяет нам предлагать надежные сроки поставки как для небольших, так и для крупных заказов.

9. Часто задаваемые вопросы (FAQ)

В: Можно ли этот кабель подключать в горячем режиме?
О: Да, форм-фактор QSFP28 предназначен для работы с возможностью горячего подключения, что позволяет устанавливать и удалять кабель без выключения системы.

В: В чем разница между AOC и пассивным DAC?
О: Активный оптический кабель (AOC), такой как этот, использует оптоволокно и имеет встроенную электронику для обработки сигналов, что обеспечивает большую дальность (до 100 м) и меньший вес. Пассивный кабель прямого подключения (DAC) тяжелее, имеет меньшую дальность (~5-7 м) и не содержит активных компонентов.

В: Поддерживает ли этот кабель цифровую диагностику (DDM/DOM)?
О: Да, он оснащен полным цифровым диагностическим мониторингом (DDM) в соответствии с SFF-8636, предоставляя данные в реальном времени о температуре, напряжении, мощности TX/RX и токе смещения лазера.

В: С какими системами совместим этот кабель?
О: Он совместим с любым коммутатором, маршрутизатором или сетевым интерфейсом, который имеет порт QSFP28 и поддерживает протоколы 100GbE или InfiniBand EDR. Всегда обращайтесь к руководству по совместимости вашей системы.

10. Важные меры предосторожности

• Убедитесь, что порт QSFP28 хост-оборудования включен для соответствующего протокола (100GbE или InfiniBand EDR).
• Не превышайте минимальный радиус изгиба 30 мм, чтобы предотвратить необратимое повреждение внутренних волокон.
• Эксплуатируйте и храните кабель в указанных диапазонах температуры и влажности (от 0°C до 70°C рабочая; от 5% до 85% влажность).
• Это оборудование соответствует ограничениям FCC класса A. Оно может вызывать радиопомехи в жилых районах; ответственность за устранение лежит на пользователе.
• Лазерный модуль классифицируется как лазерный продукт IEC 60825-1 класса I, который безопасен в нормальных условиях эксплуатации.
