NVIDIA MFP7E10-N010 10m MPO12/APC мультимодный кабель 800G InfiniBand
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E10-N010 |
| Документ: | MFP7E10-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | Новое и оригинальное | Технология: | Infiniband |
| Тип: | Пассивный оптоволоконный кабель | Длина кабеля: | 10 метров |
| Модель: | MFP7E10-N010 | Имя: | Пассивный волоконно-оптический кабель Mellanox AOC MFP7E10-N010 MMF MPO12 APC на MPO12 APC 10 м |
| Ключевое слово: | Cable Mellanox | ||
Характер продукции

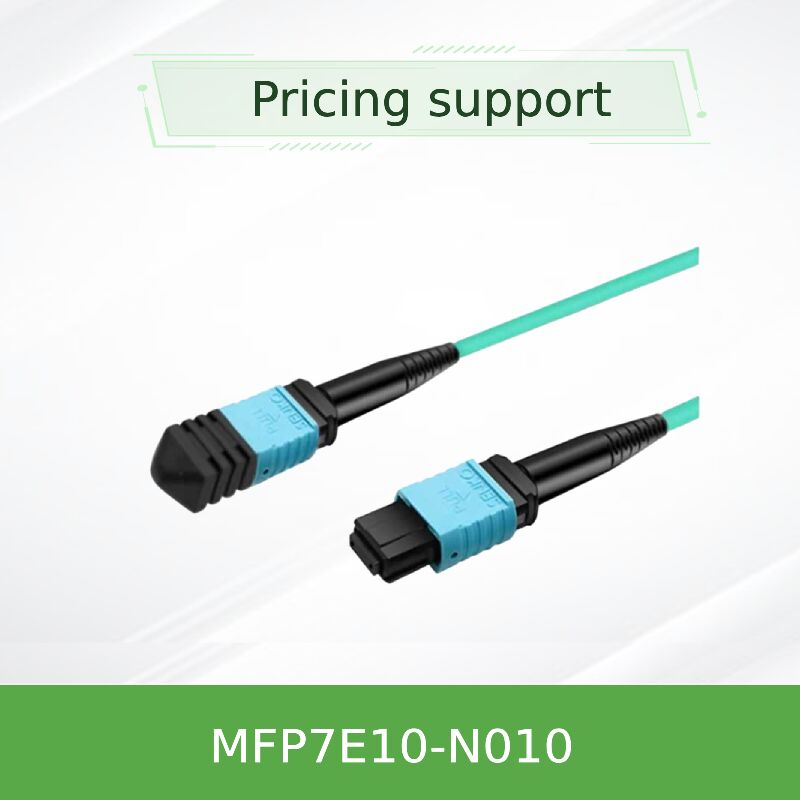

NVIDIA MFP7E10-N010
Мультимодный волоконный кабель MPO12/APC
Высокая плотность пассивного оптического соединения для 400G/800G InfiniBand и Ethernet. Прямое соединение двухпортовых коммутаторов OSFP с адаптерами OSFP или QSFP112.
Обзор продукции
Серия NVIDIA MFP7E10-Nxxx представляет собой пассивный MPO‐12/APC-to-MPO‐12/APC мультимодный волоконно-волоконный кабель, предназначенный для межконтактных соединений короткого радиуса действия в высокопроизводительных центрах обработки данных.MFP7E10-N010(10-метровый вариант) использует восемь активных волокон в кроссоверной топологии типа B, чтобы обеспечить прямую присоединенную медную/оптическую связь без адаптеров обратного поляризации.С углом физического контакта (APC) 8 градусов, обратные отражения минимизируются, обеспечивая целостность сигнала для модуляции PAM4 до 800 Гбит/с.
Каждый кабель прошел заводские испытания на Telcordia GR-1435 и поддерживает рабочие температуры от 0 до 70°C.подходящий для коммутаторов высокой плотности и кластеров GPUДля 10-метровых связей кабель использует экономически эффективные волокна OM3.
Основные факты
- Номер части:MFP7E10-N010 (10m), также N003/N005/N007 до N050
- Тип волокна:Мультимод 50/125μm OM3 (стандарт для 10 м)
- Коннектор:MPO-12/APC женский, зеленый корпус, полировка под углом 8°
- Потеря вставки (макс.):≤ 0,354 дБ (0,35 + 0,0004*10)
- Убытки от возврата:≥ 35 дБ
- Минимальный радиус изгиба:30 мм (динамический / статический)
- Максимальная протяженность для OM3:30 м (с двумя пластырями); OM4 рекомендуется выше 30 м
Почему MPO‐12/APC?
Угловые полированные разъемы подавляют обратное отражение, которое в противном случае снизило бы производительность лазера в высокоскоростных приемопередатчиках.APC позволяет надежно работать при 50G PAM4 на полосуЗелёная оболочка NVIDIA быстро идентифицирует совместимость APC, предотвращая несовпадение с устаревшими кабелями UPC с синей оболочкой.
Кроссовер типа B:Первая полоса на одном конце соединяется с двенадцатой полосой на противоположном конце, идеально подходит для четырёхполосного соединения Tx/Rx без внешних перекрестных кабелей.
Технология и целостность сигнала
Разработанный для 800G DR8 / 400G DR4 архитектур, каждый кабель содержит 8 мультимодных волокон, расположенных в перекрестном пеноуте.критически важный для высококачественных приемопередатчиков, таких как NVIDIA MMA4Z00-NS (OSFP с двумя портами)Пассивная конструкция потребляет нулевое энергопотребление и не вводит никакой задержки, что делает ее идеальной для переключения на переключатель или переключения на DPU-ссылки в NDR InfiniBand тканях.
Строгое тестирование геометрии конечных поверхностей и проверка IL/RL гарантируют, что каждый кабель отвечает строгим требованиям современных расширений тканей 800G Ethernet и NVLink.
Типичные задания
- Соединение двухпортовых коммутаторов OSFP 800Gb/s (например, Quantum-2) с сетевыми адаптерами ConnectX‐7 в диапазоне 10 метров.
- Подключение NVIDIA BlueField-3 DPU (QSFP112 или OSFP) к переключателям верхней части стеллажа в соседних позициях стеллажа.
- Взаимосоединения позвоночника в серверах хранения данных, требующих коротких OM3 ссылок.
- Мультимодная магистраль в пределах одной стойки или между соседними стойками (≤30 м для OM3).
Совместимость
MFP7E10‐N010 работает с любым приемопередатчиком или системой, которая принимает женские разъемы MPO‐12/APC и ожидает сцепление типа B. Проверенная совместимость включает:
- NVIDIA MMA4Z00-NS (двойной порт OSFP DR8, 800G)
- NVIDIA MMA4Z00-NS400 (однопортовый OSFP 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112 400G)
- Коммутаторы InfiniBand NDR 400G/800G и адаптеры ConnectX‐7
- Стандартные коммутаторы 400GbE с оптическими интерфейсами MPO‐12 APC
Технические спецификации
| Параметр | Значение (MFP7E10-N010) |
|---|---|
| Тип продукции | Пассивный MPO‐12/APC мультимодный волоконно-волоконный кабель, кроссовер типа B |
| Длина (номинальная) | 10 метров; допустимость: +0,1/-0 м (L<5 м) или +2%×L/-0 (L≥5 м) |
| Активные волокна | 8 (4 Tx / 4 Rx направление) |
| Диаметр кабеля | 30,0 ± 0,2 мм |
| Материал куртки | Aqua LSZH / OFNR (низкий уровень дыма с нулевым галогеном, повышенный уровень) |
| Ядро волокна | 50/125 мкм мультимодный (OM3 для ≤30 м; OM4 для >30 м) |
| Потеря вставки (макс.) | ≤ 0,354 дБ (0,35 + 0,0004 * 10) |
| Убытки от возврата (мин) | 35 дБ |
| Рабочая температура | от 0°C до 70°C |
| Температура хранения | -40°C до 85°C |
| Относительная влажность | 10% ~ 85% (без конденсации) |
| Регулирующие | RoHS, CE, FCC класс A, CB, cTUVus, RCM, VCCI |
| Класс лазеров | Класс 1 (IEC 60825‐1/2, 21 CFR 1040) |
Руководство по выбору (серия MFP7E10-Nxxx)
| Номер заказа | Длина | Тип волокна (стандарт) |
|---|---|---|
| MFP7E10-N003 | 3 м | OM3 |
| MFP7E10-N005 | 5 м | OM3 |
| MFP7E10-N007 | 7 м | OM3 |
| MFP7E10-N010 | 10 м | OM3 |
| MFP7E10-N015 | 15 м | OM3 |
| MFP7E10-N020 | 20 м | OM3 |
| MFP7E10-N025 | 25 м | OM3 |
| MFP7E10-N030 | 30 м | OM3 (OM4 необязательно) |
| MFP7E10-N035 | 35 м | ОМ4 |
| MFP7E10-N040 | 40 м | ОМ4 |
| MFP7E10-N050 | 50 м | ОМ4 |
Примечание: для длин более 30 м требуется волокно OM4 для обеспечения охвата 50 м. MFP7E10-N010 поставляется с волокном OM3 по умолчанию, который поддерживает нативную 800G до 30 метров, включая патч-панели.
Почему выбрать Starsurge для оптических кабелей NVIDIA?
- 100% совместимость и проверенность:Каждый кабель MFP7E10 проверяется с помощью передатчиков NVIDIA перед отгрузкой.
- Запасы и быстрый провод:Популярные длины (3m,5m,10m,20m,30m,50m), хранящиеся на региональном складе.
- Техническая поддержка:Проверка совместимости до продаж и устранение неполадок после продаж.
- Расценки и маркировка на оптовых товарах:Специализированная сериализация / теги активов доступны для крупных проектов.
- Мировые перевозки:Варианты DDP/FedEx/UPS для США, ЕС, АТР и Ближнего Востока.
Обслуживание и поддержка
Гонконгская группа Starsurge предлагает 1-летнюю гарантию на производственные дефекты, плюс 24-часовой инженерный ответ.Для развертывания на расстоянии более 30 м или гибридных кабелей на заказ (MPO - duplex), пожалуйста, свяжитесь с нашей командой по решению проблем.
Часто задаваемые вопросы
О: Для расстояний между 30-50 метрами мы рекомендуем варианты OM4 (MFP7E10-N035 до N050).
О: Да. Тип B (кроссовер) - это стандартная полярность, требуемая NVIDIA для прямых 800G двойных портов OSFP-OSFP-соединений.
Ответ: MFP7E10 - мультимодный (MMF), MFP7E20 - одномодный (SMF).
Ответ: Да, мы рекомендуем использовать сухое очищающее средство MPO‐12/APC (например, марки CLICK‐Clean или IBC) до каждого спаривания.
О: Да, MFP7E10-N010 проходит испытания соответствия NVIDIA для 800G DR8 и 400G DR4 ссылок в пределах 10 м.
Осторожности при обращении
- Не снимайте пылевые колпачки.Загрязнение является причиной # 1 деградации связи.
- Всегда очищайте кабельный разъем и оптическую емкость передатчика с помощью специального моющего средства MPO-APC.
- Не сгибайте кабель более тесно, чем радиус 30 мм, особенно рядом с разъемами.
- Никогда не смешивайте MPO-APC (зеленый/склоненный) с MPO-UPC (синий/плоский)
- Соблюдайте стандартные меры предосторожности ESD при обращении с подключаемыми передатчиками, хотя сам кабель является пассивным.
