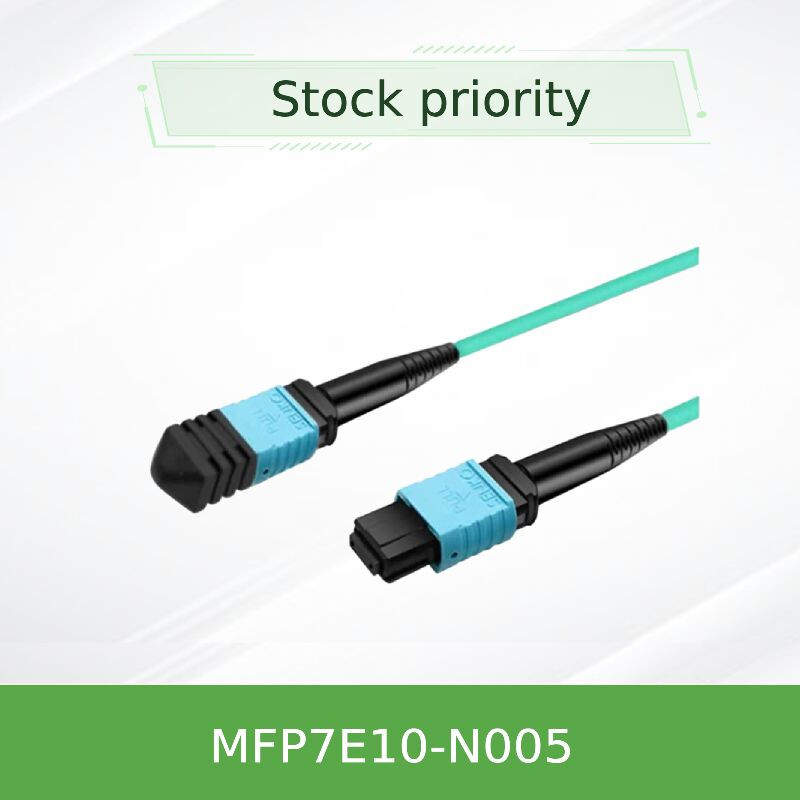

Кабель оптоволоконный многомодовый NVIDIA MFP7E10-N005 5м MPO12/APC 800G InfiniBand
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFP7E10-N005 (980-9I73V-000005) |
| Документ: | MFP7E10-Nxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Номер детали: | MFP7E10-N005 (980-9I73V-000005) | Тип кабеля: | Кабель многорежимного волокна |
|---|---|---|---|
| Тип волокна: | OM4, 50/125 мкм | Длина: | 5 м |
| Разъемы: | MPO-12/APC (женщина) | Скорость передачи данных: | До 400 Гбит/с |
Характер продукции
NVIDIA MFP7E10-N005
Многомодовый оптоволоконный кабель MPO12/APC
Пассивный оптический канал высокой плотности для InfiniBand и Ethernet 400G/800G. Напрямую соединяет коммутаторы OSFP с двумя портами с адаптерами OSFP или QSFP112.
Обзор продукта
Серия NVIDIA MFP7E10-Nxxx представляет собой пассивный многомодовый оптоволоконный кабель MPO-12/APC-MPO-12/APC, разработанный для межсоединений малой дальности в высокопроизводительных центрах обработки данных. 5 м (вариант 5 метров) использует восемь активных волокон в топологии перекрестного соединения типа B для обеспечения прямого подключения к медному/оптическому каналу без адаптеров реверсирования полярности. Благодаря угловой физической полировке (APC) с углом 8 градусов минимизируются обратные отражения, обеспечивая целостность сигнала для модуляции PAM4 до 800 Гбит/с.
Каждый кабель проходит заводские испытания по стандарту Telcordia GR-1435 и поддерживает рабочие температуры от 0 до 70°C. Аквамариновый LSZH-оболочка обеспечивает огнестойкость при снижении выбросов токсичного дыма, что подходит для коммутаторов высокой плотности и кластеров GPU.
Ключевые факты
- Номер детали: MFP7E10-N005 (5 м), также N003/N007/N010 до N050
- Тип волокна: Многомодовое 50/125 мкм (OM3 для ≤30 м, OM4 для >30 м)
- Разъем: MPO-12/APC мама, зеленый корпус, полировка под углом 8°
- Вносимые потери: ≤0,35 дБ + 0,0004 × L (макс.)
- Потери на отражение: ≥35 дБ
- Минимальный радиус изгиба: 30 мм (динамический / статический)
- Максимальная дальность: 50 м (с двумя патч-панелями и 4 соединенными парами)
Почему MPO-12/APC?
Разъемы с угловой полировкой подавляют обратное отражение, которое в противном случае ухудшило бы работу лазера в высокоскоростных приемопередатчиках. В отличие от версий с ультраполировкой (UPC), APC обеспечивает надежную работу на скорости 50G PAM4 на линию. Зеленый корпус NVIDIA быстро идентифицирует совместимость с APC, предотвращая неправильное соединение с устаревшими кабелями UPC с синим корпусом.
Перекрестное соединение типа B: Линия 1 на одном конце соединяется с линией 12 на противоположном конце — идеально для сопряжения 4 линий Tx/Rx без внешних перекрестных шнуров.
Технология и целостность сигнала
Разработанный для архитектур 800G DR8 / 400G DR4, каждый кабель содержит 8 многомодовых волокон, расположенных в перекрестной схеме подключения. Интерфейс APC с углом 8 градусов снижает оптические потери на отражение до >35 дБ, что критически важно для приемопередатчиков с высокой скоростью передачи данных, таких как NVIDIA MMA4Z00-NS (OSFP с двумя портами). Пассивная конструкция потребляет нулевую мощность и не вносит задержек, что делает ее идеальной для межсоединений коммутатор-коммутатор или коммутатор-DPU в сетях NDR InfiniBand.
Строгое тестирование геометрии торца и проверка IL/RL гарантируют, что каждый кабель соответствует строгим требованиям современных сетей Ethernet 800G и расширений NVLink.

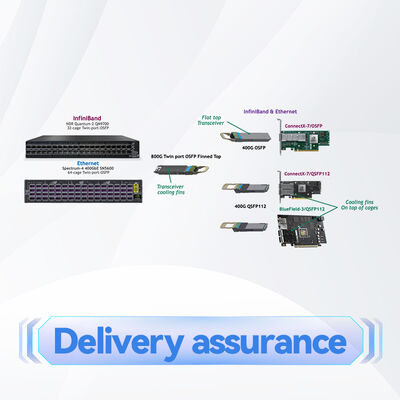

Типичные варианты развертывания
- Соединение коммутаторов OSFP 800 Гбит/с с двумя портами (например, Quantum-2) с сетевыми адаптерами ConnectX-7.
- Подключение NVIDIA BlueField-3 DPU (QSFP112 или OSFP) к коммутаторам верхнего уровня стойки.
- Межсоединения Spine-Leaf в серверах хранения данных, требующих коротких многомодовых каналов OM3/OM4.
- Многомодовая магистраль в пределах одной стойки или между соседними стойками (≤50 м).
Совместимость
MFP7E10-N005 работает с любым приемопередатчиком или системой, которые принимают разъемы MPO-12/APC мама и ожидают схему подключения типа B. Проверенная совместимость включает:
- NVIDIA MMA4Z00-NS (OSFP DR8 с двумя портами, 800G)
- NVIDIA MMA4Z00-NS400 (OSFP с одним портом, 400G)
- NVIDIA MMA1Z00-NS400 (QSFP112, 400G)
- Коммутаторы InfiniBand NDR 400G/800G и адаптеры ConnectX-7
- Стандартные коммутаторы 400GbE с оптическими интерфейсами MPO-12 APC
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип продукта | Пассивный многомодовый оптоволоконный кабель MPO-12/APC, перекрестное соединение типа B |
| Длина (номинальная) | 5 метров (MFP7E10-N005); допуск: +0,1/-0 м (L <5 м) или +2%×L/-0 (L≥5 м)Активные волокна |
| 8 (4 Tx / 4 Rx направления) | Диаметр кабеля |
| 3,0 ± 0,2 мм | Материал оболочки |
| Аквамариновый LSZH / OFNR (огнестойкий, низкодымный, без галогенов) | Сердцевина волокна |
| 50/125 мкм многомодовое (OM3 для ≤30 м; OM4 для >30 м) | Вносимые потери (макс.) |
| ≤0,35 дБ + 0,0004 * L (дБ) | Потери на отражение (мин.) |
| 35 дБ | Рабочая температура |
| 0°C до 70°C | Температура хранения |
| -40°C до 85°C | Относительная влажность |
| 10% ~ 85% (без конденсации) | Нормативные требования |
| RoHS, CE, FCC Class A, CB, cTUVus, RCM, VCCI | Класс лазера |
| Класс 1 (IEC 60825-1/2, 21 CFR 1040) | Руководство по выбору (серия MFP7E10-Nxxx) |
Заказываемый номер
| Длина | Тип волокна (в зависимости от длины) | MFP7E10-N003 |
|---|---|---|
| 3 м | OM3 | MFP7E10-N030 |
| 5 м | OM3 | MFP7E10-N030 |
| 10 м | OM3 | MFP7E10-N030 |
| 20 м | OM3 | MFP7E10-N030 |
| 30 м | OM3 (или OM4 по запросу) | MFP7E10-N040 |
| 40 м | OM4 | Примечание: Для длин более 30 м используется волокно OM4 для гарантии дальности 50 м. Доступны другие нестандартные длины (например, 7 м, 15 м, 25 м, 35 м); может применяться минимальный объем заказа. |
| 50 м | OM4 | Примечание: Для длин более 30 м используется волокно OM4 для гарантии дальности 50 м. Доступны другие нестандартные длины (например, 7 м, 15 м, 25 м, 35 м); может применяться минимальный объем заказа. |
Почему стоит выбрать Starsurge для оптических кабелей NVIDIA?
100% совместимость и тестирование:
- Каждый кабель MFP7E10 проверяется с приемопередатчиками NVIDIA перед отправкой.Наличие на складе и быстрая поставка:
- Популярные длины (3 м, 5 м, 10 м, 20 м, 30 м, 50 м) хранятся на региональном складе.Техническая поддержка:
- Предпродажная проверка совместимости и послепродажное устранение неполадок.Оптовые цены и маркировка:
- Доступна индивидуальная сериализация / бирки активов для крупных проектов.Глобальная доставка:
- Варианты DDP/FedEx/UPS для США, ЕС, Азиатско-Тихоокеанского региона и Ближнего Востока.Сервис и поддержка
Hong Kong Starsurge Group предлагает 1-летнюю гарантию от производственных дефектов, а также 24-часовую техническую поддержку. Мы предоставляем рекомендации по очистке и проверке для поддержания оптимальных вносимых потерь. Для развертывания на расстоянии более 50 м или для нестандартных гибридных кабелей (MPO на дуплекс) свяжитесь с нашей командой решений.
Часто задаваемые вопросы
В1: Можно ли использовать MFP7E10-N005 с QSFP56 или устаревшими трансиверами 100G?
В2: Подходит ли полярность кабеля для коммутаторов NVIDIA Quantum-2?
В3: В чем разница между MFP7E10 и MFP7E20?
В4: Рекомендуете ли вы комплект для чистки?
В5: Гарантирована ли дальность 5 м для 800G?
Меры предосторожности при обращении
Не снимайте пылезащитные колпачки
- до момента установки. Загрязнение является основной причиной деградации канала.Всегда очищайте как разъем кабеля, так и оптический приемник трансивера с помощью специального очистителя для MPO-APC.
- Не изгибайте кабель с радиусом менее 30 мм, особенно вблизи разъемов.
- Никогда не смешивайте MPO-APC (зеленый/наклонный) с MPO-UPC (синий/плоский) — это приведет к физическому повреждению.
- Соблюдайте стандартные меры предосторожности при работе с подключаемыми трансиверами, хотя сам кабель пассивен.
