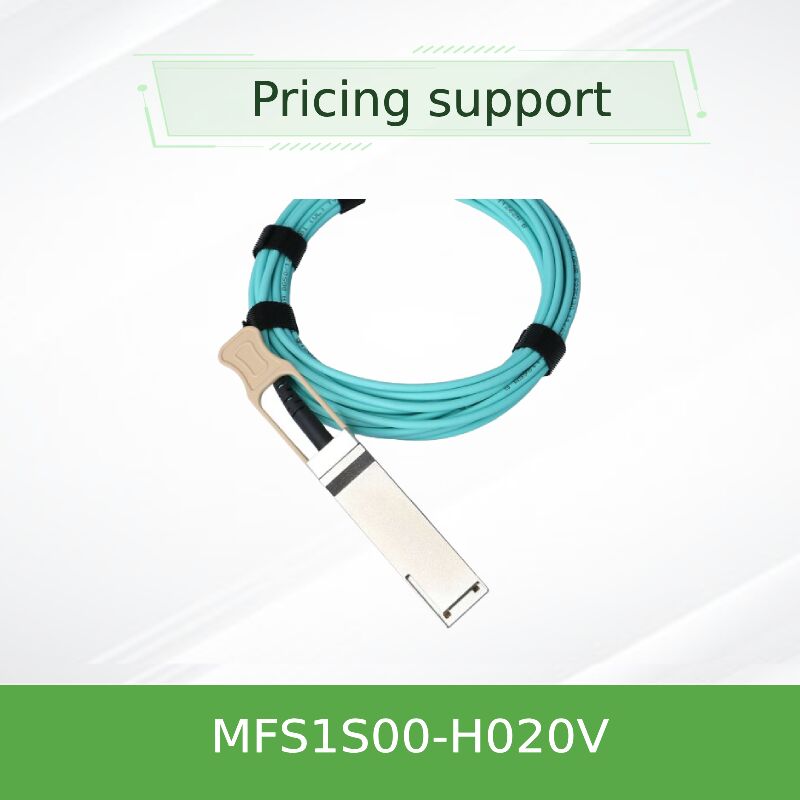

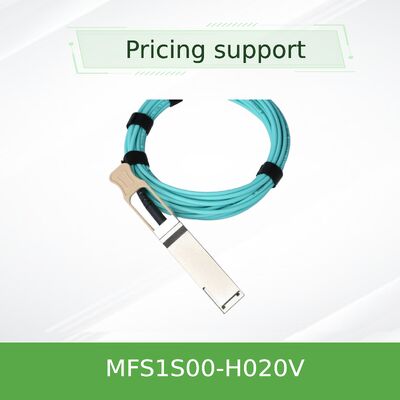

Активный оптический кабель NVIDIA Mellanox MFS1S00-H020V 200 Гбит/с QSFP56 AOC для HDR InfiniBand, 20 м

Medium-reach 20-meter active optical cable featuring VCSEL technology—delivering 200Gb/s throughput over multimode fiber for HDR InfiniBand and 200GbE data center interconnects with integrated digital diagnostics and low power consumption.

• Совокупная пропускная способность 200 Гбит/с по 4 50 Гбит/с полосам PAM4 на один конец
• 20-метровая длина с диаметром 3,0 мм, дуплексная пиджак из волокна с рейтингом LSZH
• Поддерживает InfiniBand HDR (200 Гбит/с) и 200 Гигабит Ethernet
• Полное цифровое диагностическое наблюдение (DDM): оптическая мощность, температура, напряжение, предвзятое течение
• Форм-фактор QSFP56 с горячим подключением, соответствующий SFF-8665, типичная мощность 5,0 Вт на конец

• Пропускная способность 200 Гбит/с:Четыре 50 Гбит/с PAM4 канала в направлении, 200 Гбит/с полный дуплекс.
• Технология VCSEL:Вертикальные поверхностно-излучающие лазеры для надежной, недорогой мультимодной передачи на 20 м.
• Способность перезагрузки:Выборочное повторное загрузка на всех полосах до 50 Гбит/с для оптимальной кондиционирования сигнала.
• Цифровое диагностическое наблюдение (DDM):Мониторинг оптической мощности, температуры, напряжения и тока отклонения в режиме реального времени для проактивного обслуживания.
• Программируемое уравнение:Уравнение ввода Tx и вывод Rx для оптимизации ссылок.

MFS1S00-H020V соответствуетSFF-8665(QSFP56 электрический) иSFF-8636(интерфейс управления).4x 50Gb/s модуляция PAM4через мультимодное волокно (OM3/OM4).InfiniBand HDR(IBTA 1.5) и200GBASE-SR4Ethernet.ИнтегрированныйCDR (часы и восстановление данных)по полосе с выбором скорости для 25,78125 ГБд NRZ (EDR) или 26,5625 ГБд PAM4 (HDR).

MFS1S00-H020V преобразует электрические сигналы PAM4 50Gb/s от хоста в оптические сигналы с использованием четырех лазеров VCSEL на одном конце.Эти сигналы перемещаются по мультимодовому волокну и преобразуются обратно в электрические фотодетекторы на другом конце. Интегрированныйфункция перезагрузкиЦифровая диагностика постоянно контролирует состояние связи.предоставление обратной связи в режиме реального времени через интерфейс I2C для оптимизации ссылок и прогнозирования сбоев.

• InfiniBand HDR ткани:Подключайте коммутаторы QM8700/QM8790 к адаптерам ConnectX-6/7 на нескольких стойках.
• Сети 200GbE:Коммутаторы Link Spectrum SN3700/SN4600 для Ethernet высокой полосы пропускания до 20 м.
• С верхней стойки на соседнюю стойку:Среднее расстояние между соседними стойками.
• Кластеры хранения:Развертывание RDMA через конвергентную сеть Ethernet (RoCE) и NVMe-oF требует более длительного охвата.

Примечание: рабочая температура от 0°C до 70°C, хранение от -40°C до 85°C. Минимальный радиус изгиба 30 мм. Поддерживает до 100 м с более длинными длинами (H050V, H100V). Толерантность длины: ± 0,5 м для длины 20 м.

• Против пассивной меди:Более длинный охват (20 м) с меньшим весом, лучшим воздушным потоком и полным иммунитетом от EMI.
• против активной меди (ACC):Оптическое решение обеспечивает гальваническую изоляцию и возможности для расстояния.
• Интегрированный ретим:Улучшает качество сигнала и производительность джитра по сравнению со стандартными AOC на расстоянии 20 м.
• Полная поддержка DDM:Мониторинг оптической мощности и температуры в режиме реального времени для проактивного обслуживания и прогнозирования неисправностей.
• Гибкость средней дальности:Идеально подходит для соединений между соседними стойками или между проходами.

Мы предлагаем круглосуточные технические консультации, услуги RMA и поддержку проектирования кабельной инфраструктуры.Доступные индивидуальные длины для объемных заказовНаш инвентарь обеспечивает отправку в тот же день для товаров на складе. Предпродажная поддержка для проверки совместимости передатчиков и расчета бюджета связи доступна.

А:Да, он полностью совместим с адаптерами ConnectX-6 (HDR) и ConnectX-5 (EDR).

А:Да, он поддерживает 100GbE, работая в режиме 2x50G PAM4 или 4x25G NRZ с соответствующими настройками выбора скорости.

А:Потребление энергии составляет 5,0 Вт на один конец, независимо от длины из-за интегрированного повторного регулирования и VCSEL драйверов.

А:Кабель автоматически согласовывает протокол и скорость с хостом.

А:Минимальный радиус изгиба 30 мм. Избегайте резких изгибов, чтобы сохранить целостность сигнала.

• Чувствительность ESD:Используйте заземленные запястья при вставке в клетки QSFP.
• Очистить перед применением:Всегда очищайте оптические разъемы с помощью подходящих очистителей с одним щелчком мыши перед вставкой. Загрязнение вызывает ошибки связи.
• Радиус изгиба:Не превышайте радиус изгиба 30 мм; избегайте напряжения на соединителях.
• Рабочая температура:Убедитесь, что температура окружающей среды не превышает 0°C−70°C.
• Хранение:Хранить в чистой, сухой среде от - 40°C до 85°C.
