NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 AOC активный оптический кабель100GbE сетевая карта
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | MFA1A00-C050 |
| Документ: | MFA1A00-xxxx.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Доступность: | Запас | Гарантия: | 1 год |
|---|---|---|---|
| Состояние: | Новое и оригинальное | Время выполнения: | Согласно запасу |
| Технология: | Ethernet | Длина: | 5 м |
| Напряжение питания: | -0.3-3.6 | Входное напряжение данных: | -0.3-4.465 |
| Выделить: | кабель Mellanox 100Gb/s QSFP28 AOC,Кабель активной оптической сети 100 ГбЭ,Оптический кабель Mellanox MFA1A00-C050 |
||
Характер продукции

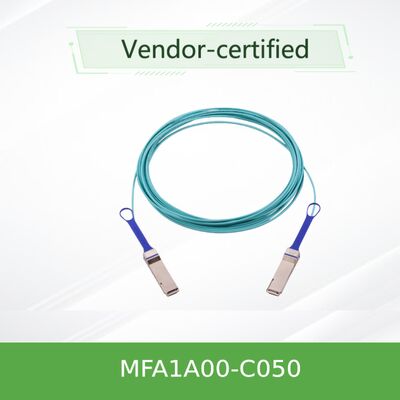

NVIDIA Mellanox MFA1A00-C050 100Gb/s QSFP28 активный оптический кабель (AOC)
Модель продукта:MFA1A00-C050Интерфейс:QSFP28Скорость передачи данных:До 100 Гбит/с.Длина кабеля:50 метров.
Ключевые преимущества
- Высокопроизводительная связь:Предоставляет надежную пропускную способность данных 100 Гбит/с для требовательных приложений Ethernet и InfiniBand EDR, что делает его необходимымКарта сети.и кабельное решение для современной инфраструктуры.
- Расширенный охват при низкой мощности:Достигает до 100 м по многорежимным волокнам с типичным расходом энергии всего 2,2 Вт на один конец, превосходя пассивные альтернативы меди как по расстоянию, так и по энергоэффективности.
- Горяче-подключаемая и надежная конструкция:Включает в себя SFF-8665 совместимые, горячо подключаемые разъемы QSFP28 для простой установки и обслуживания, поддерживаемые строгими испытаниями производства для надежности.
- Расширенная диагностика и программируемость:Оборудована комплексным цифровым диагностическим мониторингом (DDM) и программируемыми параметрами Tx/Rx для оптимальной производительности связи и упрощенного устранения неполадок.
1. Обзор продукции
NVIDIA® Mellanox MFA1A00-C050 является высокоскоростнымАктивный оптический кабель (AOC)разработан для 100 гигабитных Ethernet (100GbE) и InfiniBand EDR среды. Это решение интегрирует оптический приемопередатчик на базе VCSEL в надежном кабельном комплекте,исключение необходимости в отдельных оптических модулях и патчевых кабелях.MFA1A00-C050Модель специально обеспечивает 50-метровый охват, идеально подходит для промежуточных расстояний внутри стеллажей и через проходы в центрах обработки данных.Карта сети.Этот продукт также известен под псевдонимомМК-9700.в определенных сегментах рынка и конфигурациях.
2Основные характеристики
- Скорость передачи данных:Поддерживает совокупную пропускную способность до 100 Гбит/с (4x 25,78 Гбит/с полос).
- Форма фактора:Стандарт QSFP28 (Quad Small Form-factor Pluggable 28) на обоих концах.
- Протяженность:Эффективное расстояние передачи до 50 метров по OM3/OM4 многомодным волокнам (MMF).
- Энергоэффективность:Типичное рассеивание мощности 2,2 Вт на один конец (с включенным повторным переключением времени).
- Замыкается на горячем:Полностью соответствует спецификациям горячего подключения для вставки/вывода системы в режиме ожидания.
- Цифровая диагностика:Комплексный DDM, соответствующий SFF-8636, для мониторинга температуры, напряжения, оптической мощности и тока смещения в режиме реального времени.
- Физическая прочность:Прочная кабельная куртка LSZH (Low Smoke Zero Halogen), минимальный радиус изгиба 30 мм.
3Основные технологии и стандарты
Этот AOC использует передовыеVCSEL (Лазер, излучающий поверхность вертикальной полости)Он строго придерживается отраслевых стандартов, чтобы обеспечить широкую совместимость:
- Электрический интерфейс:Соответствует SFF-8665 для QSFP28.
- Интерфейс управления:SFF-8636 для цифровой диагностики и управления на основе I2C.
- Поддержка протокола:100GBASE-SR4 Ethernet (IEEE 802.3bm) и InfiniBand EDR.
- Целостность сигнала:Включает в себя выбираемое повторное регулирование по полосе, программируемое уравнение входа передатчика и предварительный акцент на выходе приемника для оптимальной производительности в различных условиях.
4Как это работает.
MFA1A00-C050 функционирует как интегрированная электрооптическая система преобразования.Карта сети.Интегрированные чипы драйверов и VCSEL массивы в корпусах разъемов преобразуют эти электрические сигналы в оптические сигналы.Эти сигналы затем передаются через четыре параллельных многомодных волокна, вложенных в кабельНа приемном конце другой набор интегрированных фотодетекторов преобразует оптические сигналы обратно в электрические сигналы для подключенного устройства.Эта конструкция "все в одном" упрощает связь, обрабатывая конверсию сигнала внутри, обеспечивающий высокоскоростное соединение plug-and-play, прозрачное для хост-системы, как усовершенствованныйКарта NICУдлинитель.
5. Сценарии применения
- Соединения в ЦОД:Топ-оф-рэк (ToR) - подключения к переключателям листья/позвоночника, внутрикластерная сеть.
- Высокопроизводительные вычисления (HPC):InfiniBand EDR ткань для суперкомпьютеров и исследовательских кластеров.
- Корпоративная сеть:Агрегационные и основные переключатели взаимосвязей, требующие пропускной способности 100 GbE.
- Облачная инфраструктура:Ссылки с высокой пропускной способностью внутри и между стойками облачных серверов.
- Сети для хранилищ (SAN):Подключение массивов хранения к высокоскоростным сетям.
6. Технические спецификации и руководство по выбору
| Параметр | Спецификация | Единицы / Примечания |
|---|---|---|
| Модель продукта | MFA1A00-C050 | Первичный номер заказа |
| Поддерживаемые стандарты | 100GBASE-SR4 Ethernet, InfiniBand EDR | Протокол |
| Скорость передачи данных (макс.) | 100 | Гб/с |
| Длина кабеля | 50 | В метров |
| Тип соединителя | QSFP28 (SFF-8665) | Оба конца |
| Тип волокна | OM3/OM4 Многорежимный (MMF) | Куртка аква-цвета |
| Максимальное рассеивание мощности (тип.) | 2.2 (на конец, перезагрузка) | Ватты |
| Напряжение питания | 3.3 | Вольт |
| Операционная температура | от 0 до +70 | °C |
| Цифровое диагностическое наблюдение | Да (SFF-8636) | Интерфейс I2C |
| Подключается к электричеству | Да, да. | - |
| Соответствие требованиям RoHS | Да, да. | - |
Ссылка на быстрый отбор (частичный список):
| Номер модели | Применение | Длина |
|---|---|---|
| MFA1A00-C003 | 100 ГбЭ Ethernet | 3 м |
| MFA1A00-C010 | 100 ГбЭ Ethernet | 10 метров |
| MFA1A00-C050 | 100 ГбЭ Ethernet | 50 метров |
| MFA1A00-C100 | 100 ГбЭ Ethernet | 100 метров |
| MFA1A00-E030 | InfiniBand EDR | 30 метров |
7. Конкурентные преимущества
- Высший охват против DAC:Обеспечивает надежную связь 50 м, значительно превышающую практические пределы расстояния прямых медных кабелей (DAC), без деградации сигнала.
- Интегрированное упрощение:Устраняет сложность и точки отказов, связанные с отдельными приемопередатчиками и волоконными патчевыми кабелями, снижая общую стоимость владения.
- Улучшенная диагностика:Предлагает более полный мониторинг состояния системы по сравнению с пассивными кабелями, помогает в проактивном обслуживании и быстрой изоляции неисправностей - критическая особенность для любого высокопроизводительного кабеляКарта сети.окружающей среды.
- Легкий и гибкий:Значительно легче и более управляемо, чем эквивалентные медные решения, улучшая воздушный поток и облегчая управление кабелями в плотных стойках.
- Инвестиции на будущее:Совместимость с обоими основными протоколами 100G (Ethernet и InfiniBand) защищает ваши инвестиции в инфраструктуру.МК-9700.Серийное семейство.
8. Поддержка и услуги
Мы поддерживаем наши продукты и наши партнерские отношения с лидерами отрасли, такими как NVIDIA Mellanox.MFA1A00-C050или любые связанныеКарта NICот нас вы получаете:
- Гарантия:Полное гарантийное покрытие от производителя, предоставленное NVIDIA.
- Доступность:ВMFA1A00-C050и другие варианты обычно доступны из запасов для быстрой доставки.
- Техническая поддержка:Доступ к нашей собственной технической команде для предпродажной консультации и послепродажной интеграционной поддержки.
- Глобальная логистика:Надежная поддержка доставки и таможенного оформления международных заказов.
9Часто задаваемые вопросы
Вопрос 1: Совместим ли MFA1A00-C050 с моим существующим портом 100GbE QSFP28?
А:Он предназначен для полной совместимости со стандартом SFF-8665 QSFP28 и совместим с большинством коммутаторов поставщиков, поддерживающих оптику 100GBASE-SR4.Всегда обращайтесь в матрицу совместимости вашего коммутатора для проверки.
Вопрос 2: В чем разница между AOC и DAC?
А:Прямая присоединение медный (DAC) кабель является пассивный электрический кабель, ограниченный очень короткие расстояния (обычно < 5 м).MFA1A00-C050использует оптические волокна и интегрированные приемопередатчики, что позволяет более длинный диапазон (до 100 м), меньший вес и лучший иммунитет EMI.
Вопрос 3: Требуется ли для этого кабеля специальный драйвер?
А:Нет, AOC представляется в хост-системе как стандартный QSFP28 оптический приемопередатчик.Доступ к функциям управления, таким как DDM, осуществляется через стандартный интерфейс I2C наКарта сети.или переключаться.
Q4: Могу ли я использовать это для сетей InfiniBand EDR?
А:Модели серии "С" (например, MFA1A00-C050) оптимизированы и протестированы для 100GbE. Для специальных приложений InfiniBand EDR обратитесь к моделям серии "E" (например, MFA1A00-E050).Многие из них электрически совместимы.; подробности см. в технической документации.
10Важные меры предосторожности
- Радиус изгиба:Не сгибайте кабель ниже минимального радиуса изгиба 30 мм во время установки или работы, чтобы предотвратить повреждение внутренних волокон.
- Защита от ESD:Обращайтесь с разъемами QSFP28 осторожно, используя соответствующие ремни и оборудование ESD для предотвращения повреждения электростатическим разрядом.
- Условия окружающей средыИспользовать и хранить в пределах установленной температуры (0°C - 70°C при эксплуатации, -40°C - 85°C при хранении) и влажности (5% - 85% без конденсации).
- СовместимостьПроверьте совместимость с вашим конкретным устройством хоста (ключа,Карта сети.Не все устройства включают все расширенные функции, такие как перезагрузка.
- Лазерная безопасность:Этот продукт классифицируется как лазерный продукт класса 1 согласно IEC 60825-1.
- EMC/Регуляторные:Соответствует требованиям FCC класса A, CE, RoHS и другим соответствующим правилам для коммерческой среды.
