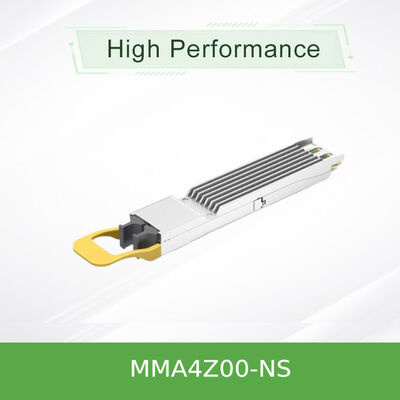

MMA4Z00-NS mellanox оптический приемопередатчик совместим с 800G 2xSR4 OSFP PAM4 850nm 50m
Подробная информация о продукте:
| Фирменное наименование: | Mellanox |
| Номер модели: | Приемопередатчик MMA4Z00-NS Mellanox оптически |
| Документ: | MMA4Z00-NS.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | Negotiate |
| Упаковывая детали: | Внешняя коробка |
| Время доставки: | На основе инвентаризации |
| Условия оплаты: | Т/Т |
| Поставка способности: | Поставка по проекту/партии |
|
Подробная информация |
|||
| Состояние: | Новое и оригинальное | Доступность: | Запас |
|---|---|---|---|
| Технология: | Infiniband и Ethernet | Максимальная скорость: | 800 ГБ/с |
| Длина: | 50 м | Температурный диапазон: | 0 ° C до +70 ° C. |
| Имя: | Mellanox Optical Procsciver MMA4Z00-NS Совместимый с 800G 2xSR4 OSFP PAM4 850NM 50M Infiniband NDR м | Ключевые слова: | Mellanox Optical Transceiver |
| Выделить: | Оптический трансивер Mellanox OSFP 800G,Трансивер MMA4Z00-NS 2xSR4 PAM4,Трансивер Mellanox 850 нм с гарантией |
||
Характер продукции
NVIDIA MMA4Z00-NS 800Gb/s OSFP Twin-Port SR8 Optical Transceiver обеспечивает окончательное решение для сетевых карт с высокой плотностью и высокой пропускной способностью для AI и HPC-центров следующего поколения.
MMA4Z00-NS - это не просто сетевая карта, это прорыв в плотности и эффективности.эффективно удваивая плотность портов переключателей, таких как платформа mq9700.Это позволяет 64 порта 400G в 32-слотном шасси, резко уменьшая пространство на стойке и сложность кабеля, автоматически поддерживая протоколы InfiniBand и Ethernet.
- Поддержка двойного протокола:Автоматически активирует прошивку InfiniBand или Ethernet на основе коммутатора хоста
- Высокая плотность:Два порта 400G в одном слоте OSFP, максимизируя использование фацеплаты переключателя
- Производительность:Агрегат 800G (2x400G) с использованием модуляции 100G-PAM4 на полосу по 8 каналам VCSEL
- Протяженность:До 50 метров на OM4 мультимодных волокон, 30 метров на OM3 (с двумя пластырями)
- Энергоэффективность:Максимальная расходная мощность 17 Вт при режиме спящего режима с низкой мощностью 2,0 Вт
- Замыкается на горячем:Полностью соответствует стандартам управления OSFP MSA и CMIS 4.0
- Гибкая связь:Поддерживает как прямые, так и 1: 2 разделительные волоконные кабели для конфигураций ссылок 400G или 200G
- Форма фактора и управления:Соответствует спецификации OSFP MSA Rev. 1.12 и спецификации Common Management Interface (CMIS) 4.0
- Модуляция:100Gbaud PAM4 (Pulse Amplitude Modulation 4-level) на электрическую и оптическую полосу
- Оптический двигатель:850nm VCSEL (Vertical-Cavity Surface-Emitting Laser) массивы для мультимодной передачи
- Коннектор:Патентованная вертикальная ориентация двойных разъемов MPO-12/APC (угловой физический контакт) для соответствия конструкции с двумя портами, минимизирующей отражение назад
- Диагностика:Комплексный цифровой диагностический мониторинг (DDM) для мониторинга в режиме реального времени температуры, напряжения, TX bias и оптической мощности на полосу
На стороне хоста (например, переключатель mq9700), он принимает 8 полос электрических сигналов 100G-PAM4.два одинаковых двигателя-передатчика обрабатывают по четыре полосы.
Поток процесса:Электрический вход (PAM4) → Драйвер и лазерный массив (конверсия E/O) → 850nm Свет в мультимодное волокно → Удаленный приемник (конверсия O/E) → Выходный электрический сигнал.
Каждый из двух оптических портов использует 12-волоконный MPO-коннектор, но активирует только 8 волокон (4 для передачи, 4 для приема).Требуются волоконные кабели типа B, которые внутренне обменивают пары волокон Tx и Rx для правильного выравнивания передатчиков с приемниками.

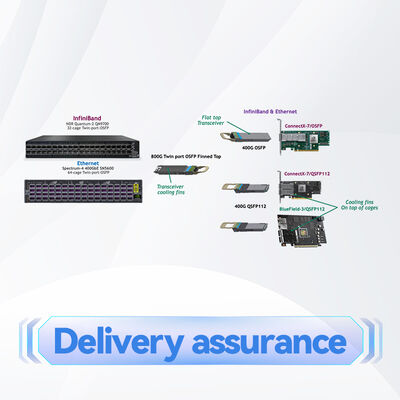

- Интерконнекция переключателя на переключатель:Создать 800G-связь между двумя коммутаторами или двумя независимыми 400G-связями к отдельным коммутаторам
- Высокая плотность серверной связи:Подключить переключатель к нескольким адаптерам NVIDIA ConnectX-7 и/или DPU BlueField-3
- Ткань кластера AI/GPU:Идеально подходит для создания сетей с низкой задержкой и высокой пропускной способностью для систем NVIDIA DGX H100 и связи GPU-GPU через InfiniBand
- Консолидированный центр обработки данных Spine-Leaf:Максимальная плотность полосы пропускания в агрегации и основных слоях тканей Ethernet
| Атрибут | Спецификация |
|---|---|
| Модель продукта | MMA4Z00-NS (вытянутая вершина) |
| Форма фактора | OSFP с двумя портами |
| Совокупный показатель данных | 800 Гбит/с (2 х 400 Гбит/с) |
| Модуляция | 100G-PAM4 на полосу |
| Оптическая длина волны | 850 нм VCSEL |
| Максимальная пропускная способность волокон (OM4) | 50 метров. |
| Тип соединителя | 2 x MPO-12/APC |
| Поддержка протокола | NDR InfiniBand / 400 Гбит Ethernet |
| Потребление энергии (макс.) | 17 Вт |
| Режим низкой мощности | < 2,0 Вт |
| Напряжение питания | 3.3 В ± 5% |
| Температура рабочего ящика | от 0°C до +70°C |
| Класс безопасности лазера | Класс 1M |
| Совместимые системы | NVIDIA Quantum-2, Spectrum-4 коммутаторы (серия mq9700) |
- Непревзойденная плотность порта:Удвоит эффективное количество портов 400G на шасси коммутатора по сравнению с однопортовыми приемопередатчиками, предлагая превосходную эффективность CapEx и раковины
- Протокольная гибкость:Одно SKU обслуживает как среды InfiniBand, так и Ethernet, упрощая инвентаризацию и предлагая гибкость в будущем
- Интеллектуальное управление энергией:При использовании с разделительными кабелями для 200G-ссылок он автоматически сигнализирует карту сети для уменьшения мощности с 8 Вт до 5,5 Вт, оптимизируя общее потребление энергии системы
- Оптимизация от конца к концу NVIDIA:Строго протестировано и проверено в экосистеме NVIDIA, гарантируя производительность и надежность
- Улучшенная конструкция охлаждения:Окраска с крыльями специально разработана для оптимальной тепловой производительности в условиях высокой плотности, охлажденных воздухом
Поддерживаемые десятилетним опытом нашей компании и сильной технической командой, мы предоставляем комплексную поддержку для этого и других премиальных решений сетевых карт:
- Гарантия:Применяется стандартная гарантия производителя.
- Доступность:На складе с готовым к отгрузке инвентарем, поддерживающим большие объемы заказов
- Техническая поддержка:Консультация клиентов круглосуточно и техническая помощь послепродажной службы
- Услуги по интеграции:Экспертные рекомендации по развертыванию в сетевых средах NVIDIA и нескольких поставщиков
- Глобальная логистика:Надежная доставка с точным отслеживанием доставки
СовместимостьПроверьте совместимость коммутатора хоста (например, серии mq9700). Используйте только с клетками OSFP, рекомендованными NVIDIA.
Тип волокна:Используйте OM3 или OM4 мультимодный волокно. Убедитесь, что полярность волокна правильная с использованием кроссоверных кабелей типа B для прямых связей передатчик-передатчик.
Обработка:Всегда держите защитные пылевые крышки на оптических портах, когда они не подключены.Принимать меры предосторожности по ESD (электростатический разряд) во время обращения.
Экологические:Работать в пределах установленного диапазона температуры корпуса (0°C - 70°C).
Лазерная безопасность:Это лазерный продукт класса 1М. Не смотрите в открытые оптические диафрагмы и не используйте оптические приборы для просмотра луча.
Силовая последовательность:Модуль подключается горячим током, но обеспечивает, чтобы питание и заземление хост-системы соответствовали спецификациям, чтобы избежать повреждения.
