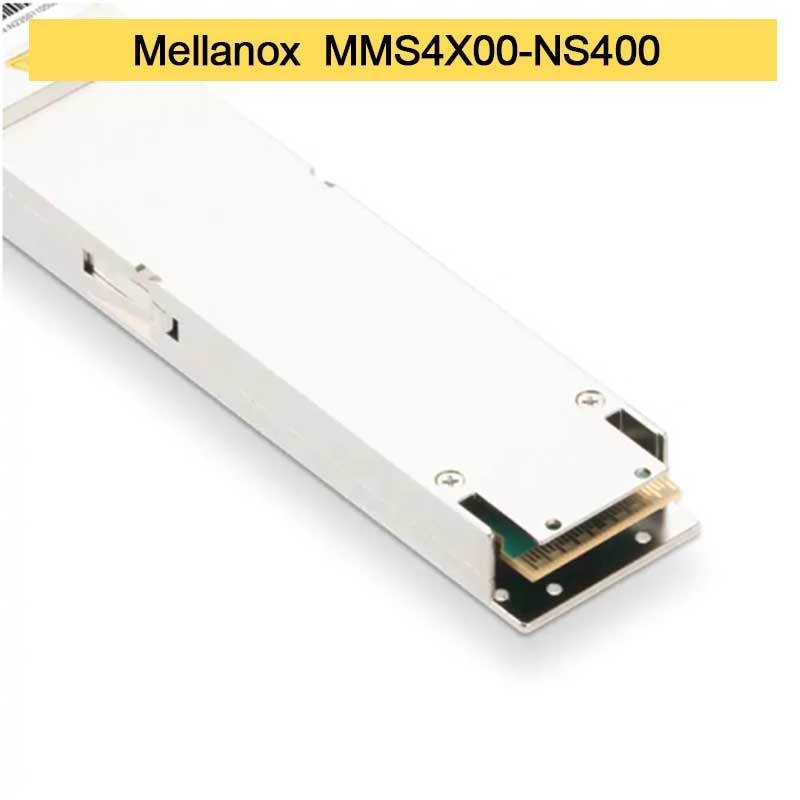

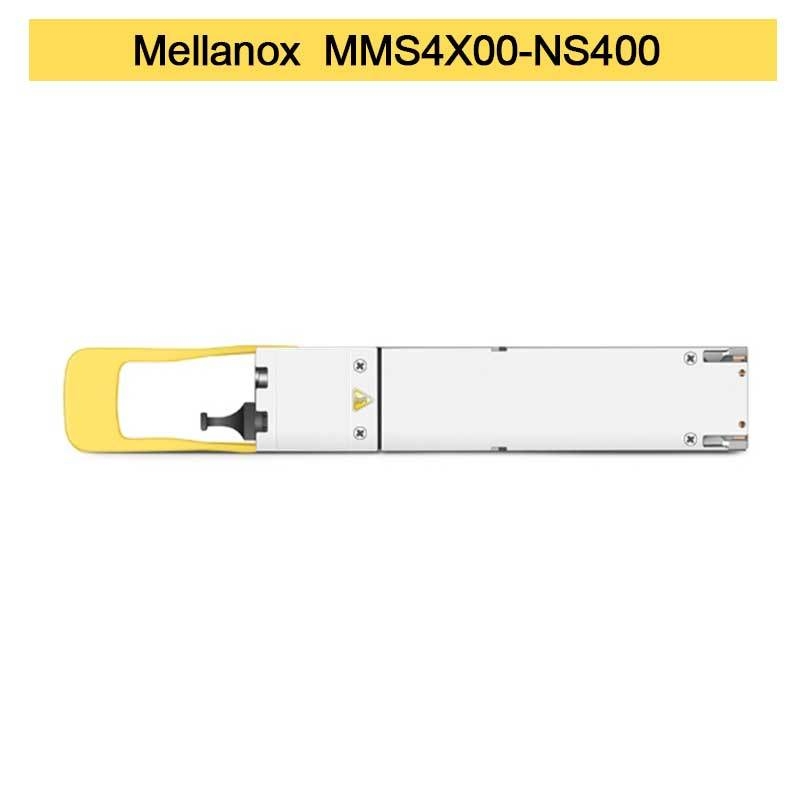

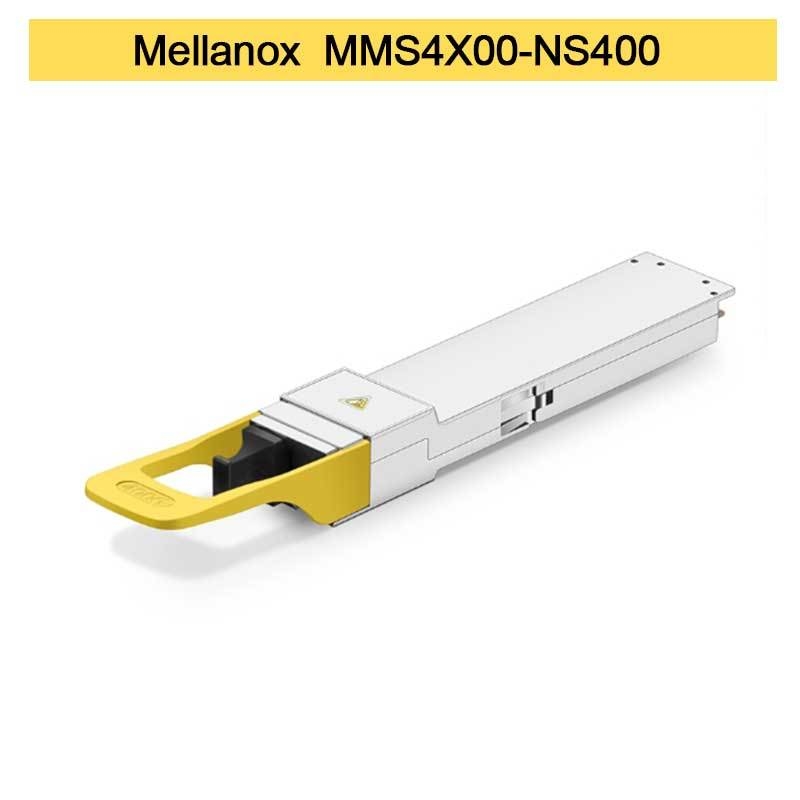

MMS4X00-NS400 400Gb/s OSFP DR4 Одномодульный оптический трансивер

1. Обзор продукта

NVIDIA® MMS4X00-NS400 - это высокопроизводительный однопортовый оптический трансивер OSFP, разработанный для инфраструктуры центров обработки данных следующего поколения со скоростью 400 Гбит/с. Этот модуль DR4 (4-канальный Datacenter Reach) использует одномодовую волоконную технологию с модуляцией 100G-PAM4 на полосу, обеспечивая надежную передачу на расстояние до 100 метров. Обладая плоской конструкцией для оптимального управления тепловым режимом в корпусах адаптеров ConnectX-7, этот трансивер автоматически адаптируется как к протоколам InfiniBand NDR, так и к протоколам Ethernet 400GbE, обеспечивая исключительную гибкость для высокоскоростных сетевых сред. В отличие от стандартного пассивным волоконным кабелем, этот активный трансивер включает в себя сложные возможности обработки сигналов и диагностики.

2. Основные характеристики

• Скорость передачи данных 400 Гбит/с (4 канала по 100G-PAM4)
• Дальность до 100 м по одномодовому волокну (SMF)
• Форм-фактор OSFP с плоской конструкцией

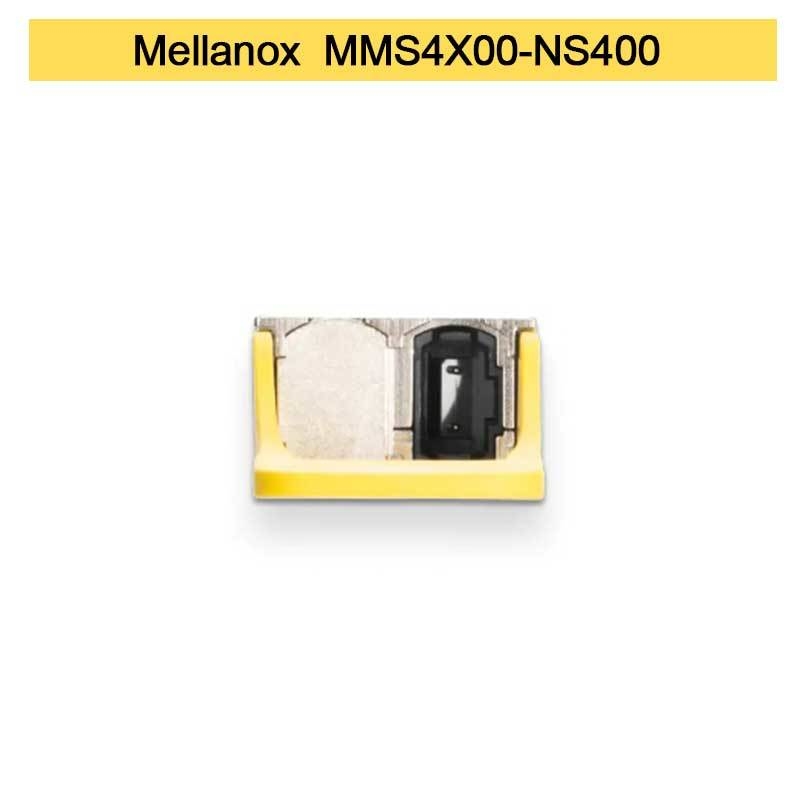

• Оптический разъем Single MPO-12/APC
• Технология лазера EML 1310 нм
• Двухскоростной режим работы: 400 Гбит/с (4 канала) или 200 Гбит/с (2 канала)
• Максимальная потребляемая мощность: 9 Вт (400G), 5,5 Вт (200G)
• Комплексный цифровой диагностический мониторинг (DDM)
• Возможность горячей замены и соответствие RoHS
• Сертифицирован как лазерный продукт класса 1

3. Основные технологии и стандарты

Этот передовой оптоволоконный кабель трансивер использует технологию лазера с внешней модуляцией (EML) 1310 нм и модуляцию PAM4 для достижения высокой плотности данных. Он соответствует спецификациям IEEE 802.3bs 400GBASE-DR4, InfiniBand NDR и OSFP MSA Rev. 1.12. Модуль оснащен интерфейсом управления, совместимым с CMS 4.0, и поддерживает адаптивную эквализацию, обеспечивая целостность сигнала в различных условиях соединения. Разъем MPO-12/APC с угловой полировкой минимизирует обратные отражения, отличая его от обычных разъемов UPC, используемых со старыми пассивным волоконным кабелем.

4. Принцип работы

Трансивер преобразует четыре электрические полосы сигналов PAM4 со скоростью 53,125 ГБд от хоста в оптические сигналы, используя встроенные лазеры EML. Эти оптические сигналы передаются по четырем выделенным волокнам внутри разъема MPO-12 по одномодовому оптоволоконный кабель. На приемном конце фотодиоды преобразуют входящие оптические сигналы обратно в электрическую область. Встроенная технология DSP обеспечивает пересинхронизацию сигнала, адаптивную входную эквализацию и акцентирование выходного сигнала для компенсации искажений канала. Модуль автоматически определяет конфигурацию подключенного волокна, работая на полной скорости 400 Гбит/с с 4-канальным подключением или переходя в режим 200 Гбит/с, когда подключено только 2 канала через кабели-разветвители.

5. Сценарии применения

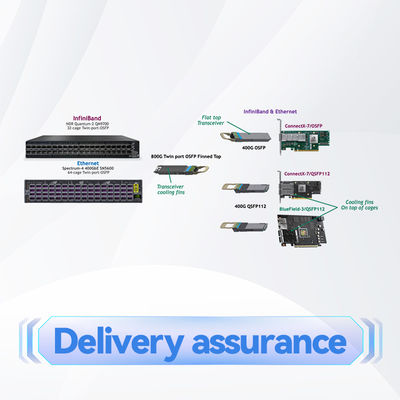

• Соединения NIC ConnectX-7 400 Гбит/с с коммутаторами Quantum-2/InfiniBand NDR
• Взаимосоединения высокопроизводительных вычислений (HPC) и кластеров AI/ML
• Архитектура сети центров обработки данных 400GbE spine-leaf
• Гипермасштабируемые центры обработки данных и облачная инфраструктура
• Сети хранения данных, требующие высокоскоростных соединений

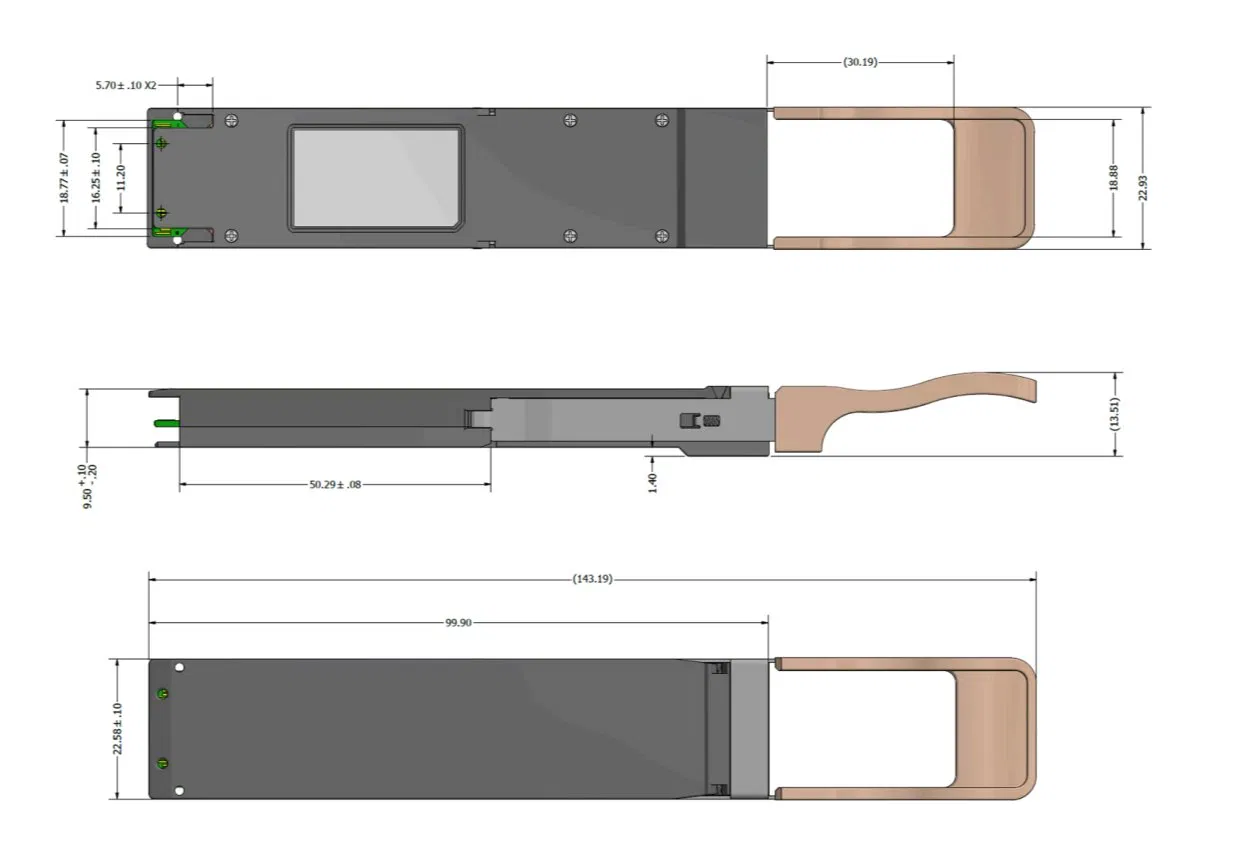

6. Технические характеристики

7. Преимущества и точки продаж

• Гибкость протокола: Автоматически обнаруживает и адаптируется как к протоколам InfiniBand NDR, так и к протоколам Ethernet 400GbE без необходимости настройки.
• Интеллектуальность двух скоростей: Автоматически снижает скорость до 200 Гбит/с при использовании кабелей-разветвителей 1:2, сокращая энергопотребление почти на 40%.

• Комплексный DDM обеспечивает мониторинг температуры, напряжения, мощности TX/RX и тока смещения на полосу в режиме реального времени для профилактического обслуживания.
• Повышенная надежность: Строгое тестирование и контроль качества NVIDIA обеспечивают превосходную производительность и долговечность по сравнению с альтернативными оптическими решениями.

8. Обслуживание и поддержка

Этот трансивер поддерживается обеспечением качества и технической поддержкой NVIDIA. Мы дополняем это нашим обширным инвентарем на 10 миллионов долларов для быстрой доставки по всему миру. Наша техническая команда предоставляет круглосуточные консультации по вопросам поддержки интеграции и устранения неполадок, обеспечивая оптимальную производительность в вашей сетевой среде. Мы являемся авторизованным дистрибьютором оригинальных сетевых компонентов NVIDIA, включая это высокопроизводительное оптоволоконный кабель решение.

9. Часто задаваемые вопросы

В: В чем разница между оптическими трансиверами DR4 и FR4?
О: Трансиверы DR4 используют параллельное одномодовое волокно с разъемами MPO для дальности до 500 м, в то время как FR4 использует технологию CWDM по дуплексному волокну для дальности до 2 км. DR4, как правило, более экономичен для приложений внутри центров обработки данных.

В: Можно ли использовать этот трансивер как с одномодовым, так и с многомодовым волокном?
О: Нет, MMS4X00-NS400 специально разработан для приложений с одномодовым волокном. Использование его с многомодовым волокном приведет к значительным потерям сигнала и ненадежной работе. Всегда используйте одобренный одномодовый оптоволоконный кабель.

В: Как работает функция двух скоростей?
О: При подключении с помощью кабеля-разветвителя 1:2 (например, серии MFP7E40) трансивер автоматически определяет, что подключено только 2 канала, и снижает скорость работы до режима 200 Гбит/с, одновременно снижая энергопотребление с 9 Вт до 5,5 Вт.

10. Меры предосторожности

• Всегда используйте рекомендованные NVIDIA перекрестные кабели MPO-12/APC (серия MFP7E30) для оптимальной производительности.
• Обеспечьте надлежащую очистку разъемов MPO перед установкой, чтобы предотвратить загрязнение, которое вызывает 80% проблем со связью.
• Не смешивайте разъемы APC (зеленые) с разъемами UPC (синие), так как они несовместимы.
• Работайте в указанном диапазоне температур корпуса от 0°C до 70°C для надежной работы.
• Этот лазерный продукт класса 1 безопасен в нормальных условиях эксплуатации, но его нельзя разбирать.
• Обращайтесь с трансивером и связанным с ним пассивным волоконным кабелем осторожно, чтобы не повредить оптические интерфейсы.
