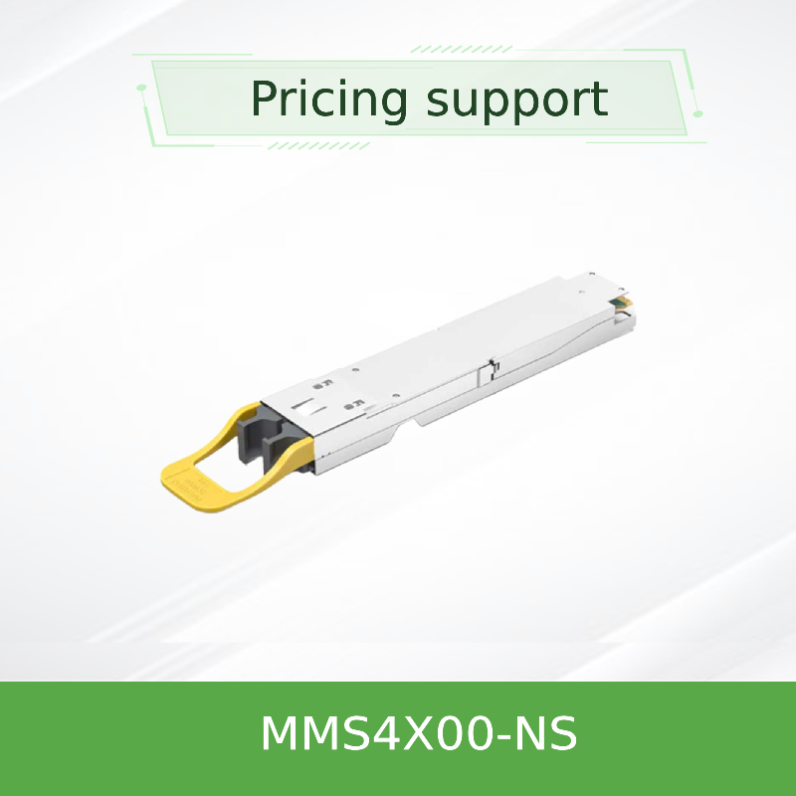

MMS4X00-NS 800Gbps Двухпортовый OSFP DR8 однорежимный оптический приемопередатчик

1. Обзор продукции

NVIDIA® MMS4X00-NS представляет собой прорыв в области подключения центров обработки данных как первый в отрасли 800Gb / s двухпортовый OSFP оптический приемопередатчик.Этот инновационный модуль DR8 (8-канальный модуль Datacenter Reach) интегрирует два независимых двигателя 400Gb / s в одном OSFP-факторе, обеспечивая беспрецедентную плотность портов для коммутаторов Quantum-2 InfiniBand и Spectrum-4 Ethernet. Используя одномодную технологию волокна с модуляцией 100G-PAM4 на канал,Этот передатчик обеспечивает надежную передачу до 100 метров при сохранении исключительной энергоэффективности.Конструкция с крыльями обеспечивает оптимальное тепловое управление в воздушно-охлаждаемых средах переключателя, обеспечивая превосходную альтернативу традиционнымпассивный волоконный кабельрешения.

2Основные характеристики

• Совокупная пропускная способность 800 Гбит/с (2x 400 Гбит/с портов)
• Конструкция с двумя портами с двумя независимыми разъемами MPO-12/APC
• До 100 м пропускания на одномодном волокне (SMF)
• Форм-фактор OSFP с крыльями для повышенного охлаждения воздуха
• Технология лазера 1310nm EML с 100G-PAM4 на полосу
• Поддержка двойного протокола: InfiniBand NDR и 400GbE Ethernet
• Максимальное потребление энергии: 17 Вт (полной эксплуатации)
• Режим спящего режима с низкой мощностью: 1,5 Вт
• Комплексный цифровой диагностический мониторинг (DDM) по каналу
• Горячезаключаемый и соответствующий требованиям RoHS
• Сертификация лазерной продукции класса 1

3Основные технологии и стандарты

Это продвинутоеКабель из оптических волоконПриемник использует передовую технологию 1310nm External Modulation Laser (EML) с модуляцией PAM4 для достижения исключительной плотности данных. Он соответствует IEEE 802.3bs 400GBASE-DR4,Спецификации NDR InfiniBand, и OSFP MSA Rev. 1.12Модуль имеет совместимый с CMS 4.0 интерфейс управления и поддерживает адаптивное выравнивание, обеспечивая целостность сигнала в требовательных средах центра обработки данных.Двойные разъемы MPO-12/APC с угловым полировкой минимизируют отражение, предлагающие значительные преимущества по сравнению с обычнымипассивный волоконный кабельреализация.

4Принцип работы

Передатчик включает в себя два полных 400Gb / s двигателя передатчика, которые работают независимо в пределах одного корпуса.125 ГБд сигналы PAM4 в оптические сигналы с использованием интегрированных лазеров EMLЭти оптические сигналы передаются через восемь выделенных волокон (четыре на порт) в MPO-12 соединителей по одномодуКабель из оптических волоконУсовершенствованная технология DSP обеспечивает перезагрузку сигнала, адаптивное выравнивание ввода и акцентирование вывода для поддержания целостности сигнала.поддерживающие прямые 400 Гбит/с соединения или сплитерные конфигурации, позволяющие работать 200 Гбит/с при снижении потребления энергии.

5. Сценарии применения

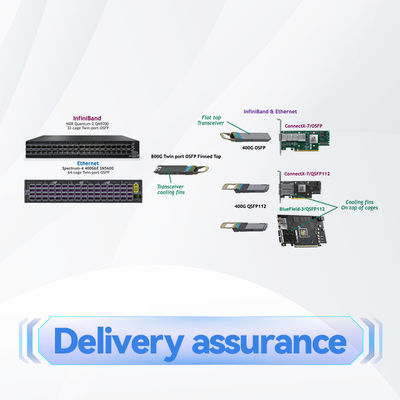

• Высокая плотность переключателей на переключатели в системах NDR Quantum-2/InfiniBand
• Соединения из тканей с коммутаторами Ethernet Spectrum-4
• Сетевые сети AI/ML и HPC кластеров
• Архитектуры гипермасштабного центра обработки данных
• Подключение системы DGX H100 к инфраструктуре переключения
• Адаптер ConnectX-7 и подключение BlueField-3 DPU

6Технические спецификации

7. Преимущества и продажи

• Беспрецедентная плотность:Предоставляет два порта 400 Гбит/с в одном OSFP-факторе формы, эффективно удваивая емкость порта по сравнению с традиционными приемопередатчиками.
• Протокол Агностик:Автоматически адаптируется к протоколам InfiniBand NDR и 400GbE Ethernet на основе конфигурации коммутатора хоста.
• Гибкое назначение:Поддерживает несколько сценариев подключения, включая переключатель на переключатель, переключатель на адаптер и смешанные конфигурации с автоматической адаптацией скорости.
• Усовершенствованное тепловое управление:Конструкция с крыльями обеспечивает оптимальное охлаждение в условиях высокой плотности переключателя, сохраняя надежность при полной нагрузке.
• Всестороннее наблюдение:Обширные возможности DDM обеспечивают мониторинг температуры, напряжения, мощности TX/RX и тока смещения на каждой полосе для проактивного обслуживания.

8. Услуги и поддержка

Этот приемопередатчик поддерживается всеобъемлющей гарантией качества и технической поддержкой NVIDIA. Мы дополняем это нашим обширным запасом в 10 миллионов долларов для быстрой глобальной доставки.Наша техническая команда предоставляет консультации 24/7 для поддержки интеграции и устранения неполадокКак авторизованный дистрибьютор для подлинных сетевых компонентов NVIDIA, мы гарантируем подлинные продукты, включая этот передовойКабель из оптических волоконРаствор передатчика.

9Часто задаваемые вопросы

Вопрос: В чем разница между версиями с крыльями и плоской версией?
A: Версия с крыльями (MMS4X00-NS) предназначена для переключателей с воздушным охлаждением с расширенными возможностями охлаждения.Плоская версия (MMS4X00-NS-FLT) предназначена для систем с жидкостным охлаждением и DGX H100, где требуется другое тепловое управление.

Вопрос: Могу ли я использовать разные типы кабелей на двух портах одновременно?
Ответ: Нет, оба порта должны использовать один и тот же тип кабеля - либо оба прямых кабеля 400 Гбит/с, либо оба кабеля 1: 2 для работы на 200 Гбит/с. Смешивание типов кабелей не поддерживается.

Вопрос: Как это сравнивается с использованием двух отдельных 400 Гбит/с приемопередатчиков?
A: конструкция с двумя портами обеспечивает ту же функциональность, что и два дискретных приемопередатчика, но с значительно более высокой плотностью портов, сниженным энергопотреблением (17 Вт против ~ 18 Вт для двух отдельных блоков),и упрощенное управление кабелями с помощью интегрированного дизайна форм-фактора.

10Предупреждения

• Всегда используйте рекомендуемые NVIDIA кроссоверные кабели MPO-12/APC (серия MFP7E30 для прямых, MFP7E40 для разделителей) для оптимальной производительности.
• Обязательно очищайте соединители MPO перед установкой, чтобы избежать загрязнения, которое вызывает большинство проблем со связью.
• Не смешивайте разъемы APC (зеленые) с разъемами UPC (синие), поскольку они несовместимы.
• Для надежной работы рабочая температура должна быть от 0 до 70 °C.
• Этот лазерный продукт класса 1 безопасен при нормальных условиях эксплуатации, но не должен демонтироваться.
• Управление передатчиком и связанныепассивный волоконный кабельс осторожностью, чтобы избежать повреждения оптических интерфейсов.
