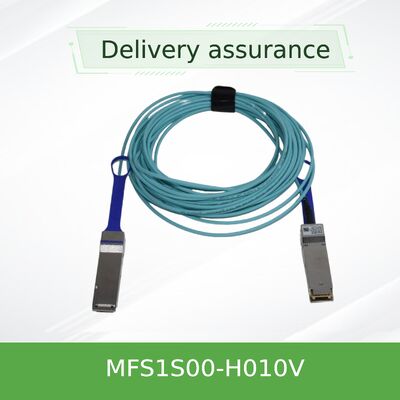

Mellanox MFS1S00-H010V 10-метровый активный оптический кабель QSFP56 | InfiniBand HDR 200 Гбит/с и Ethernet, с возможностью горячей замены AOC с DDM

Модель продукта: MFS1S00-H010V | Основные ключевые слова: активный оптический кабель, 200 Гбит/с AOC, кабель QSFP56, InfiniBand HDR, 10-метровое оптическое соединение

NVIDIA MFS1S00-H010V — это 10-метровый Активный оптический кабель (AOC) разработанный для требовательных приложений с высокой пропускной способностью. Он оснащен разъемами QSFP56 на обоих концах со встроенными оптическими модулями на основе VCSEL, обеспечивающими полную линию связи 200 Гбит/с для протоколов InfiniBand HDR и 200 Gigabit Ethernet. Это 10-метровое оптическое соединение предназначено для соединения коммутаторов или коммутаторов и серверов, оснащенных совместимыми сетевыми интерфейсными картами, в сценариях, где критичны расстояние и целостность сигнала.

Производительность кабеля основана на нескольких передовых технологиях:

• Оптическая передача: Использует четыре передатчика VCSEL (лазер с вертикальным излучением из полости) и соответствующие фотодетекторы, работающие по многомодовому волокну OM4.
• Высокоскоростная сигнализация: Использует кодирование PAM4 (4-уровневая импульсно-амплитудная модуляция) со скоростью 53,125 Гбод на полосу для достижения общей пропускной способности 200 Гбит/с.
• Интегрированная обработка сигналов: Встроенные схемы ресинхронизации и восстановления тактовой частоты (CDR) на путях передачи и приема очищают и восстанавливают высокоскоростные сигналы.
• Стандартизированное управление: Полное соответствие спецификации управления SFF-8636 через интерфейс I2C для управления, состояния и расширенной диагностики.
• Рамки соответствия: Разработан в соответствии со спецификациями InfiniBand Trade Association (IBTA) HDR и имеет ключевые глобальные сертификаты (CE, FCC, RoHS).

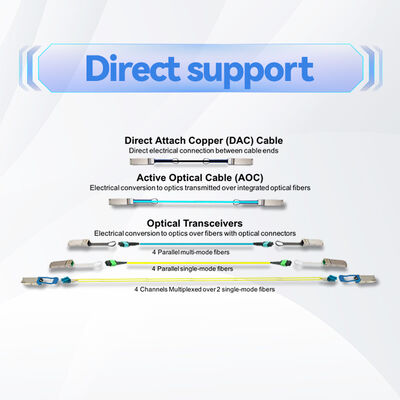

Кабель функционирует как автономная двунаправленная оптическая линия связи. Электрические потоки данных от сетевой карты или коммутатора поступают в модуль QSFP56. Внутри электрические сигналы обрабатываются (эквалайзер, ресинхронизация) и используются для управления четырьмя высокоскоростными лазерами VCSEL, преобразуя данные в оптические импульсы. Эти импульсы проходят через четыре внутренних многомодовых волокна на протяжении 10-метрового участка. На дальнем конце интегрированные фотодиоды преобразуют свет обратно в электрические сигналы. Затем они усиливаются, ресинхронизируются и эквализируются схемой приемника, прежде чем быть выведенными на подключенное устройство. Этот активный процесс регенерации является ключом к поддержанию целостности сигнала на увеличенном расстоянии, что является основным преимуществом архитектуры 200 Гбит/с AOC.

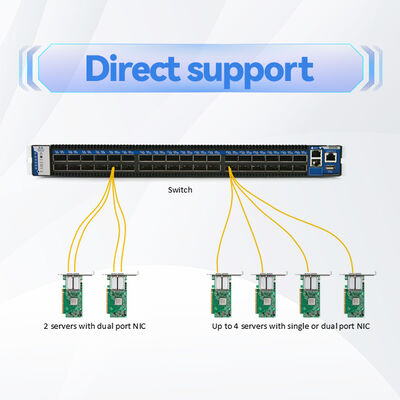

• Межкоммутаторные соединения (ISL): Подключение коммутаторов leaf и spine (например, серии NVIDIA SN3000/SN4000) со скоростью 200GbE внутри и между стойками.
• Подключение HPC и AI Fabric: Установление соединений в структурах InfiniBand HDR для высокопроизводительных вычислительных кластеров и кластеров искусственного интеллекта.
• Расширенные подключения к серверам: Связывание серверов с NIC-картами с поддержкой 200G (например, ConnectX-6/7) с коммутаторами top-of-rack, расположенными на расстоянии нескольких метров.
• Расширение центра обработки данных: Идеально подходит для соединений, превышающих практическую дальность пассивных медных кабелей (обычно >3–5 м), но не требующих оптики для дальних линий связи.
• Агрегация высокой плотности: Развертывание в сценариях, когда управление кабелями и воздушный поток вызывают беспокойство, поскольку AOC, как правило, более гибкие и имеют меньший радиус изгиба, чем громоздкие альтернативы пассивным медным кабелям.

Доступность серии: также предлагается в длинах 3 м, 5 м, 15 м, 20 м, 30 м, 50 м и 100 м.

• Дальность и целостность в одном пакете: Решает распространенную проблему подключения на 10 метров, когда пассивные DAC выходят из строя, а отдельные приемопередатчики с волокном добавляют сложность и потенциальные точки отказа.
• Предсказуемая производительность и совместимость: Являясь полностью интегрированным решением от NVIDIA, он гарантирует сквозную производительность при использовании с совместимыми коммутаторами NVIDIA и сетевые карты, исключая догадки.
• Оперативная аналитика: Встроенный DDM позволяет сетевым операторам активно контролировать работоспособность канала (температуру, уровни мощности), способствуя профилактическому обслуживанию и быстрой диагностике — функция, отсутствующая в пассивных кабелях.
• Оптимизация совокупной стоимости: Хотя первоначальная стоимость устройства может быть выше, чем у пассивной меди, это часто приводит к снижению совокупной стоимости владения за счет сокращения времени установки, исключения закупки приемопередатчиков и минимизации сбоев в работе каналов.

Покупка у нас обеспечивает полную поддержку жизненного цикла этого критически важного компонента межсоединения.

• Гарантия на продукт: Покрывается стандартной гарантией производителя NVIDIA для обеспечения качества.
• Состояние запасов: MFS1S00-H010V является частью нашего тщательно подобранного запаса, поддерживаемого обязательством по инвентаризации на несколько миллионов долларов для обеспечения надежной доступности.
• Услуги технического развертывания: Наша команда обеспечивает поддержку интеграции, помогая проверить совместимость с вашими конкретными моделями коммутаторов и серверами NIC-картами.
• Постоянная поддержка: Доступ к круглосуточному обслуживанию клиентов и технической помощи по любым эксплуатационным вопросам.
• Гарантия глобальной доставки: Мы управляем логистикой, чтобы обеспечить быструю и точную доставку на ваш объект в любой точке мира.

В1: Могу ли я использовать этот кабель для подключения порта 200G к порту 100G?
A: Сам кабель работает со скоростью 200 Гбит/с. Для подключения к порту 100G потребуется, чтобы хост-устройство (коммутатор или сетевая карта) поддерживало функции разбиения порта или согласования скорости (например, Rate Select) для понижения скорости канала. Это не функция только кабеля и должна быть настроена на подключенном оборудовании.

В2: Как диагностические данные помогают на практике?
A: Данные DDM позволяют отслеживать оптическую мощность приема в реальном времени. Постоянное снижение может указывать на загрязненный разъем или неисправный компонент до того, как канал отключится. Контроль температуры помогает убедиться, что кабель не перегревается из-за заблокированного воздушного потока. Это имеет решающее значение для поддержания бесперебойной работы в сетях, построенных с использованием дорогостоящих активных оптических кабелей и вычислительных ресурсов.

В3: Можно ли настроить полярность кабеля или она фиксирована?
A: Полярность и отображение полос фиксированы в сборке AOC в соответствии со стандартом для прямого соединения QSFP56-QSFP56. Он предназначен для прямых соединений между оборудованием.

В4: Что произойдет, если я согну кабель слишком сильно?
A: Превышение минимального радиуса изгиба 30 мм может вызвать микроизгибы во внутренних волокнах, что приведет к увеличению затухания (потери сигнала). Сильный изгиб может привести к необратимому повреждению и полному отказу канала. Всегда используйте надлежащие направляющие для прокладки кабелей.

В5: Имеет ли суффикс «V» функциональные последствия?
A: Да, «V» обозначает возможность VPI (Virtual Protocol Interconnect), подтверждая, что этот кабель QSFP56 имеет прошивку, позволяющую работать как в режимах InfiniBand HDR, так и в режимах 200 Gigabit Ethernet, обеспечивая гибкость протокола для вашей инфраструктуры.

• Проверка перед установкой: Убедитесь, что оба соединительных устройства (коммутаторы, сетевые карты) поддерживают форм-фактор QSFP56, скорость 200 Гбит/с и имеют достаточный бюджет мощности для AOC.
• Безопасность ESD: Всегда используйте антистатический браслет при работе с кабелем и его установке в работающие стойки оборудования.
• Метод вставки/извлечения: Вставьте разъем в гнездо до щелчка. Используйте прикрепленный язычок для извлечения; никогда не тяните за оболочку кабеля.
• Экологические соображения: Убедитесь, что рабочая среда остается в пределах указанных диапазонов температуры и влажности. Не размещайте кабель вблизи источников тепла или под прямыми солнечными лучами.
• Рекомендации по прокладке кабелей: Спланируйте 10-метровый путь, чтобы избежать острых краев, точек защемления и зон с интенсивным движением. Используйте липучки для надежного, неразрушающего крепления.
