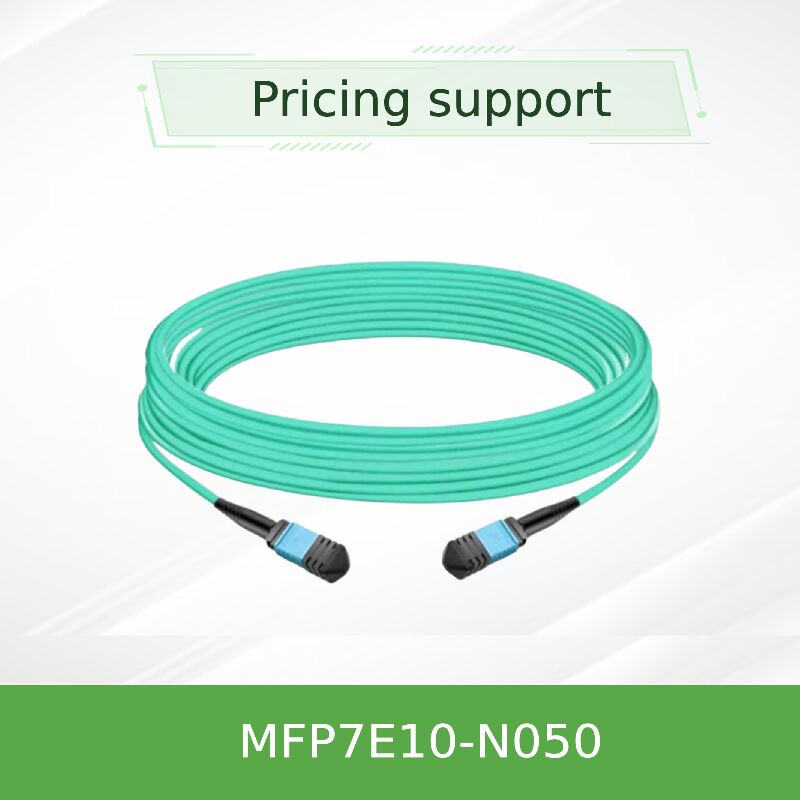

NVIDIA MFP7E10-N050 50m MPO-12/APC к MPO-12/APC Мультимодный волоконно-оптический кабель для 400G/NDR максимального охвата

Модель продукта:MFP7E10-N050Ключевые слова:кабель оптоволоконный, кабель MPO, кабель волоконного излучения длиной 50 м, соединение NDR, кабель дальнего действия

NVIDIA MFP7E10-N050 представляет собой вариант максимальной дальности в серии MFP7E10кабель из оптических волоконразработан для требовательных приложений для центров обработки данных, требующих расширенной связи.Этот набор кабелей имеет разъемы MPO-12/APC на обоих концах и использует 50/125μm OM4 мультимодные волокна в конфигурации типа B (кроссовер)Как необходимоедлинный кабельЭто решение позволяет создавать надежные 400G/NDR-соединения с низкой задержкой между коммутаторами, адаптерами и DPU на максимально допустимом расстоянии для пассивного развертывания мультимодного волокна OM4.

• Тип соединителя:MPO-12, Angled Polish (APC), женские разъемы на обоих концах.
• Длина и тип кабеля:50-метровый OM4 50/125μm мультимодный волокно, кроссоверная топология типа B.
• Максимальное поддерживаемое расстояние:Предоставляет полную 50-метровую пропускную способность для мультимодного волокна OM4 в 400G-приложениях.
• Кабельная пробка:Прочный, гибкий пиджак LSZH-OFNR аква-цвета для оптимальной безопасности и установки.
• Оптическая производительность:Проектировано для низкой потери вставки (≤ 0,37 дБ в общей сложности), высокой потери возврата (≥ 35 дБ).
• Поддержка протокола: InfiniBand NDR/HDR/EDR 400/200/100GbE NVLink

Это решение для максимального охвата интерконнекта построено на самых высоких отраслевых стандартах для обеспечения целостности производительности на больших расстояниях.

• Стандарт волокон:Премиум OM4 мультимодное волокно (IEC 60793-2-10) оптимизировано для приложений расширенного охвата 400G.
• Стандарт соединителя:MPO согласно IEC 61754-7 и ANSI/TIA-604-5 для обеспечения постоянных механических характеристик.
• Польская технология:Угловой физический контакт (APC) необходим для поддержания качества сигнала на максимальном расстоянии.
• Безопасность и соответствие:Полное соответствие сертификатам Telcordia GR-1435, Laser Class 1 (IEC 60825), CB, cTUVus, CE.
• Экологический материал:Куртка LSZH превышает требования пожарной безопасности и экологических норм.

Этот длинный пассивныйкабель из оптических волоконслужит эффективной оптической магистралью для высокоскоростной передачи данных на максимальных расстояниях.с 8 активно используемыми для двунаправленной связи (4 передачи и 4 приемы)Конфигурированный как кабель типа B, он выполняет точный внутренний кроссовер, где оптические сигналы из полос Tx 1-4 на исходном конце соединяются с полосами Rx 12-9 на конечном конце.Это точное выравнивание обеспечивает оптимальное соединение между передатчиками и приемникамиПокрытие под углом 8° соединителей APC особенно важно при скоростях 400G/NDR свыше 50 метров, поскольку оно эффективно рассеивает отраженный свет от ядра волокна.сохранение ясности сигнала и минимизация частоты битовой ошибкидлинный кабельпроизводительности.

• Связь между центрами обработки данныхПодключение стеллажей оборудования по разным проходам в центре обработки данных.
• Расширенный охват HPC/кластеров:Формирование ссылок с минимальной задержкой на максимальное расстояние в NDR InfiniBand для распределенных вычислений.
• Ссылки на кампусный центр обработки данных:Соединение соседних помещений или модулей в одном и том же центре обработки данных.
• Максимальное расстояние между переключателем и спинкой переключателя:Создание 400G-связей на внешних границах пассивного мультимодного охвата.
• Расширенные соединения для хранения и вычисления:Связывание удаленных массивов хранения с вычислительными кластерами в больших центрах обработки данных.

Примечание: это максимальный вариант длины в серии MFP7E10. Для различных требований доступны более короткие длины (3-40 м).

• Максимальное разрешение пассивного охвата:Обеспечивает максимально длительное соединение с использованием пассивного мультимодного волокна OM4 для 400G/NDR, исключая необходимость в активных компонентах во многих сценариях.
• Проверка NVIDIA с конца на конец:В отличие от общегокабели MPO, этот 50-метровый вариант специально тестируется и проверяется в рамках полной экосистемы NVIDIA для гарантированной производительности на максимальном расстоянии.
• Экономически эффективная альтернатива для дальнего доступа:Предлагает более экономичное решение по сравнению с активными оптическими кабелями или однорежимными преобразованиями на расстояния до 50 метров.
• Высокая оптическая консистенция:Строгие производственные и испытательные процессы обеспечивают единообразные характеристики работы по всей длине кабеля, что имеет решающее значение для поддержания маржи соединения.

Мы предоставляем всеобъемлющую поддержку, адаптированную к сценариям максимального охвата.

• Гарантия:Полная гарантия производителя с полной документацией для расширенного использования.
• Инвентаризация и специализированная доставка:MFP7E10-N050 доступен на складе со специальной упаковкой для защиты длинных кабелей во время доставки.
• Консультация по техническому проектированию:Наши эксперты предоставляют предпродажное консультирование для планирования максимального охвата, включая анализ бюджета ссылки.
• Поддержка установки:24/7 техническая поддержка для установки задач, специфических для длинных каналов и расширенного охвата развертывания.
• Глобальная логистика:Управляла доставкой с тщательной обработкой для доставки длинных кабелей по всему миру.

Вопрос 1: Действительно ли MFP7E10-N050 способен поддерживать 400G на расстоянии 50 метров?
А:Да, это.50 м волоконного кабеляспециально разработан и протестирован для поддержки 400GbE и NDR 400Gb/s InfiniBand на расстоянии 50 метров при использовании с совместимыми многомодными волоконными волоконными и NVIDIA-передатчиками.

Вопрос 2: Что произойдет, если мне понадобится чуть больше 50 метров?
А:Для расстояний более 50 метров следует рассмотреть альтернативные решения, такие как активные оптические кабели (AOC) или одномодовые волокна с соответствующими приемопередатчиками.Предел 50 метров основан на бюджете оптической мощности пассивных мультимодных решений на скорости 400G.

Вопрос 3: Есть ли специальные требования к обработке 50-метрового волоконного кабеля?
А:Да, это.длинный кабельИспользуйте кабельные катушки для развертывания, избегайте изгиба или изгиба, поддерживайте минимальный радиус изгиба (30 мм) и тщательно планируйте маршрут, чтобы избежать точек напряжения.Рекомендуется профессиональная установка.

Вопрос 4: Могу ли я использовать этот кабель для 200G или 100G приложений на расстоянии более 50 метров?
А:Кабель полностью обратно совместим и обычно обеспечивает дополнительный марж связи при более низких скоростях передачи данных (200G/100G),что делает его очень надежным для этих приложений на максимальном расстоянии.

Вопрос 5: Как проверяется производительность связи для таких длинных кабелей?
А:Каждый MFP7E10-N050 проходит всестороннее испытание на заводе, включая измерение потерь вставки от конца до конца для всех 8 активных волокон, проверку потерь возврата,и тестирование непрерывности, чтобы убедиться, что он соответствует строгим спецификациям производительности NVIDIA перед отправкой.

• Проверка расстояния:Подтвердите, что расстояние связи не превышает 50 метров, чтобы обеспечить надежную работу в пределах оптического энергобюджета.
• Профессиональная установка Рекомендуется:Из-за длины и сложности обработки рекомендуется профессиональная установка для оптимального развертывания.
• Планирование кабельного маршрутизации:Перед установкой планируйте полный маршрут кабеля. Используйте подходящие поддоны для кабеля, ручки и устройства для снятия напряжения. По возможности избегайте параллельного прохождения кабелей.
• Управление радиусом изгиба:Строго соблюдайте минимальный радиус изгиба 30 мм на всем пути кабеля, особенно в углах и точках входа/выхода.
• Защита соединителя:Очищайте кабельные и приемопередатчики сертифицированными инструментами перед соединением, что особенно важно для длинных кабелей, где маржа сигнала критична.
• Испытания и сертификация:После установки выполните испытание потери вставки связи, чтобы убедиться, что полный канал соответствует требованиям передатчика.
