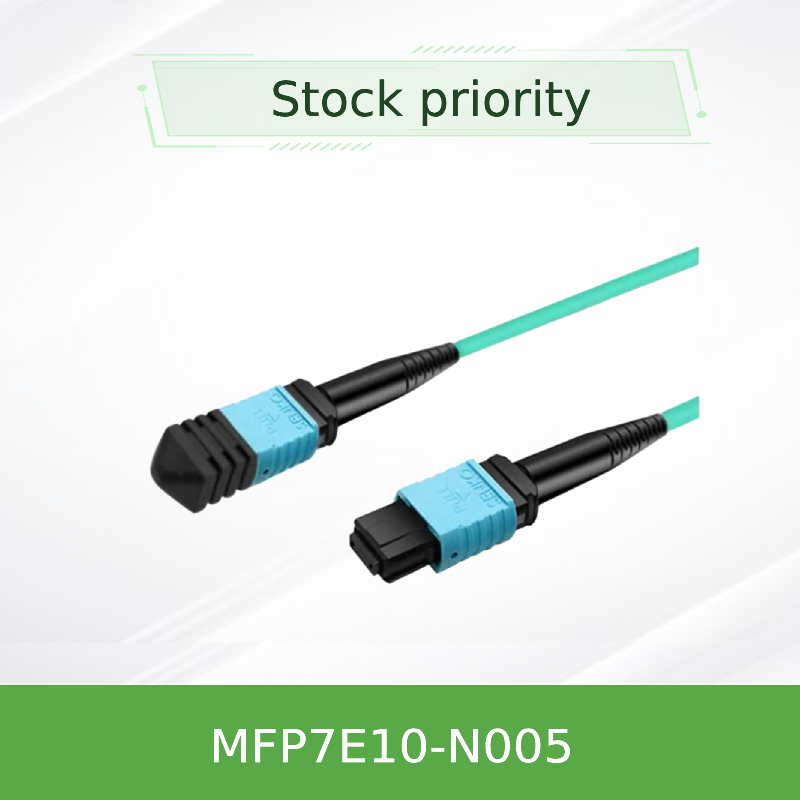

Оптический кабель NVIDIA MFP7E10-N005 длиной 5 м, MPO-12/APC - MPO-12/APC, многомодовый, для 400G/NDR InfiniBand и Ethernet

Модель продукта:MFP7E10-N005Ключевые слова:волоконно-оптический кабель, высокоскоростной DAC, MPO кабель, NDR соединение, пассивный оптический кабель

NVIDIA MFP7E10-N005 - это высокопроизводительный 5-метровый пассивныйкабель из оптических волоконЭтот набор кабелей использует разъемы MPO-12/APC на обоих концах и включает 50/125μm OM4 мультимодные волокна.Он специально разработан как кроссовер (тип B)высокоскоростной DAC(Direct Attach Cable) для создания точечных связей между 400/800Gb/s оптическими приемопередатчиками.физический слой с низкими потерями для передачи данных в высокопроизводительных вычислениях, кластеры ИИ и сети хранения данных, использующие протоколы InfiniBand NDR или 400 Gigabit Ethernet.

• Тип соединителя:Женщина-женщина MPO-12 с 8° углом полировки (APC).
• Тип и длина кабеля:5-метровый (N005), OM4 класса 50/125μm мультимодный волокно, топология типа B (кроссовер).
• Максимальный охват:Поддерживает соединения до 50 метров с волокном OM4, идеально подходит для внутрираковых и внутрирядных соединений.
• Жакет:Гибкий круглый пиджак LSZH-OFNR аква-цвета для улучшения воздушного потока и пожарной безопасности.
• Производительность:Низкие потери при введении (≤ 0,35 дБ + 0,0004 x L) и высокие потери при возврате (≥ 35 дБ).
• Поддержка протокола:InfiniBand (NDR, HDR), Ethernet (400/200/100GbE) и NVLink.

Это решение по взаимосвязи основано на установленных и надежных отраслевых стандартах для обеспечения совместимости и производительности.

• Стандарт оптического волокна:OM4 Мультимодное волокно (IEC 60793-2-10).
• Стандарт соединителя:MPO согласно IEC 61754-7 и ANSI/TIA-604-5.
• Польский тип:Угловой физический контакт (APC), критически важен для уменьшения оптических потерь возврата в высокоскоростных связях.
• Соответствие и безопасность:Соответствует Telcordia GR-1435 для надежности разъемов. лазерный класс 1 (IEC 60825). сертификации безопасности включают CB, cTUVus, CE.
• Экологические:Материал куртки LSZH отвечает строгим требованиям к дыму и токсичности.

Этот пассивныйMPO кабельОн содержит 12 позиций волокна в каждом оптоволокне MPO, из которых 8 активны для двунаправленной передачи данных (4 Tx, 4 Rx в каждом направлении).,он выполняет внутренний "пересечение" передающей и принимающей пары волокон. в частности, волоконная полоса 1 от передатчика на одном конце подключена к полосе 12 на противоположном передатчике,обеспечение правильного выравнивания передатчика (лазера) на одном конце с приемником (фотодетектором) на другом конце8° угловые конечные поверхности соединителей APC являются ключевыми для рассеяния любого отраженного света от ядра, сохраняя целостность сигнала, что имеет первостепенное значение длявысокоскоростной DACпроизводительность на скорости 400G.

• Ссылки переключателя на переключатель:Соединение позвоночника и листья переключателей в 400G Clos сети ткани.
• Ссылки переключателя на адаптер:Предоставление высокопропускной связи от коммутаторов ToR (top-of-rack) до серверов, оборудованныхСетевые карты ConnectX-7или BlueField-3 DPU.
• Высокопроизводительные вычисления (HPC) и кластеры ИИ:Формирование низкозадержных взаимосвязей между вычислительными и хранилищными узлами в сетях NDR InfiniBand.
• Соединение между стойками/внутренними рядами в центре обработки данных:Идеалкабель из оптических волокондля расстояний за пределами досягаемости пассивных медных кабелей, обычно от 3 до 50 метров.

Другие доступные длины: 3 м, 7 м, 10 м, 15 м, 20 м, 25 м, 30 м, 35 м, 40 м, 50 м.

• Оптимизация экосистемы NVIDIA:В отличие от общегокабели MPO, этот кабель тестируется и проверяется с конца на конец с помощью коммутаторов NVIDIA,сетевые карты, и приемопередатчиков, обеспечивающих надежность и производительность подключения.
• APC Polish для высокоскоростной эксплуатации:Полировка APC необходима для скоростей 400G/NDR для управления отражаемостью, что дает четкое преимущество по сравнению с полированными UPC кабелями, используемыми для поколений с более низкой скоростью.
• Высокое качество конструкции:Строгие производственные и испытательные процессы приводят к более низкому уровню отказов и постоянным оптическим характеристикам для всех кабелей.
• Готовы к будущему:Поддерживает последние стандарты 400G/NDR, защищая инвестиции в инфраструктуру по мере развития сетей от 100/200G.

За каждым поставляемым нами продуктом мы стоим с полным комплексом услуг:

• Гарантия:Покрывается стандартной гарантией NVIDIA.
• Доступность и быстрая доставка:Модель MFP7E10-N005 обычно доступна на складе. Наш общий запас в 10 миллионов долларов гарантирует, что мы можем удовлетворить большие и срочные запросы.
• Техническая поддержка:Наша специализированная техническая команда предоставляет предпродажное консультирование и 24/7 послепродажную поддержку для установки и устранения неполадок.
• Глобальная цепочка поставок:Мы управляем надежной логистикой, чтобы обеспечить точную и своевременную доставку по всему миру, подкрепленную более чем десятилетним опытом в области дистрибуции сетевого оборудования.

Q1: Могу ли я использовать этот кабель MFP7E10-N005 для подключения порта OSFP к порту QSFP112?
А:Этот кабель предназначен для соединения различных форм-факторов 400G. Один конец соединяется с OSFP DR8 передатчиком (обычно в коммутаторах),и другой конец может подключаться к QSFP112 приемопередатчику (обычно вСетевые карты ConnectX-7), при условии использования соответствующих передатчиков.

Вопрос 2: В чем разница между кабелями MPO-12/APC и MPO-12/UPC?
А:Ключевое отличие заключается в полировке соединителя. APC (Angled Physical Contact) имеет угол 8° для минимизации обратного отражения, что имеет решающее значение для высокоскоростных ссылок с одной длиной волны, таких как 400G / NDR.UPC (Ultra Physical Contact) имеет плоский полир и распространен в более низкой скорости, параллельные оптики (например, 100G-SR4).Нет, нет.физически совместимы.

Вопрос 3: является ли этот кабель "Direct Attach Copper (DAC) " или "Active Optical Cable (AOC) "?
А:Это ни одно из двух.пассивный оптический кабельиликабель из оптических волоконОн содержит только волокна и разъемы, без активной электроники.сетевая картапорты.

Вопрос 4: Какой минимальный радиус изгиба для этого кабеля во время установки?
А:Минимальный радиус изгиба вдоль кабеля составляет 30 мм (примерно 1,2 дюйма).

Вопрос 5: Как я очищаю и обслуживаю эти разъемы MPO?
А:Всегда используйте одобренные очистители оптических разъемов (кликер-стиль или кассетную ленту) как на кабельной веревке, так и на порту передатчикадо этогоНе прикасайтесь к концам.

• Проверка совместимости:Убедитесь, что ваши приемопередатчики типа MPO-12/APC (обычно с зеленым корпусом разъема).
• Условия окружающей средыИспользовать и хранить в пределах установленных температурных диапазонов (сохранение от -40 до +85 °C, работа от 0 до +70 °C) и влажности (10% до 85% без конденсации).
• Безопасность установки:Хотя сам кабель не чувствителен к ESD, передатчики, в которые он подключается, являются.
• Механическое напряжение:Избегайте дробления, зажимания или чрезмерного натяжения кабеля.
• Сертификация:Для официальных документов сертификации регулирующих органов (CE, FCC, и т.д.), пожалуйста, запросите сертификационный файл zip от вашего NVIDIA FAE или нашей команды поддержки.высокоскоростной DACРешение предназначено для коммерческих центров обработки данных.
